一、概述

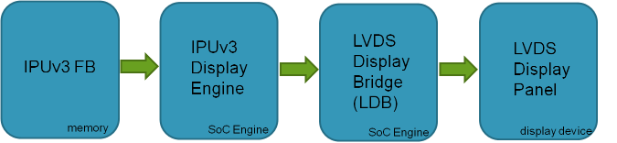

1、 飞思卡尔 imx6的显示屏驱动架构：
2、目标：

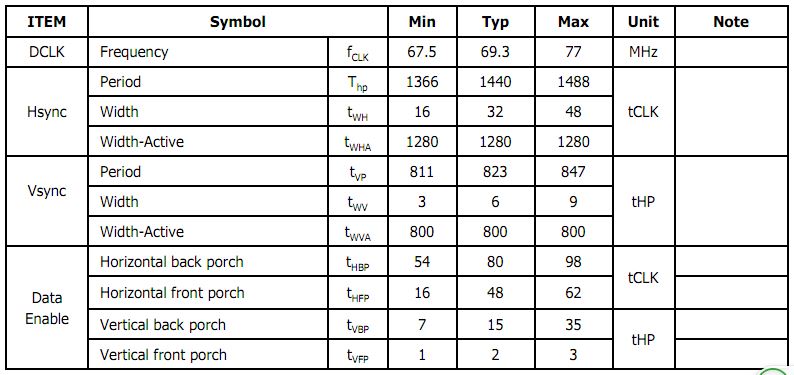

因sabrelite开发板本身已提供LVDS接口，目标屏幕是LG的LP101WX1-SLN2，其主要参数为：
分辨率：1280*800
色彩：18位
色彩数：262K
时钟频率：69.3M Hz
二 移植过程

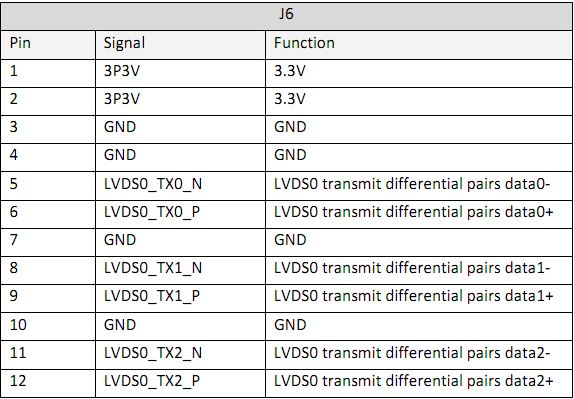

1、首先把屏幕的接口接到sabrelite开发板的lvds接口上。sabrelite开发板提供的lvds接口如下：

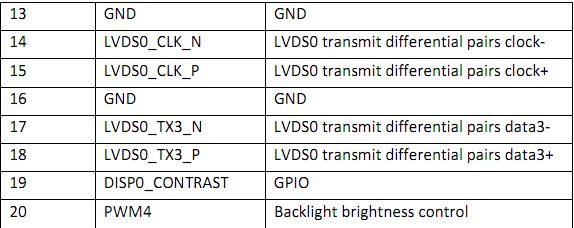

如上图所示，lvds共有20个pin，其中有4组数据线，1组时钟线，其他还有背光控制、电源、地等接口。

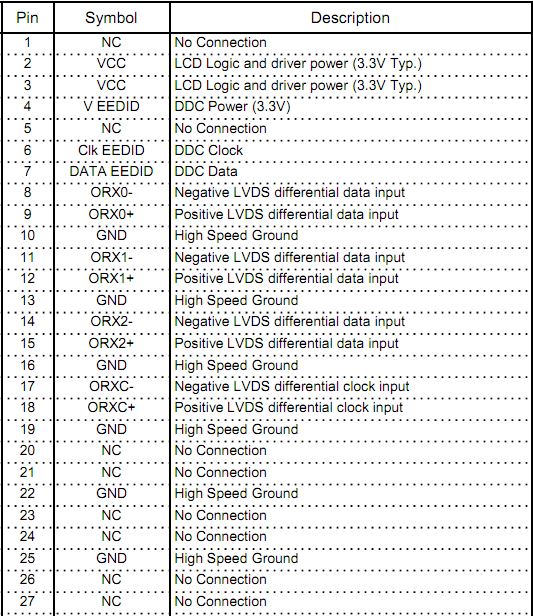

我们再看LP101WX1的接口：
它共有40个pin口，共有3组数据线，1组时钟线。下面是接线步骤：
1）把LP101WX1的3组数据线和1组时钟线对应接到开发板的lvds接口上：
ORX0- => LVDS0_TX0_N
ORX0+ => LVDS0_TX0_P
...
ORXC- => LVDS0_CLK_N
ORXC+ => LVDS0_CLK_P
2）把LP101WX1的电源、地等接上：
2 VCC=>3.3V
3 VCC=>3.3V
10 GND=>接地
13 GND=>接地
16 GND=>接地
19 GND=>接地

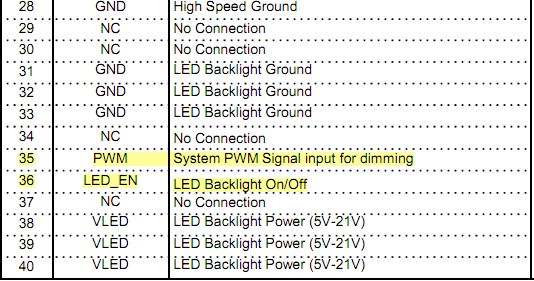

3）把LP101WX1的背光接上：
31 GND=>接地
35 PWM=>3.3V（背光亮度调节）
36 LED_EN=>背光使能脚，接1个10k电阻，接到3.3V电源
38 VLED=>背光电源，接到5V电源
2、修改Android的内核源码。
1）找到drivers/video/mxc/ldb.c的fb_videomode数组变量，它定义了屏幕的相关参数，fb_videomode结构体的定义在include/Linux/fb.h中：
- struct fb_videomode {
- const char *name; /* 名字 */
- u32 refresh; /* 刷新频率 */
- u32 xres; //行像素
- u32 yres; //列像素
- u32 pixclock; //时钟频率，单位ps，14430
- u32 left_margin; // HBPD(horizontal back porch)：80
- u32 right_margin; // HFPD(horizontal front porth)：48
- u32 upper_margin; // VBPD(vertical back porch),15
- u32 lower_margin; // VFBD(vertical front porch),2
- u32 hsync_len; // HSPW(horizontal sync pulse width)：32
- u32 vsync_len; // VSPW(vertical sync pulse width)：47
- u32 sync;
- u32 vmode;
- u32 flag;
- };
2）修改drivers/video/mxc/ldb.c的fb_videomode数组变量，使它的参数适应LP101WX1的屏幕参数。
- static struct fb_videomode ldb_modedb[] = {
- #if 0
- {
- "LDB-XGA", 60, 1024, 768, 15385,
- 220, 40,
- 21, 7,
- 60, 10,
- 0,
- FB_VMODE_NONINTERLACED,
- FB_MODE_IS_DETAILED,},
- #endif
- //add by tonny@2012-06-04 13:43
- {
- "LDB-XGA", 60, 1280, 800, 14430,
- 80, 48,
- 15, 2,
- 32, 47,
- 0,
- FB_VMODE_NONINTERLACED,
- FB_MODE_IS_DETAILED,},
- {
- "LDB-1080P60", 60, 1920, 1080, 7692,
- 100, 40,
- 30, 3,
- 10, 2,
- 0,
- FB_VMODE_NONINTERLACED,
- FB_MODE_IS_DETAILED,},
- };
名称：LDB-XGA
刷新频率：60
分辨率：1280*800
时钟：10^12/69300000 = 14430
sync：0
vmode：FB_VMODE_NONINTERLACED
flag：FB_MODE_IS_DETAILED
3）重新编译kernel，生成boot.img，烧录到sabrelite开发板中。
4）启动开发板，进入u-boot，在u-boot命令行中设置启动参数为：
- setenv bootargs console=ttymxc0,115200 androidboot.console=ttymxc0 vmalloc=400M init=/init video=mxcfb0:dev=ldb,LDB-XGA, if=RGB666,bpp=16 video=mxcfb1:off video=mxcfb2:off fbmem=10M
- saveenv
其中video = mxcfb0:dev=ldb,LDB-XGA表示选用fb0的ldb驱动
if=RGB666,bpp=16表示16位色彩
设置好后，用printenv查看一下启动参数：
- X6Q SABRELITE U-Boot > printenv
- bootdelay=3
- baudrate=115200
- ipaddr=192.168.1.103
- serverip=192.168.1.101
- netmask=255.255.255.0
- loadaddr=0x10800000
- rd_loadaddr=0x11000000
- netdev=eth0
- ethprime=FEC0
- bootcmd=booti mmc1
- ethact=FEC0
- bootargs=console=ttymxc0,115200 androidboot.console=ttymxc0 vmalloc=400M init=/init video=mxcfb0:dev=ldb,LDB-XGA, if=RGB666,bpp=16 video=mxcfb1:off video=mxcfb2:off fbmem=10M
- stdin=serial
- stdout=serial
- stderr=serial
- Environment size: 419/8188 bytes
- MX6Q SABRELITE U-Boot >

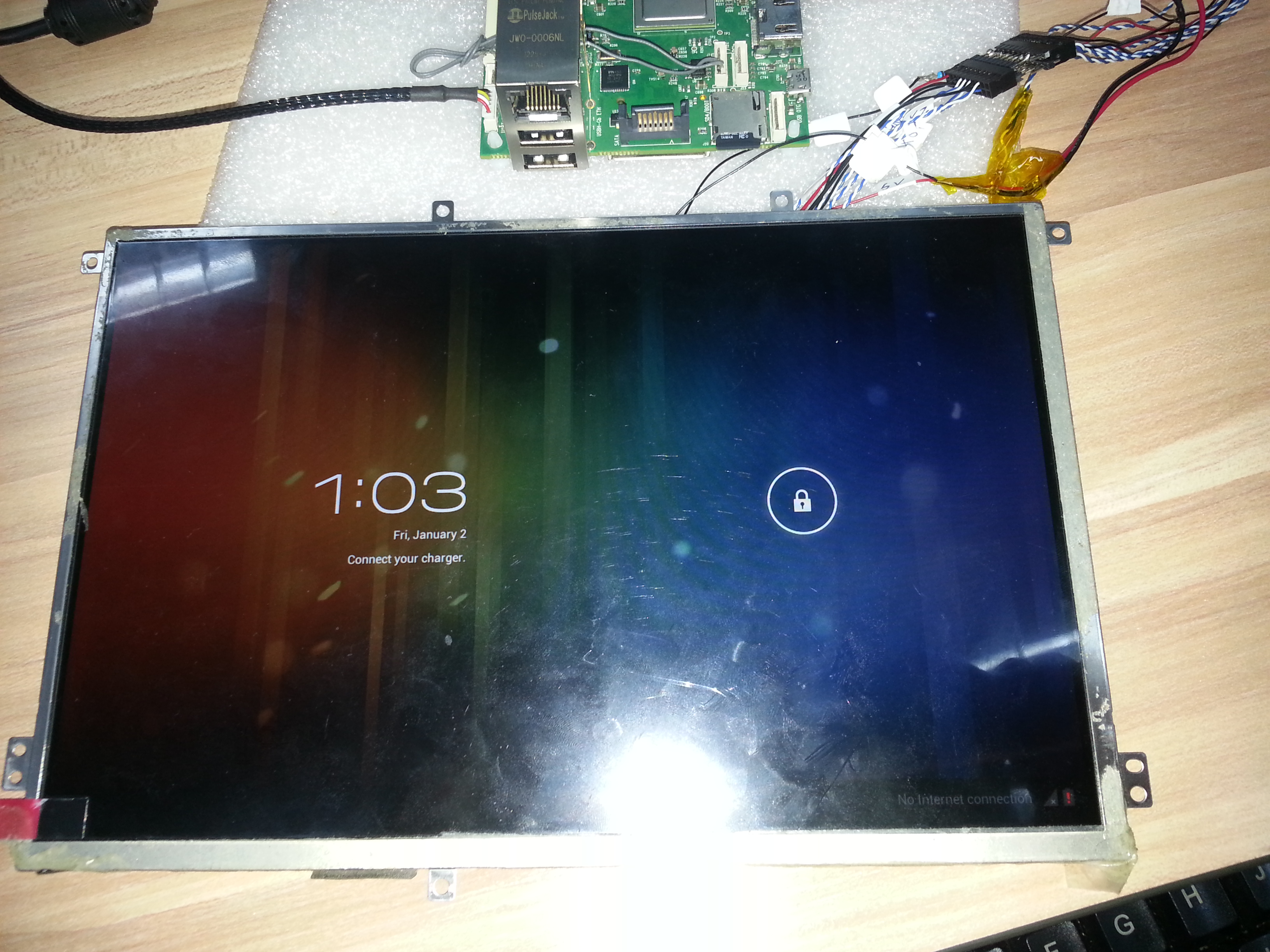

然后用run bootcmd命令启动开发板，随后可以在log中看到android启动的信息，并可以看到屏幕正常显示android系统。
