文章目录
- 源码
- RTL
- testbench
- 仿真结果
- 分析
- 改进
关于74HC595芯片的规格参数以及时序图可参考德州仪器CD74HC595或其他博客,在此不多做分析。

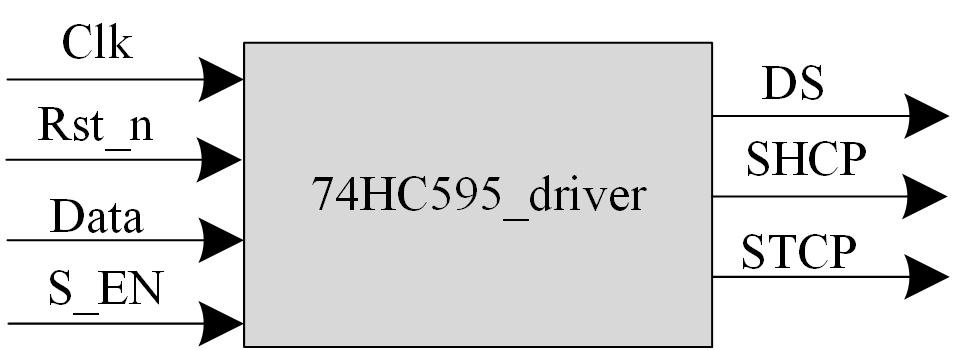

现如今,小梅哥用两片74HC595级联,从而驱动八个八段8位的数码管。输入分别为位选信号sel[7:0]和段选信号seg[7:0],经过设计的驱动电路,从而产生输入到74HC595上的DS信号、移位信号SHCP以及存储信号STCP。驱动原理图如下:
源码
RTL
对应小梅哥的verilog代码如下:
/***************************************************
* Module Name : HC595_Driver
* Engineer : 小梅哥
* Target Device : EP4CE10F17C8
* Tool versions : Quartus II 13.0
* Create Date : 2017-3-31
* Revision : v1.0
* Description : 74HC595移位寄存器驱动设计
**************************************************/module HC595_Driver(Clk,Rst_n,Data,S_EN,SH_CP,ST_CP,DS);parameter DATA_WIDTH = 16;input Clk;input Rst_n;input [DATA_WIDTH-1 : 0] Data; //data to sendinput S_EN; //send enoutput reg SH_CP; //shift clockoutput reg ST_CP; //latch data clockoutput reg DS; //shift serial dataparameter CNT_MAX = 4; //4reg [15:0] divider_cnt;//分频计数器wire sck_pluse;reg [4:0]SHCP_EDGE_CNT;//SH_CP EDGE counterreg [15:0]r_data;always@(posedge Clk or negedge Rst_n)if(!Rst_n)r_data <= 16'd0;else if(S_EN)r_data <= Data;elser_data <= r_data;//clock dividealways@(posedge Clk or negedge Rst_n)if(!Rst_n)divider_cnt <= 16'd0;else if(divider_cnt == CNT_MAX)divider_cnt <= 16'd0;elsedivider_cnt <= divider_cnt + 1'b1;assign sck_pluse = (divider_cnt == CNT_MAX);always@(posedge Clk or negedge Rst_n)if(!Rst_n)SHCP_EDGE_CNT <= 5'd0;else if(sck_pluse)beginif(SHCP_EDGE_CNT == 5'd31)SHCP_EDGE_CNT <= 5'd0;elseSHCP_EDGE_CNT <= SHCP_EDGE_CNT + 1'd1;endelseSHCP_EDGE_CNT <= SHCP_EDGE_CNT;always@(posedge Clk or negedge Rst_n)if(!Rst_n)beginSH_CP <= 1'b0;ST_CP <= 1'b0;DS <= 1'b0; endelse begincase(SHCP_EDGE_CNT)5'd0:begin SH_CP <= 1'b0; ST_CP <= 1'b1; DS <= r_data[15]; end5'd1:begin SH_CP <= 1'b1; ST_CP <= 1'b0;end5'd2:begin SH_CP <= 1'b0; DS <= r_data[14];end5'd3:begin SH_CP <= 1'b1; end5'd4:begin SH_CP <= 1'b0; DS <= r_data[13];end5'd5:begin SH_CP <= 1'b1; end5'd6:begin SH_CP <= 1'b0; DS <= r_data[12];end5'd7:begin SH_CP <= 1'b1; end5'd8:begin SH_CP <= 1'b0; DS <= r_data[11];end5'd9:begin SH_CP <= 1'b1; end5'd10:begin SH_CP <= 1'b0; DS <= r_data[10];end5'd11:begin SH_CP <= 1'b1; end5'd12:begin SH_CP <= 1'b0; DS <= r_data[9];end5'd13:begin SH_CP <= 1'b1; end5'd14:begin SH_CP <= 1'b0; DS <= r_data[8];end5'd15:begin SH_CP <= 1'b1; end5'd16:begin SH_CP <= 1'b0; DS <= r_data[7];end5'd17:begin SH_CP <= 1'b1; end5'd18:begin SH_CP <= 1'b0; DS <= r_data[6];end5'd19:begin SH_CP <= 1'b1; end5'd20:begin SH_CP <= 1'b0; DS <= r_data[5];end5'd21:begin SH_CP <= 1'b1; end5'd22:begin SH_CP <= 1'b0; DS <= r_data[4];end5'd23:begin SH_CP <= 1'b1; end5'd24:begin SH_CP <= 1'b0; DS <= r_data[3];end5'd25:begin SH_CP <= 1'b1; end5'd26:begin SH_CP <= 1'b0; DS <= r_data[2];end5'd27:begin SH_CP <= 1'b1; end5'd28:begin SH_CP <= 1'b0; DS <= r_data[1];end5'd29:begin SH_CP <= 1'b1; end5'd30:begin SH_CP <= 1'b0; DS <= r_data[0];end5'd31:begin SH_CP <= 1'b1; endendcase endendmodule
testbench
testbench代码如下:
`timescale 1ns/1ns`define clk_period 20
module HC595_Driver_tb;reg Clk;reg Rst_n;reg [15 : 0] Data; //data to sendreg S_EN; //send enwire SH_CP; //shift clockwire ST_CP; //latch data clockwire DS; //shift serial dataHC595_Driver HC595_Driver(.Clk(Clk),.Rst_n(Rst_n),.Data(Data),.S_EN(S_EN),.SH_CP(SH_CP),.ST_CP(ST_CP),.DS(DS));initial Clk = 1;always#(`clk_period/2) Clk = ~Clk;initial beginRst_n = 1'b0;S_EN = 1;Data = 16'b1010_1111_0110_0101;#(`clk_period*20);Rst_n = 1;#(`clk_period*20);#5000;Data = 16'b0101_0101_1010_0101;#5000;$stop;end
endmodule
仿真结果

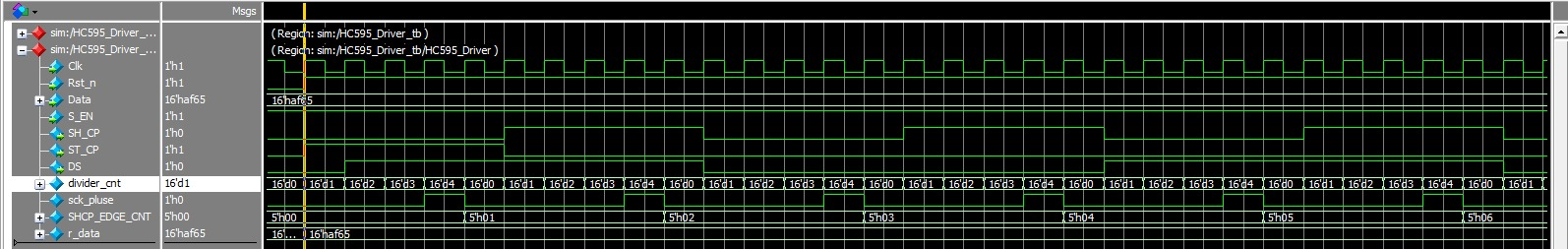

为了只测试74HC595_driver.v,在quartus软件中将74HC595_driver.v设置为工程顶层,将74HC595_driver_tb.v设置为testbench文件,仿真结果如下:
分析
- 所有的代码生成的电路都运行在全局时钟clk之下,没有用到门控时钟。
- 当
CNT_MAX = 4
时,在全局时钟下,每当divide_cnt == CNT_MAX
时,divide_cnt被清零,同时sck_pluse产生一个时钟周期的脉冲信号,该脉冲信号时隔五个时钟周期,如图: - 在全局时钟的大前提下,每产生一个sck_pluse的脉冲,
SHCP_EDGE_CNT
会进行自加1操作(除非记满清零),代码为
always@(posedge Clk or negedge Rst_n)if(!Rst_n)SHCP_EDGE_CNT <= 5'd0;else if(sck_pluse)beginif(SHCP_EDGE_CNT == 5'd31)SHCP_EDGE_CNT <= 5'd0;elseSHCP_EDGE_CNT <= SHCP_EDGE_CNT + 1'd1;endelseSHCP_EDGE_CNT <= SHCP_EDGE_CNT;
由此可知,在全局时钟的条件下,每五个clk周期产生一个sck_pluse的脉冲信号,相应地,每隔五个clk周期SHCP_EDGE_CNT信号加1。
- 而对于SH_CP信号来说,由于SHCP信号在case语句中产生,代码为:
always@(posedge Clk or negedge Rst_n)......case(SHCP_EDGE_CNT)5'd0:begin SH_CP <= 1'b0; ST_CP <= 1'b1; DS <= r_data[15]; end5'd1:begin SH_CP <= 1'b1; ST_CP <= 1'b0;end5'd2:begin SH_CP <= 1'b0; DS <= r_data[14];end5'd3:begin SH_CP <= 1'b1; end5'd4:begin SH_CP <= 1'b0; DS <= r_data[13];end......endcaseend
end
当SHCP_EDGE_CNT == 5'd0;
,SH_CP信号为0;
当SHCP_EDGE_CNT == 5'd1;
,SH_CP信号为1;
当SHCP_EDGE_CNT == 5'd2;
,SH_CP信号为0;
当SHCP_EDGE_CNT == 5'd3;
,SH_CP信号为1;
…
即信号SHCP_EDGE_CNT
每五个时钟周期变化一次,
当其为偶数时,SH_CP为0;
当其为奇数是,SH_CP为1;
故SH_CP则以每10个clk周期为一个SH_CP的时钟周期,巧妙地实现了clk信号的十分频。。
- 对于ST_CP信号,由于在case语句中只有当
SHCP_EDGE_CNT == 5'd0;
时才会为高电平,其余时候都为低电平,同时高电平也正好在SH_CP信号的低电平时产生。而且此case语句中,正好是传输完16个数据之后,ST_CP对这16个数据进行了一次采集,实在巧妙。
改进
由于SH_CP信号是clk信号的十分频,究其原因是CNT_MAX = 4
,此种方式欠妥,应该改为CNT_MAX = 10
,且divider_cnt清零的条件为(divider_cnt == CNT_MAX/2 - 1)
,此方式为最佳。同时sck_pluse的赋值条件也应为sck_pluse = (divider_cnt == CNT_MAX/2 - 1)
。
