3730-0阀门定位器的工作原理与操作

工作原理
电气阀门定位器装配到气动控制阀，接受控制系统或控制器输出的电动控制信号，按预先设置关系辅助气动执行机构调整阀位并实现准确定位。阀门定位器将输入控制信号（给定参数w）和控制阀位行程或旋转角（被调参数x）反馈量进行比较、处理，进而输出相应的气动控制信号pst（输出参数y）给气动执行机构。

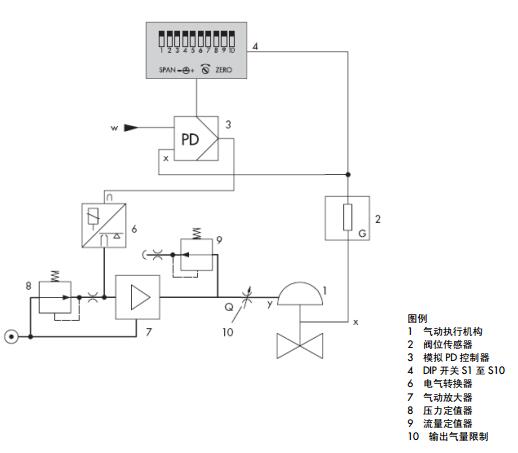

3730-0型数字式电气阀门定位器主要由控制电路、模拟电气转换器和输出气动放大器以及阀位传感器组成。
直行程的控制阀阀杆位置通过反馈杆传递到阀位传感器（2）转换成电信号加在模拟PD控制器（3），与控制系统来的DC控制信号（如4至20mA）进行比较，当有控制偏差时， PD控制器（3）输出改变，使电气转换器（6）气输出改变，通过气动放大器（7）对控制阀的气动执行机构（1）加压或泄压。
这个输出信号压力的改变使阀位移动到与输入控制信号相一致的位置。

气源供气给气动放大器和压力定值器（8）。 带有固定设定值的气量定值器（9）可使一恒定气量排空，用于阀门定位器壳内正压吹扫和确保气动放大器响应快、无故障。
气动放大器的输出压力可以通过DIP开关S5（4）加以限制。
输出气量限制Q（10）和DIP开关S6可以改变增益系数及优化阀门定位器使之适配不同尺寸的气动执行机构。

操作
阀门定位器通过 DIP 开关调整设置和操作。阀门定位器的配置非常容易（按照壳盖内的说明），可快速和简单地把阀门定位器适配于控制阀。
