第三章 语音特征提取

原始语音是不定长的时序信号，不适合直接作为传统机器学习算法的输入，一般需要转换成特定的特征向量表示，这个过程称为语音特征提取。

虽然随着深度学习的发展，原始信号也可以直接作为网络的输入，但是由于其在时域上具有较大的冗余度，会增加训练的难度，因此，特征提取仍是语音信号处理技术的关键环节之一。

3.1预处理

首先对原始语音时域信号进行预处理，主要包括预加重、分帧和加窗。

（1）预加重

    补偿语音信号高频部分的振幅。假设输入信号第 n 个采样点为 x[n] ，则公式如下：

            其中， 为预加重系数，可取1或比1稍小的数值，一般取 = 0.97 。

 （2）分帧

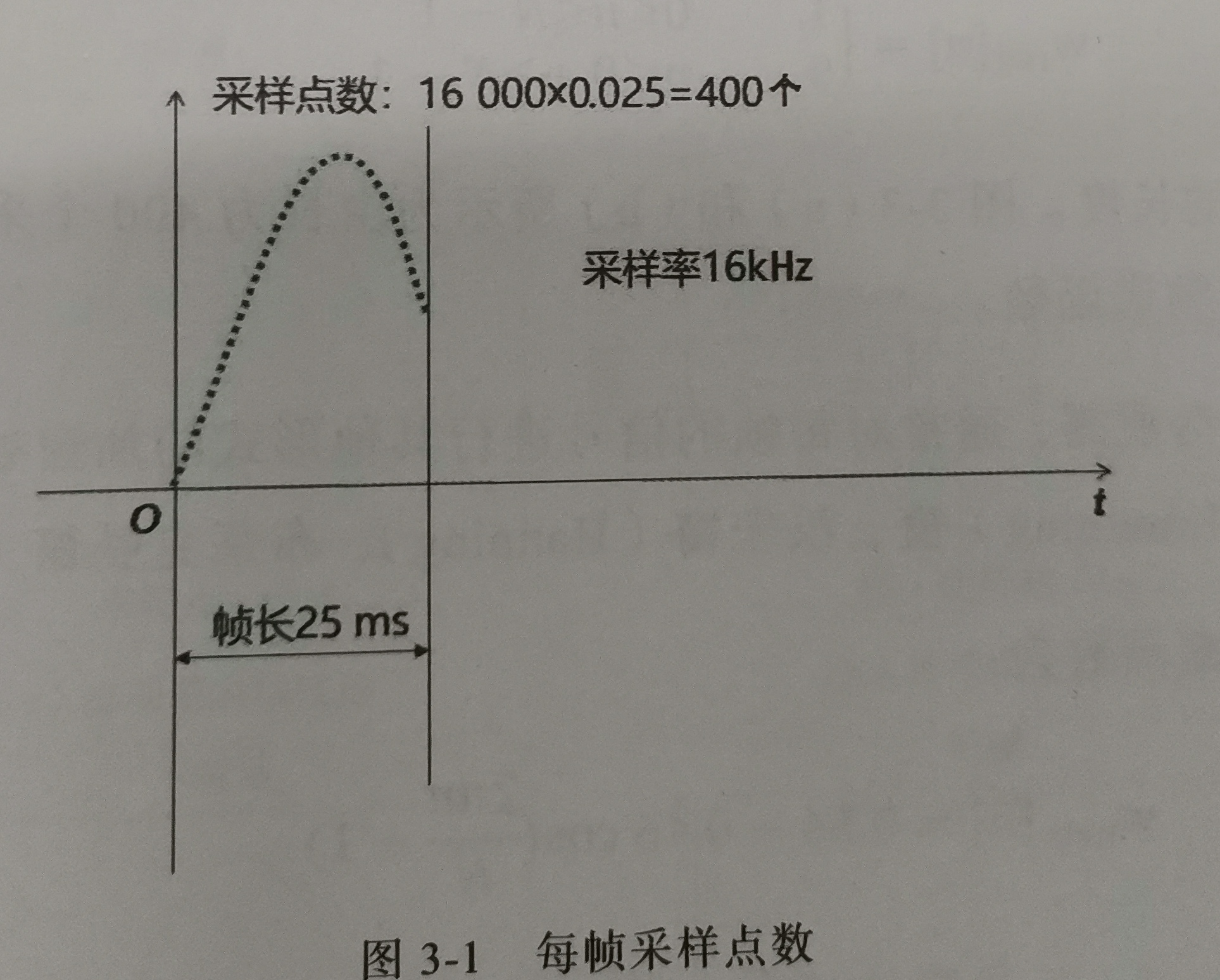

      短时分析主要采用分帧方式，一般每帧帧长为20ms或25ms。假设采样率是16kHz，帧长为25ms，则一帧有 16000 x 0.025 = 400 个采样点，如下所示：

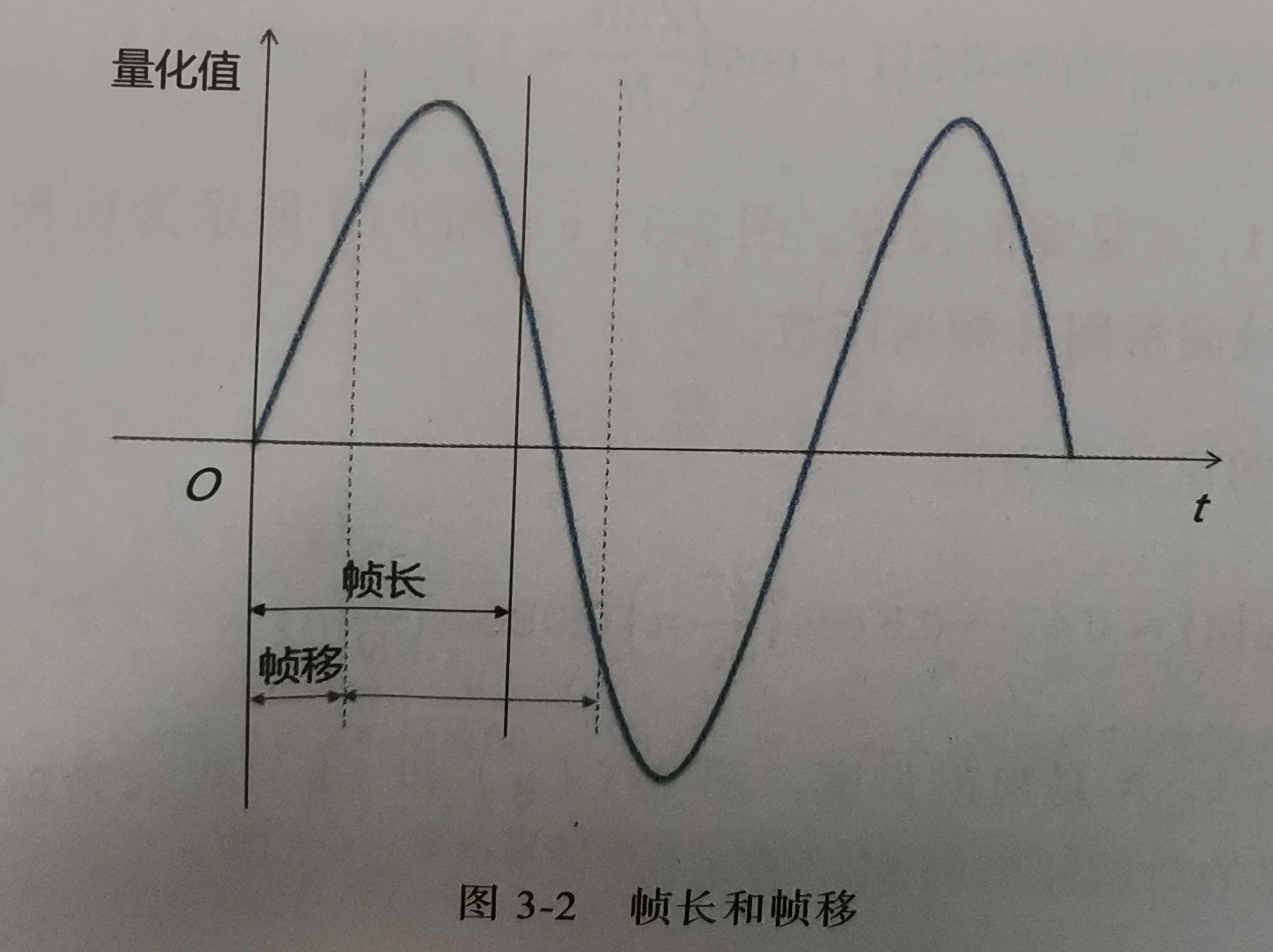

相邻帧之间存在重叠部分，一般采用重叠取帧的方式（帧移一般为10ms，重叠50%--60%），如下图所示：

   （3）加窗

        上面的分帧方式相当于对语音信号进行了加矩形窗处理，在时域上对信号进行有限截断，对应的频域的通带较窄，边界处存在多个旁瓣，从而导致了严重的频谱泄露。

         矩形窗的窗函数为：

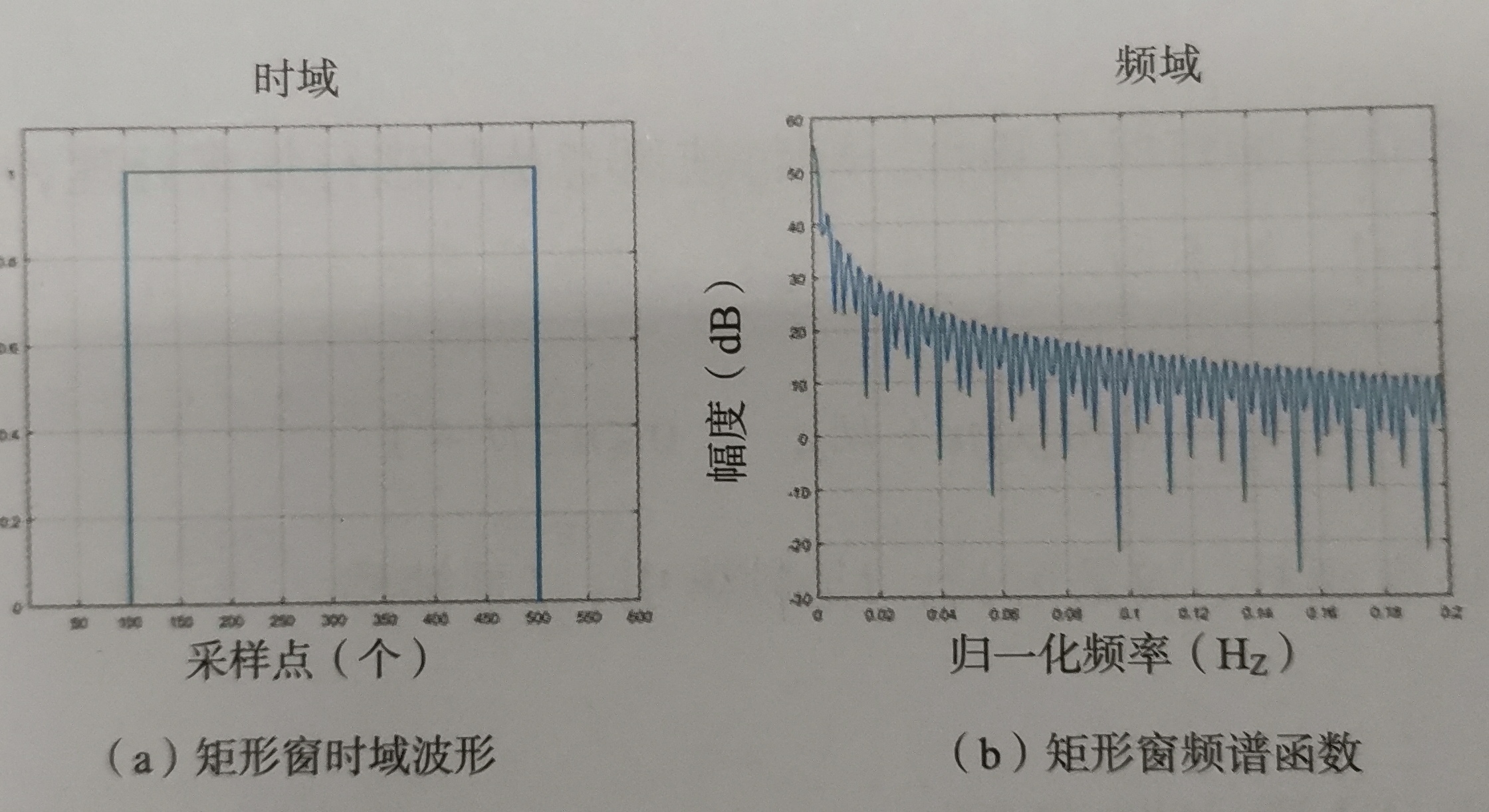

                                     其中，N是窗的长度。当 N = 400 时，如下图所示：

         为了减少频谱泄露，通常对每帧的信号进行其他形式的加窗处理。常用的窗函数有：汉明窗（Hamming）、汉宁窗（Hanning）、布莱克曼窗（Blackman）等。

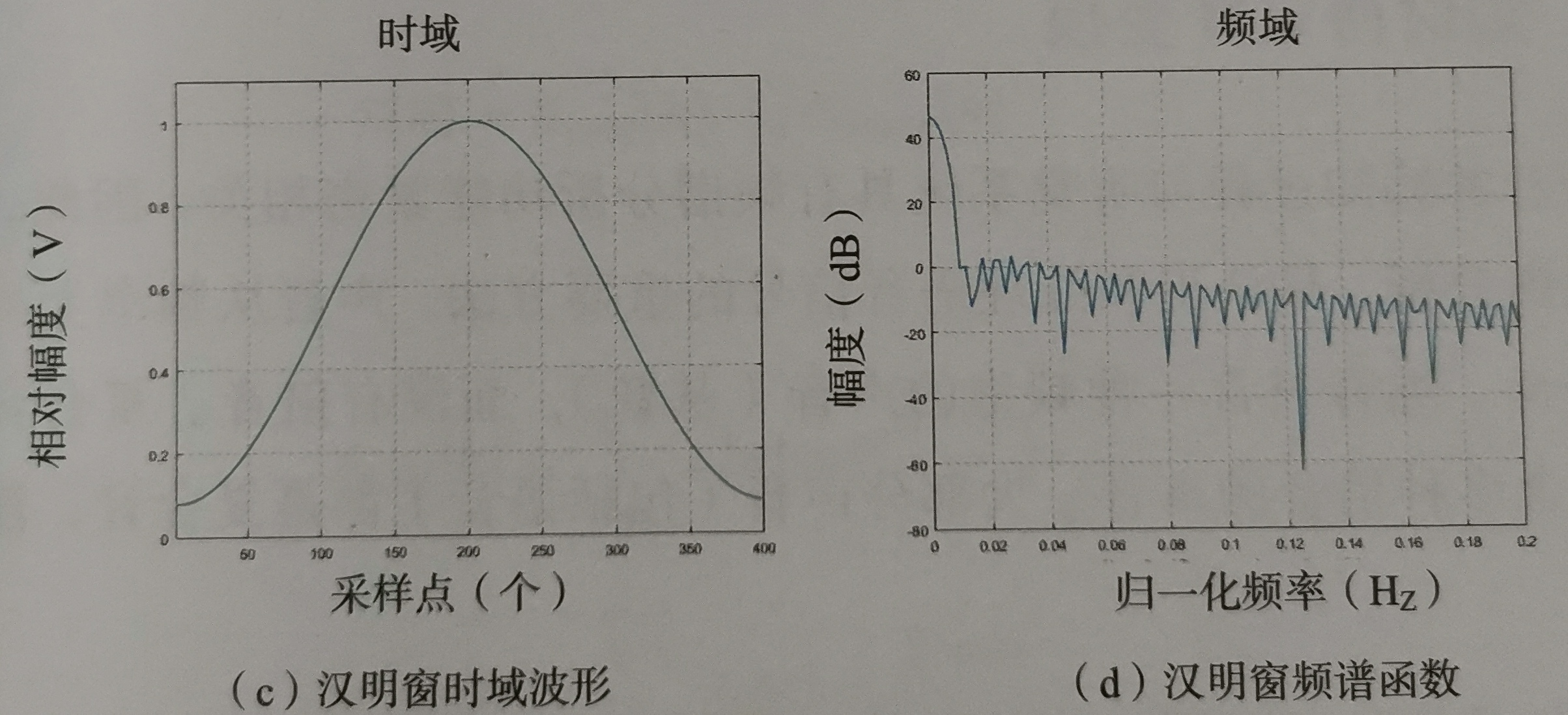

        汉明窗的窗函数为：

                       其中， 是窗的长度。当N=400时，如下所示：

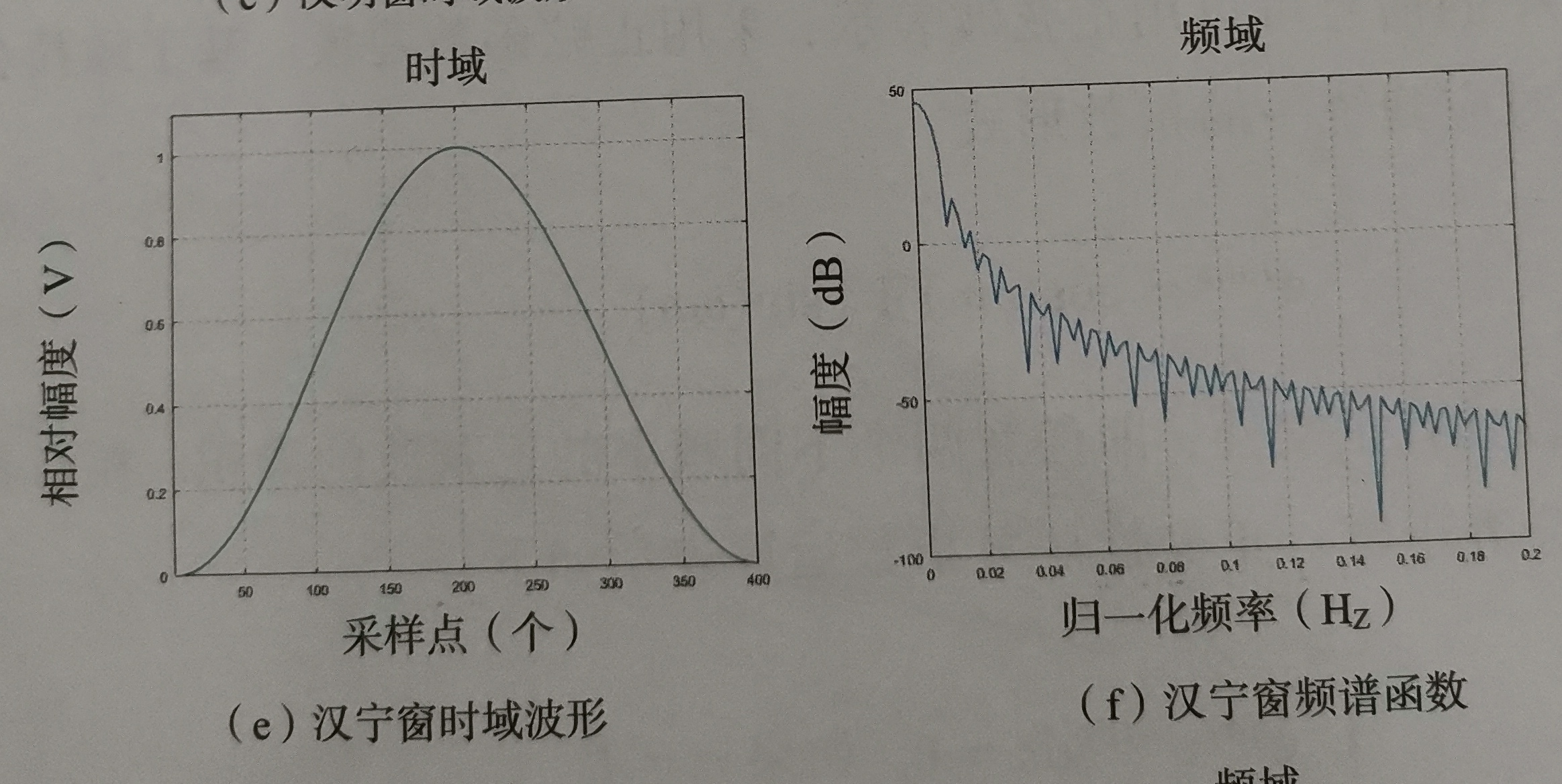

      汉宁窗的窗函数为：

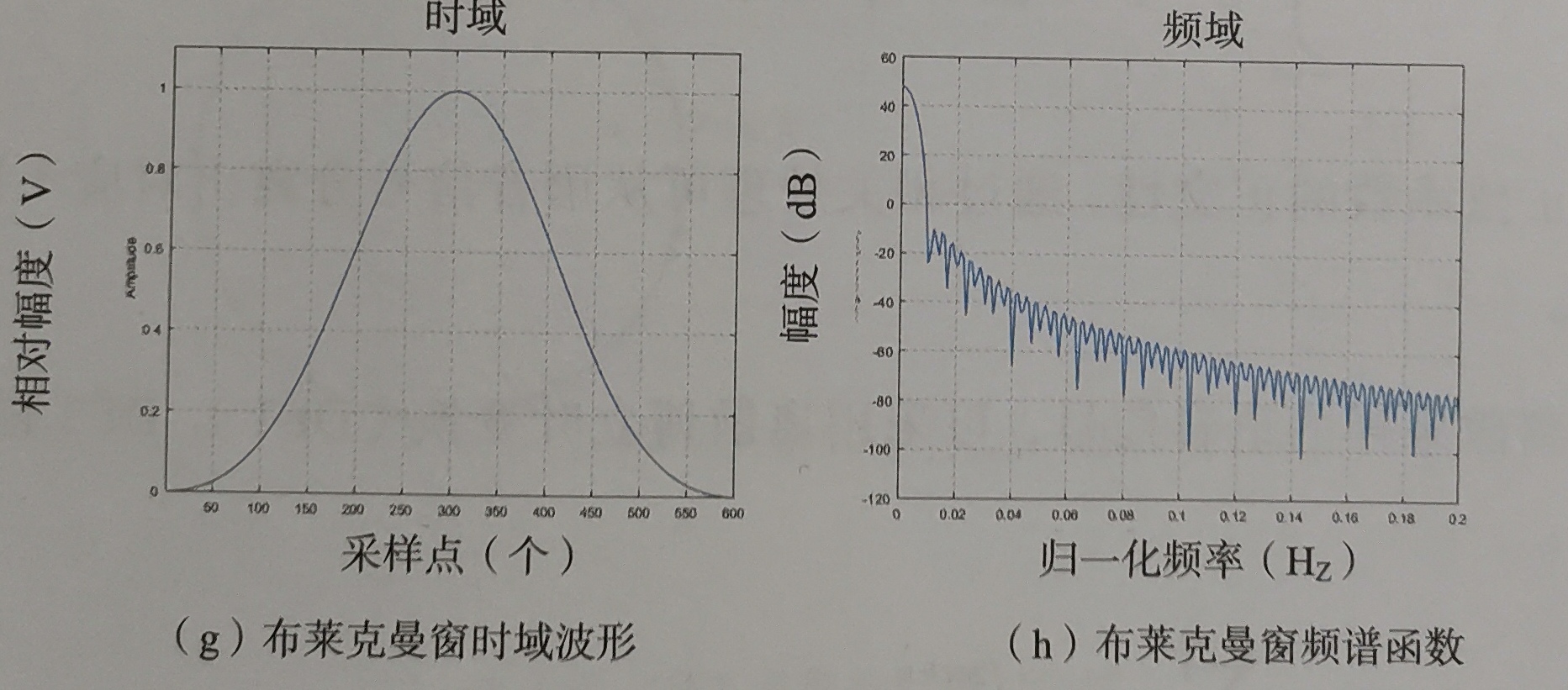

      布莱克曼窗的窗函数为：

  考虑语音信号的短时平稳性，对每帧语音信号进行加窗处理，得到短时加窗的语音信号，如下所示：

 其中，w[n]是窗函数，N是窗长， 是帧索引，L是帧移。

3.2 短时傅立叶变换

每个频率的信号可以用正弦波表示，采用正弦函数建模。基于欧拉公式，可将正弦函数对应到统一的指数形式。

正弦函数具有正交性，即任意两个不同频率的正弦波的乘积，在两者的公共周期内的积分等于零。正交性用复指数运算表示 如下：

，如果

 基于正弦函数的正交性，通过相关处理可从语音信号分离出对应不同频率的正弦信号。

对于离散采样的语音信号，可采用离散傅里叶变换(DFT）。DFT的第k个点计算如下：

  注：时域信号转换为频域信号。

其中， 是时域波形第n个采样点值， 是第k个点的傅里叶频谱值，是采样点序列的点数，是频谱系数的点数，且 。

DFT系数通常是复数形式，因为

 则

 其中

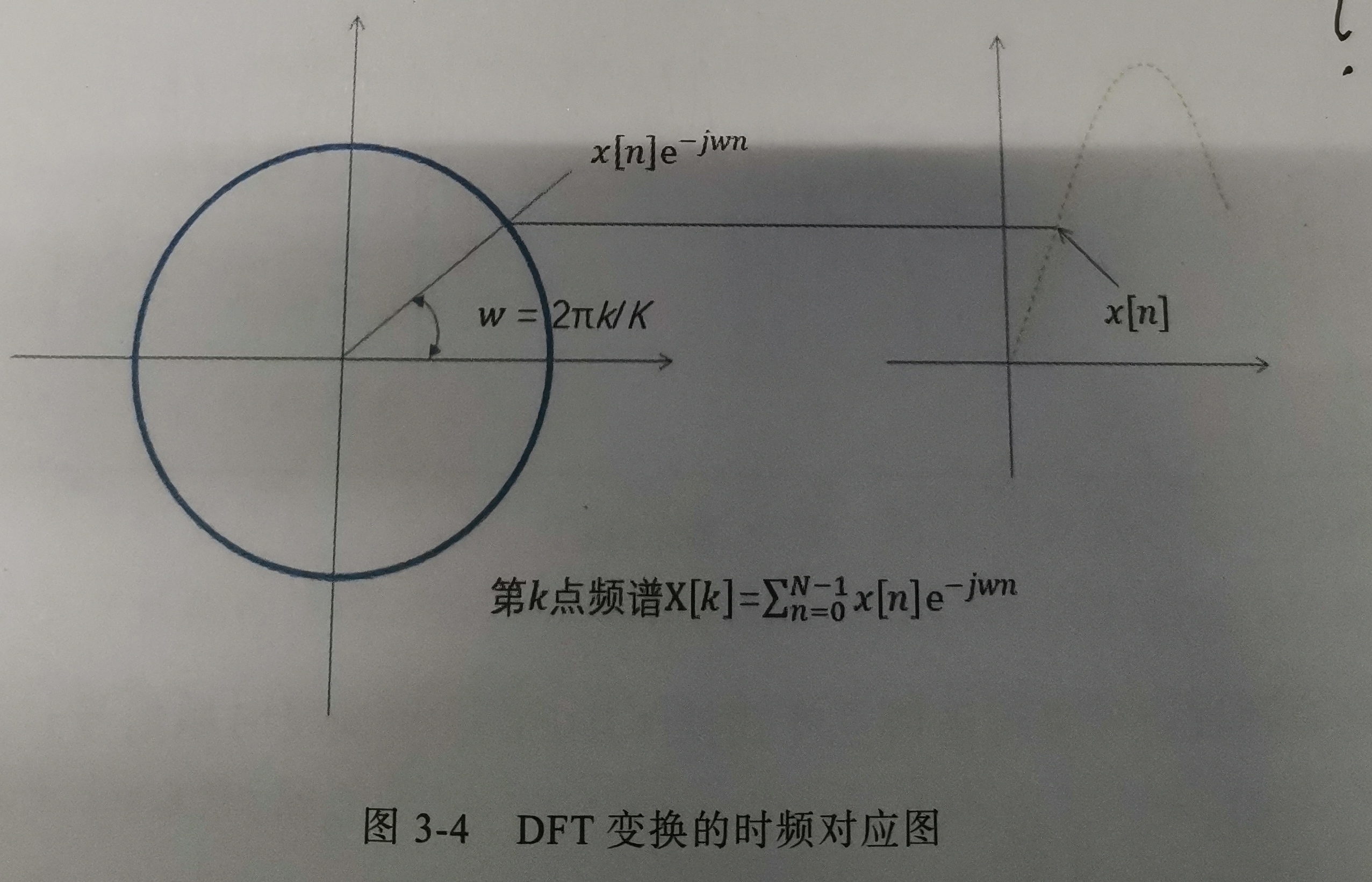

    假设 N 个采样点的时域信号经离散傅里叶变换（DFT）后，对应K个频率点，如下图所示。

序号为0的点对应 0 Hz的频率点，序号为 K-1 的点对应 （K-1）/ K x 采样率 Fs / 2 的频率点。K个频率点在频率轴上均匀分布。

经DFT变换得到信号的频谱表示，其频谱幅值和相位随着频率变化而变化。

在语音信号处理中主要关注信号的频谱幅值，也称为了振幅频谱，表示如下：



 能量频谱用振幅频谱的平方表示：

 通过对频域信号进行逆傅里叶变换（IDFT），可恢复时域信号：

 各种声源发出的声音大多是由许多不同强度、不同频率的声音组成的复合音。

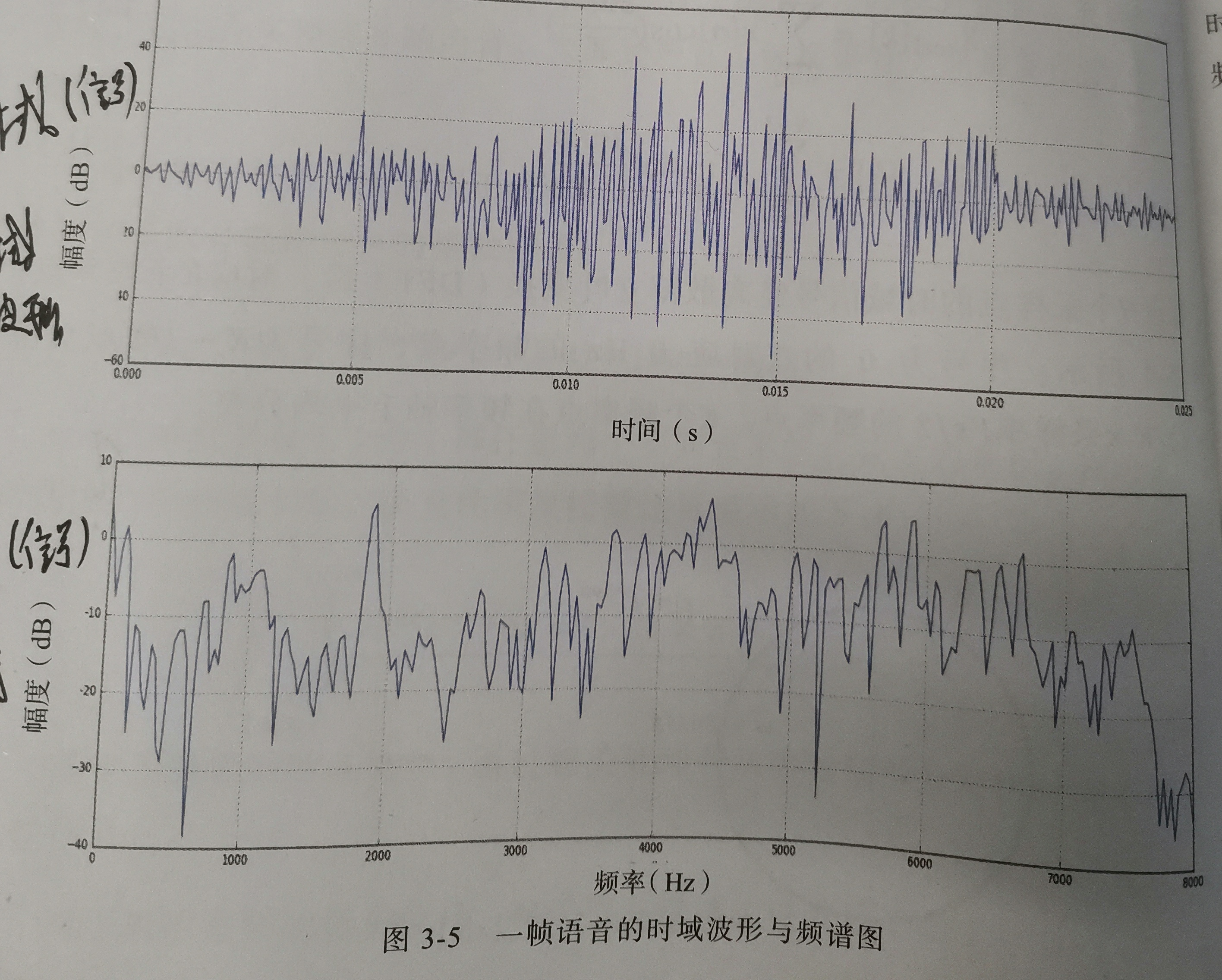

在复合音中，不同频率成分的声波具有不同的能量，这种频率成分与能量分布的关系称为声音的频谱（frequency spectrum）。频谱图用来表示各频率成分与能量分布之间的关系，如下所示：

离散傅里叶变换（DFT）的计算复杂度是。根据复数的奇、偶、虚、实关系，采用快速傅里叶变换（FFT），可简化计算复杂度，在的时间内计算出DFT。

在实际应用中，对语音信号进行分帧加窗处理，将其分割成一帧帧的离散序列，可视此为短时傅里叶变换（STFT）：

其中，K 是DFT后的频率点个数，k 是频率索引，。 建立起索引为  的时域信号与索引为 k 的频域信号的关系。对于采样率，相应的索引为时间  和频率 。

3.3听觉特性

音调的单位 mel 频率，用来模拟人耳对不同频率语音的感知，1 mel相当于 1 kHz音调感知程度的1/1000。

人类对不同频率语音有不同的感知能力：

1kHz以下，与频率呈线性关系。

1kHz以上，与频率成对数关系。

3.4线性预测

气流、声门可以等效为一个激励源，声道等效为一个时变滤波器，语音信号  可以被看成激励信号  与时变滤波器的单位取样响应  的卷积：

根据语音信号的产生模型，语音信号 可以等价为以  为激励的一个全极点（AR模型）或者一个零极点（ARMA模型）滤波器的响应。如果用一个p 阶全极点系统模拟激励产生语音的过程，设这个AR模型的传递函数为：

其中，p是阶数，G是增益。

由此，语音信号 和激励信号  之间的关系如下所示：

 3.5倒谱分析

处理过程如下：

（1）傅里叶变换。将时域的卷积信号转化为频域的乘积信号：

 （2）对数运算。将乘积信号转变为加性信号：

 （3）傅里叶反变换。得到时域的语音信号倒谱。

一般采用DCT反变换代替傅里叶变换，直接获取低频倒谱系数。故上式可改为

            其中，X[k]是DFT变换系数，N是DFT系数的个数，M是DCT变换的个数。

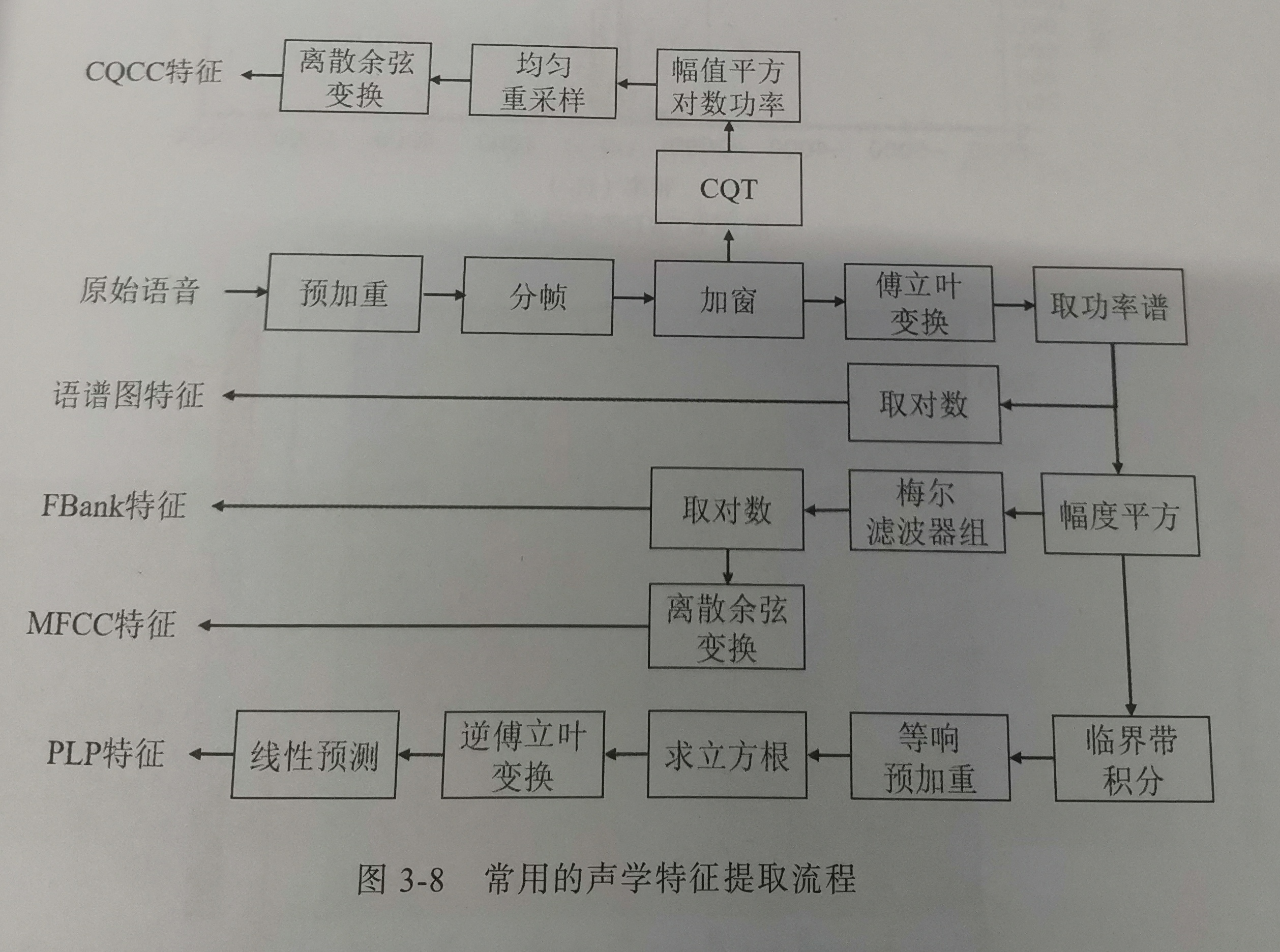

3.6常用的声学特征
