        刚接触SAR时，文献里说SAR回波信号的方位谱形状与天线方位向天线方向图（偏移多普勒中心后）的形状基本一致，很久之后才明白其中原因，这里分享给大家。

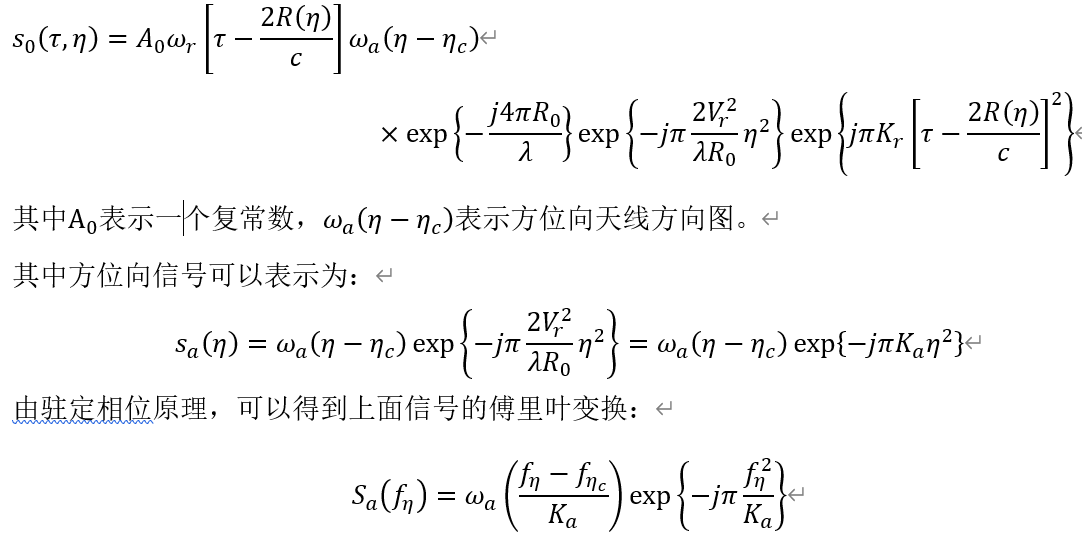

        在距离等效模型下，点目标的回波信号可以表示为（如无特别说明，本专题公式符号的含义可直接参考《合成孔径雷达信号处理——算法与实现》一书）：

         在条带模式下，如果直接对方位向信号进行非相干累加，不能的到方位向天线方向图的信息。对回波数据进行FFT后，在距离多普勒域，所有点目标的方位向相位历程时完全相同的，在这里再进行非相干累加，所有的指数项都变为1，可以忽略，累加的实际上是方位向天线方向图、距离向窗函数和点目标的后向散射系数，在照射场景相对均匀的情况下，就可以得到天线的方向图。

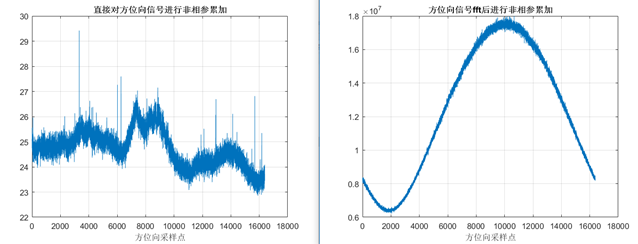

       以机载SAR数据为例，下图展示了直接对方位向信号进行非相干累加和进行FFT后进行非相干累加的结果。

         显然从左图无法的到天线图的相关信息，从右图可以得到天线方向图的大致轮廓，且可以看出天线存在斜视角。

        详细的代码和数据可联系作者。
