sys文件系统

涉及文件：

kernel/include/dt-bindings/pinctrl/rockchip.h			//引脚pinctrl相关宏定义

选择GPIO4_C6引脚，对该IO引脚进行控制。该引脚在OK3399上做edp屏的pwm背光，不过只在选择主或副屏选择edp显示的情况下才做pwm，默认情况下是做GPIO。
原理图接口如下：

查阅用户资料-原厂资料中的《Rockchip RK3399 TRM V1.4 Part1》文档，检索gpio4c6，查看该引脚的功能复用：


可以看到该引脚默认的功能是gpio。
1、 采用iomux 的方法
OK3399 linux下面有一个通用的GPIO操作接口， “/sys/class/gpio” ，可以通过该操作接口对IO接口进行操作。
系统启动后对于GPIO4_C6的操作指令如下

[root@rk3399:/]# echo 150 > /sys/class/gpio/export 		//导出GPIO4_C6引脚
[root@rk3399:/]# echo out > /sys/class/gpio/gpio150/direction	//设置IO输出方向
[root@rk3399:/]# echo 0 > /sys/class/gpio/gpio150/value 	//设置IO输出为低电平
[root@rk3399:/]# echo 1 > /sys/class/gpio/gpio150/value	//设置IO输出为高电平

GPIO4_C6引脚gpio号为150的计算方法：

A-D对应1-4：A-1，B-2，C-3，D-4。
GPIOn_xy =n*32+(x-1)*8+y
GPIO4_C6=4*32+(3-1)*8+6=150

设备节点

设备树添加对应的设备节点

        gpio-inputs {compatible = "gpio-input";pinctrl-names = "default";pinctrl-0 = <&dis_gpio>;status = "okay";di0 {label = "di0";gpios = <&gpio2 2 GPIO_ACTIVE_HIGH>;debounce_interval = <20>;};di1 {label = "di1";gpios = <&gpio2 3 GPIO_ACTIVE_LOW>;debounce_interval = <20>;};};

添加对应的驱动

kernel/drivers/input/gpio_input.cstatic const struct of_device_id gpio_input_of_match[] = {{ .compatible = "gpio-input", },{ },
};
MODULE_DEVICE_TABLE(of, gpio_input_of_match);

编写测试app

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <string.h>
#include <stdlib.h>#define BUFFER_SIZE 1024int main(int argc,char *argv[])
{int fd, ret;char* dev  = argv[1];char buffer[BUFFER_SIZE];fd = open(dev, O_RDWR);if(fd < 0){perror("open");return 1;}ret = read(fd, buffer, BUFFER_SIZE);if(fd < 0){perror("read");return 1;}printf("value = %d\n", buffer[0]);return 0;
}

uboot 接口函数

dm_gpio_is_valid
dm_gpio_set_value
gpio_request_by_namegpio_request
gpio_direction_input
gpio_get_value

引脚
GPIO0_B1/PMUIO2_VOLSEL_d		V30_GPIO0_B1#define LED_CONTROL_GPIO 9 /*GPIO0B1*/gpio_request(LED_CONTROL_GPIO, "led_control");gpio_direction_output(LED_CONTROL_GPIO, 0);gpio_set_value(LED_CONTROL_GPIO, 0);

struct udevice *dev
ret = gpio_request_by_name(dev, "enable-gpios", 0, &priv->enable_gpio, GPIOD_IS_OUT);
if (dm_gpio_is_valid(&priv->reset_gpio))dm_gpio_set_value(&priv->reset_gpio, 1);

电源域

LCD_EN		AJ3_GPIO4_D5

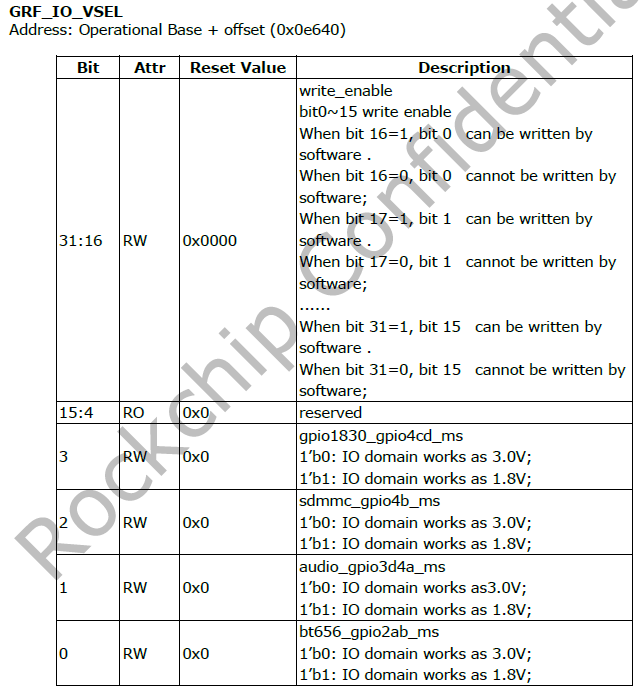

writel(0xb000b, 0xff77e640);		//设置gpio1830、audio、bt656电源域工作电压为1.8V
0xb000b : 1011 0000 0000 0000 1011

将引脚配置到与硬件相符的电源域。

Possible supplies for rk3399:
- bt656-supply:  The supply connected to APIO2_VDD.
- audio-supply:  The supply connected to APIO5_VDD.
- sdmmc-supply:  The supply connected to SDMMC0_VDD.
- gpio1830       The supply connected to APIO4_VDD.Possible supplies for rk3399 pmu-domains:
- pmu1830-supply:The supply connected to PMUIO2_VDD.
