41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

工程测量是一门比较专业的一项工作，也是非常重要的一项工作。对于全站仪的使用，很多都不是很全面，有些只是讲的基础部分，但实际应用时很多问题的解决没有列出。

今天给大家整理的这套全站仪教程，针对如要求测出精确度不高时，以及当要求精确度高时，具体的测量方法，坐标测量的数据采集等，共八大测量方式，以图文并茂的方式展现，助你快速掌握全站仪的使用。

【资料领取可戳尾图！！！】

【资料领取可戳尾图！！！】

【资料领取可戳尾图！！！】

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

目录

1、全站仪介绍

2、全站仪基本原理

3、测距基本原理

4、测角原理

5、距离测量

6、导线测量

7、方位角推算

8、程序测量

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

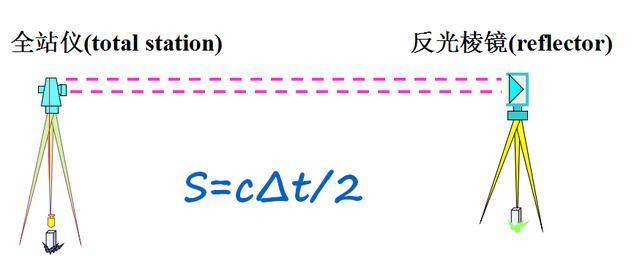

全站仪测距的基本原理

电子测距即电磁波测距，它是以电磁波作为载波，传输光信号来测量距离的一种方法。它的基本原理是利用仪器发出的光波(光速C已知)，通过测定出光波在测线两端点间往返传播的时间t来测量距离S: S=Ct/2 式中乘以1/2是因为光波经历了两倍的路程

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

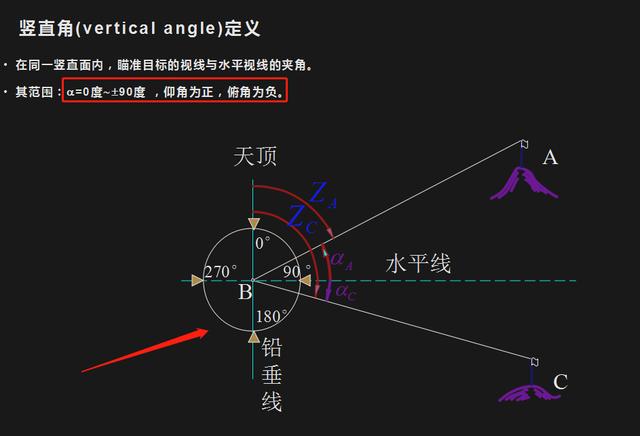

竖直角(vertical angle)定义

在同一竖直面内，瞄准目标的视线与水平视线的夹角。

其范围：a=0度~±90度 ，仰角为正，俯角为负。

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

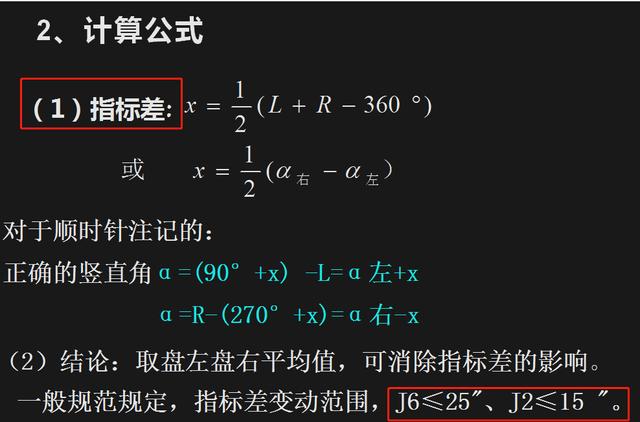

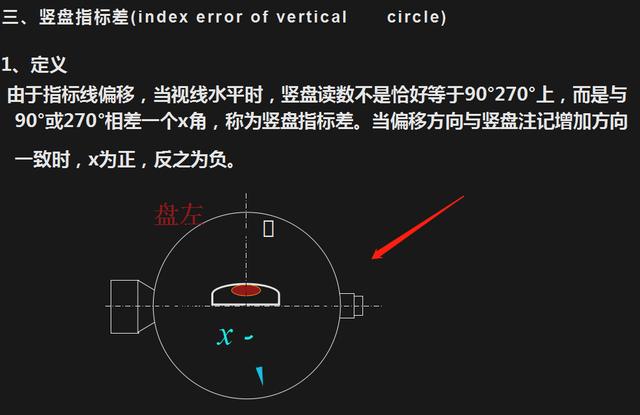

竖盘指标差(index error of vertical circle)

由于指标线偏移，当视线水平时，竖盘读数不是恰好等于90°270°上，而是与90°或270°相差一个x角，称为竖盘指标差。当偏移方向与竖盘注记增加方向一致时，x为正，反之为负。

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

导线测量

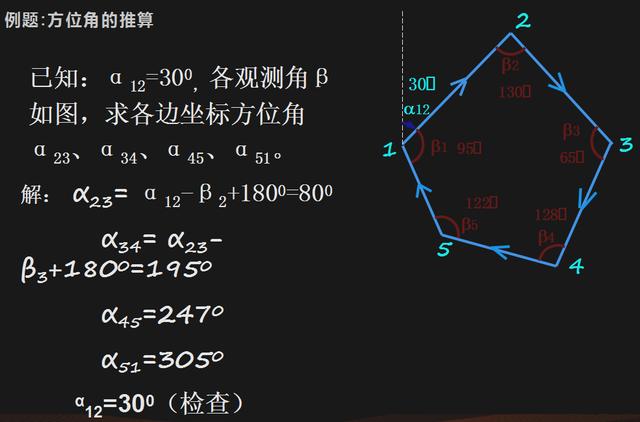

例题：方位角的推算

已知：α12=300，各观测角β如图，求各边坐标方位角α23、α34、α45、α51。

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

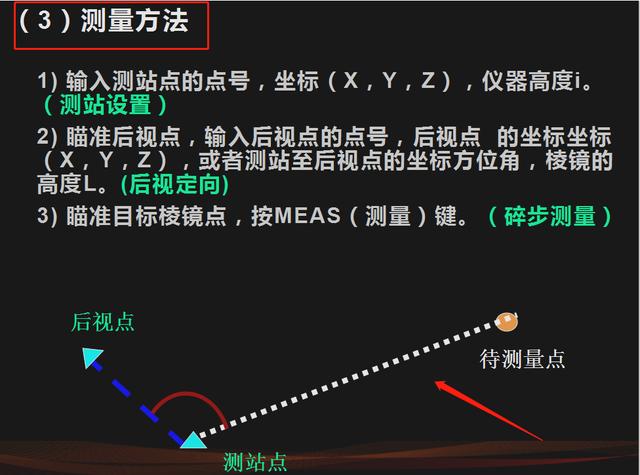

坐标测量(数据采集)

通过坐标正算，计算出坐标增量，从而根据已知点的坐标计算出未知点的坐标。

41页最新全站仪测量方法及计算+图文解说，助你轻松掌握测量!

本套资料全名为《全站仪的介绍及使用》，文件是PPT格式，共41页，对测量方式计算等采用图文并茂的方式展现，内容详尽，对想快速上手的测量人员有很大帮助，大家可以看一看。

【完整版资料获取请看下图！】
