背景

我们知道Svg是一种矢量图形格式，广泛应用与Web App、手机App，本文就介绍一下在Winform的窗口程序中怎么实现显示Svg图片。

实现思路

实现思路很简单，就是需要从NuGet中引入SVG Rennering Library(ARES)，然后通过其提供的SvgDocument实现把svg文件内容转换为Image对象。

环境说明

VS2013
.netframework4.5.1

实现步骤

1、新建一个空白解决方案，然后在此解决方案下新建一个Winform应用，目标框架选择.NET Framework 4.5.1。

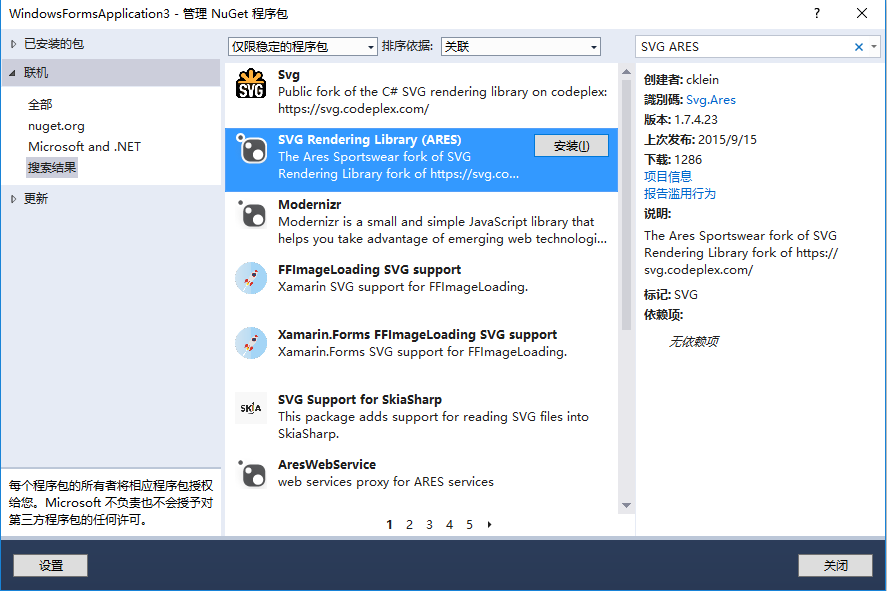

2、鼠标右键新建的winform工程，在弹出菜单中选择“管理NuGet程序包”，弹出如下对话框：

左侧选择联机，右侧关键词位置输入SVG ARES回车。就可以在搜索结果中看到SVG Rendering Library(ARES)。
3、点击安装按钮进行依赖库安装。
4、在winform工程中新建窗体FrmSvgDemo，修改Program.cs中的Form1位FrmSvgDemo。

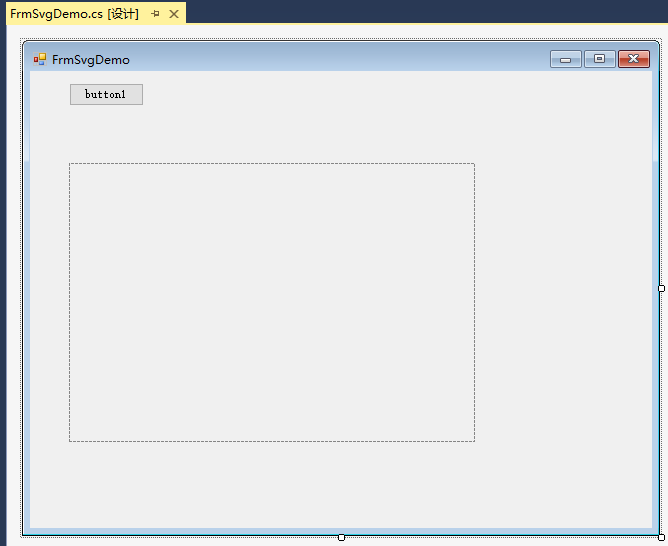

5、在新建的窗体中放一个按钮和一个PictureBox控件，如下图：

6、在winform工程下新建一个文件夹images，找一个svg图片文件放入此文件夹，如果不知道哪有可以到https://www.iconfont.cn/这个网站去下载。
7、关键代码如下：

private void button1_Click(object sender, EventArgs e)
{string svgFile = System.IO.Path.Combine(AppDomain.CurrentDomain.BaseDirectory, "images\\销售单据.svg");Image img = this.ConvertSvgToImage(svgFile, this.pictureBox1.Width, this.pictureBox1.Height);this.pictureBox1.Image = img;}/// <summary>/// 把Svg文件按指定宽度和高度转为Image对象/// </summary>/// <param name="svgFile">Svg文件完整路径</param>/// <param name="width">转换后的图像宽度</param>/// <param name="height">转换后的图像高度</param>/// <returns>返回转换后的Image对象</returns>public Image ConvertSvgToImage(string svgFile, int width, int height){Image imgResult = null;if (System.IO.File.Exists(svgFile)){SvgDocument sdoc = SvgDocument.Open(svgFile);#region 解析Svg文件中的viewBox值string xml = sdoc.ToString();string beginStr = "viewBox=";string endStr = "\" ";int begin = xml.IndexOf(beginStr);if (begin > 0){begin = begin + beginStr.Length;int end = xml.IndexOf(endStr, begin);string viewBox = xml.Substring(begin, end - begin);viewBox = viewBox.Replace("\"", String.Empty).Replace("'", String.Empty);if (!String.IsNullOrEmpty(viewBox)){string[] vbs = viewBox.Split(new char[] { ' ' });if (vbs.Length == 4){float vbx = 0.0f;float vby = 0.0f;float vbw = 0.0f;float vbh = 0.0f;float.TryParse(vbs[0], out vbx);float.TryParse(vbs[1], out vby);float.TryParse(vbs[2], out vbw);float.TryParse(vbs[3], out vbh);sdoc.ViewBox = new SvgViewBox(vbx, vby, vbw, vbh);}}}#endregionsdoc.Width = width;sdoc.Height = height;Bitmap bitmap = sdoc.Draw();using (System.IO.MemoryStream ms = new System.IO.MemoryStream()){bitmap.Save(ms, System.Drawing.Imaging.ImageFormat.Png);                    //把svg按照指定宽度和高度转为png后放入内存流中imgResult = Image.FromStream(ms);//bitmap.Save("e:\\test.png", System.Drawing.Imaging.ImageFormat.Png);      //保存png图片至磁盘}}return imgResult;}

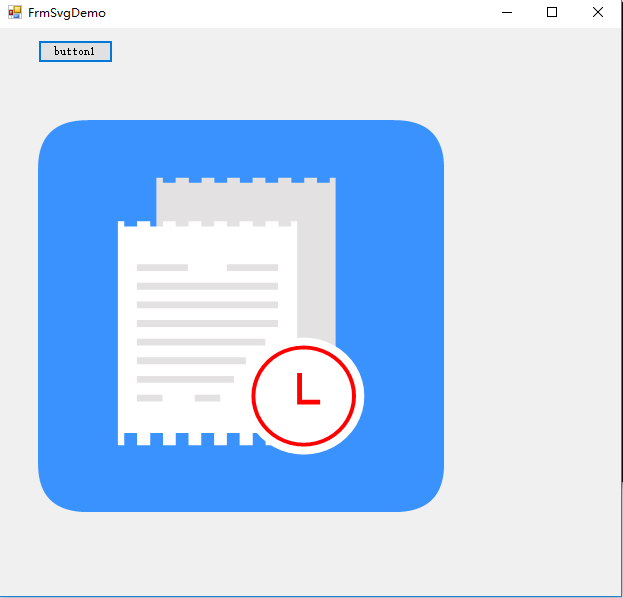

8、运行效果如下图：

结束语

使用svg矢量图的目的是不失真，因此我的程序是根据PictureBox控件的大小生成对应的Image对象的。当然也可以生成png格式的图片。（代码中有一行注释的就是生成png图片）
