前言：本文主要探讨如何通过宏将零件下的所有Body或者自选的Body批量生成Product的思路。同时，进一步探讨代码的优化方法，希望对大家有所帮助。
0视频演示
高清视频请访问如下链接查看：
https://pan.baidu.com/s/1Y64J7Zh1Y--ZuOcnFPaokA
1目录
0. 视频演示
1. 目录
2. 编程思路
3. 如何获取装配下的指定对象
4. 如何创建装配文档
5. 如何对窗口排序
6. 如何选择粘贴的模式
7. 如何实现装配子集间Body的复制
8. 如何实现全选Body和自选Body
9. 如何解决装配重名的问题
10. 如何过滤掉PartNumber中不需要的字符
11. 详细代码
12. 参考资料
2编程思路

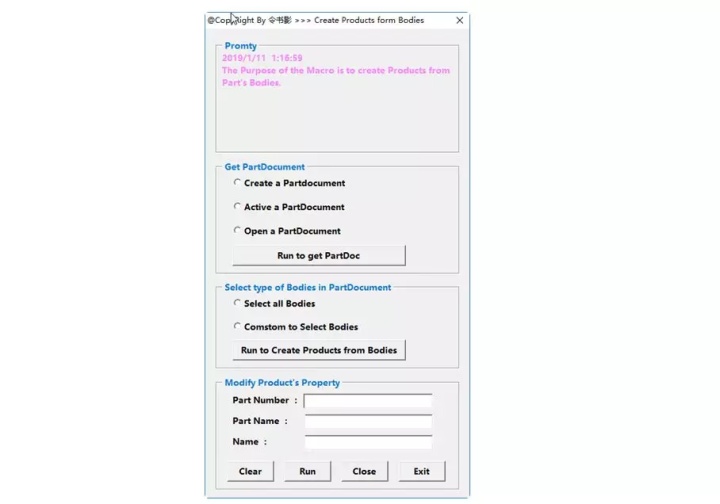

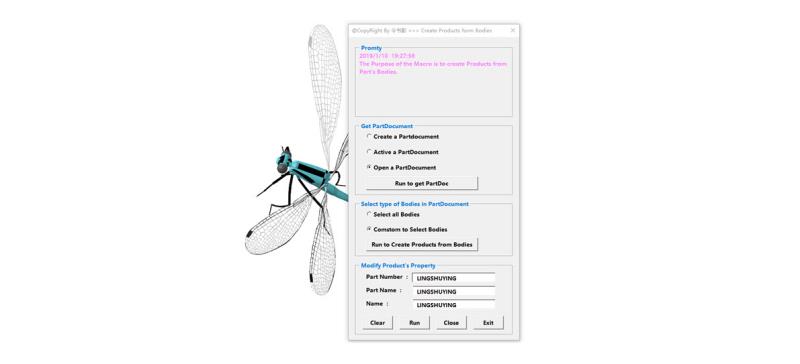

首先我们设计如下窗体，用于交互：
接下来，我们为这个窗体添加相应的功能就可以了。
从零件的Body创建Product大概的思路为：
1）获取到零件下的Body特征
2）用Selection方法复制Body
3）获取到装配下的PartDocument 的Part特征
4）用Selection 方法粘贴Body
5）尽可能多的考虑其他Error情况，提前规避

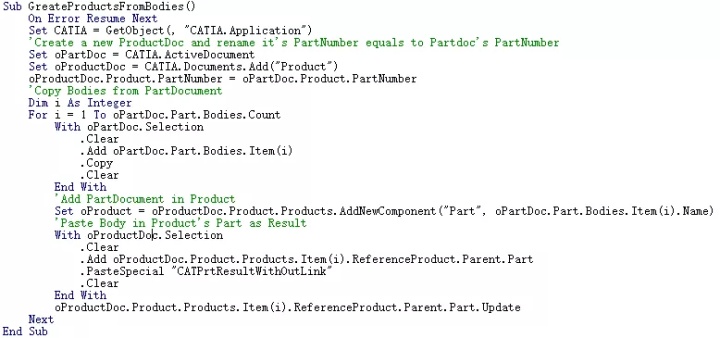

如下的代码就能实现从零件的Body创建Product，这是我已经简化过的核心代码，本文的代码都是在这个基础上增加其他功能演变而来的：
3如何获取装配下的指定对象
获取到Product下的Body的代码为：
CATIA.ActiveDocument.Product.Products.Item(1).ReferenceProduct.Parent.Part.Bodies.Item(1).Shapes.Item(1)
这句里面有两个关键属性，ReferenceProduct和parent的概念，理解了这两个属性，那么对于装配下如何获取指定对象基本就有思路了。
ReferenceProduct是Product的属性，parent就是它的父级。

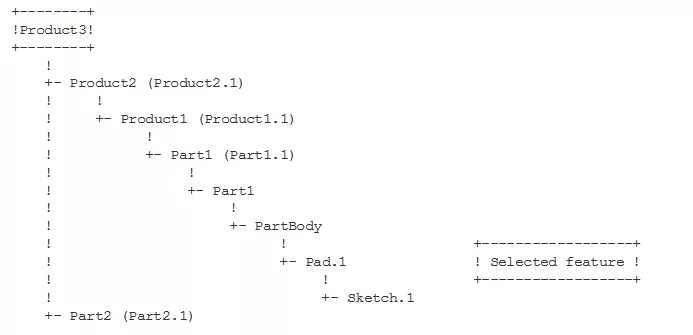

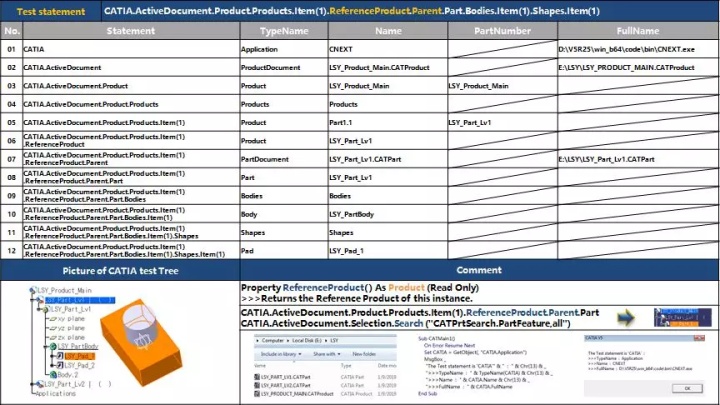

下表是我从TypeName、Name、PartName和PartNumber四个维度对上面这句代码的详细比较，我觉得下面这个表看明白了，也就能理解和运用上面的代码了。
4如何创建装配文档

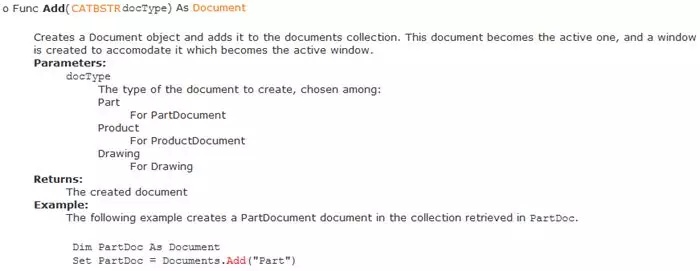

查询V5Automation.chm手册，得到如下信息：
所以很容易就得到了，新建一个装配文档的方法：
Set oPartDoc = CATIA.ActiveDocument
Set oProductDoc = CATIA.Documents.Add("Product")
5如何对窗口排序

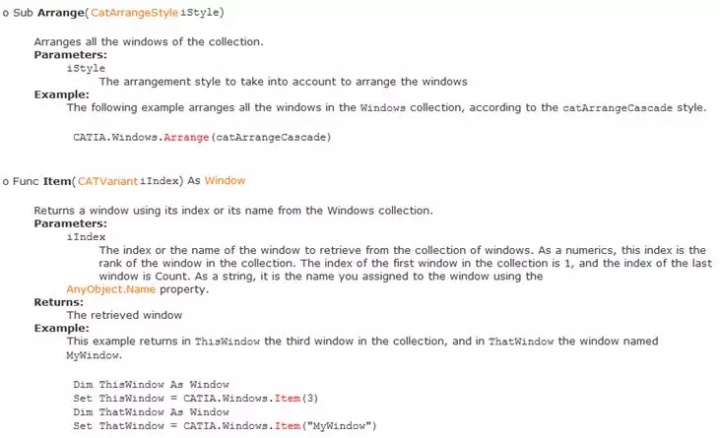

查询V5Automation.chm手册，得到如下信息：
所以很容易就得到了，新建一个对窗口进行垂直排序的方法：
CATIA.Windows.Arrange catArrangeTiledVertical
CATIA.Windows.Item(1).Activate
6如何选择粘贴的模式

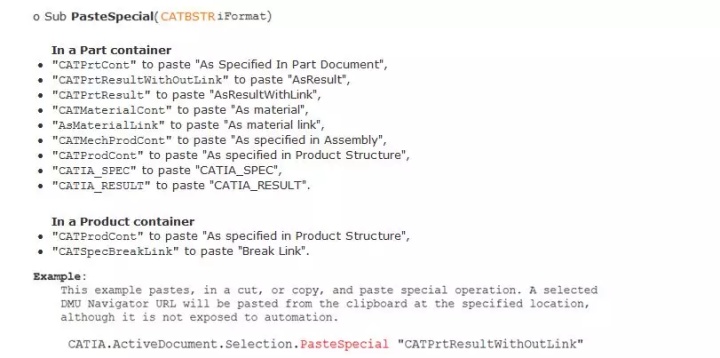

查询V5Automation.chm手册，得到如下信息：
所以很容易就得到了，按照结果进行选择性粘贴的方法：
CATIA.ActiveDocument.Selection.PasteSpecial
"CATPrtResultWithOutLink"
7如何实现装配子集间Body的复制

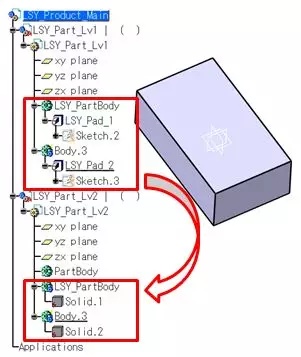

我们可以先利用上面的知识做一个简单的实例，如下图，将Product下第一个Product里的Body复制到第二个Product中
大家看直接看代码就可以了，有兴趣的可以尝试在这个基础上再增加些功能
这里重点强调下，更新是个问题。目前想出来的一种方法，大家可以参考下：
CATIA.Documents.Item(CATIA.ActiveDocument.Product.
Products.Item(2).ReferenceProduct.Parent.Name).Part.Update
8如何实现全选Body和自选Body
使用For...Next进行循环遍历，当然也可以用For obody in Each Bodies.

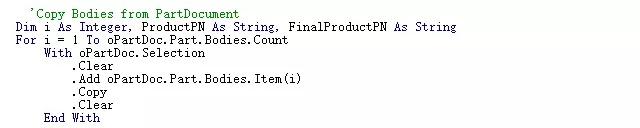

全选的代码如下：

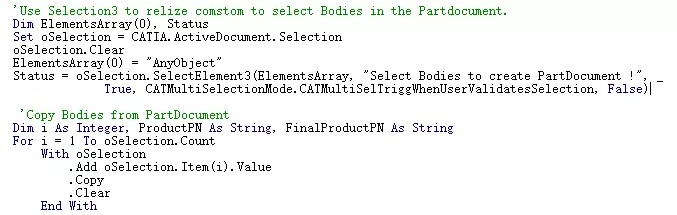

可选的话使用selection3进行选择就可以，固定套路，代码如下：
我们可以使用with ...End with 来优化代码，至少目前我所看到的墙外大佬的代码，with的使用基本是家常便饭了。不管书写、阅读还是修改起来也方便很多，让我想起了学Python的时候，一直强调的优雅两个字，扯远了。
9如何解决装配重名的问题
我们都知道，在CATIA DesignMode下同时出现两个相同PartNumber的文件，CATIA会提示报错，要求重命名。
但是Body名称重名这个是允许的。如果我们想让新生成的Product下的零件的PartNumber和Body的名称相同的话，就必须要解决重名的问题，否则要么名称不变，要么就容易产生Error.

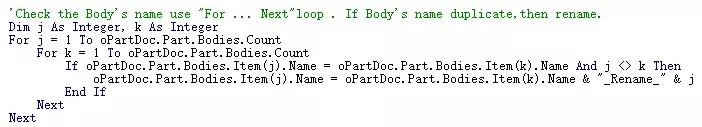

这里分享一种思路，供大家参考。我在做的时候，先遍历检查Part中的Body名称，如果有重名，那么就在名称后加Rename&i进行区分，这样生成的Product就不会有重名了。代码如下：
10如何过滤掉PartNumber中不需要字符

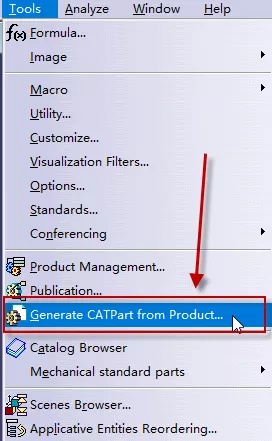

在进行设计后的数据交换时，为了轻量化，很多人习惯使用如下装配模式下的从装配生成零件的命令，如下所示：
细心的话，会发现，我们生成的零件文档里的Body名称是这样的：
你猜的没错，就是“”,这个其实是个非法字符，我们在转化为Product时，要把“”去掉的。我们可以全程使用Replace方法去掉：
同样我们还可以去掉空格、“-”、等等字符
代码书写如下：
11详细代码

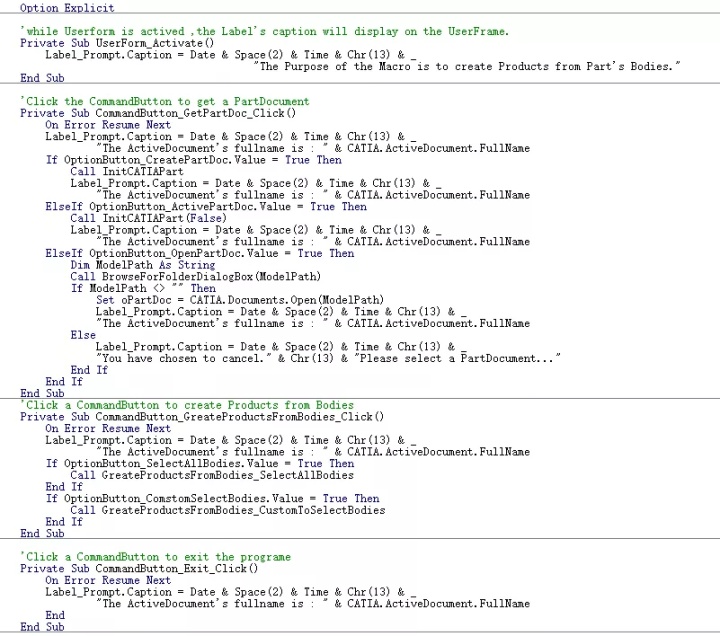

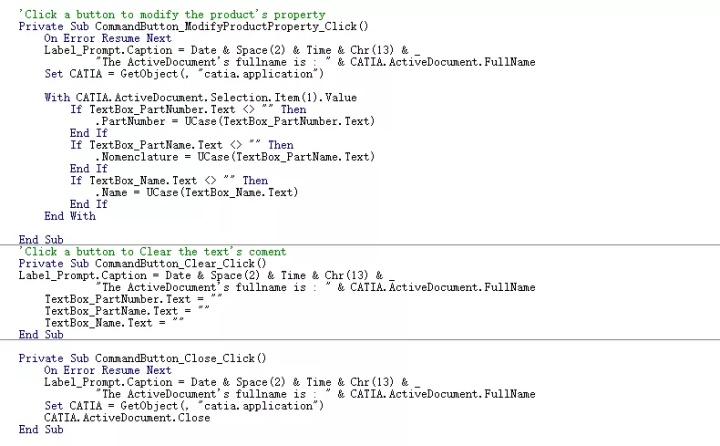

>>>窗体代码：

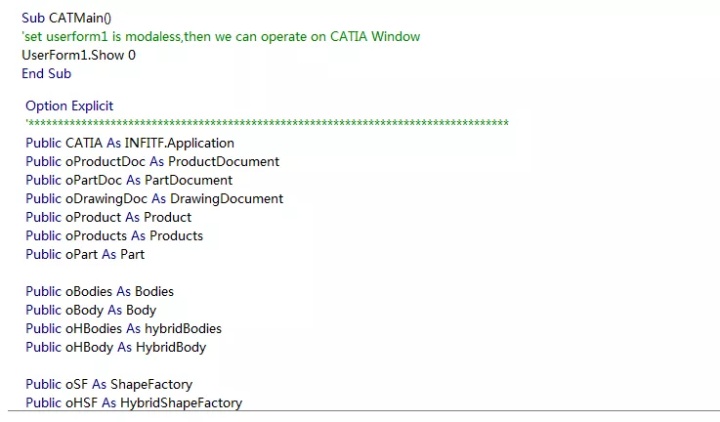

>>>模块代码

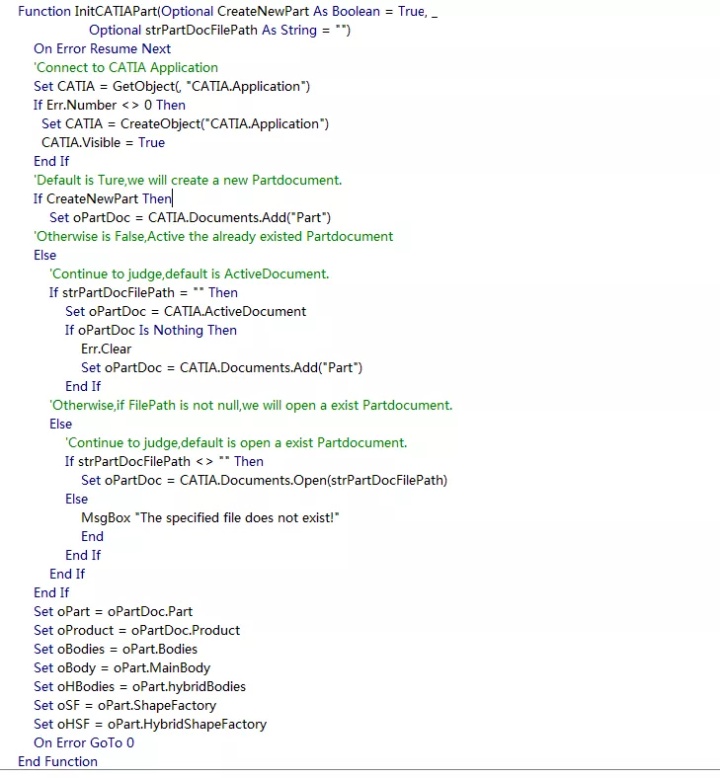

>>>初始化CATIAPart

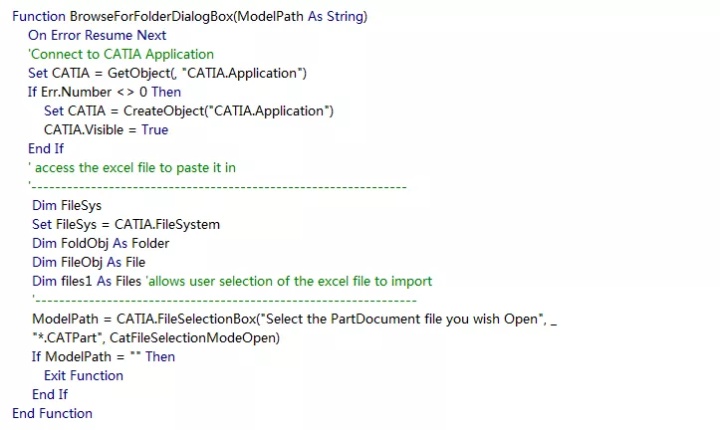

>>>打开文件对话框选择文件

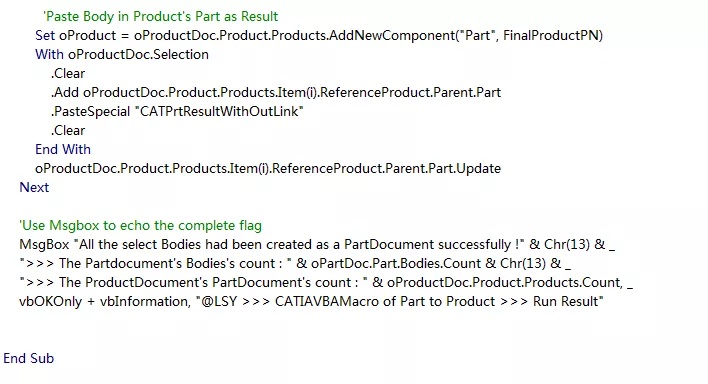

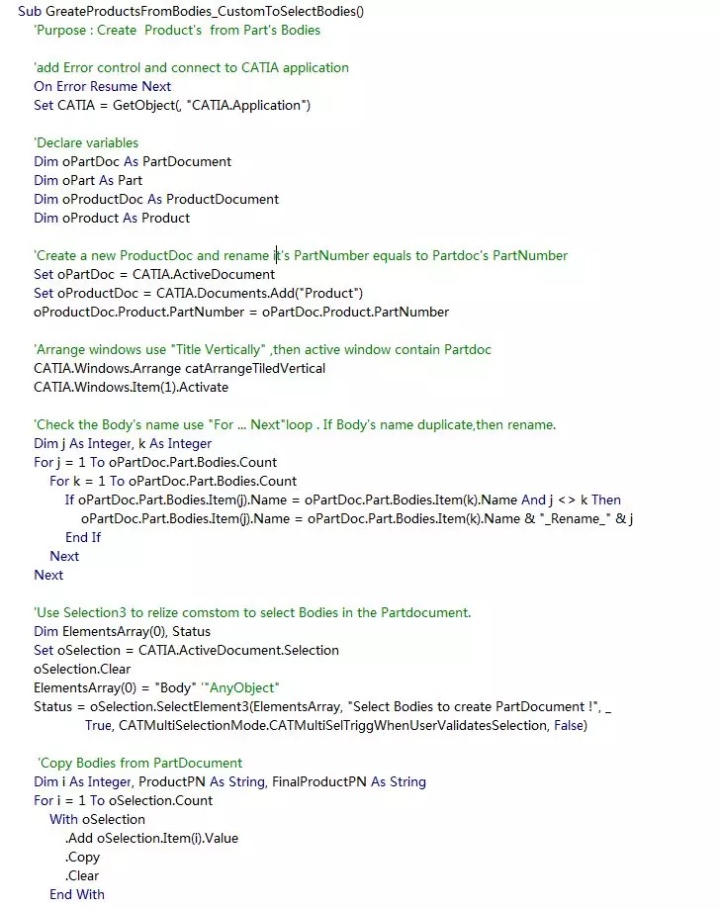

>>>自定义拷贝Part下的Body生成Product

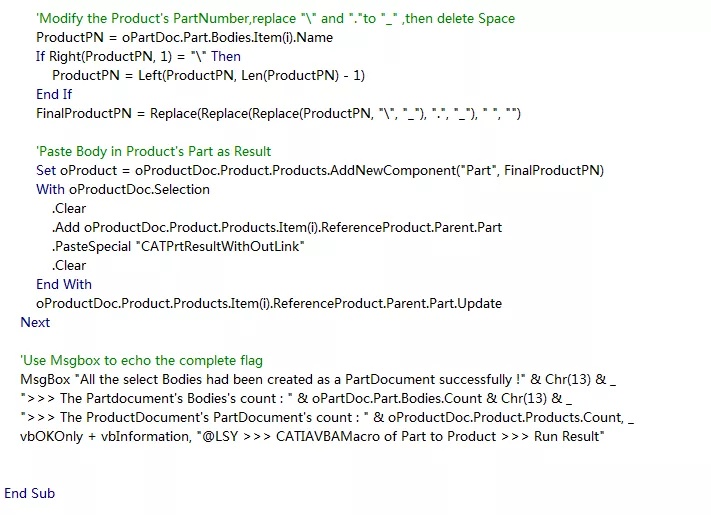

>>>拷贝Part下的所有Body生成Product
12参考资料
1.V5Automation.chm帮助文档
2. Eng-tips论坛资料
https://www.eng-tips.com
3.本文涉及到的模型和代码请访问如下链接下载：
https://pan.baidu.com/s/1wem8c4ZTCwVf3C8VywgSmw
提取码：0o5c
4.3D模型来源于网络。
教程来自慧舟软件
PLM应用工程师
伍松 提供
