一、QCustomPlot概述

简单概述：QCustomPlot是基于Qt封装的一个图形绘制库、可以绘制散点图、曲线图、柱状图等各种图形，并可以把各种图形导出为png、jpg等各种格式的图片，使用很方便，只有两个文件qcustomplot.h和qcustomplot.cpp，这两个文件直接加到工程中即可。需要说明的是这个库依赖Qt中的Qt5PrintSupport模块，使用时添加上该模块即可。

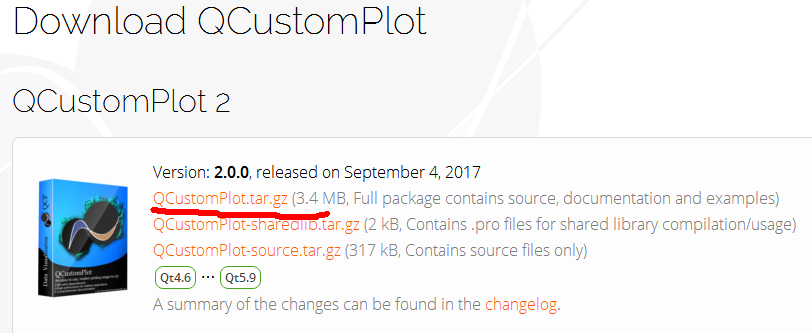

二、下载地址

QCustomPlot库下载：http://www.qcustomplot.com/index.php/download。

解压后里面有需要的说明文档、代码示例、源码等。

三、绘制散点图示例

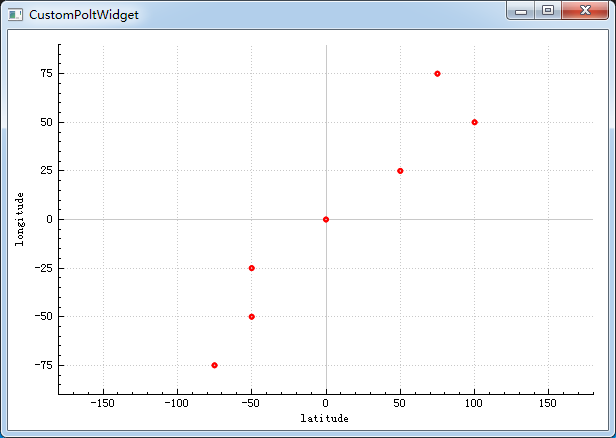

1、效果图示例

2、代码示例

CustomPoltWidget::CustomPoltWidget(QWidget *parent): QWidget(parent)
{ui.setupUi(this);// 设置坐标范围、坐标名称QCustomPlot *pCustomPlot = new QCustomPlot(this);pCustomPlot->resize(this->width(), this->height());pCustomPlot->xAxis->setRange(-180.00, 180.00);pCustomPlot->yAxis->setRange(-90.00, 90.00);pCustomPlot->xAxis->setLabel("latitude");pCustomPlot->yAxis->setLabel("longitude");// 增加图层pCustomPlot->addGraph(pCustomPlot->yAxis, pCustomPlot->xAxis);QVector<double> latVector, lonVector;latVector << -75 << -50 << -50 << 0 << 50 << 100 << 75;lonVector << -75 << -50 << -25 << 0 << 25 << 50 << 75;// 设置画笔风格QPen drawPen;drawPen.setColor(Qt::red);drawPen.setWidth(4);// 绘制散点QCPGraph * curGraph = pCustomPlot->addGraph();curGraph->setPen(drawPen);curGraph->setLineStyle(QCPGraph::lsNone);curGraph->setScatterStyle(QCPScatterStyle(QCPScatterStyle::ssCircle, 2));curGraph->setData(latVector, lonVector);pCustomPlot->xAxis->setVisible(true);pCustomPlot->yAxis->setVisible(true);// 保存为png图片QString path = QApplication::applicationDirPath() + "\\" + "test123.png";pCustomPlot->savePng(path);
}
