今天我们讲解一个小元件，那就是时间继电器，元件虽然很小但是能起到大作用，那就是小电流控制大电流，时间继电器一般都是跟接触器组合使用，时间继电器也是星三角接触器接线的必备元件。

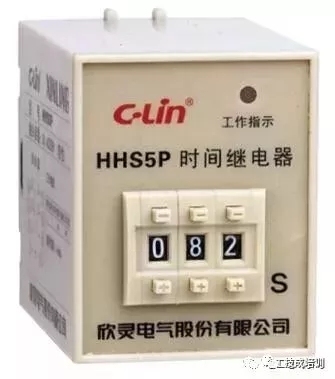

时间继电器工作电压有直流的，也有交流的，在我们控制星三角启动接触器一般应用的都是交流的，直流的跟交流的接线方法都是大同小异，就是工作电压不同，接触器工作电压，时间继电器也有显示，如下图就是个交流电压220伏。

时间继电器调节时间的方法有按钮的也有旋转的，都是设置跳转时间的，在我们定好跳转时间以后，到时间时间继电器常开和常闭就会自动跳转，也就是常开变常闭，常闭变常开，对于时间调节我们一般都会，这里就不详细讲解了。

今天就主要讲解一下交流时间继电器怎么看图接线，因为这是星三角启动必备的原件，所以今天要先了解了时间继电器，为以后学习星三角启动接线做好基础

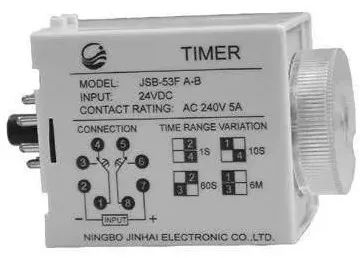

时间继电器侧面都有线路图，这是个24伏直流时间继电器，跟交流220伏交流时间继电器接线方法是一样的，在图中我们可以看到，2和7是时间继电器的工作电压电源，7是正极，2是负极，2和7要接24伏直流电压，然后134是是一组跳转触点，1和4是常闭触点，也就是延时以前一直是联通的，在我们定的延时时间到达的时候，1和4就从常闭变为了常开，也就断开了，这时1和三就联通了，这样就完成了跳转。

所以134延时以前，1和4是常闭，1和3是常开，延时到达以后，1和4就变为了常开，1和3就变为了常闭，这组跳转触点就跟我们平常用的双控开关是一个原理，很好理解吧，然后856是另一组跳转触点跟第一组跳转触点是一个原理。

所以时间继电器接线2和7接继电器工作电压，134是一组跳转触点，856是一组跳转触点，利用这两组跳转触点来达到控制一个或者多个接触器的目的，这次讲解时间继电器就是为星三角启动做准备，星三角启动用的是通电延时继电器。下面详细讲解一下通电延时继电器

1、时间继电器分为通电延时继电器和断电延时继电器，我们星三角启动应用的就是通电延时继电器，通电延时继电器也分为220伏和380伏的，我们用的是380伏通电延时继电器

2、通电延时继电器型号不同，厂家不同接线方法也不同，但是原理是一样的,通电延时继电器的意思就是通电以后开始计时，时间一到通电延时继电器的常闭触点变为常开触点，常开触点变为常闭触点。

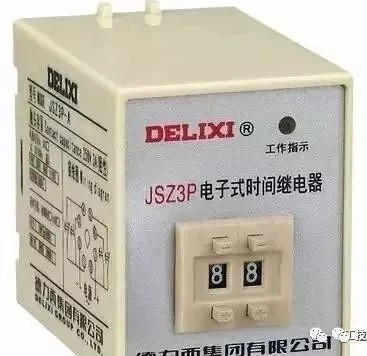

3、从上图可以看到一个88的数字，这里就是调节通电后延时时间，比如我们调到20秒，通电延时继电器就会在通电20秒后，通电延时继电器的常闭就会变为常开，常开就会变为常闭，所以这个功能就是调节延时时间。

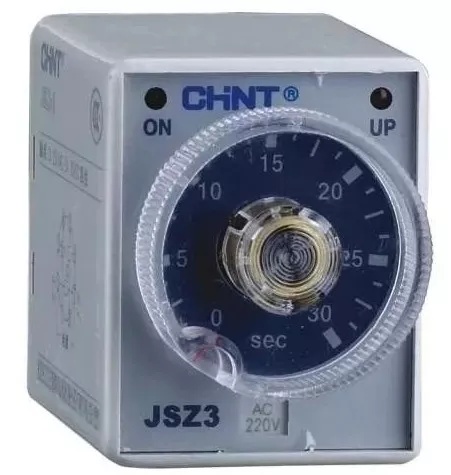

4、通过旋转按钮调节时间，但是道理都是一样的，都是调节延时时间的作用。

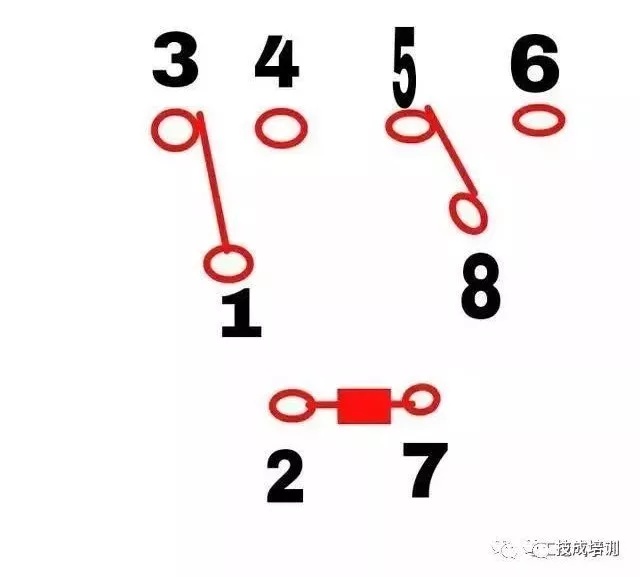

5、380伏延时继电器一般会有8个接触点，两个接触点是通电延时继电器的电压，也就是说是电源，另外还有6个接触点分为了两组跳转，如下图：

6、从上图可以看到2和7是时间继电器的电源，1,3,4是一组跳转接触点，8.5.6是另一组跳转接触点，意思就是通电后继电器开始延时，这时1和3是常闭点，1和4是常开点，8和5是常闭点，8和6是常开点，等通电延时继电器延时时间到了以后，1和3就会断开，1和4开始闭合，下一组跳转点同理，可以把他理解为一个开关。

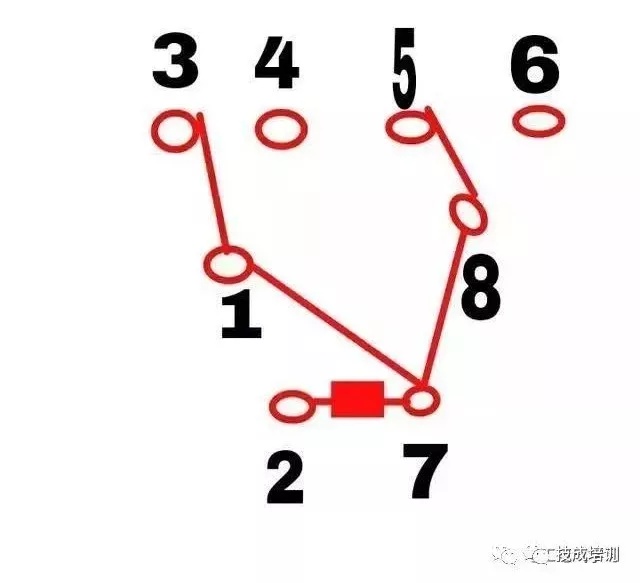

7、时间继电器平时不启动时只有一根电源是长待带电的，另一根通电就会开始延时，2是长带电，7是通电后开始延时，很好理解吧，7通电以后还要给1和8的电源，这样才能联通两组跳转点也就是开关，如上图，在电动机星三角启动中只需要一组跳转点就可以了，不同的时间继电器接线触点也不一样，我们要看下时间继电器的侧面有线路图，要看一下，那个触点是电源触点，那个是跳转触点，哪个是常闭和常开触点才能根据需要接线，品牌不同但是原理是一样的。

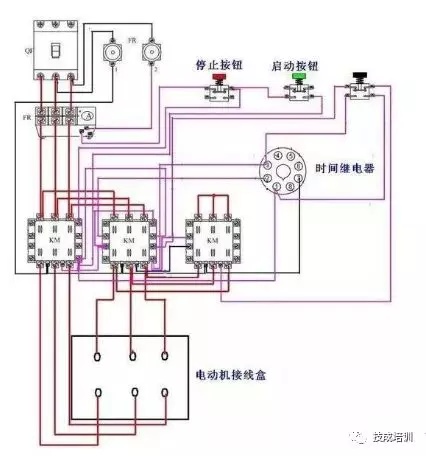

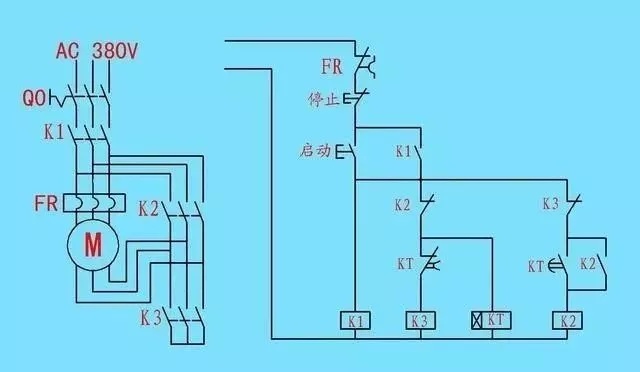

下图是时间继电器控制星三角启动的线路图
