1. 超体聚类——一种来自图像的分割方法

• 超体（super voxel）是一种集合，集合的元素是“体”。与体素滤波器中的体类似，其本质是一个个的小方块。与之前提到的所有分割手段不同，超体聚类的目的并不是分割出某种特定物体，其对点云实施过分割（over segmentation），将场景点云化成很多小块，并研究每个小块之间的关系。这种将更小单元合并的分割思路已经出现了有些年份了，在图像分割中，像素聚类形成超像素，以超像素关系来理解图像已经广为研究。本质上这种方法是对局部的一种总结，纹理、材质、颜色类似的部分会被自动的分割成一块，有利于后续识别工作。比如对人的识别，如果能将头发、面部、四肢，躯干分开，则能更好的对各种姿态、性别的人进行识别。

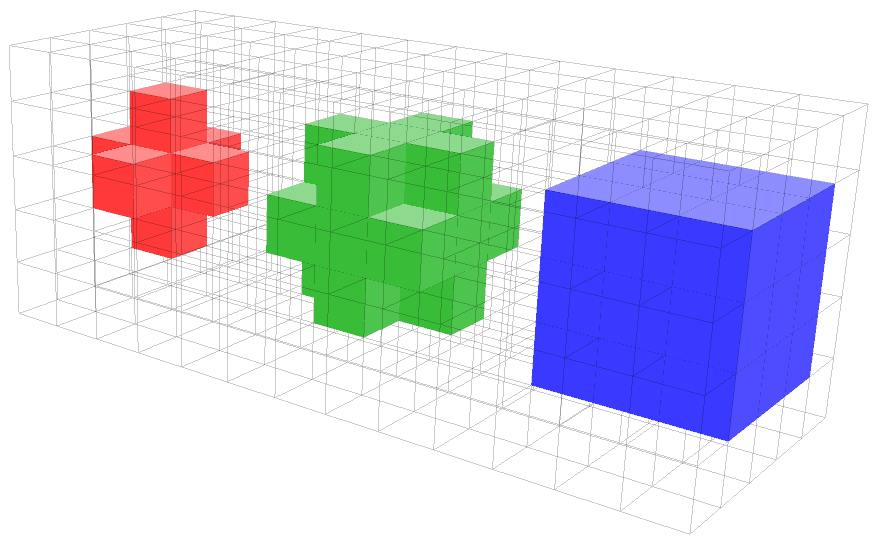

• 点云和图像不一样，其不存在像素邻接关系。所以，超体聚类之前，必须以八叉树对点云进行划分，获得不同点团之间的邻接关系。与图像相似，点云的邻接关系也有很多，如面邻接、线邻接、点邻接。其具体解释如下图：

• 基于超体聚类的点云分割，使用点邻接（蓝色）作为相邻判据。

2. 超体聚类的实现步骤

• 举个简单的例子来体会下超体聚类，其过程和结晶类似。但不是水结晶成冰，而是盐溶液过饱和状态下的多晶核结晶。所有的晶核（seed）同时开始生长，最终填满整个空间，使物质具有晶体结构。

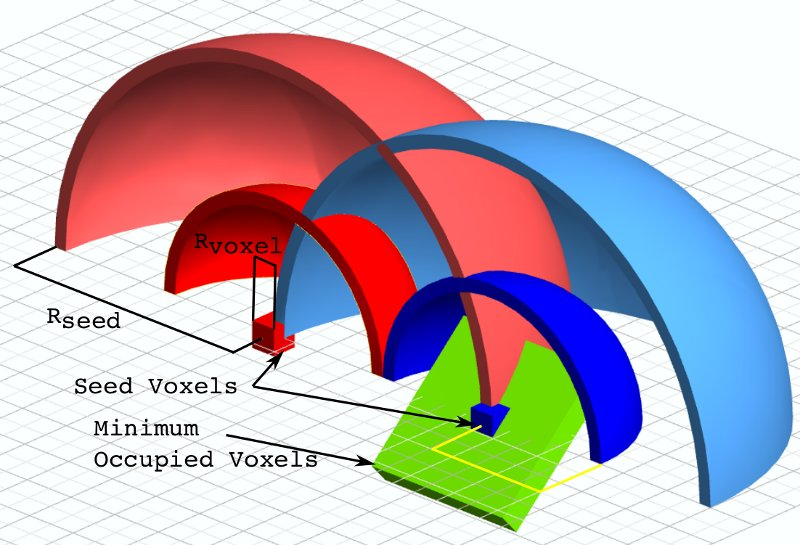

• 超体聚类实际上是一种特殊的区域生长算法，和无限制的生长不同，超体聚类首先需要规律的布置区域生长“晶核”。晶核在空间中实际上是均匀分布的，并指定晶核距离（Rseed)，再指定粒子距离（Rvoxel），再指定最小晶粒（MOV），过小的晶粒需要融入最近的大晶粒。关系如图所示：

• 有了晶粒和结晶范围之后，我们只需要控制结晶过程，就能将整个空间划分开了。结晶过程的本质就是不断吸纳类似的粒子（八分空间）。类似是一个比较模糊的概念，关于类似的定义有以下公式：

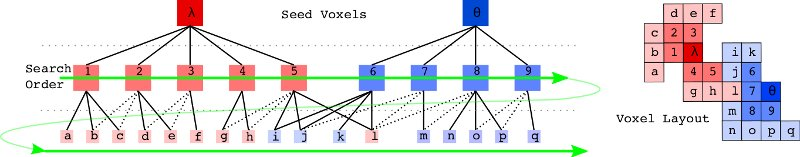

  公式中的Dc表示颜色上的差异，Dn表示法线上的差异，Ds代表点距离上的差异。w_*表示一系列权重，用于控制结晶形状。在晶核周围寻找一圈，D最小的体素被认为是下一个“被发展的党员”。需要注意的是，结晶过程并不是长完一个晶核再长下一个，而是所有的晶核同时开始生长（虽然计算机计算时必然有先后，但从层次上来说是同时的），其生长顺序如下图所示：

• 接下来所有晶核继续公平竞争，发展第二个“党员”，以此循环。最终所有晶体应该几乎同时完成生长，整个点云也被晶格所分割开来，并且保证了一个晶包里的粒子都是类似的。

3. PCL对超体聚类的实现

//设定结晶参数
float voxel_resolution = 0.008f;
float seed_resolution = 0.1f;
float color_importance = 0.2f;
float spatial_importance = 0.4f;
float normal_importance = 1.0f;//生成结晶器
pcl::SupervoxelClustering<PointT> super(voxel_resolution, seed_resolution);
//和点云形式有关
if(disable_transform)super.setUseSingleCameraTransform(false);
//输入点云及结晶参数
super.setInputCloud(cloud);
super.setColorImportance(color_importance);
super.setSpatialImportance(spatial_importance);
super.setNormalImportance(normal_importance);
//输出结晶分割结果：结果是一个映射表
std::map <uint32_t, pcl::Supervoxel<PointT>::Ptr > supervoxel_clusters;
super.extract(supervoxel_clusters);  //获得晶体中心
PointCloudT::Ptr voxel_centroid_cloud = super.getVoxelCentroidCloud();  //获得晶体
PointLCloudT::Ptr labeled_voxel_cloud = super.getLabeledVoxelCloud();

执行上述过程后，会将晶体映射成一系列数，数代表的是指向各个晶体的指针，可以通过getter函数，把晶体有关的信息拖出来，拖出来的是点云。

//将相连的晶体中心连起来并显示
std::multimap<uint32_t, uint32_t> supervoxel_adjacency;
super.getSupervoxelAdjacency(supervoxel_adjacency);  std::multimap<uint32_t,uint32_t>::iterator label_itr = supervoxel_adjacency.begin();
for ( ; label_itr != supervoxel_adjacency.end(); )
{//First get the labeluint32_t supervoxel_label = label_itr->first;//Now get the supervoxel corresponding to the labelpcl::Supervoxel<PointT>::Ptr supervoxel = supervoxel_clusters.at(supervoxel_label);//Now we need to iterate through the adjacent supervoxels and make a point cloud of themPointCloudT adjacent_supervoxel_centers;std::multimap<uint32_t,uint32_t>::iterator adjacent_itr = supervoxel_adjacency.equal_range(supervoxel_label).first;for ( ; adjacent_itr!=supervoxel_adjacency.equal_range(supervoxel_label).second; ++adjacent_itr){pcl::Supervoxel<PointT>::Ptr neighbor_supervoxel = supervoxel_clusters.at(adjacent_itr->second);adjacent_supervoxel_centers.push_back(neighbor_supervoxel->centroid_);}//Now we make a name for this polygonstd::stringstream ss;ss << "supervoxel_" << supervoxel_label;//This function is shown below, but is beyond the scope of this tutorial - basically it just generates a "star" polygon mesh from the points givenaddSupervoxelConnectionsToViewer(supervoxel->centroid_, adjacent_supervoxel_centers, ss.str(), viewer);//Move iterator forward to next labellabel_itr = supervoxel_adjacency.upper_bound(supervoxel_label);
}

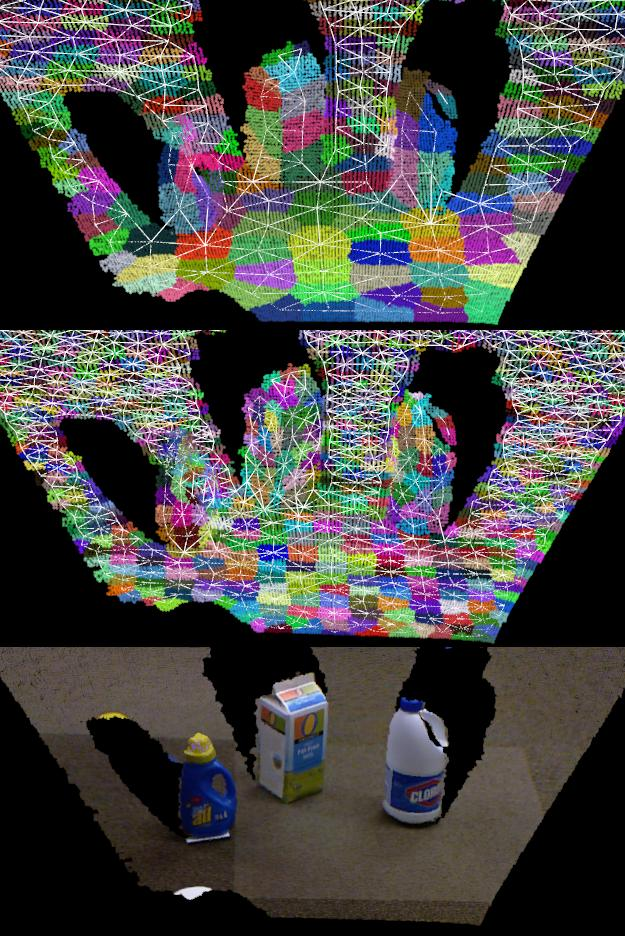

至此，生成了不同的晶体之间的邻接关系。结果如下所示（不同晶核距离0.1m，0.05m)：

此方法主要为识别做前期准备，但我认为，这种东西用在三维视觉+有限元倒是极好的，可以在不使用应变片的前提下对物体各个部分应变进行直接测量。在已知力的情况下可以建立物体刚度和应变的关系，貌似钢包回转台的受力分析可以这样解决。但是实际工业机械哪有那么多花花绿绿的给你分割，很难形成有效的对应点匹配。
