基本共集放大电路

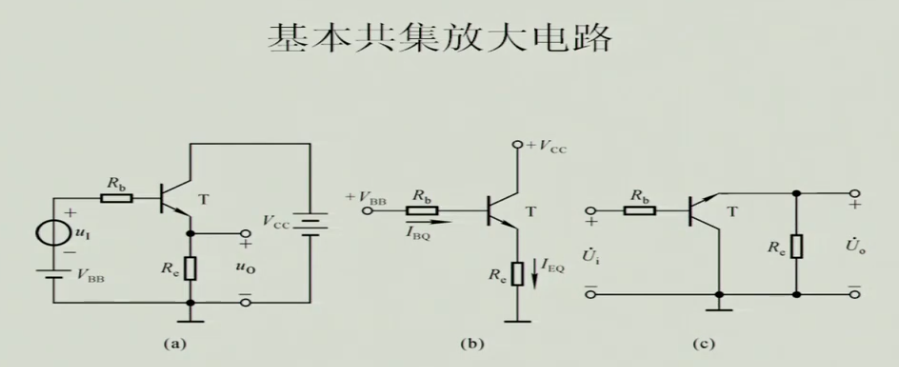

图a是基本共集放大电路，从基极与发射极进行输入，从发射极进行输出，共用的是集电极（这个公用在交流通路中很直观），所以叫做共集放大电路。
图b是基本共集放大电路的直流通路
图c是基本共集放大电路的交流通路

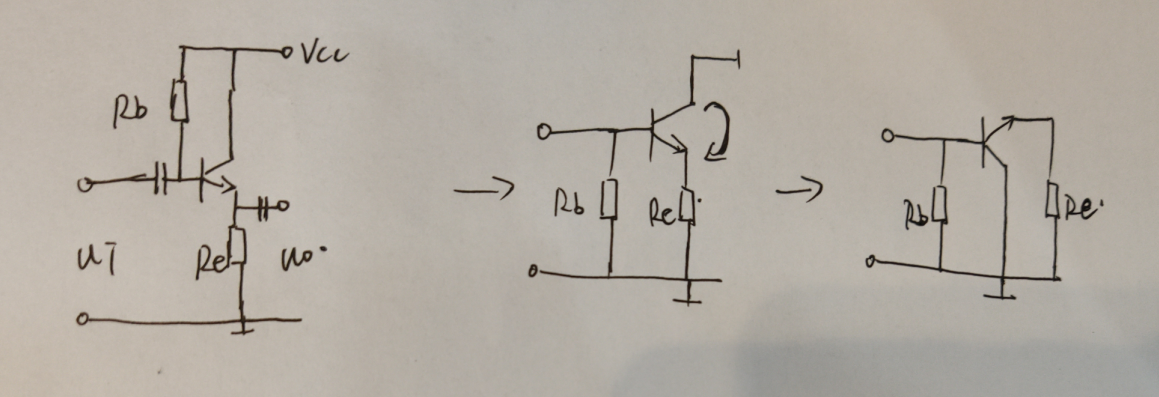

直流通路十分简单，交流通路的画起来可能有些费劲，下图一步步转换一下。

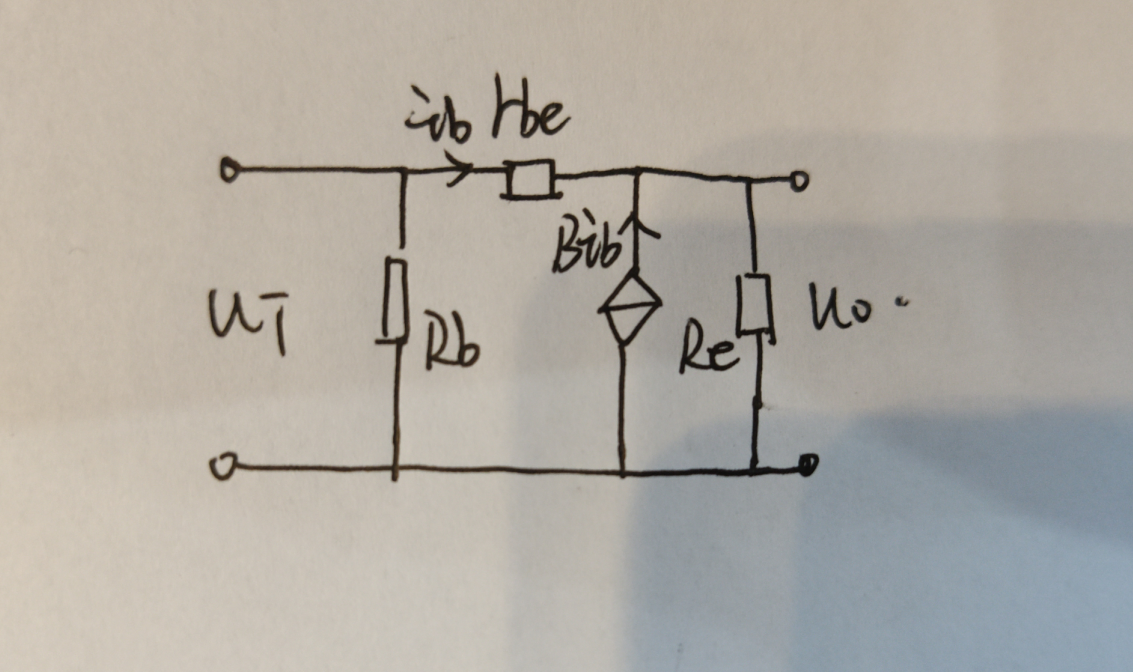

得到交流通路之后，再做出他的简化H参数等效模型

其参数如下

基本共集放大电路相比基本共射放大电路而言，他没有电压放大作用，有电流放大作用，也是功率放大，他的输入电阻相比较于基本共射的rbe而言要大的多，所以适合放到前端去抢信号，输出电阻相比共射的Rc而言要小的多，所以输出的电压稳定性很好。因其再射极输出又称为射极输出器。
