本篇是《基于博途V15 西门子S7-1200 星三角启动实例演示》和《基于博途V15 西门子S7-1200 星三角启动仿真演示》后续篇，看懂本篇文章之前请大家关注我，然后查找相关文章，学习之后再学习此篇。也请专业领域的大神批评指正。

感谢大家关注与支持！

步骤

1.下载程序到仿真软件中 具体做法见《基于博途V15 西门子S7-1200 星三角启动仿真演示》

2.在电机控制-PLC_1-程序块-选中Main[OB1]

点击启用/禁用监视

3.进入监控调试界面

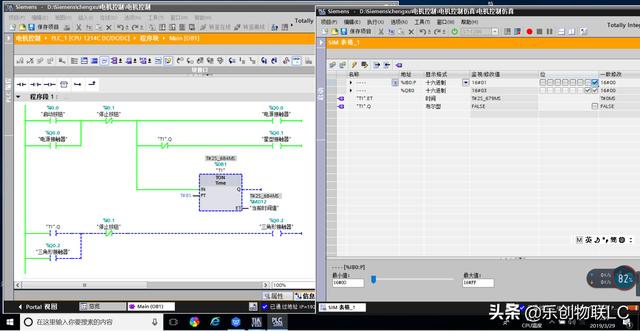

4.在仿真软件S7-PLCSIM V15.1中 点击I0.0启动按钮

可以观察程序块中动作过程

点击I0.0 启动按钮

Q0.0 电源接触器动作

Q0.1 星型接触器动作

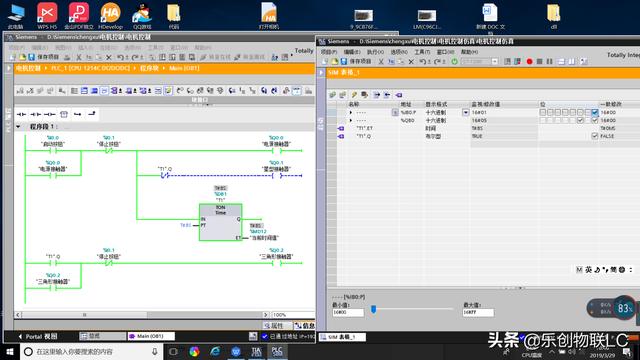

5.8S延时后

I0.0 启动按钮

Q0.0 电源接触器动作

Q0.2 三角型接触器动作

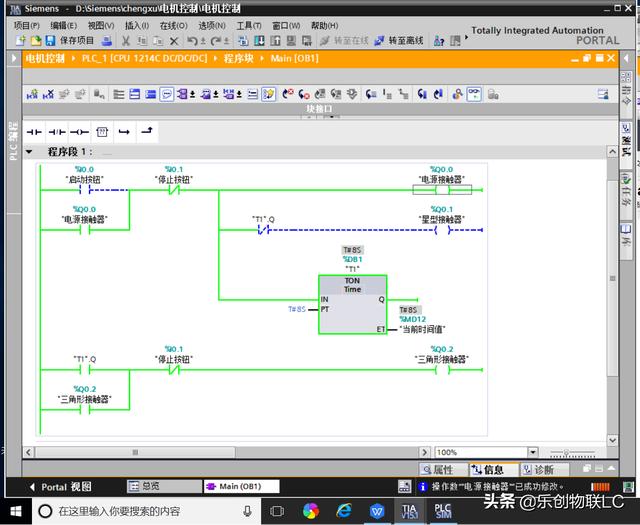

6.仿真停止

I0.1 停止按钮动作 其他动作全部停止

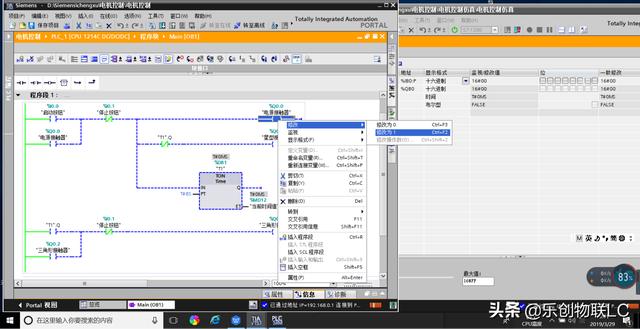

7.也可以在程序块中 选择修改 修改为1进行调试程序

本文只起到抛砖引玉作用，也方面后续遗忘，查找学习方面之用。请大家多多关注！
