序言

之前我们分享了，如何使用STM32驱动OLED液晶屏，讲了SSD1306控制芯片的驱动，对其驱动时序和常用命令做了介绍，详细请参考下面链接：

STM32驱动0.96寸OLED液晶屏

上篇中我们已经实现在OLED屏上显示出英文字符，除去数字、字母、符号等，OLED还能显示汉字、图片及任意图形。今天我们来介绍一下取模软件的使用，看看如何在OLED屏上显示中文，具体实现如下。

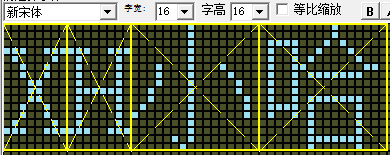

字幕显示原理

我们用的OLED液晶屏是由128*64个发光点阵组成，即分辨率是128*64。
ASCII码可以6*8、8*8、8*16像素，汉字一般显示像素为16*16。
一般为了显示效果理想，英文和数字常选用8*16像素显示。

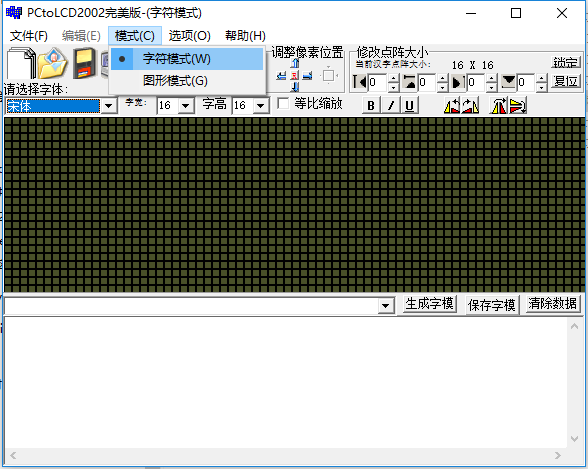

取模软件设置

推荐使用比较好用的取模软件：PCtoLCD2002。

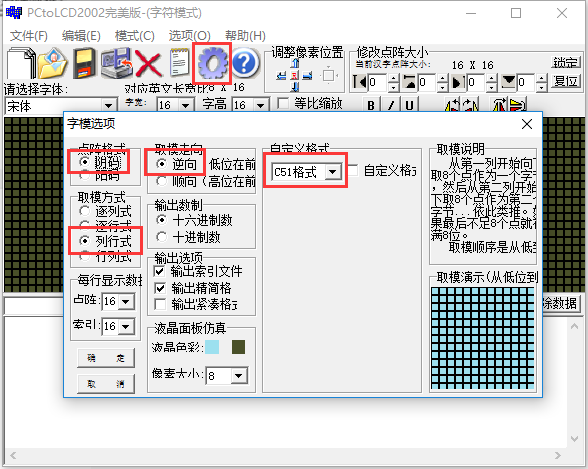

字模选项设置

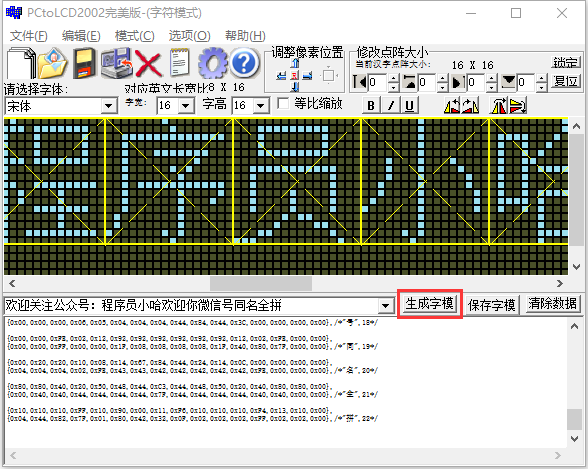

生成字库

将生成的字库信息复制到工程中待用，一般都是把自定义的字库放到一个单独的.h文件中。

硬件连接

测试电路连接：
GND—地
VCC—3.3V
D0—接PB9，作为SPI总线的CLK时钟引脚，时钟
D1—接PB8，作为SPI总线的MOSI数据引脚，数据输入
RES—接PB7
D/C—接PB6，高电平为写数据，低电平为写命令
CS—片选，接PB5，接地选中SSD1306

代码实现

显示汉字函数实现：
其中x为第一个像素在行中的位置，范围为0-127；
如果一行占8个像素，那么y代表行号，范围为0-7。
no为咱们自定义字库数组中的索引。

void OLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no)
{      			    uint8_t t,adder=0;OLED_Set_Pos(x,y);	for(t=0;t<16;t++){OLED_WR_Byte(Hzk[2*no][t],OLED_DATA);adder+=1;}	OLED_Set_Pos(x,y+1);	for(t=0;t<16;t++){	OLED_WR_Byte(Hzk[2*no+1][t],OLED_DATA);adder+=1;}
}

main函数实现：

#include "stm32f10x.h"
#include "delay.h"#include "oled.h"int main(void)
{int i = 0;//延时函数初始化 	 delay_init();OLED_Init();OLED_Clear();//OLED_ShowString(0,4,(u8 *)" 0.96 OLED Demo ");   for(i=0;i<8;i++){OLED_ShowCHinese(i*16,0,i+0);  }for(i=0;i<5;i++){OLED_ShowCHinese(i*16,2,i+8);  }  	for(i=0;i<3;i++){OLED_ShowCHinese(i*16,4,i+13);  }for(i=0;i<7;i++){OLED_ShowCHinese(i*16,6,i+16);  }while(1) {		delay_ms(10); }
}

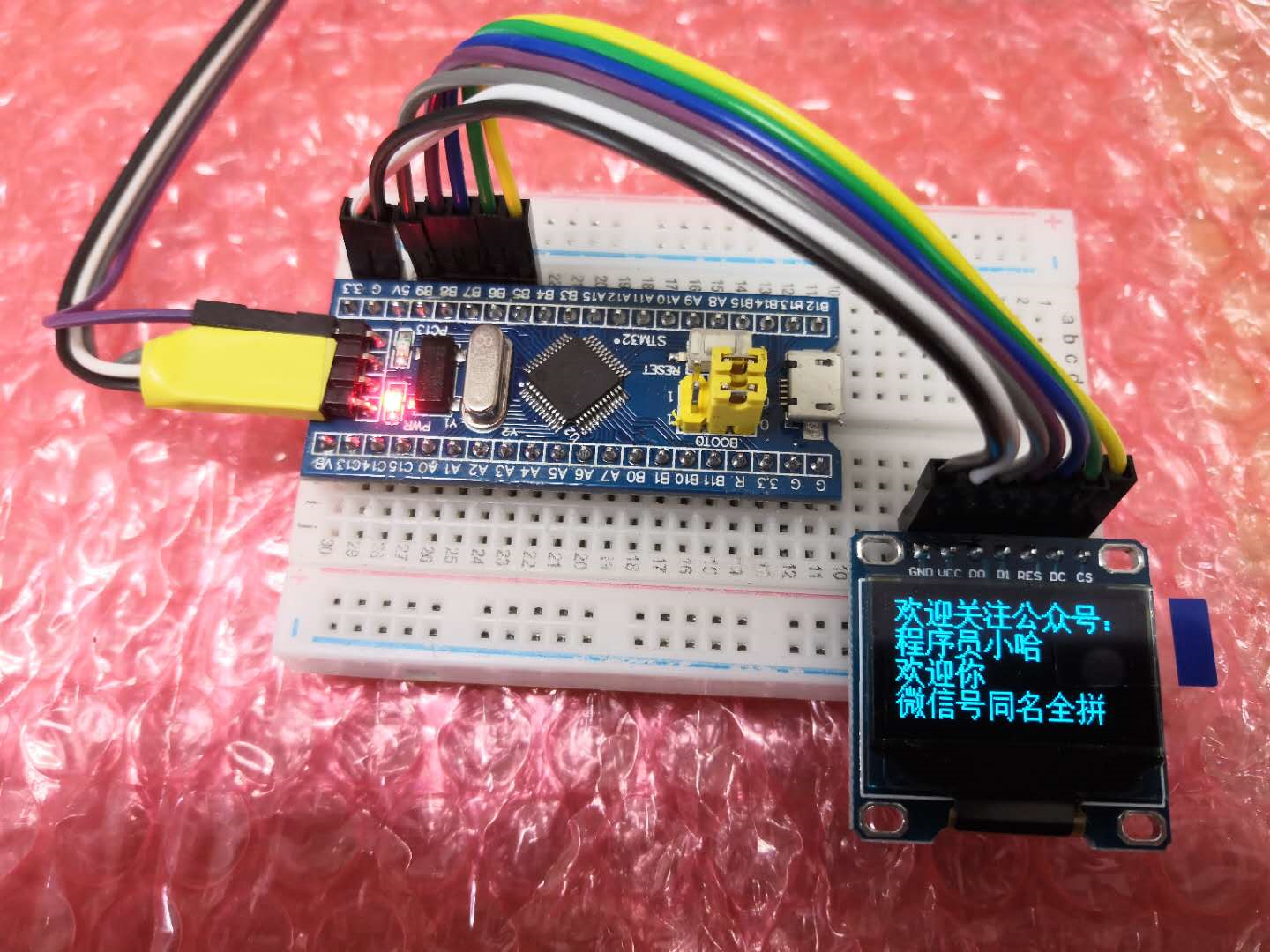

测试结果

资料下载

有需要工程源码及相关软件的可以加我微信。
