小熊派GD32开发（4）— 自定义printf函数和NBIoT模组通信

一、硬件连接

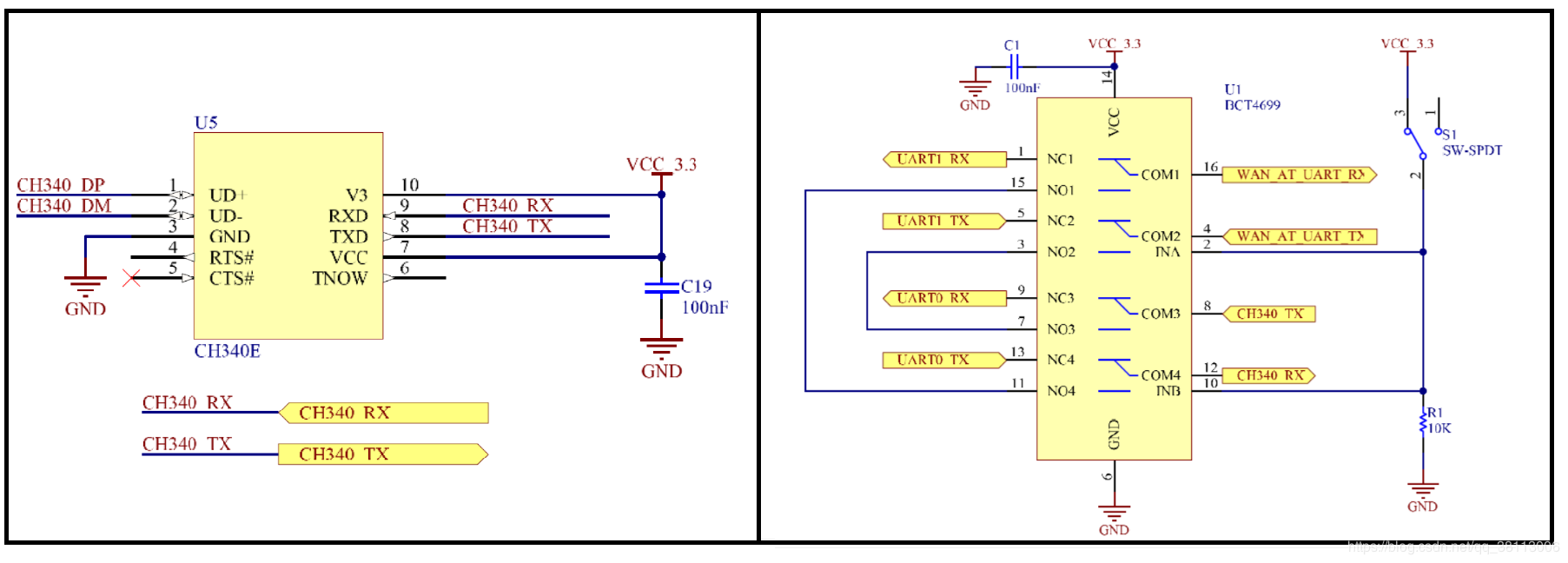

通过查看原理图我们可以看到，当【UART通信选择开关】拨向【AT-MCU】时，无线通信模组的串口连接到MCU的UART1。
在这里插入图片描述

二、修改USART驱动程序

在上一个工程：小熊派GD32开发（3）— DMA+空闲中断接收不定长数据的基础上，修改usart.c和usart.h两个文件。
在usart.c里添加USART1串口初始化函数，通过查看原理图和参考手册，可以得到USART1的TX引脚为PA2，RX引脚为PA3，USART1_RX的DMA使用的是MDA0的通道5。USART1串口初始化函数如下：

/* USART1串口初始化函数* 参数：波特率* 返回值：无	*/
void uart1_init(uint32_t bound)
{dma_parameter_struct dma_init_struct;	/* DMA配置参数结构体 */rcu_periph_clock_enable(RCU_GPIOA);		/* 使能 GPIOA 时钟 */ rcu_periph_clock_enable(RCU_USART1);	/* 使能 USART1 时钟 */rcu_periph_clock_enable(RCU_DMA0);		/* 使能 DMA0 时钟 *//* PA2  复用为 USART1_Tx */gpio_init(GPIOA, GPIO_MODE_AF_PP, GPIO_OSPEED_50MHZ,GPIO_PIN_2);/* PA3  复用为 USART1_Rx */gpio_init(GPIOA, GPIO_MODE_IN_FLOATING, GPIO_OSPEED_50MHZ,GPIO_PIN_3);/* USART1 初始化配置 */usart_deinit(USART1);usart_baudrate_set(USART1, bound);						/* 设置波特率 */usart_receive_config(USART1, USART_RECEIVE_ENABLE);		/* 使能接收 */usart_transmit_config(USART1, USART_TRANSMIT_ENABLE);	/* 使能发送 */	usart_enable(USART1);/* USART1 DMA 接收配置*/dma_deinit(DMA0, DMA_CH5);dma_init_struct.direction = DMA_PERIPHERAL_TO_MEMORY;		/* 外设到内存 */dma_init_struct.memory_addr = (uint32_t)dma_buffer1;		/* 设置内存接收基地址 */dma_init_struct.memory_inc = DMA_MEMORY_INCREASE_ENABLE;	/* 内存地址递增 */dma_init_struct.memory_width = DMA_MEMORY_WIDTH_8BIT;		/* 8位内存数据 */dma_init_struct.number = sizeof(dma_buffer1);dma_init_struct.periph_addr = ((uint32_t)0x40004404);		/* 外设基地址,USART1数据寄存器地址 */dma_init_struct.periph_inc = DMA_PERIPH_INCREASE_DISABLE;	/* 外设地址不递增 */dma_init_struct.periph_width = DMA_PERIPHERAL_WIDTH_8BIT;	/* 8位外设数据 */dma_init_struct.priority = DMA_PRIORITY_ULTRA_HIGH;			/* 最高DMA通道优先级 */dma_init(DMA0, DMA_CH5, &dma_init_struct); 					/* 按照结构体的配置初始化DMA */  dma_circulation_disable(DMA0, DMA_CH5);			/* 关闭DMA循环模式 */dma_memory_to_memory_disable(DMA0, DMA_CH5);	/* DMA内存到内存模式不开启 */dma_channel_enable(DMA0, DMA_CH5);				/* 使能DMA传输 */usart_dma_receive_config(USART1, USART_DENR_ENABLE);	/* USART1 DMA接收模式开启 */nvic_irq_enable(USART1_IRQn, 1, 1);		/* USART中断设置，抢占优先级1，子优先级1 */usart_interrupt_enable(USART1, USART_INT_IDLE);			/* 使能USART1空闲中断 */
}

添加所需要的全局变量

/* USART1 DMA接收缓冲区 */
uint8_t dma_buffer1[256];
/* USART1待处理串口数据缓冲区 */
uint8_t rx1_date_buf[256];
/* USART1待处理数据个数：大于1为有数据待处理，0为没有数据待处理*/
uint32_t USART1_RX_NUM = 0;

在usart.h里添加

/* USART1待处理串口数据缓冲区 */
extern uint8_t rx1_date_buf[];
/* USART1待处理数据个数：大于1为有数据待处理，0为没有数据待处理*/
extern uint32_t USART1_RX_NUM;

然后实现串口1中断服务程序

/* 串口1中断服务程序 */
void USART1_IRQHandler(void)
{if(RESET != usart_interrupt_flag_get(USART1, USART_INT_FLAG_IDLE)) //空闲中断{usart_interrupt_flag_clear(USART1,USART_INT_FLAG_IDLE);	/* 清除空闲中断标志位 */usart_data_receive(USART1);								/* 清除接收完成标志位 */dma_channel_disable(DMA0, DMA_CH5);						/* 关闭DMA传输 */USART1_RX_NUM = sizeof(dma_buffer1) - dma_transfer_number_get(DMA0,DMA_CH5);memcpy(rx1_date_buf,dma_buffer1,USART1_RX_NUM); /* 转存数据到待处理数据缓冲区*/rx1_date_buf[USART1_RX_NUM] = '\0';	/* 添加字符串结束符 *//* 重新设置DMA传输 */dma_memory_address_config(DMA0,DMA_CH5,(uint32_t)dma_buffer1);dma_transfer_number_config(DMA0,DMA_CH5,sizeof(dma_buffer1));dma_channel_enable(DMA0, DMA_CH5);		/* 开启DMA传输 */}
}

三、自定义printf函数

首先，创建一个数组用来存放需要发送的数据

/* USART1发送缓冲,最大512字节(可修改)*/
static uint8_t USART1_TX_BUF[512];

然后添加一个头文件

#include <stdarg.h>

接下来我们自定义usart1的printf函数

/* 串口1,printf 函数，需要确保一次发送数据不超过sizeof(USART1_TX_BUF)字节* 参数：需要发送的数据，不定长参数，可实现格式化* 返回值：无	*/
void u1_printf(char* fmt,...)
{  uint32_t i,j; va_list ap; va_start(ap,fmt);vsprintf((char*)USART1_TX_BUF,fmt,ap);va_end(ap);i=strlen((const char*)USART1_TX_BUF);		//此次发送数据的长度for(j=0;j<i;j++)							//循环发送数据{while (RESET == usart_flag_get(USART1, USART_FLAG_TBE));	usart_data_transmit(USART1, (uint8_t)USART1_TX_BUF[j]);}
}

四、编写main函数

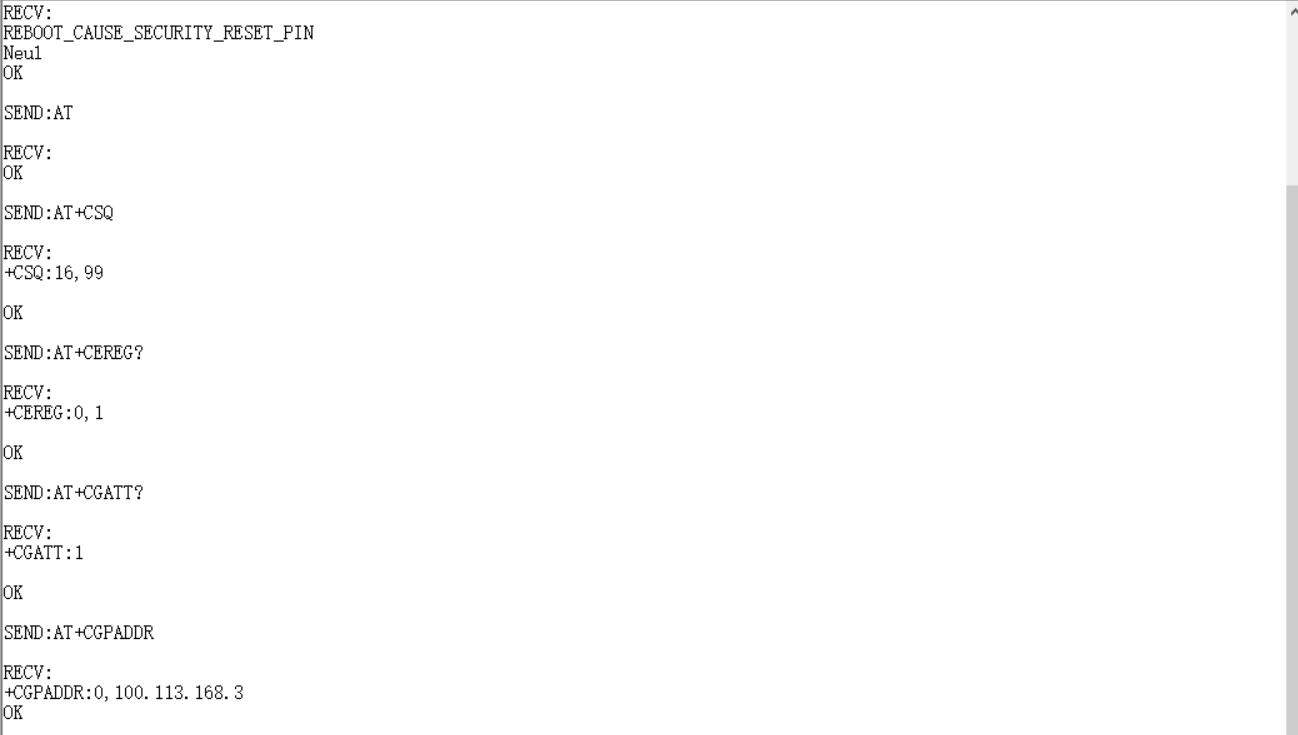

我们在main函数中，通过MCU作为中转，使NBIoT模组和PC的串口助手通信。

int main(void)
{int t = 0;systick_config();	/* 配置系统时钟 */LED_init();			/* 初始化 LED */	uart_init(115200);	/* 初始化USART0 */uart1_init(9600);	/* 初始化USART1 */printf("Hello world! \r\n");while(1){if(USART_RX_NUM > 0){printf("SEND:%s\r\n", rx0_date_buf);u1_printf("%s",rx0_date_buf);USART_RX_NUM = 0;}if(USART1_RX_NUM > 0){printf("RECV:%s\r\n", rx1_date_buf);USART1_RX_NUM = 0;}delay_1ms(10);t++;if(t % 200 == 0) LED(0);else if(t % 200 == 100) LED(1);}
}
