键盘可以算作PC上最古老的设备了，它的出现使得人类可以用非常简单的方法与电脑进行交互。同样的，由于各种历史原因，键盘也是PC上最复杂，兼容性问题最多的设备之一(类似的还有硬盘，不过从IDE到SATA的进化过程中，标准明确，兼容性问题少多了)。

网上流传着一篇DIY USB键盘转换为无线的文章，非常不幸的是，那篇文章是错误的，很明显的错误是作者认为键盘是单向传输，而实际上传输是双向的。比如，USB每次通讯都需要HOST和SLAVE的参与，即便是PS2键盘的通讯也同样如此。此外，大小写键之类切换是主机端进行控制的。

硬件部分Arduino UNO , USB Host Shield 和 HID 蓝牙芯片。强调一下这里使用的是 HID 蓝牙芯片，并非普通的蓝牙串口透传芯片。关于这个模块可以参考我在【参考1】中的实验。

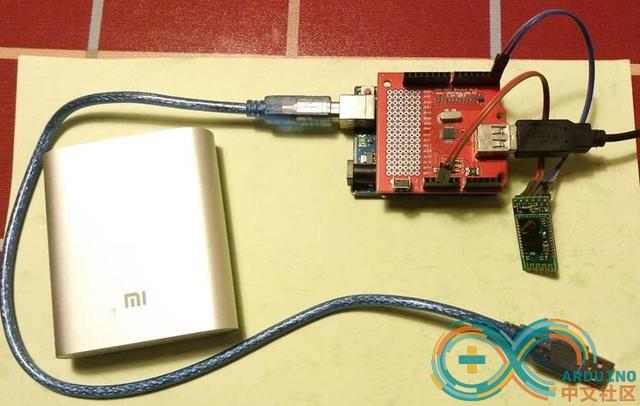

硬件连接很简单，USB HOST Shield插在 Arduino上，然后VCC/GND/TX/RX将Arduino 和 HID蓝牙模块连接在一起。

原理：首先，为了通用性和编程简单，我们用USB HOST发送命令把键盘切换到Boot Protocol 模式下。这样即使不同的键盘，每次发出来的数据也都是统一的格式。然后，我们直接读取缓冲数据就可以解析出按键信息了。最后，将取下来的按键信息(ScanCode)按照HID蓝牙模块的格式要求通过串口送到模块上，主机端就收到了。

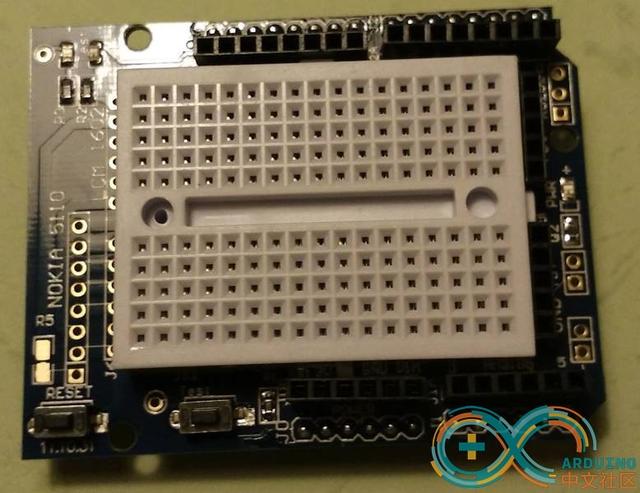

上述连接就可以正常工作了，但是为了美观和提高可靠性，我找到之前买的一个面包板Shield。

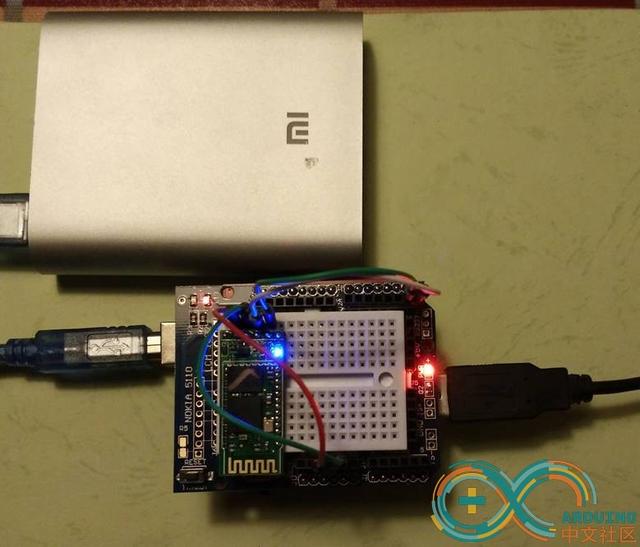

插好之后就是这样

原理上就是用 Arduino 来控制 USB Host Shield 解析键盘数据，随后将数据按照蓝牙模块的格式发送出去。从接收端的角度来看，整体就是一个蓝牙键盘，通过这样既可实现USB键盘对蓝牙的转接。

限于篇幅，具体代码请搜索 “ARDUINO打造USB蓝牙键盘转接器”。

特别注意：

1. 因为我们使用的是最简单的Boot Protocol，所以如果你的键盘上有音量键之类的有可能失效；

2. 我不确定是否所有的键盘都会支持 Boot Protocol ，从之前玩USB鼠标的经验来看，确实有可能；

3. 供电部分没有经过优化，不知道电力消耗如何，不确定一个充电宝能够工作的时间；

最后讲一个小故事：有一次我去实验室，发现他们在折腾键盘。那是一款带着音量控制功能的键盘。系统测试的时候发现，按一下键盘音量键之后，屏幕上显示的音量会跳2格。从原理上说，按下那个键之后，键盘发出特定的Scan Code，系统中还有个专门响应这个Scan Code的程序然后在屏幕上绘制音量指示方块。蛮有意思的一件事情是：很多人认为大公司有操控供应商的能力，供应商在大厂面前会唯唯诺诺，这也是高层会有的想法，问题是底层人员未必吃这一套。每次想起这个事情，我都要想起敏感字关于矛盾的辩证法的论证。这个事情就是双方的下层在不停的扯，更准确的说，是键盘厂商，软件开发商和我们在一起纠缠，键盘厂商说同样的键盘在其他人家用起来没问题，软件开发商说我的软件在之前的机型上一直用，我们的人说，少扯淡，赶紧解决，前后一个多月都没有搞定…….那时候，组里刚买了一个usb逻辑分析仪，我用着感觉很好玩。于是，我就用逻辑分析仪测试了一下键盘，测试的结果是，键盘发出来的 Scan Code没有问题，每次按键都是一个Press一个Release，所以真相肯定是写上位机程序的软件厂商搞错了什么。截图附带着数据包一起丢给三方。这是最底层的传输，如果依然嘴硬，那只能落下笑柄而已。然后很快软件厂商就服软自己去修改了。只是说说我经历的事情，如果非要说出一些道理的话这个故事是为了说明：USB逻辑分析仪很有用……

就是这样.
