原标题：各种信号是如何发生的：锯齿波、方波、正弦波
锯齿波

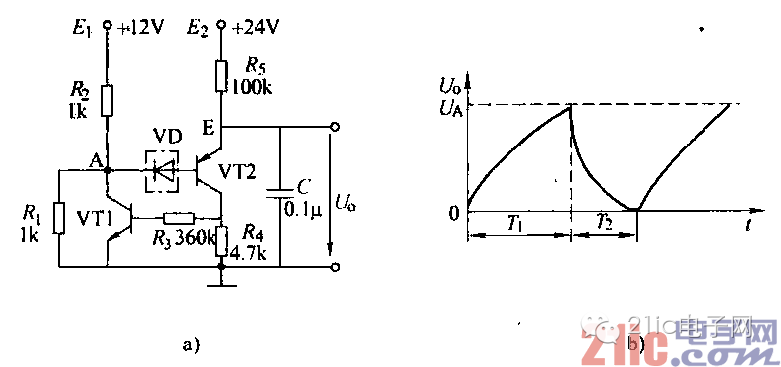

所示是应用互补电路组成的锯齿波发生器。在图中，马为VT1基极的限流电阻，在导通时，防止过大的基极电流流过晶体管VT1的基极，R4为晶体管VT2集电极漏电流的泄放电阻，以保证在VT2截止时，VT1可靠截止。一般情况下，电源岛>EJ。当电源接通时，由于电容器C中无电荷，所以两端电压为零(U0—0)，这时对晶体管VT2来说，发射极电位为零，基极电位就是A点的电位，故UA >UE。晶体管VT2截止．VT1基极中也无电，处于截止状态。电容器C通过电阻Rs被电源充电，随着充电时间的增加，E点电位也不断上升。当E点的电位超过A点电位时，VT2进入放大区，它的集电极电流通过电阻R3流向VT1的基极，VT1同样脱离截止而进入放大区，VT2的集电极电流通过VT1放大后，重新反馈到VT2的基极，这样，正反馈的结果，迫使VT1、VT2都处于饱和状态。电容器C通过饱和晶体管VT1、VT2放电。 随着放电时间的增加，电容器C的电压不断降低。当E点的电压降到一定值时，若参数选得合适，这时，晶体管VT1的基极电流不足以维持VT1的饱和，电路就要转向截止，通过正反馈使VT2也为截止状态，电路进人第二个循环过程。输出波形如图。
方波
龟源刚一接通时．由于两个晶体管的基极分别通过基极电阻与电源vo相连接，故两个管子都有导电的趋向。但是两个管子中的电流不可能完垒相等，这是因为管子特性不是，4格)对称，寄生电容不是完全相同等原因，总有一个管子导电强些，假如是VT1，则VT1的集电极电流Ja增加，VT1的集电极电压Ud就会下降，由于电容cl两端电压不能突变，故VT1集电极电压的变化全部加到VT2的基极上，使VT2基极电位Uh2下降，从而使几减小，VT2基板电流的减小t又导致VT2集电极电流Id的减小和集电极电压Ud的升高，此电压的变化，通过C2的耦合，又全部加到VT1的基极上，使VT1的基极电流Ibl增加，以致VT1的集电极电流越来越大，形成一个正反馈的过程。
正弦波
正弦振荡电路由下列几部分组成；放大部分：由运算放大器pLA741、RP、Ri组成稳幅环节，它和运算一起构成基本放大电路。选频网络由R3 Ci串联和RzG并联组成。 正反馈网络：由电容C跨接于放大器输入、输出之间来形成。由C．、Rz Cz串并联和放大器结合，构成具有选频特性的正反馈。 由选频网络的特性可知，网络的固有频率fa =l／2 [C (Rz -Ri=R、cI =C2 =C)]，在此频率下，放大器输出电压与反送到同相输入端的电压相位相同，满足正反馈，其正反馈系数F=Ui+/Uo -1／3为最大。根据正弦振荡电路的自激振荡条件可知，该频率必须满足自激振荡的要求。但由于运算放大器开环增益A很大，故AF=A×F≥1，输出电压波形产生严重的失真(近似为方渡)。为此，在电路中加入R、RP组成的负反馈．目的是消除失真。这样基本放大电路就成为具有负反馈网络的同相输入的放大器，改变了基本放大电路的电压放大倍数。根据正弦振荡电路幅值平衡条件AvF F-1，可知，当AwF
