以下内容来自于唐成老师的公开课内容，感谢老师不吝分享，仅限于学习交流。如有侵权，及时删除。

借助wiki上的解释：

Multiversion concurrency control (MCC or MVCC), is a concurrency control method commonly used by database management systems to provide concurrent access to the database and in programming languages to implement transactional memory.

MVCC如何实现

• 简单说，就是更新数据时，保留原先版本的数据， 即一行数据存在多个版本。

• 实现方法： – 回滚段的实现方法(Oracle、MySQL Innodb的实现方 法) – 在原先的数据文件中的旧版本数据不删除，生成新版 本的数据(PostgreSQL的实现方法)

• 通常与事务的功能集成在一起：

• 但MVCC时事物回滚或提交之后，旧版本的数据 仍然需要保留一段时间，是延迟清除的。

旧版本数据延迟清除的原因

• 就是为了提供快照读(一致性读)的功能

• 对于Read Commited隔离级别：需要保证当开始 执行一个SQL之后，这个SQL是读一个不变的快 照的数据，即使在这个SQL执行过程中有其它的事务提交了，这些提交的数据对于这个SQL也是 看不到了，这样保证了数据的一致性。

• 对于Read Repeatable隔离级别：从这个事务开 始之后，看到的数据就是一个不变的数据，执行 相同的SQL总是可以看到相同的数据。所以叫"可重复读"

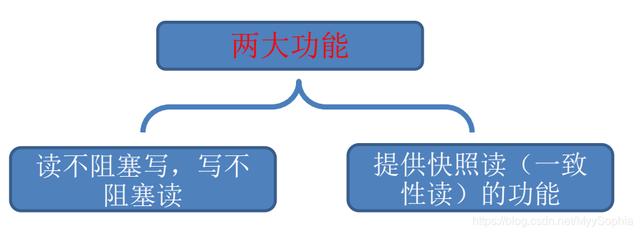

快照读(一致性读)的用途

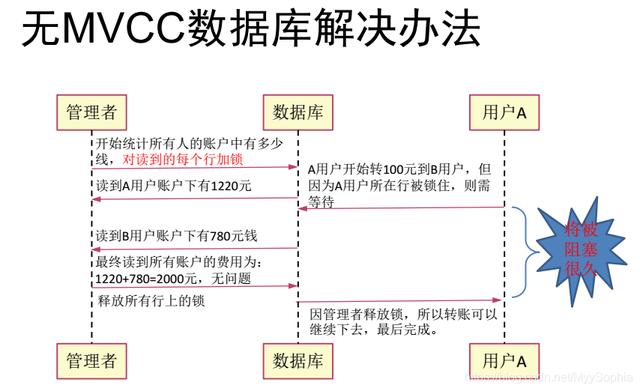

如果没有MVCC的解决方案

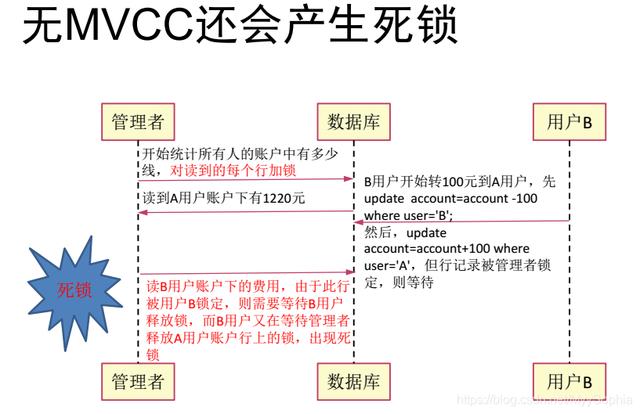

管理者在事务中持有对A的锁，等待获取B的锁，而用户B在事务中持有对B的锁，等待获取A的锁，于是便发生了死锁。

MVCC总结

• 查询和更新、删除、插入操作互相不阻塞

• 当开始一个查询后，读到的数据总是查询 开始时那个时间点的快照

1. 在查询开始后，发生的变更(即使已提交)， 这次查询也是看不到的。
2. 一个事务无论运行多长时间，看到数据都是相 同的
3. 不同开始时间的事务中相同的查询，返回的数 据也可能不同

Mysql MVCC实现

Innodb的事务的相关概念

• redo log – 在变更数据之前，把变更先记录到一个文件中， 称为redo log

• undo log – 与redo log相反，undo log是为回滚而用

• rollback segment – 在Innodb中，undo log被划分为多个段，具体 某行的undo log就保存在某个段中，称为回滚 段。

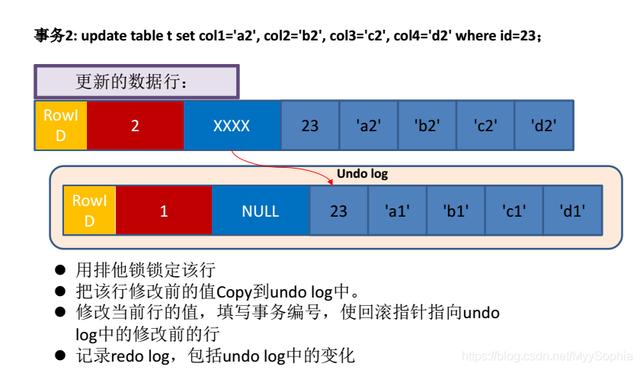

Innodb多版本的实现

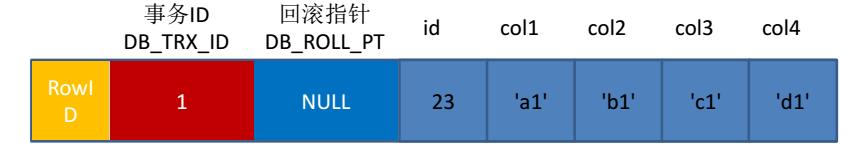

事务1：insert t(id, col1,col2,col3,col4) values(23,'a1','b1','c1','d1');

行上有三个隐含字段：分别对应该行的rowid、事务号和回滚指针， id、Col1～Col4是表格列的名字，23、'a1'～'d1'是其对应的数据。

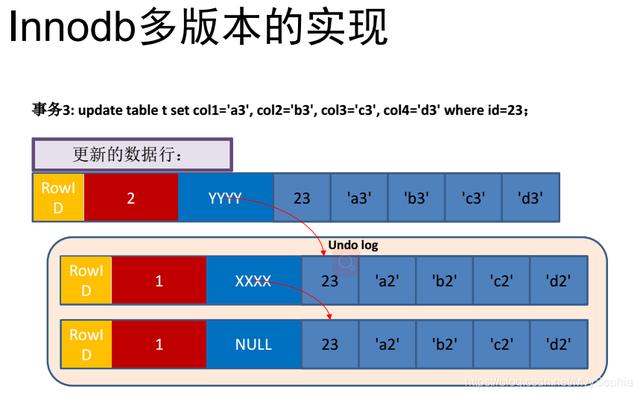

• 多次更新后，回滚指针会把不同版本的记录 串在一起。
• 在Innodb中存在purge线程，它会查询哪些 比现在最老的活动事务还早的undo log，并 删除它们，从而保证undo log文件不至于无 限增长。

Innodb的事务的提交与回滚

提交与回滚

– 当事务正常提交时，Innodb只需要更改事务状 态为COMMIT即可，不需做其他额外的工作

– Rollback需要根据当前回滚指针从undo log中 找出事务修改前的版本，并恢复。

• 如果事务影响的行非常多，回滚则可能会很慢，根 据经验值没提交的事务行数在1000～10000之间， Innodb效率还是非常高的，大量的回滚效能会影响。

• 回滚时，也会产生redo日志 – Innodb的COMMIT效率高，Rollback代价大

Innodb的可见性判断

• InnoDB表会有三个隐藏字段

– 6字节的DB_ROW_ID

– 6字节的DB_TX_ID

• InnoDB内部维护了一个递增的tx id counter，其当 前值可以通过show engine innodb status获得

– 7字节的DB_ROLL_PTR(指向回滚段的地址)

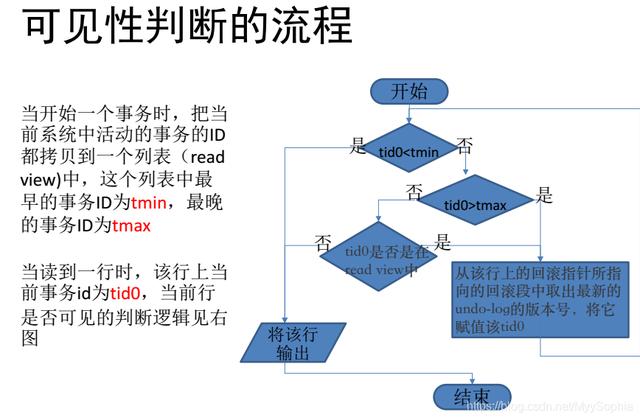

可见性比较的方法：

– 并不是用当前事务ID与表中各个数据行上的事 无ID去比较的

– 在每个事务开始的时候，会将当前系统中的所 有的活跃事务拷贝到一个列表中 (read view)， 根据read view最早一个事务ID和最晚的一个事 务ID来做比较的，这样就能确保在当前事务之 前没有提交的所有事务的变更以及后续新启动 的事务的变更，在当前事务中都是看不到的。

– 当然，当前事务自身的变更还是需要看到的。

Oracle的多版本实现

• Oracle也是通过回滚段来实现多版本的 – 但Oracle的实现更复杂，更精细一些。

• Oracle中也有事务ID，但不是递增的

– Undo Segment Number + Transaction Table Slot Number + Wrap

• 与innodb不一样的地方：

– 事务信息并不是记录在每个数据行上的，而是 在块头中的ITL槽上，所以相对来说更省空间

ITL解释

• ITL(Interested Transaction List)在Oracle 数据块的头部

– ITL记录在一个数据块中有多条，每一条itl可 以看作是一个记录，每条记录常被称为槽位 (itl slot)

– 一个itl slot只可以记录一个事务的信息，如果 这个事务已经提交或回滚了，那么这个itl的 位置就可以被反复使用。

• 每个数据块上itl槽的多少可以动态创建， 建表时可以指定： – initrans：每个数据块默认ITL槽数目，默认 为2 maxtrans：每个数据块最多的ITL槽数，最 大255

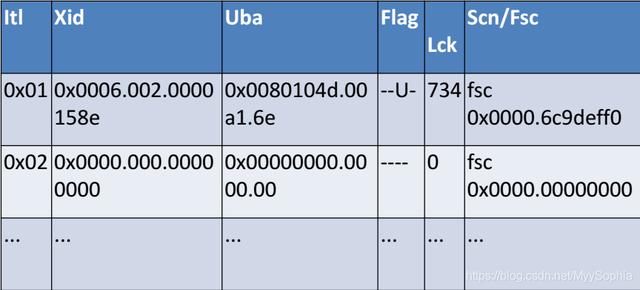

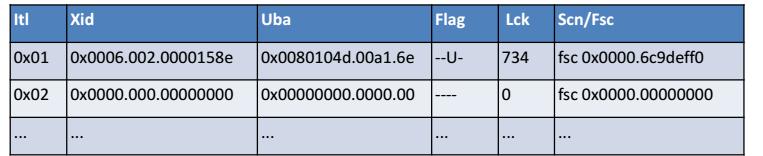

ITL内容

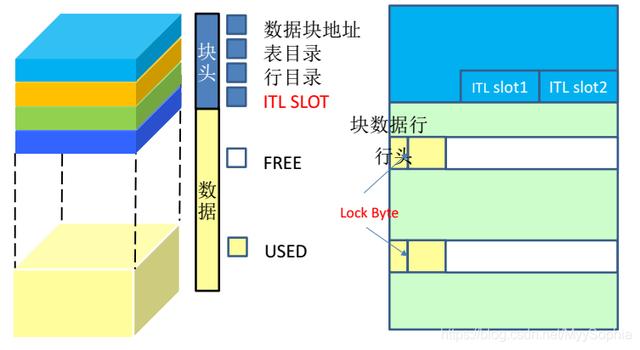

Oracle数据块的结构

Oracle的多版本实现

• 由于Oracle中的事务ID不是递增的，为了判 断事务之间的先后关系，需要一个递增序 号，这个序号在Oracle中就叫SCN(当然 SCN还有其它用处)

• SCN(System Change Number)

– 是顺序递增的一个数字，在Oracle 中用来标识 数据库的每一次改动，及其先后顺序。

– SCN是由6字节组成，最大值是0xffff.ffffffff

– 单节点的instance中，SCN值存在SGA区，由 system commit number latch保护。任何进程 要得到当前的SCN值，都要先得到这个latch。

– RAC中是通过排队机制(Enqueue)实现SCN在 各并行节点之间的顺序增长，这里不再赘述。

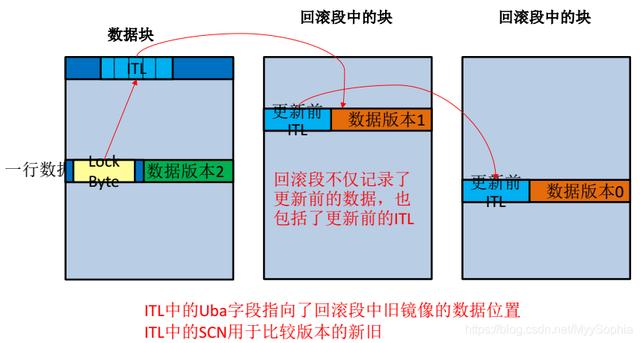

旧版本的数据在回滚段中的结构

PostgreSQL MVCC实现

什么？PostgreSQL没有回滚段！！！

– 是的，没有回滚段。旧数据是放在原有数据文 件中的

– 如果放在原有的数据文件中，旧数据越来越多 怎么办？

• 垃圾回收操作vacuum来做这个事。

• 有自动垃圾回收autovacuum

• 更新操作中新行的物理位置发生了变化， 非更新列的索引是不是也要更新？

– 通常不会，HOT技术。如果原有的数据块之间 有空间，旧行与新行之间会建一个链接，索引 上仍然指向旧的数据行。

• 垃圾回收的代价会不会影响性能？

• 有很多参数控制这个影响：vacuum_cost_delay， vacuum_cost_limit

• 实现方法

– 每行上有xmin和xmax两个系统字段

– 当插入一行数据时，将这行上的xmin设置为当 前的事务id，而xmax设置为0

– 当更新一行时，实际上是插入新行，把旧行上 的xmax设置为当前事务id，新插入行的xmin设 置为当前事务id，新行的xmax设置为0

– 当删除一行时，把当前行的xmax设置为当前事 务id

– 当读到一行时，到commitlog中查询xmin和 xmax对应的事务状态是否是已提交还是回滚了， 就能判断出此行对当前行是否是可见。

– autovacuum进程会把一些不要的旧行清理掉

PostgreSQL事务ID

• 与innodb类似，是一个递增的数字，常常 被称为xid

– 但是一个无符号的32bit的数字表示

• 如何知道事务是提交了还是回滚了？

– 事务的状态记录一个叫commitlog的位图文件 中，即pg_clog目录下的文件中

– 每个事务的状态用两个bit来表示：

– #define TRANSACTION_STATUS_IN_PROGRESS 0x00

– #define TRANSACTION_STATUS_COMMITTED 0x01

– #define TRANSACTION_STATUS_ABORTED 0x02

– #define TRANSACTION_STATUS_SUB_COMMITTED 0x03

PostgreSQL MVCC实现

• 事务ID到达最大的一个数字后，怎么办？

– 到达最大后，又重新开始，

– 此问题被称之为事务ID回卷问题(Transaction ID Wraparound) • 记录事务的commitlog文件会不会不断的增 大？

比较事务新旧的方法

– 普通事务的比较方法：(int32) (id1 - id2) < 0

– 表达式算出来值为真，则id1比id2更旧一些， 为假则id1比id2新 • 例子：id1=4294967294，经过4个事务，id2=5， id1-id2=4294967289，而4294967289因大于2^31， 转成int32后会变成一个负数，表过式为真，所以id1 比id2更旧

– BootstrapXID比所有其它事务都旧，包括 FrozenXID

– FrozenXID比普通事务旧

可见性判断

• 与innodb一样，事务开始时，会把当前活 月的事务ID记录到一个列表中，这称之为 快照。

• 系统先通过判断t_xmin是否在全局活跃事务 列表中、是否在事务快照活跃事务列表中、 根据事务提交日志判断事务是提交还是回 滚了等来判断t_xmin事务是否在事务开始时 已经提交
