场效应管构成的基本放大电路

场效应管的微变等效电路
在小信号的工作条件下，场效应管工作在恒流区的时候，可以像三极管一样用微变等效电路来分析。

回想三极管的输入特性曲线，因为ib电流的存在，所以输入回路中求得是静态工作点切线得斜率，也就是电阻rbe，表征得是小信号输入时Ube与ib之间得关系因此输入回路是一个电阻rbe，输出回路中ib又与ic之间成比例，所以输出回路近似等效为一个流控电流源。

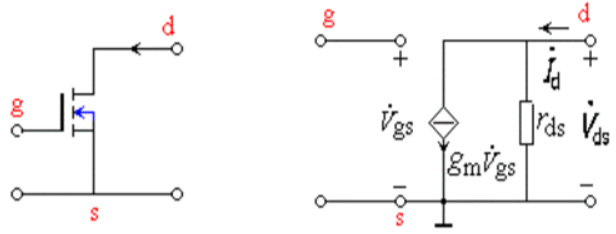

场效应管中因为栅源之间呈现很高的电阻，基本不从信号源索取电流，所以可以认为栅源之间为开路。在输出回路中，我们研究的是其工作在恒流区域的时候，这时的id的大小几乎只受Ugs的控制，满足id=gm*Ugs，因而输出回路可以认为压控电流源。因此就可以得到场效应管的微变等效电路如下所示。

rds，表征的是横流区里面，Uds的变化对Id的影响，近似为一条平衡于x轴的直线，所以rds非常大，这个类似于三极管工作在放大状态时，Uce对Ic的影响，因为都近似为一条平行于x轴的线，所以其阻值很大，近似于开路，所以一般将其忽略。

低频互导gm
场效应管的转移特性曲线，也就是输入曲线是其工作在恒流区时得到的曲线，上面所说，gm表征的时Ugs对id的控制，从其转移特性曲线就可以看出不是线性的，这里类似于三极管求rbe，因此gm=ΔiD/ΔUGS|UDS=常数，推导过程如下。

由此可见，gm与Q点密切相关，gm是表征FET放大能力的一个重要参数，单位为S（西门子）或者mS，gm一般在十分之几至几毫西的范围内，特殊的可以达到100mS，甚至更高。gm从上面图中就可以看出来，其大小与切线的位置密切相关，由于转移特性曲线的非线性，因此ID越大，gm越大。

微变等效电路得到以及gm求出来之后，就可以对其基本放大电路进行分析了。类比晶体管，他也有三种基本放大电路：基本共源放大电路、基本共漏放大电路、基本共栅放大电路。

场效应管放大电路
根据不同类型的场效应管对栅源电压Ugs的要求，通常偏置形式有两种：一种是适用于耗尽型场效应管的自偏压电路，一种是用于各种类型场效应管的分压式偏置电路。

三种管子：增强型、耗尽型、结型
1.增强型Uth
需要开启电压Uth，一般使用分压式偏置电路
2.耗尽型Up
耗尽型为什么自带沟道？因为栅极下面的绝缘层带电，所以天生能把沟道打开，所以N沟道耗尽管的Up是负的，想把沟道关断就得加反压。P型耗尽管得Up是正的，逻辑正好相反。
3.结型Up
结型管也是天生带沟道，因为结构的原因，Ugs不加电压的时候沟道最宽，N沟道结型管的Up也是负的，不能加正的，因为加正电压PN结就通了，自己就成为了一个大导体，就失去了作用。P沟道的Up是正的，就是反着加Ugs，越加Ugs，Id沟道就越窄，Id就越小。

关于结型为什么N沟道没有大于0，P沟道没有小于零看看之前的。
场效应管内部载流子运动

如何判断MOS管工作在恒流区？
比较UDS与Ugs-Up
预夹断的时候工作在恒流区此时：Uds>Ugs-Up
所以分析放大电路的时候，计算得到的UDSQ要满足其工作在恒流区。

N沟道耗尽型共源自给偏压电路分析

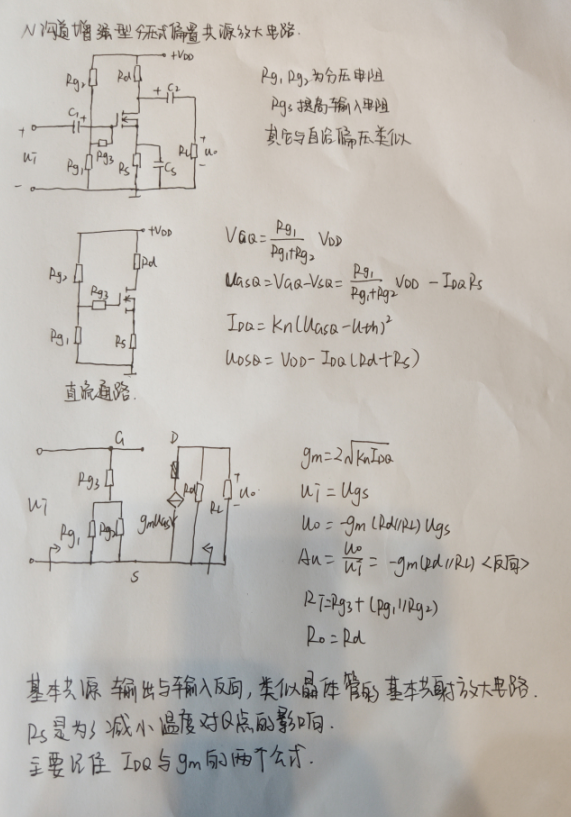

N沟道增强型共源分压式偏置电路

对比三极管基本共射放大电路的Au=-βRL’/rbe，基本共源的Au=-gmRL’，若将gm=β/rbe，则基本共射的gm大于基本共源的gm，所以基本共源的放大倍数比基本共射电路的小。

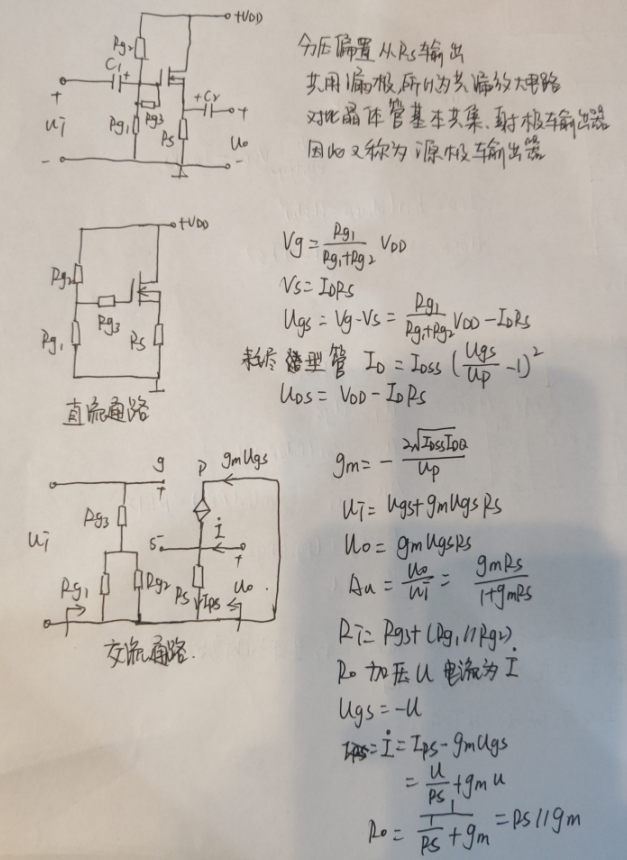

基本共漏放大电路、源极输出器、源极跟随器

共漏极放大电路的特点与共集放大电路相似，但共漏极放大电路的输入电阻远大于射极输出器，不过其输出电阻也大于射极输出器，电压跟随作用比射极输出器差。因为输出电阻大，所以当负载比较小的时候，输出电压不稳定。Uo=RL/(RL+Ro)
