在全新AR开发专栏的第一篇我们通过一个简单的project(在显示环境放置一个cube)来了解ARKit的核心功能与API特性。通过这个过程，你将了解ARKit如何在真实的设备中工作，从而与创建的3D对象进行交互。

前提说明

1.本部分教程使用的是原生iOS开发，目前不涉及Unity，主要使用SceneKit。

2.使用的软件版本：Xcode 9。

3.使用的开发语言版本：Swift 4

4.本系列专栏希望通过简洁的语言与图片帮助大家更好的理解ARKit开发流程，帮助大家开发出炫酷的AR应用。

Step 1: 创建项目

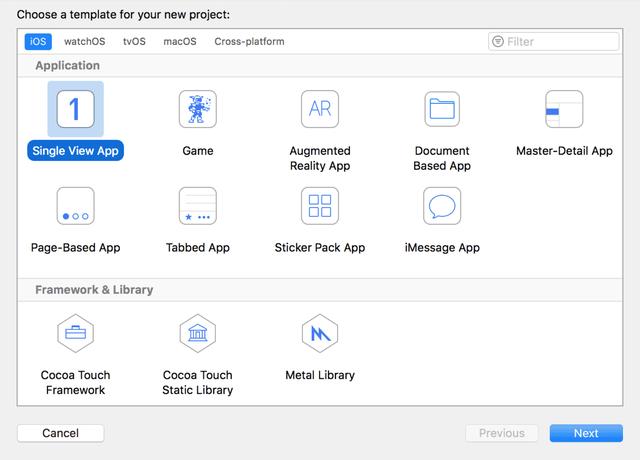

打开Xcode，点击File > New > Project…，选择Single View App，点击Next创建项目，命名为ARKitDemo。如下图操作所示：

设置SceneKit View

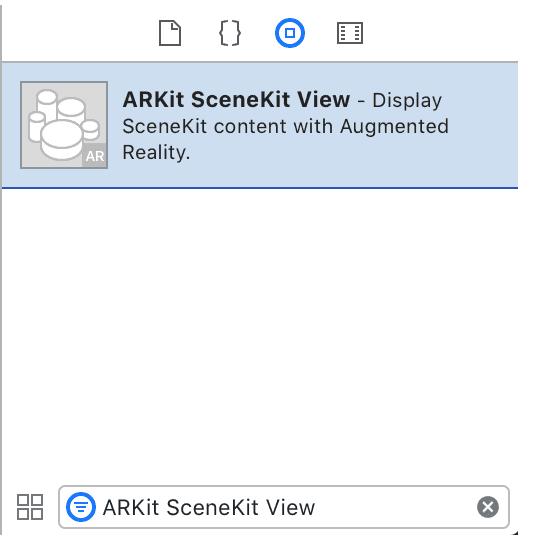

打开Main.storyboard，将ARKit SceneKit视图拖放到视图控制器上。

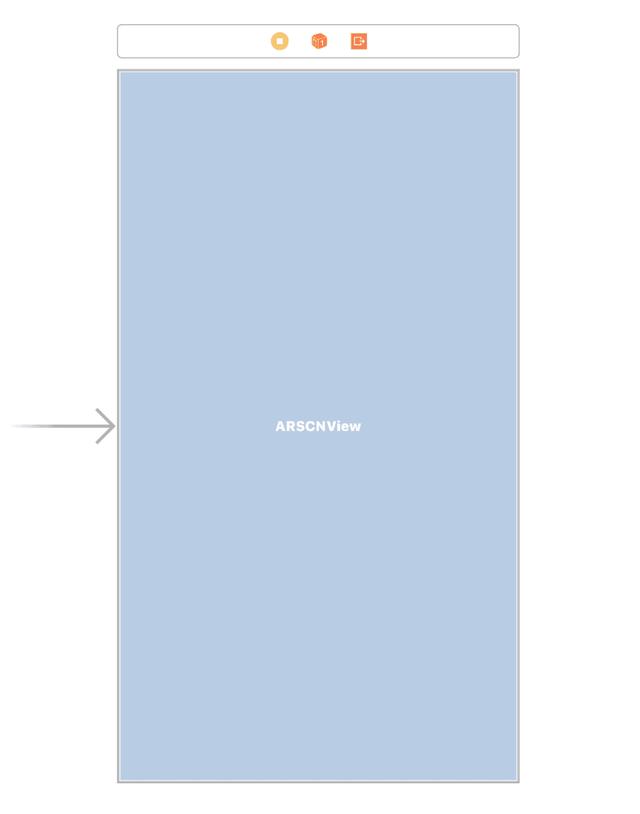

然后将ARKit SceneKit视图约束填充整个视图控制器。

Step 2: 编辑代码实现open camera

连接IBOutlet

在ViewController.swift文件的顶部添加一个import语句来导入ARKit:

import ARKit

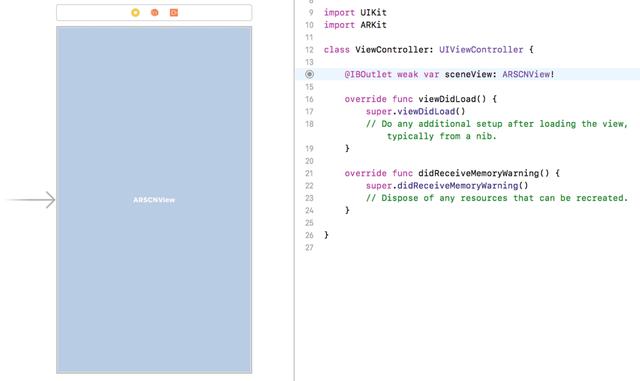

然后按住control键并从ARKit SceneKit视图拖拽到ViewController.swift文件。当提示时，命名IBOutlet sceneView。可以删除didReceiveMemoryWarning() 方法，目前我们并不需要它。

配置ARSCNView Session

我们的AR应用程序是通过摄像头观察世界和周围的环境。所以接下来我们需要设置Camera：

配置ARKit SceneKit View。在ViewController类中插入以下代码:

override func viewWillAppear(_ animated: Bool) { super.viewWillAppear(animated) let configuration = ARWorldTrackingConfiguration() sceneView.session.run(configuration)}

在viewWillAppear(_:)方法中，我们初始化了一个名为ARWorldTrackingConfiguration的AR配置。主要用于实现World Tracking功能。关于WorldTracking，苹果的官方API是这样解释的：

“World tracking provides 6 degrees of freedom tracking of the device. By finding feature points in the scene, world tracking enables performing hit-tests against the frame. Tracking can no longer be resumed once the session is paused.”Apple’s Documentation

The World Tracking配置跟踪设备的方向和位置，它还能通过设备的Camera探测真实世界的表面。

设置sceneView’s AR session来运行我们刚刚初始化的配置。AR session管理视图内容的运动跟踪和camera图像处理。

现在在ViewController中添加另一个方法:

override func viewWillDisappear(_ animated: Bool) { super.viewWillDisappear(animated) sceneView.session.pause()}

在viewWillDisappear(_:)方法中主要处理：停止tracking和视图内容的图像。

Camera 授权

在我们运行应用程序之前，我们需要通知用户我们将使用他们设备的摄像头实现增强现实功能。这是iOS 10发布以来的一个要求。

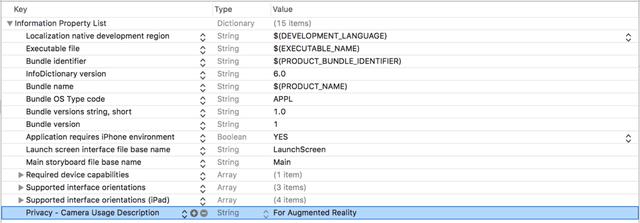

打开Info.plist。右键单击空白区域并选择Add row。设置私隐相机使用说明键。值可以设置为Augmented Reality。如下图所示：

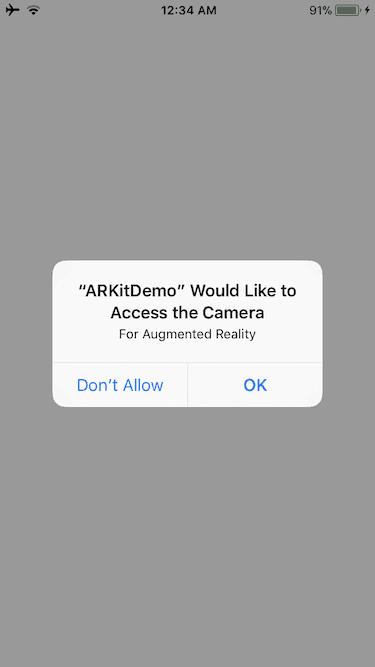

接下来我们提前测试下Camera是否可以顺利的调用出来。将测试手机连接到Mac上。在Xcode上构建并运行该项目。该应用程序应该会提示你允许摄像头进入。如下图所示：

Step 3: 添加3D物体

插入以下代码到你的ViewController类:

func addBox() { let box = SCNBox(width: 0.1, height: 0.1, length: 0.1, chamferRadius: 0)  let boxNode = SCNNode() boxNode.geometry = box boxNode.position = SCNVector3(0, 0, -0.2)  let scene = SCNScene() scene.rootNode.addChildNode(boxNode) sceneView.scene = scene}

• 创建一个Box，1 Float = 1 meter。
• 创建一个node。node表示物体在三维空间中的位置和坐标。node本身没有可见的内容。
• 给node设置一个形状(Box)。
• 设置box的位置。这个位置相对于camera的，右边是X正，左边是X负。上面表示Y正，向下表示Y负。向后表示Z正，向前表示Z负。
• 创建一个scene(SceneKit scene)，将box添加到场景中去。
• 将sceneView的scene设置为显示刚刚创建的场景。

override func viewDidLoad() { super.viewDidLoad() addBox()}

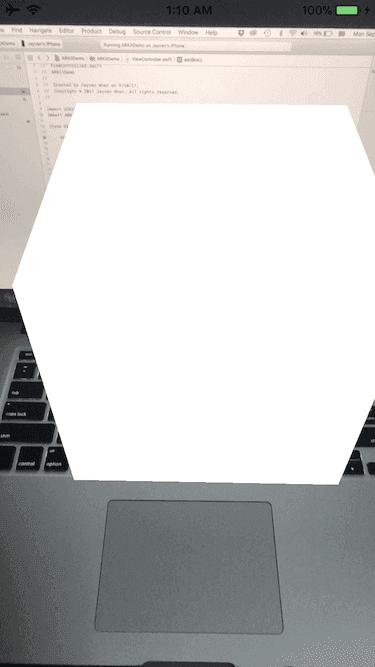

接下来Build，打开camera，出现白色的box，效果如下图：

addBox()的方法也可以这样写：

func addBox() { let box = SCNBox(width: 0.05, height: 0.05, length: 0.05, chamferRadius: 0)  let boxNode = SCNNode() boxNode.geometry = box boxNode.position = SCNVector3(0, 0, -0.2)  sceneView.scene.rootNode.addChildNode(boxNode)}

Step 4: 添加手势(点击删除3D物体)

在ViewController.swift文件中插入以下方法:

@objc func didTap(withGestureRecognizer recognizer: UIGestureRecognizer) { let tapLocation = recognizer.location(in: sceneView) let hitTestResults = sceneView.hitTest(tapLocation) guard let node = hitTestResults.first?.node else { return } node.removeFromParentNode()}

创建了一个didTap(带有gesturerecognizer:)方法。检索用户相对于sceneView的点击位置，然后t查看是否点击了任何node。然后从hitTestResults中找到第一个node。如果结果确实包含至少一个node，那么我们将从其父节点删除第一个节点。

在测试删除对象之前，更新viewDidLoad()方法，添加对addTapGestureToSceneView()方法的调用:

override func viewDidLoad() { super.viewDidLoad()  addBox() addTapGestureToSceneView()}

Step 5: 添加多个3D物体

在ViewController类的末尾创建一个extension：

extension float4x4 { var translation: float3 { let translation = self.columns.3 return float3(translation.x, translation.y, translation.z) }}

extension将矩阵转换为float3。修改addBox()方法：

func addBox(x: Float = 0, y: Float = 0, z: Float = -0.2) { let box = SCNBox(width: 0.1, height: 0.1, length: 0.1, chamferRadius: 0)  let boxNode = SCNNode() boxNode.geometry = box boxNode.position = SCNVector3(x, y, z)  sceneView.scene.rootNode.addChildNode(boxNode)}

修改didTap(使用gesturerecognizer:)方法，在guard let语句内部和return语句之前。添加以下代码:

let hitTestResultsWithFeaturePoints = sceneView.hitTest(tapLocation, types: .featurePoint) if let hitTestResultWithFeaturePoints = hitTestResultsWithFeaturePoints.first { let translation = hitTestResultWithFeaturePoints.worldTransform.translation addBox(x: translation.x, y: translation.y, z: translation.z)}

接下来实现使用x、y和z在检测到的点击时添加一个新的box。didTap(withGestureRecognizer:)方法的代码如下：

@objc func didTap(withGestureRecognizer recognizer: UIGestureRecognizer) { let tapLocation = recognizer.location(in: sceneView) let hitTestResults = sceneView.hitTest(tapLocation) guard let node = hitTestResults.first?.node else { let hitTestResultsWithFeaturePoints = sceneView.hitTest(tapLocation, types: .featurePoint) if let hitTestResultWithFeaturePoints = hitTestResultsWithFeaturePoints.first { let translation = hitTestResultWithFeaturePoints.worldTransform.translation addBox(x: translation.x, y: translation.y, z: translation.z) } return } node.removeFromParentNode()}

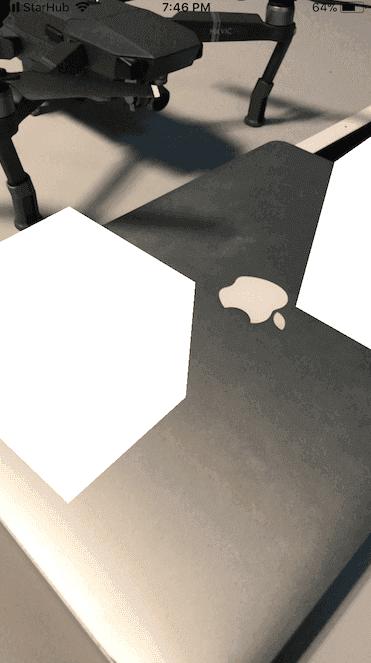

运行效果如下图：
