本章将向您介绍Psurf、Figure和Environment文件。您还将学习如何打开文件、导入和导出几何图形，以及如何在Jack中捕捉图像。
练习：加载环境文件
-
通过Edit-Delete Scene 删除场景。
| 注意：这个功能将删除图形窗口中的所有物体。 |
-

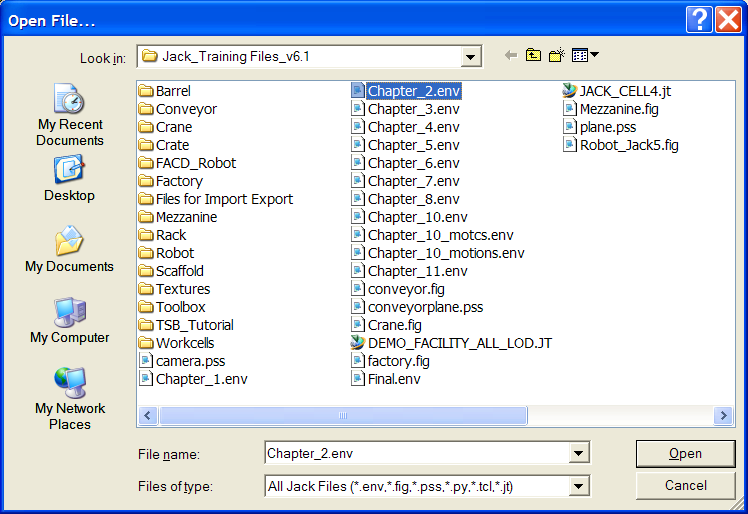

选择打开文件的快捷图标
| 注意："打开文件"的对话框为标准的Windows格式。 |
-

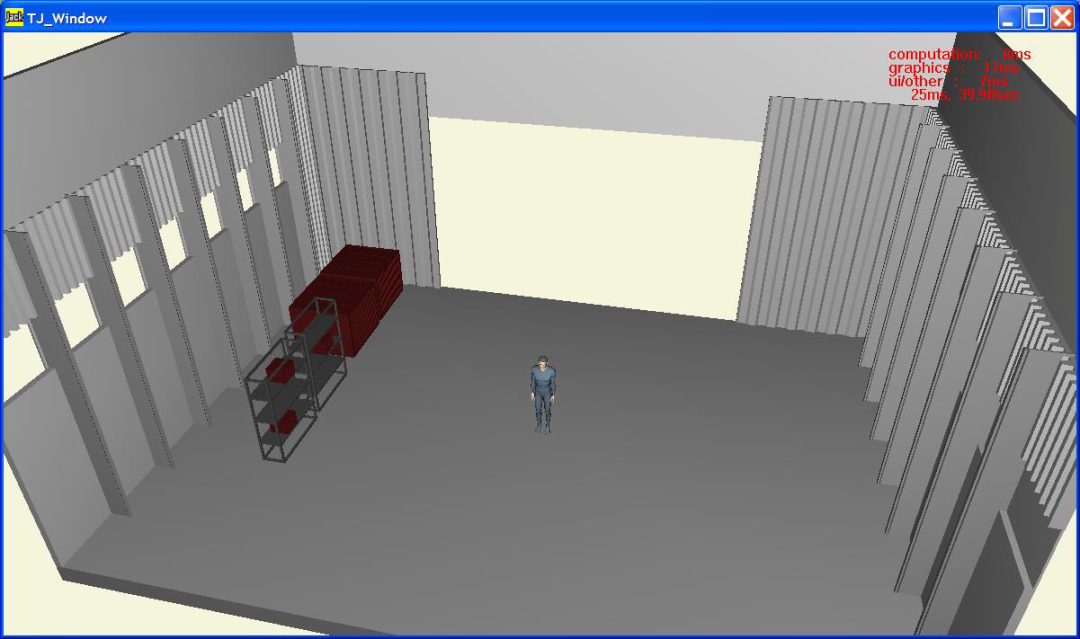

从训练文档文件夹中打开 Chapter2.env 并点击 Open 按钮。该命令将关闭当前对话框，并将环境加载到图形窗口中。
-
在 Human 模型和箱子之间移动光标。
| 注意：信息窗口的内容会随着光标移动而改变。 |
练习：保存 模型(Figure) 和 部分(Segment)
-
打开模型文件 barrel.fig。
-
使用 File-Save-Psurf, 选择保存为 Segment。
-
选择 barrel 作为保存的Segment， 并点击 Ok。
-
将保存的文件命名为 newbarrel.pss。
-
通过 Open-Figure-newbarrel.pss 打开文件。
注意：fig后缀的figure文件会保存材料和颜色，pss后缀的segment文件不会保存颜色。 -
在场景中添加更多的barrel桶，并将它们堆放在角落中。
-
通过 File-Save-Scene 将当前场景保存为场景文件 MYChapter2.env。
练习：Open(打开) 与 Import(导入)
-
通过Edit-Delete Scene 删除场景， 并且选择 File-open 选项。
-
在训练文件夹中选择 Jack_cell4.jt 文件。
-
选择 barrel 作为保存的Segment， 并点击 Ok。
-
选择Open。
-
注意此时的工厂文件垂直于Jack的栅格。
-
在训练文件夹中选择 Jack_cell4.jt 文件。
-
选择 barrel 作为保存的Segment， 并点击 Ok。
-
选择Open。
-

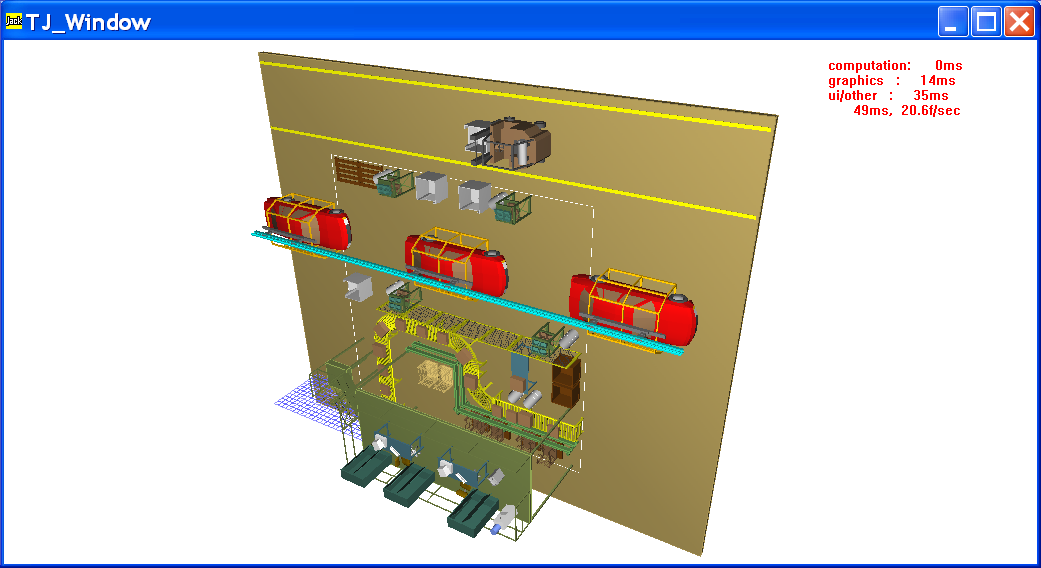

注意此时的工厂文件垂直于Jack的栅格。
-
通过选择移动控制器旋转模型为 -90，0，90 来摆正模型。
注意：许多来自CAD系统的文件将需要经过旋转与Jack的网格对齐。这是因为在Jack中Y轴垂直于地面向上，在CAD中Z轴垂直于地面向上。 -
通过快捷栏
图标，打开 Object Hierarchy。
-

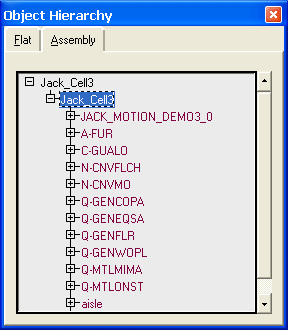

展开Segment列表，可以选择工厂中不同的部分。并且此时有Assembly(装配) 选项卡，展示jt模型的原始装配，这仅在直接打开jt文件时可以使用。
-
通过Edit-Delete Scene清屏， 然后使用 File-Import 导入模型。
-
选择文件 Jack_Cell4.jt。
-
点击 Translate。
-
文件正在翻译中。一旦完成，你应该会看到Success。在导入日志窗口中点击关闭。
-
再次打开 Object Hierarchy， 此时 Assembly 中没有任何文件。但是在Flat选项卡中展开 Jack_Cell4， 你可以看到模型的所有部分(Segment)。
-
JT文件的 Import 和 Open 有什么区别？Import 将装配的所有零件转换为figure和segment。Open 将文件保存为数个JT文件在Jack中。
练习：Jack的图像捕捉
-
这一节中使用了 MYChapter.env 文件。如果你已经打开了它，可以继续下一步。如果没有名为MYChapter.env 的文件，可以使用Chapter3.env 。
-
使用 File-Screen Capture 进行屏幕捕捉(截图)。
-
此时可以截图任意Jack窗口。
-
选择JT窗口。
-
命名你的新的屏幕截图文件(.jpeg格式)。
-
按下保存按钮，此时已经保存了一个图像文件。
