“ 以上文提到的水准测量例子为基础，今天小编给大家讲解一道连续测站的水准测量记录表格简单MATLAB程序编写。”

01

—

例子

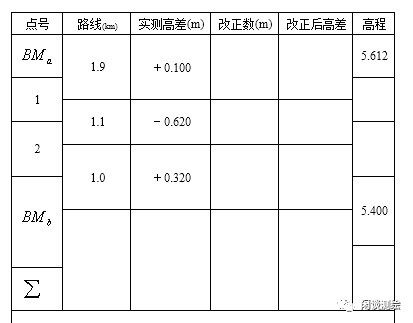

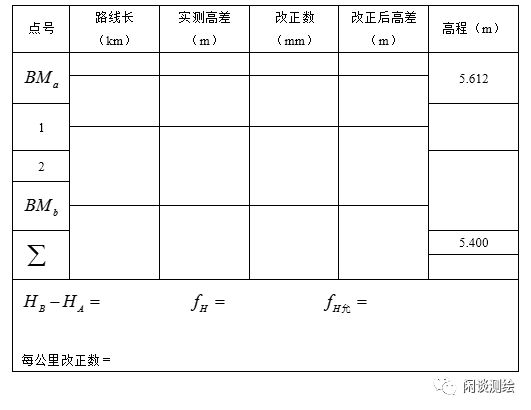

  在水准点BMa和BMb之间进行水准测量，所测得的各测段的高差和水准路线长如图2所示。已知BMa的高程为5.612m，BMb的高程为5.400m。试将有关数据填在水准测量高差调整表中，最后计算水准点1和2的高程。

02

—

MATLAB程序编写

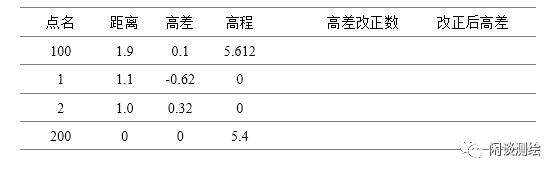

  按照计算思路，将其转换为程序编写思维。首先，根据已知数据列一个计算数据结构，新建ptTab.mat文件，将已知数据存入其中，如下图所示：

  其次，编写程序：

clear all

clc

load('ptTab','ptTab');

[r,c]=size(ptTab);

%判断出已知高程的点

jsq=0;

bz=0;

for i=1:r

   if ptTab(i,4)~=0

       ptTab(i,5)=0;%表示这个点是已知的

       jsq=jsq+1;

       Con_D(jsq,1)=ptTab(i,4);

   end

   if ptTab(i,4)==0

       bz=bz+1;

       ptTab(i,5)=bz;%表示这个点是未知的

   end

end

%实际高差

deth=Con_D(2,1)-Con_D(1,1);

%累积距离、累计高差

Sum_dis=0;

Sum_h=0;

for i=1:(r-1)

   Sum_dis=Sum_dis+ptTab(i,2);

   Sum_h=Sum_h+ptTab(i,3);

end

Co_h=deth-Sum_h;

%按照距离长短、符号相反分配

for i=1:(r-1)

   det_Co_h(i,1)=ptTab(i,2)/Sum_dis*Co_h;

   ptTab(i,6)=det_Co_h(i,1);

   ptTab(i,7)=ptTab(i,3)+ptTab(i,6);

end

%计算未知点高程

Con_D0=Con_D(1,1);

Sum_h0=0;

jsq=0;

for i=1:r

   if ptTab(i,5)~=0

       jsq=jsq+1;

       Sum_h0=Sum_h0+ptTab(jsq,7);

       ptTab(i,5)=Con_D0+Sum_h0;

   end

end

msgbox '计算结束！'

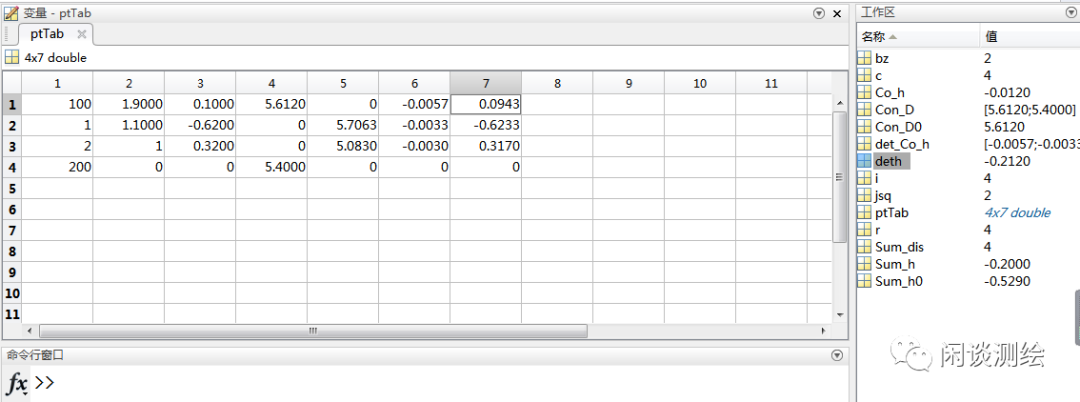

将计算结果展示如下：

  原计算结果如下所示，则可以得到程序计算结果是正确的。
