1.1 RIP概述
1、静态路由的缺点
不能响应网络拓扑的变化
2、RIP协议的特性
- 内部网关协议（Interior Gateway Protocol）
- 距离矢量（Distance-Vector）算法的协议
- 它使用跳数（Hop Count）作为度量来衡量到达目的网络的距离
- RIP通过UDP报文进行路由信息的交换，使用的端口号为520
- RIP包括RIP-1和RIP-2两个版本，RIP-2对RIP-1进行了扩充，使其更具有优势。
1.2 RIP基本原理
1、RIP路由表的形成
- RIP协议启动之后，RouterA会向相邻的路由器广播一个Request报文。
- 当RouterB从接口接收到RouterA发送的Request报文后，把自己的RIP路由表封装在Response报文内，然后向该接口对应的网络广播。
- RouterA根据RouterB发送的Response报文，形成自己的路由表。
2、定时器
-
- 更新定时器（Update timer）：当此定时器超时时，立即发送更新报文。默认为30s
- 老化定时器（Age timer）：RIP设备如果在老化时间内没有收到邻居发来的路由更新报文，则认为该路由不可达。默认为180s
- 垃圾收集定时器（Garbage-collect timer）：如果在垃圾收集时间内不可达路由没有收到来自同一邻居的更新，则该路由将被从RIP路由表中彻底删除。默认为4倍更新时间120s(实际为90-120S)
- 抑制定时器（Suppress timer）：当RIP设备收到对端的路由更新，其cost为16，对应路由进入抑制状态，并启动抑制定时器。为了防止路由震荡，在抑制定时器超时之前，即使再收到对端路由cost小于16的更新，也不接收。当抑制定时器超时后，就重新允许接收对端发送的路由更新报文。默认为0s
3、路由环路
- 最大跳数：15跳，大于等于16就视为不可用
- 触发更新：
- 水平分割：，RIP从某个接口学到的路由，不会从该接口再发回给邻居路由器。这样不但减少了带宽消耗，还可以防止路由环路。
- 路由中毒：当一个网络不可用时，发现这个变化的路由器马上触发一个16跳的路由更新来通知网络中的路由器
- 毒性逆转：某个接口学到路由后，将该路由的开销设置为16（不可达），并从原接口发回邻居设备。利用这种方式，可以清除对方路由表中的无用信息，还可以防止路由环路。
4、RIP的版本
| V1 | V2 |
| 有类路由协议 | 无类路由协议 |
| 不支持VLSM、CIDR | 支持VLSM、CIDR |
| 广播更新255.255.255.255 | 组播更新224.0.0.9 |
| 不支持认证 | 支持明文和MD5认证 |
1.3 RIP实验
1、实验目的

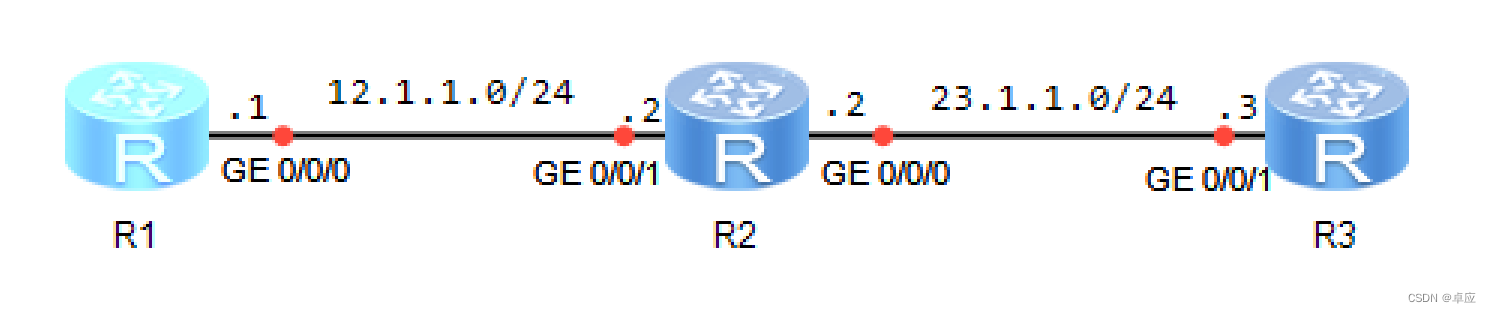

2、实验拓扑
3、实验步骤
（1）配置IP地址
R1的配置
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname R1
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface LoopBack 0
[R1-LoopBack0]ip ad
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]quit
R2的配置
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname R2
[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip address 23.1.1.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip address 12.1.1.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]interface LoopBack 0
[R2-LoopBack0]ip add
[R2-LoopBack0]ip address 2.2.2.2 32
[R2-LoopBack0]quit
R3的配置
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname R3
[R3]interface g0/0/1
[R3-GigabitEthernet0/0/1]ip address 23.1.1.3 24
[R3-GigabitEthernet0/0/1]quit
[R3]interface LoopBack 0
[R3-LoopBack0]ip add
[R3-LoopBack0]ip address 3.3.3.3 32
[R3-LoopBack0]quit
（2）RIP的配置
R1的配置
[R1]rip
[R1-rip-1]version 2
[R1-rip-1]undo summary
[R1-rip-1]network 12.0.0.0
[R1-rip-1]network 1.0.0.0
[R1-rip-1]quit
R2的配置
[R2]rip
[R2-rip-1]version 2
[R2-rip-1]undo summary
[R2-rip-1]network 12.0.0.0
[R2-rip-1]network 23.0.0.0
[R2-rip-1]network 2.0.0.0
[R2-rip-1]quit
R3的配置
[R3]rip
[R3-rip-1]version 2
[R3-rip-1]undo summary
[R3-rip-1]network 23.0.0.0
[R3-rip-1]network 3.0.0.0
[R3-rip-1]quit
4、实验调试

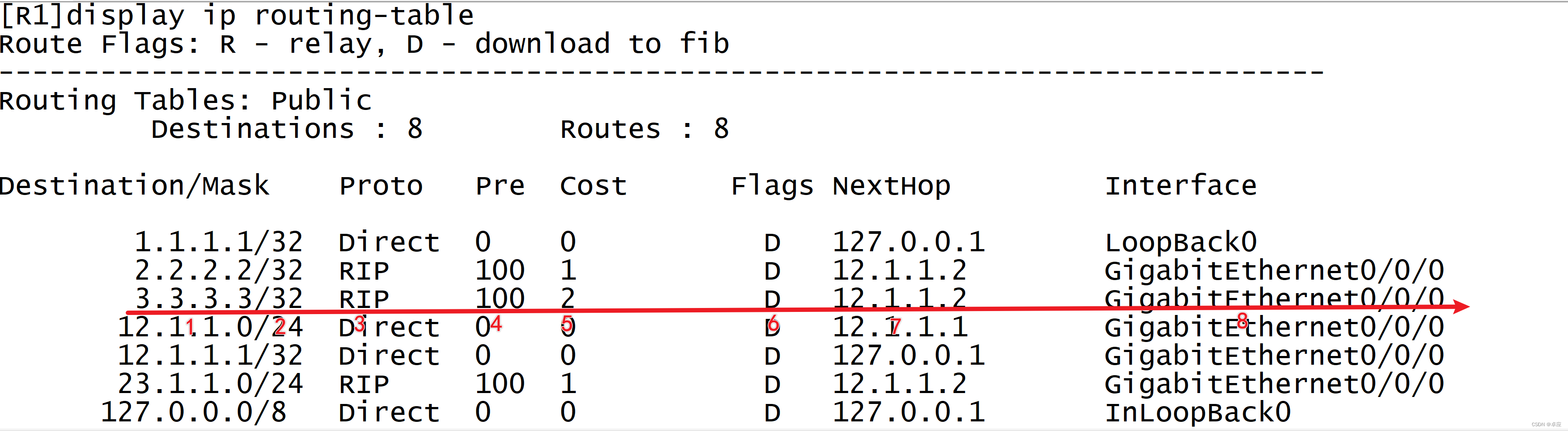

（1）在R1上查看RIP的路由表
路由表中包含了如下参数：
- Destination：表示此路由的目的地址。用来标识IP包的目的地址或目的网络。
- Mask：表示此目的地址的子网掩码长度。与目的地址一起来标识目的主机或路由器所在的网段的地址。
将目的地址和子网掩码“逻辑与”后可得到目的主机或路由器所在网段的地址。例如：目的地址为12.1.1.0，掩码为255.255.255.0的主机或路由器所在网段的地址为12.1.1.0。 掩码由若干个连续“1”构成，既可以用点分十进制表示，也可以用掩码中连续“1”的个数来表示。例如掩码255.255.255.0长度为24，即可以表示为24。
- Proto：表示学习此路由的路由协议。
- Pre：表示此路由的路由协议优先级。针对同一目的地，可能存在不同下一跳、出接口等多条路由，这些不同的路由可能是由不同的路由协议发现的，也可以是手工配置的静态路由。优先级高（数值小）者将成为当前的最优路由。各协议路由优先级请参见路由协议的优先级。
- Cost：路由开销。当到达同一目的地的多条路由具有相同的路由优先级时，路由开销最小的将成为当前的最优路由。
- Preference用于不同路由协议间路由优先级的比较，Cost用于同一种路由协议内部不同路由的优先级的比较。
- NextHop：表示此路由的下一跳地址。指明数据转发的下一个设备。
- Interface：表示此路由的出接口。指明数据将从本地路由器哪个接口转发出去。
本文出自作者的《华为认证HCIA-datacom认证实验指南》
