Activiti Modeler简介

• Activiti Modeler是一个BPMN web建模组件,是Activiti Explorer web应用的一部分
• Activiti Modeler的目标是支持所有BPMN元素和Activiti引擎支持的扩展

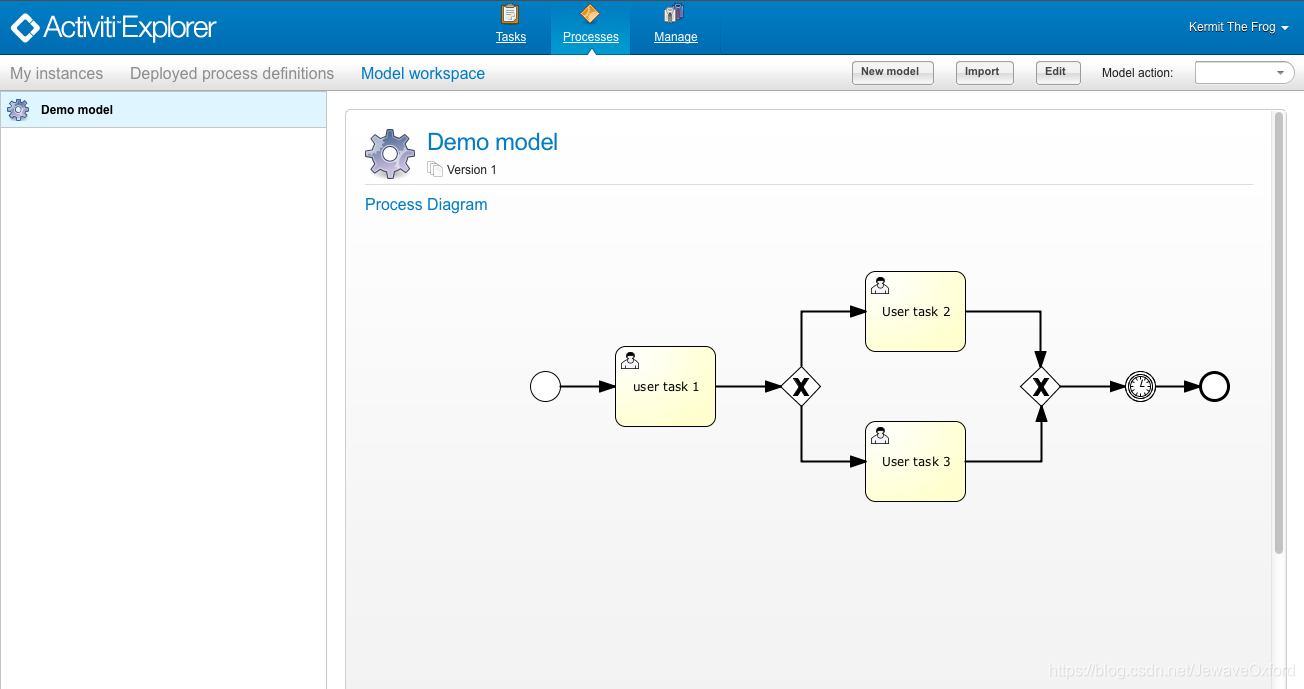

• 当运行Activiti Explorer使用默认配置时,模型工作台中会有一个示例流程:


编辑模型

• 点击模型工作区的编辑按钮,打开Modeler
• 屏幕左侧是BPMN元素工具面板,也可以使用Activiti的扩展组件,可以在需要时把新元素拖拽到画布中
• 屏幕右侧是选中的元素和属性
• 示例:

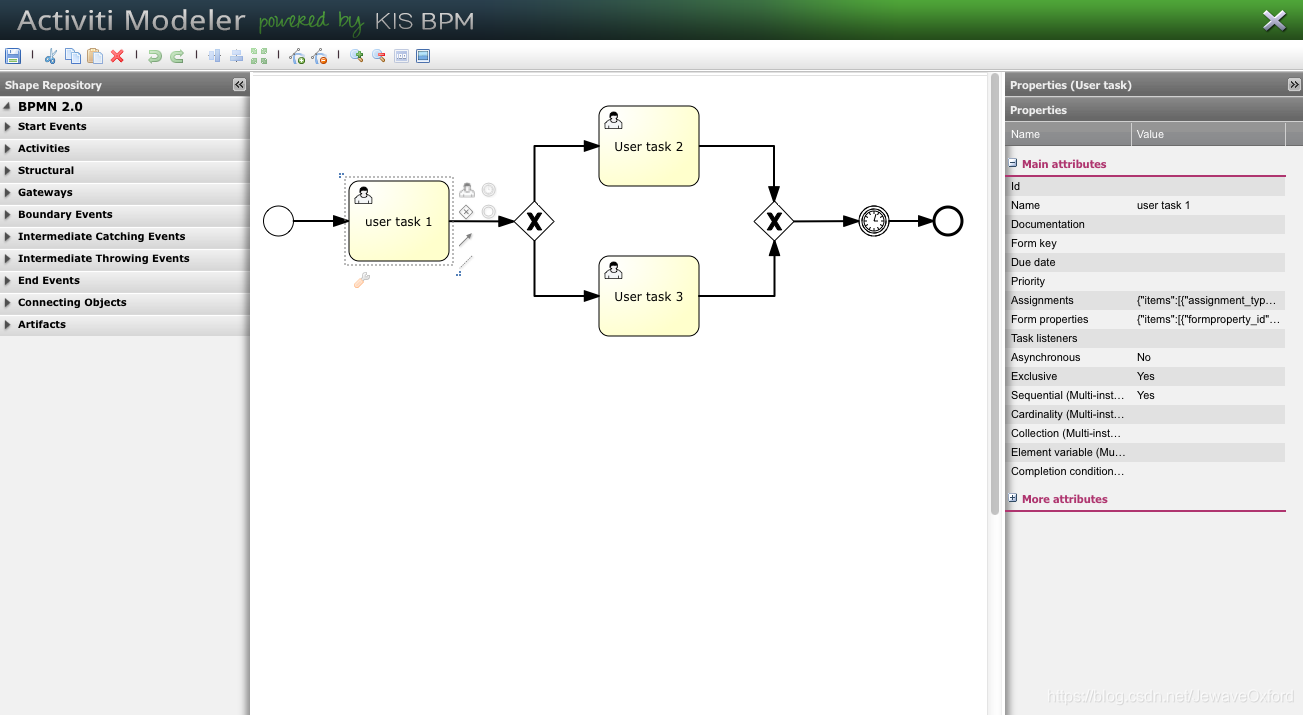

  • 选中了一个用户任务,可以填写用户任务的属性:比如分配,表单属性和持续时间
  • 点击屏幕右上方的关闭按钮就可以返回Activiti Exporer


导入模型

• 可以把模型导入到模型工作台中,然后就可以在Activiti Modeler中进行编辑

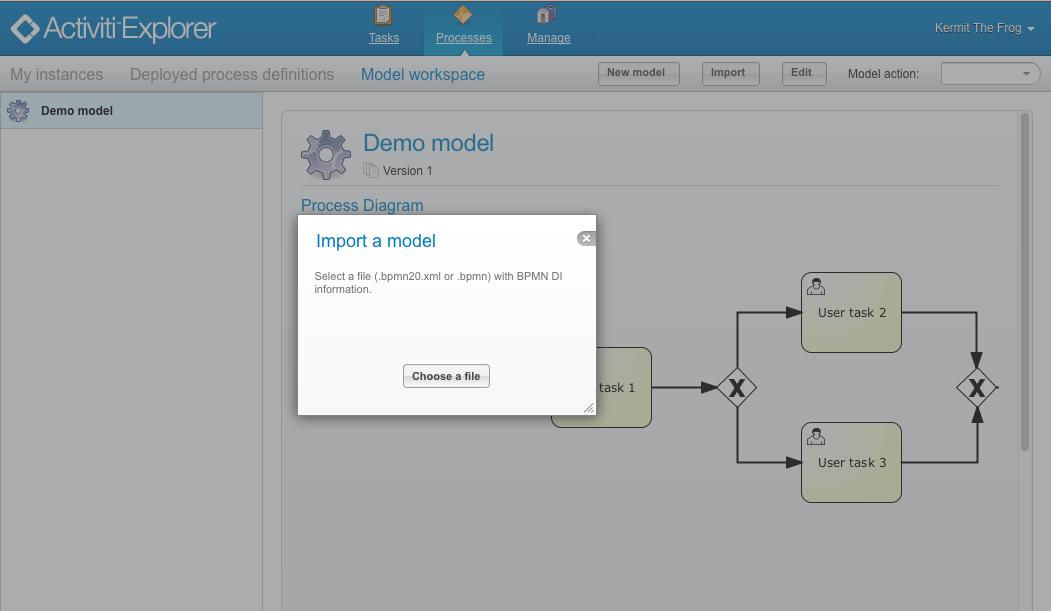

• 点击导入按钮,选择 .bpmn或 .bpmn20.xml文件
• 注意: BPMN XML文件必须包含BPMN DI坐标信息


流程定义转换成模型

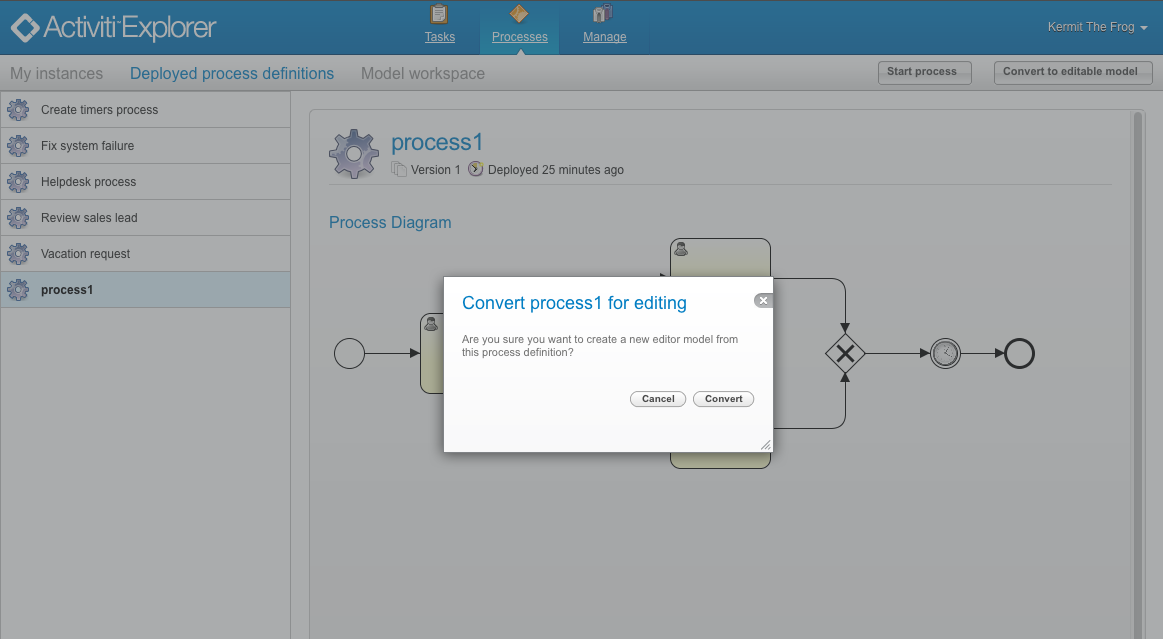

• 发布的流程定义可以转换成模型,然后就可以在Activiti Modeler中编辑
• 注意流程定义必须包含BPMN DI坐标信息


模型导出成BPMN XML

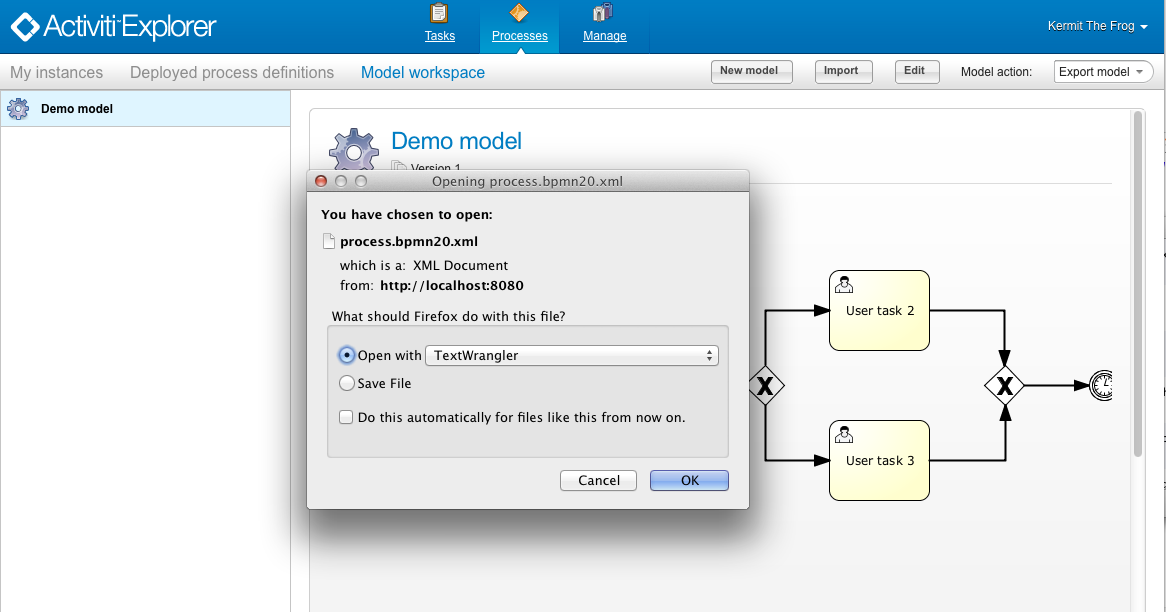

• 模型工作区中的模型可以导出成BPMN XML文件

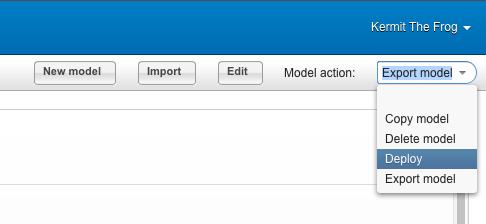

• 选择模型操作选项中的导出选项


模型部署到Activiti引擎

• 在模型中设置好所有运行所需的属性之后,就可以发布到Activiti引擎中
• 选择模型操作选项中的发布选项
