功能

本节模拟一个AutoCAD的操作器，发现有很多网友是在使用OSG做CAD相关的操作，问题了很多关于使用正交操作器的问题。本文功能如下：

• 绘制一个线框当背景
• 正交投影
• 鼠标滚轮向上向下，可以放大缩小线框
• 点击a/d键向视点向左/右移动
• 点击q键逆时针旋转线框

本节的内容在网盘中：

【击此打开网盘资源链接】

原理

视点

首先我们要明白，视点位置与投影是两码事。视点的位置由三个要素决定，_eye（眼睛的位置）,_center（你在往哪个点看）,_up（你头顶指向哪里，可以想象你歪脖子就是改变了up）

而投影就不同了，投影是你怎么看这个世界，人的眼睛是近大远小的透视投影，我们就不说了。本文要使用的投影要做正交2D投影，就是眼睛位置确定之后，只取眼睛左-右，下-上，这么大的范围的数据，且没有近大远小，这个范围内的全部叠加在一起。

想象一个从视点出发无限长的方形的管道，管道里的所有物体叠于一个面上，那就是正交投影显示的结果。当然正交投影也可以设置远-近，就是不是无限长的方形管道。此处不做过多说明。不设置默认是无限长的。

本文操作器我们仍然做了如下定义：

		_center = osg::Vec3(0.0, 0.0, 0.0);_up = osg::Vec3(0.0, 0.0, 1.0);_eye = osg::Vec3(0.0, -10.0, 0.0);

也就是默认的情况下我们站在y轴的-10的位置，看向原点。在这里我们要有空间的概念，x轴向屏幕右，y轴向屏幕里，z轴向屏幕上。

可以认为当前我们站在离屏幕10的距离朝向屏幕看，且头顶朝向屏幕的上方。如下图所示，x是屏幕右，z是屏幕上，狮子所在的位置是 负y轴的方向，也就是y轴朝向屏幕里。

投影

对于正交投影来说，参数特别的简单，就是left, right, bottom, top，这个是相对于视点来说的，想象视点在管道中间(0, 0)点， left就是管道左壁，right就是右壁，bottom就是下壁，top就是上壁。

因为我们绘制的网格是在xz平面上，1米划一条线，总共划20条，从(0, 0)开始划到(19, 19），视点又在(0, 0)点，因此我们把left, right, top, bottom这么设置：

		_l = -2.0;_r = 2.0;_b = -2.0;_t = 2.0;

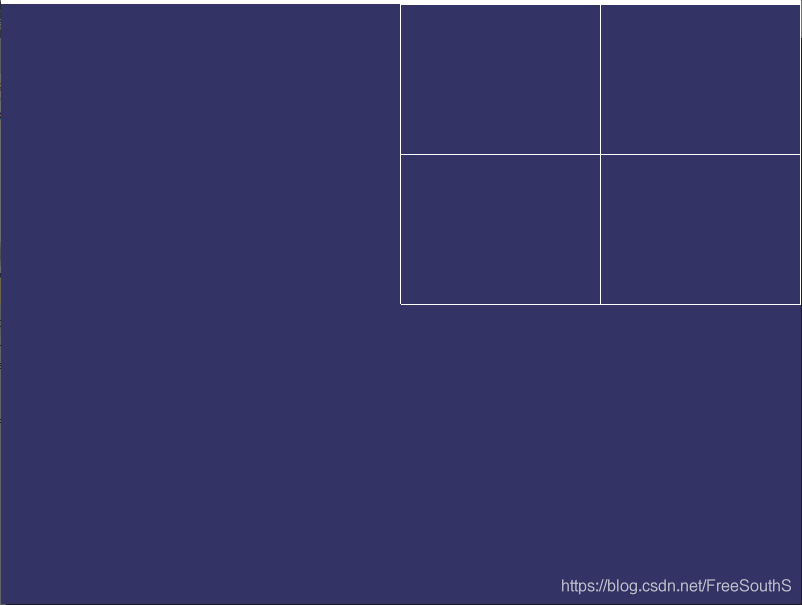

会只看到两个网格：

鼠标滚轮

滚轮事件的处理是最简单的，我们只需要重新定义left, right, top, bottom的范围即可。让其更大或者更小。

旋转

旋转其实就是改变up的方向，我们定义了_theta，每点一次q我们就把其加1。然后将初始up = osg::Vec3(0.0, 0.0, 1.0) 绕y轴旋转_theta即可。

平移

本例只处理了a左移与d右移，当不旋转的时候，视点左移_deltaEye=0.3这么远。当鼠标滚轮时，因为视场变大了_deltaEye也会跟着left, right一起变大变小。这个不难理解。

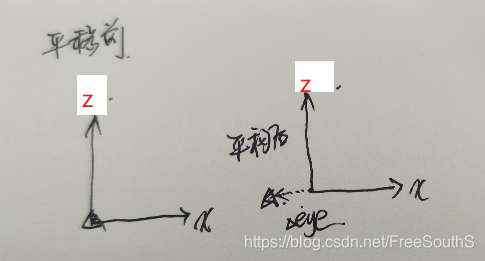

假如我们不旋转，我们只点a向左平移是这样的：

我们只需要将eye的位置，沿x方向减去deltaEye就可以了。这就是我注释的代码：
//_eye += osg::Vec3(-_deltaEye, 0.0, 0.0);

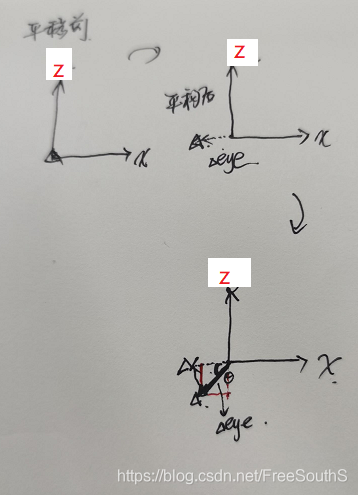

那么现在旋转了，情况复杂了，当我们点击q的时候，旋转_theta度，假设在0~90度内，情况变这样了：

上图粗线是要行走的_deltaEye，旋转角度_theta后，红线画的是其在x方向上与y方向上的变化，在0~90度内，sin与cos都是正的，因此新eye的位置为：

_eye += osg::Vec3(-_deltaEye*std::cos(osg::inDegrees(_theta)), 0.0, _deltaEye*std::sin(osg::inDegrees(_theta)));

eye一改，center也要改

_center = osg::Vec3(_eye.x(), 0.0, _eye.z());

也就是永远站在屏幕外，看屏幕里，你怎么移都是这样。因为y值没有变化，eye的y永远是-10，永远看向y=0

其它的情况读者自己推吧，旋转[90, 360]的时候公式还一样吗？以及w向上s向下用户都可以自己写。或者鼠标拖动等，用户都可以自己写。

全部代码：

#include <osgViewer/Viewer>
#include <osg/Geode>
#include <osg/Geometry>
#include <osg/PrimitiveSet>
#include <osgGA/CameraManipulator>class MyCameraManipulator : public osgGA::CameraManipulator
{
public:MyCameraManipulator(){_theta = 0.0;_center = osg::Vec3(0.0, 0.0, 0.0);_up = osg::Vec3(0.0, 0.0, 1.0);_eye = osg::Vec3(0.0, -10.0, 0.0);_deltaEye = 0.3;_l = -2.0;_r = 2.0;_b = -2.0;_t = 2.0;}//这三个纯虚函数本例不会使用virtual void setByMatrix(const osg::Matrixd& matrix) {};virtual void setByInverseMatrix(const osg::Matrixd& matrix) {};virtual osg::Matrixd getMatrix() const { return osg::Matrix::identity(); };//最关键的是这个，这个返回的就是ViewMatrixvirtual osg::Matrixd getInverseMatrix() const{return osg::Matrix::lookAt(_eye, _center, _up);};//事件处理，我们要点击A就围着Z轴顺时针转动，点D就逆时针转动，转的时候始终朝0 0 0 点看着virtual bool handle(const osgGA::GUIEventAdapter& ea, osgGA::GUIActionAdapter& us){if (ea.getEventType() == osgGA::GUIEventAdapter::FRAME){us.asView()->getCamera()->setProjectionMatrixAsOrtho2D(_l, _r, _b, _t);}if (ea.getEventType() == osgGA::GUIEventAdapter::SCROLL){//判断滚动的方向osgGA::GUIEventAdapter::ScrollingMotion sm = ea.getScrollingMotion();if (sm == osgGA::GUIEventAdapter::SCROLL_DOWN){_deltaEye *= 1.1;_l *= 1.1;_t *= 1.1;_b *= 1.1;_r *= 1.1;}else{//范围变小0.1，正好与变大相反，左右同时往里缩_deltaEye *= 0.9;_l *= 0.9;_t *= 0.9;_b *= 0.9;_r *= 0.9;}}if (ea.getEventType() == osgGA::GUIEventAdapter::KEYDOWN){//旋转视角if ((ea.getKey() == 'Q') || (ea.getKey() == 'q')){//点q变1度_theta += 1;_up = osg::Vec3(0.0, 0.0, 1.0)*osg::Matrix::rotate(osg::inDegrees(_theta), osg::Y_AXIS);}//若是A键if ((ea.getKey() == 'A') || (ea.getKey() == 'a')){//_eye += osg::Vec3(-_deltaEye, 0.0, 0.0);_eye += osg::Vec3(-_deltaEye*std::cos(osg::inDegrees(_theta)), 0.0, _deltaEye*std::sin(osg::inDegrees(_theta)));_center = osg::Vec3(_eye.x(), 0.0, _eye.z());}if ((ea.getKey() == 'D') || (ea.getKey() == 'd')){//_eye += osg::Vec3(_deltaEye, 0.0, 0.0);_eye -= osg::Vec3(-_deltaEye*std::cos(osg::inDegrees(_theta)), 0.0, _deltaEye*std::sin(osg::inDegrees(_theta)));_center = osg::Vec3(_eye.x(), 0.0, _eye.z());}}return false;}//视点位置osg::Vec3d              _eye;//点击鼠标a键向左移的量度，随着鼠标滚轮的放大缩小，这个量度也在变化double _deltaEye; //视点看向哪里osg::Vec3d              _center;//头顶的朝向osg::Vec3d              _up;//视点看向0 0 0的角度float              _theta;//二维投影参数, left, right, bottom, topdouble _l, _r, _b, _t;
};osg::Geode* createNet()
{osg::Geode* gnode = new osg::Geode;osg::Geometry* geom = new osg::Geometry;gnode->addDrawable(geom);//设置线的颜色为白色osg::Vec4Array* color = new osg::Vec4Array;color->push_back(osg::Vec4(1.0, 1.0, 1.0, 1.0));geom->setColorArray(color, osg::Array::BIND_OVERALL);osg::Vec3Array* vertex = new osg::Vec3Array;geom->setVertexArray(vertex);//间隔1米，横20条，竖20条for (int i = 0; i < 20; i++){//x方向vertex->push_back(osg::Vec3(0, 0, i));vertex->push_back(osg::Vec3(17, 0, i)); //设置为17，不画满//z方向vertex->push_back(osg::Vec3(i, 0, 0));vertex->push_back(osg::Vec3(i, 0, 17));}geom->addPrimitiveSet(new osg::DrawArrays(osg::PrimitiveSet::LINES, 0, vertex->size()));geom->getOrCreateStateSet()->setMode(GL_LIGHTING, osg::StateAttribute::OFF);return gnode;
}int main()
{osgViewer::Viewer viewer;viewer.setSceneData(createNet());viewer.setCameraManipulator(new MyCameraManipulator());return viewer.run();
}
