学习目录
1、CAD工作界面设置
2、快捷键设置
3、基础样板文件设置
4、辅助软件添加
5、CAD软件优化
6、指定字体设置
01
CAD工作界面设置
- 图标按钮切换成文字按钮：右击图标，把使用图标去掉即可(2012版本可以切换，2016版本不能用汉字显示)
看自己习惯，熟悉了图标按钮就保持原来的，常用的是F3、F8、F11

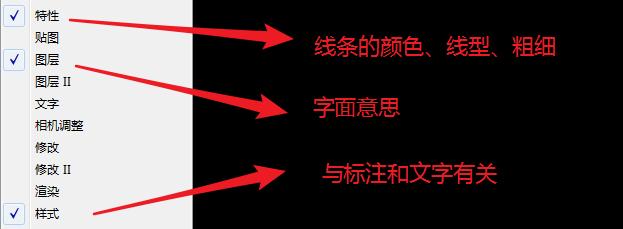

- 高版本切换经典界面：只需在工具栏中显示特性、图层和样式即可，方便观察使用
- 保存操作空间：点击将当前工作空间另存为，并重命名即可
02
快捷键设置
更改快捷键(纯自己的习惯)
R——REC
CC——CO
DD——DLI
DDD——DCO
DAA——DAL
MM——MA
需要手动增加的命令(布局视口下操作，具体在下一篇解释)
ZD——LAYMCUR
Q——LAYVPI
TCC——COPYTOLAYER
ZR——LAYCUR
DJ——LAYFRZ
JD——LAYTHW
会被辅助软件替代的命令(也就是不会再用到了)
AA
WI
B
ATT
可能会用到的不常见的命令
Find——我用来替换标注的材质文字，适用于所有类型的文字
Ch=ctrl+1——更改文字或者图形属性
Fi——过滤选择，功能比肩qs，且更好用
Qs——快速选择，我用来寻找特定文字
Bo——创建内部边界，用处很大
Dt——单行文字，这个我倒是不太用，我多用插件命令tt
Er——参照，多用于图框插入
La——图层面板，有了样板文件的话，除了增加个别的图层，其实不太用到
Las——图层状态管理器，可以用在放大图，导出总平图的图层状态即可
V——视图管理器，我用在布局空间mv窗口下对齐模型空间的图纸
- 更改方式：工具——自定义——编辑程序参数
- PS：要是自己的机子的话，可以直接在cad中修改，但是要是使用的是公司的机子的话，可能是保存不了的，原因是属性勾选了只读，解决方法是找到快捷键的文件，然后右键——属性——去掉只读
03
样板文件设置
每个公司会有不同的制图规范，对于学生的话可以使用网上上传的大公司的样板，比如CCD样板文件，自己自定义设置的话，只要修改文字样式、标注样式、点样式、单位即可
- 文字样式ST：主要看公司，比如hztxt字体，一般用宋体即可
- 标注样式D：涉及到个性化设置和建筑图纸规范设置，这里只是给一个参考
线尺寸线和界限颜色为绿，基线间距7，超出尺寸线3，起点偏移量2符号和箭头箭头为建筑标记，引线为点或自定义箭头文字宋体，黄，文字高度3，垂直为上，从尺寸线偏移为0.6，文字对齐ISO标准调整文字始终保持在尺寸界限之间，文字位置在尺寸线上方，带引线，使用缩放到布局主单位精度0，舍入为5
- 点样式PO：个人习惯第9种
- 单位UN：类型小数、精度0、单位毫米

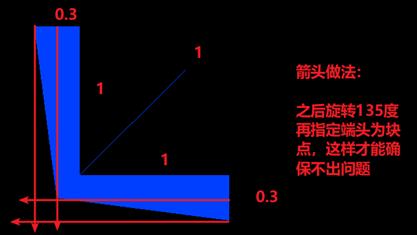

- ps：自定义用户箭头，按照图片的设置好后，在标注样式里面的“符号和箭头”下找到对应的块名称

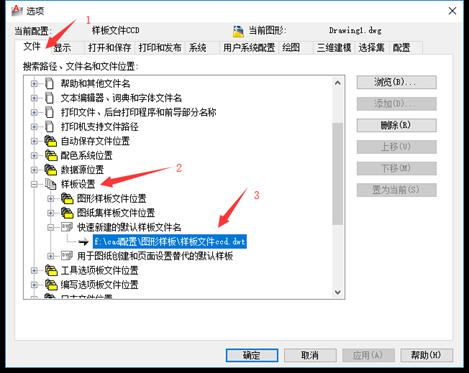

- 样板文件保存：将打开的文件保存成DWT样本文件(自己另存为一份留底)，在OP选项样本设置中，找到快速新建的样本文件名，再找到刚才保存的样本文件
04
LSP辅助软件添加
推荐三款LSP辅助软件：刮刀去教育(只有到14版本)、断线闭合、软件加速

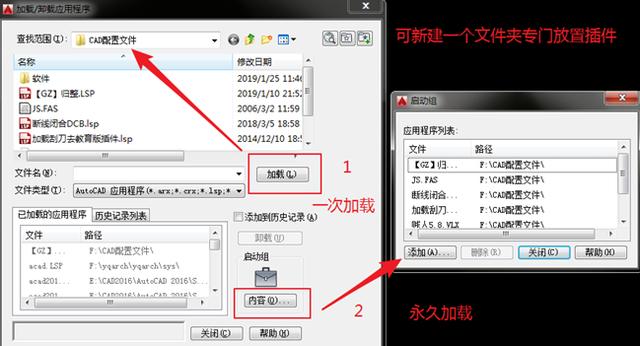

操作方法：AP——在加载和内容里都选择好即可
刮刀去教育功能：消除教育版文件中的水印，因为没怎么遇到过此类文件，所以不确定该功能是否正常
断线闭合功能：可以连接首尾相连的线段，dcb之后选中一条线段即可完成连接，成为多段线；弥补了高版本的j命令，需要全部选中才能成为多段线
软件加速功能：据说可以使cad运行加速，放到cad安装路径下的“SUPPORT”里，放进去完事儿了；缺点：对于复杂一点的线段，可能会连接失误
筑原CAD病毒专杀功能：杀病毒，我遇到的一种病毒是会造成所有的插件失效，用这个屡试不爽
推荐两款辅助软件：JR工具箱5.8、源泉设计(之后会有对两个辅助软件命令的全部介绍，注：两个辅助软件都要放在硬盘的根目录，不能出现中文)
05
软件自身的优化设置
- 软件内部设置：OP——系统——性能设置——勾选自适应降级，修改降级值60(FPS值 ：0~10,很不流畅，感觉很卡，定位不易；10~20，不流畅，操作需放慢；20~30，基本流畅，偶尔会停顿；30以上，非常流畅)——打开右手边的手动调节——透明度质量改成低——关闭图形性能里的高级材质效果、单像素光照和全阴影显示
- 软件内部设置：输入vtenable——改为0，
- 软件内部设置：pu——清理
- 软件内部设置：startup和startmode都改为0，注，startmode是高版本才用的，指的是启动初始界面，参数为0时的效果是可大幅度提速，默认为1(2014版本还没有startmode，2016版本有了)
- 软件外部设置：找到CAD软件初始的安装程序——点击安装工具和实用程序——勾选manager tools，不用勾选配置和管理许可证——按原目录下载即可——打开刚下载好的CAD实用管理程序——信息中心下全部取消勾选——exchange面板勾选始终使用本地内容——联机设置中心(看版本，12是选禁用，16选本地)——反馈中取消所有勾选
- 软件外部设置：点击控制面板——Internet选项——高级——取消“检查发行商的证书是否吊销和检查服务器证书吊销”
- 软件外部设置：右击CAD快捷方式，选择属性——快捷方式下，在目标里添加“/nologo”，注意，斜杠前有一个半角空格
06
字体样式的选择

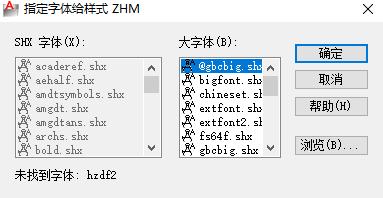

替换大字体——国标字体默认是第一个选择：右击CAD软件图标，选择“打开文件所在位置”。打开字体文件“Fonts”，找到你经常用到的字体gbcbig，复制粘贴到字体文件中，修改副本名称为@ gbcbig，删除系统默认的第一个文件即可置顶完成(具体的字体还是要根据公司的要求来)
直到这里，软件前期的优化操作就告一段落了
JR工具箱5.8和源泉设计自行网上下载
