大家都知道集成电路或者说IC是由许多小电路放在一个小封装里来共同完成一项如运算放大器或是555定时器IC等，就是由许多晶体管，触发器与逻辑门及其它数字电路组成的。比如触发器就可以用逻辑门组成，而逻辑门本身则可以用少许晶体管组成。

逻辑门是许多数字电路的基础。从基本的触发器到单片机逻辑门等。它们代表了输入与输出间的数字逻辑关系。逻辑门有许多种，每种都有不同的公用。但本文我们要着重探讨的是或门，我们要用三极管来打造一个或门。

或逻辑门
或门实现了布尔分离，能让我们找出两个输入中的最大值。

或门符号

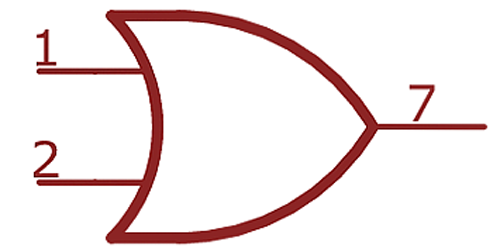

或门的电路符号入上，其中弯曲的一端为输入端，尖锐的一端为输出端。或门遵循的逻辑很简单，如果有一个输入为1，那么输出为真。或门的真值表如下。

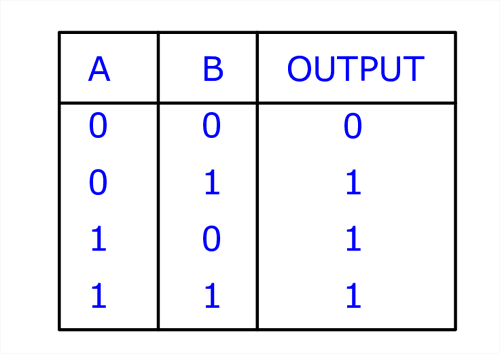

或门真值表
输入不一定只有两个，但如果任一输入为真则输出为真。

所需元器件
NPN小信号三极管(2N2222，BC547等)
1kΩ电阻
10kΩ电阻

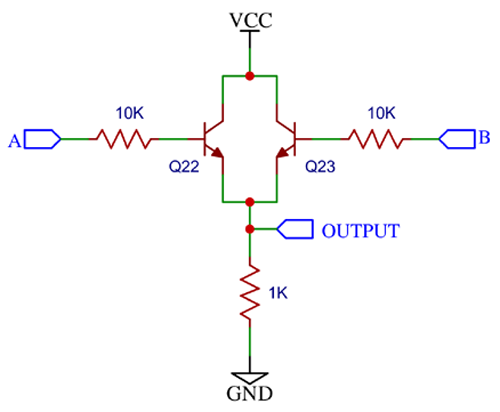

三极管或门电路图
这是我们三极管组成的或门电路的初版，它由两个并联的射极跟随器与一个共同的射极电阻组成。

以上电路图展示了用NPN三极管打造或门的最简单方法。当输出A为高时，一股小电流会流经三极管Q22的基极。这会使Q22导通，从而(相对)较大的电流从集极流向射极。通过射极电阻时电流会降低。射极电阻间的电压为Vcc-0.7V，所以输出跟随输入，增益只比单位增益少一点。当输入B为高的时候也会发生相同的情况。当两个输入都为高时，两个三极管都被激活，但射极电阻上的压降仍然不变，输出依然为高。

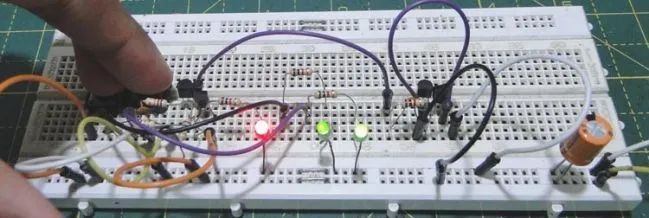

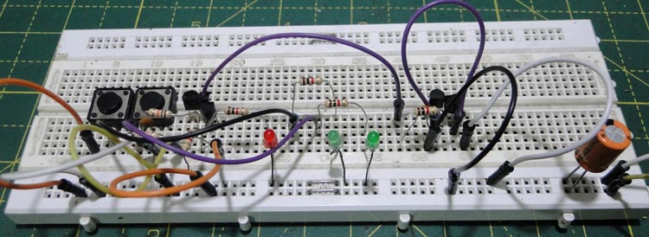

情况1：当两输入都为低，输出为低

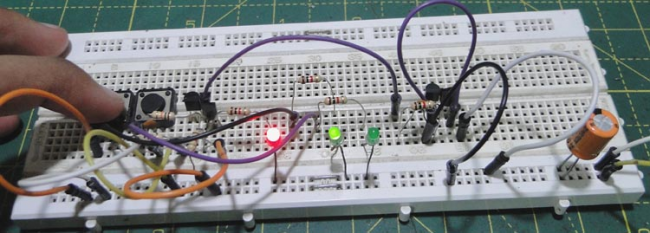

情况2：当一个输入为低，另一输入为高时，输出为高

情况3：当两输入为高时，输出为高。

三极管组成的或门——改进版

我们之前谈到的电路是或门的另一实现方式，但这种电路在IC的生产中却很少用到，这不是没有缘由的。如果我们将一个输入接到Vcc上，将一个开关接到另一输入上，检测输入，开关以及开关的上升沿，我们就会发现到一个小问题。
输出变高一段时间后，并不会对输入有瞬间的响应。输出端察觉到输入端变化所需要的时间即传播延迟。当去掉输入时也会发生相同的情况，输出需要过一段时间后才能回归零电位。
这种情况发生的原因是三极管的基极电容。一个解决方法就是减少所有电阻的值，这样流经的电流更高所以电容充电速度更快。但这会导致更多的能量耗散。为了规避这一问题，我们与基极的电阻并联两个小(<10nF)“加速”电容来减少存储能量的时间。
另一个问题是电路的灌电流没有拉电流那么多。拉电流不是问题因为不止一个三极管会被导通(当至少一个输入为高时)且直接与输出相连，所以输出可以提供足够的电流。
然而，当三极管关断时，只有1kΩ的电阻下拉输出，而且灌电流也被限制。为了让这个过程更加对称，我们加入了一个推挽级。这些改动极大地降低了上升与下降时的传播延迟。
或门的应用
和与门一样，或门也是所有逻辑电路中的重要组成部分。比如需要监测一个10输入的单片机，那么10输入的或门可以告知控制器是否有一个输入为高，而不需要用到十个输入引脚。
还有一个有趣的应用就是汽车。安全带指示灯会在所有门都关上的时候才熄灭。
