UML活动图在特定场景内通过提供迭代流的图形化表示来补充用例。类似于流程图，活动图使用两端为半圆形的矩形表示一个特定的系统功能，箭头表示通过系统的流，菱形表示分支(标记从菱形发出的每个箭头)，实水平线意味着并行发生的活动。ACS-DCV用例的活动图如图所示。应注意到活动图增加了额外的细节，而这些细节是用例不能直接描述的(隐含的)。例如，用户可以尝试有限次数地输入账号和密码，这可以通过“提示重新输入”的判定菱形来体现。

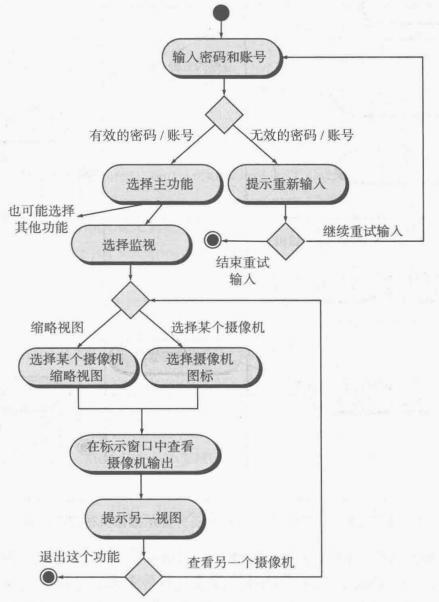

通过互联网访问摄像机监视设备并显示摄像机视图功能的活动图

UML泳道图是活动图的一种有用的变形，允许建模人员表示用例所描述的活动流，同时指出哪个参与者(如果在某个特定用例中涉及了多个参与者)或分析类负责由活动矩形所描述的活动。职责由纵向分割图中的并行条表示，就像游泳池中的泳道。

三种分析类——房主、摄像机和接口——对于上图所表示的活动图中的情景具有直接或间接的责任。参看下图，重新排列活动图，和某个特殊分析类相关的活动按类落入相应的泳道中。例如，接口类表示房主可见的用户接口。活动图标记出对接口负责的两个提示——“提示重新输入”和“提示另一视图”。这些提示以及与此相关的判定都落入了接口泳道。但是，从该泳道发出的箭头返回到房主泳道，这是因为房主的活动在房主泳道中发生。

通过互联网访问摄像机监视设备并显示摄像机视图功能的泳道图

借助活动图和泳道图，面向过程的用例表示出各种参与者行使的一些特定功能(或其他处理步骤)，以便满足系统需求。但是需求的过程视图仅表示系统的单一维度 。
