关于unity shader的StencilBuffer
这几天学了unity shader，不得不说unity shader小小的选择项竟然蕴含了这么多东西，最近看到shaderlab 的stencil buffer真是搞得一头雾水，网上也没有对stencil在untiy 的介绍，有也是很简略的，圣典也还没翻译，就官网那几个字，真不知道写那个的人是怎么想的，就写那几个字怎么让人明白那怎么回事。好了，吐槽这么多，下面来说一下自己对stencil的认识，官网链接如下http://docs.unity3d.com/Manual/SL-Stencil.html，重点介绍那几个例子。
语法介绍
stencil buffer，也是一个buffer（废话），长度是8位，主要用于筛选pixel用，stencil buffer其实是zBuffer其中的一部分，stencil的测试与深度测试也是紧密连接，因为还要用到深度测试的结果。
语法
Stencil {
Ref 2
Comp equal
Pass keep
Fail decrWrap
ZFail keep
}
下面一条一条来：
Ref referenceValue，这个是设定参考值，stencilbuffer里面的值会与他比较
ReadMask readMask，这个是在比较参考值和buffer值的时候用的，用于读取buffer值里面的值。
WriteMask writeMask，这个是写入buffer值用的。
Comp comparisonFunction，这个比较重要，这个是比较方式。大致有Greater，GEqual，Equal等八种比较方式，具体待会列图。
Pass stencilOperation，这个是当stencil测试和深度测试都通过的时候，进行的stencilOperation操作方法。注意是都通过的时候！
Fail stencilOperation，这个是在stencil测试通过的时候执行的stencilOperation方法。这里只要stencil测试通过就可以了
ZFail stencilOperation，这个是在stencil测试通过，但是深度测试没有通过的时候执行的stencilOperation方法。
一般Comp,Pass,Fail,ZFail只用于正面的渲染，除非有Cull front，这样的语句出现。如果要渲染两面，可以用CompFront，PassFront等和CompBack，PassBack等。意思和上面的一样
比较方式：
| Greater | 大于 |
| GEqual | 大于等于 |
| Less | 小于 |
| LEqual | 小于等于 |
| Equal | 等于 |
| NotEqual | 不等于 |
| Always | 永远通过 |
| Never | 永远通不过 |
这个是在接在Comp之后的，结果可以影响Fail 的执行。
stencilOperation（stencil操作）
| Keep | 保持 |
| Zero | 归零 |
| Replace | 拿比较的参考值替代原来buffer的值 |
| IncrSat | 值增加1，但是不溢出，如果是255，就不再加 |
| DecrSat | 值减少1，不溢出，到0就不再减 |
| Invert | 翻转所有的位，所以1会变成254 |
| IncrWrap | 值增加1，会溢出，所以255会变成0 |
| DecrWrap | 值减少1，会溢出，所以0会变成255 |
至于官网的延迟光照那段大致意思就是Deffer render里面stencil Function不好用就是了。
下面上代码了，在我看来，官网的这两个例子非常难，也没有什么解释所以很不好理解。
- Shader "Red" {
- SubShader {
- Tags { "RenderType"="Opaque" "Queue"="Geometry"}//这里渲染的类型为不透明物体，次序是Geometry。至于Geometry是多少我就不清楚的，求大神科普
- Pass {
- Stencil {
- Ref 2 //参考值为2，stencilBuffer值默认为0
- Comp always //stencil比较方式是永远通过
- Pass replace //pass的处理是替换，就是拿2替换buffer 的值
- ZFail decrWrap<span style="white-space:pre"> </span>//ZFail的处理是溢出型减1
- }
- <span style="white-space:pre"> </span>//下面这段就不多说了，主要是stencil和Zbuffer都通过的话就执行。把点渲染成红色。
- CGPROGRAM
- #pragma vertex vert
- #pragma fragment frag
- struct appdata {
- float4 vertex : POSITION;
- };
- struct v2f {
- float4 pos : SV_POSITION;
- };
- v2f vert(appdata v) {
- v2f o;
- o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
- return o;
- }
- half4 frag(v2f i) : SV_Target {
- return half4(1,0,0,1);
- }
- ENDCG
- }
- }
- }

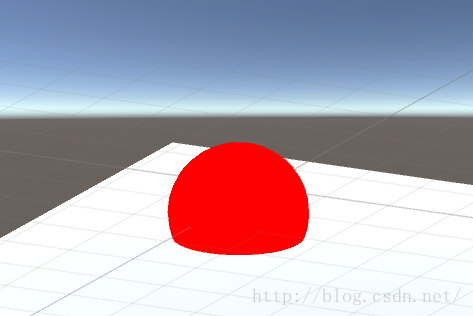

结果就像这样，至于为什么要用平面来切，待会解释。好，现在在平面以上的点，stencilbuffer值全为2，因为都被replace了。在平面下面的点，通过了stencil测试但是没有通过深度测试，stencil值减一全为255。
下面是第二段。
- Shader "Green" {
- SubShader {
- Tags { "RenderType"="Opaque" "Queue"="Geometry+1"}<span style="white-space:pre"> </span>//渲染次序为Geometry+1，在红球之后
- Pass {
- Stencil {
- Ref 2<span style="white-space:pre"> </span>//参考值为2
- Comp equal<span style="white-space:pre"> </span>//stencil比较方式是相同，这回不是都通过了
- Pass keep <span style="white-space:pre"> </span>//stencil和Zbuffer都测试通过时，选择保持
- Fail decrWrap <span style="white-space:pre"> </span>//stencil没通过，选择溢出型减1，所以被平面挡住的那层stencil值就变成254
- ZFail keep<span style="white-space:pre"> </span>//<span style="font-family: Arial, Helvetica, sans-serif;">stencil通过，深度测试没通过时，选择保持</span>
- }
-
- CGPROGRAM
- #pragma vertex vert
- #pragma fragment frag
- struct appdata {
- float4 vertex : POSITION;
- };
- struct v2f {
- float4 pos : SV_POSITION;
- };
- v2f vert(appdata v) {
- v2f o;
- o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
- return o;
- }
- half4 frag(v2f i) : SV_Target {
- return half4(0,1,0,1);
- }
- ENDCG
- }
- }
- }

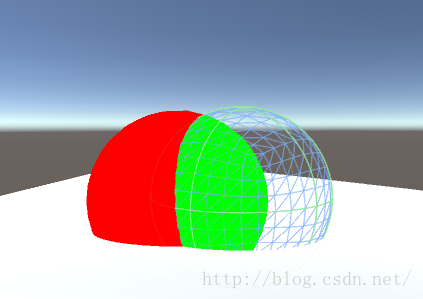

那个网格线就是附着了第二个shader的球体。神奇的地方来了，这个球体本身是没有颜色的，因为stencil为0的话不可能等于2的。在红球和这个球交汇处变成了绿色，注意，这个绿色不是红球的，而是“绿球的”。有一个隐藏的部分是底下被遮住部分，如果“绿球”有挡住红球部分，则stencil会变为254。这个对于下面这个shader非常重要。
- Shader "Blue" {
- SubShader {
- Tags { "RenderType"="Opaque" "Queue"="Geometry+2"}<span style="white-space:pre"> </span>//渲染次序为Geometry+2,在前面两个shader之后
- Pass {
- Stencil {
- Ref 254<span style="white-space:pre"> </span>//参考值为254
- Comp equal<span style="white-space:pre"> </span>//比较方式是是否相等
- }
-
- CGPROGRAM
- #pragma vertex vert
- #pragma fragment frag
- struct appdata {
- float4 vertex : POSITION;
- };
- struct v2f {
- float4 pos : SV_POSITION;
- };
- v2f vert(appdata v) {
- v2f o;
- o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
- return o;
- }
- half4 frag(v2f i) : SV_Target {
- return half4(0,0,1,1);
- }
- ENDCG
- }
- }
- }

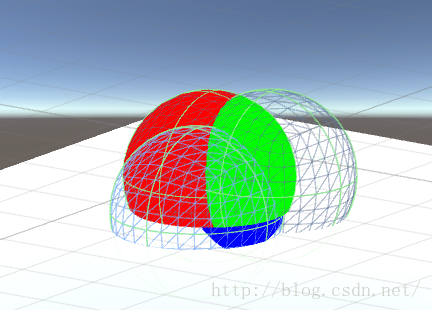

好，底下那个部分很神奇吧！先解释一下，底下那个蓝色部分，是红球通过“绿球部分”再转到“蓝球”部分的，红球深度测试失败，stencil减1，再通过“绿球”stencil测试失败，stencil再减1，到这个蓝色上就符合了同样是这个蓝色块是在“蓝球”表面的。但是有个问题是红球的内表面也映到了了蓝球的上面，这个我不清楚，请高手解答
下面介绍另一组官网的shader
- Shader "HolePrepare" {
- SubShader {
- Tags { "RenderType"="Opaque" "Queue"="Geometry+1"}<span style="white-space:pre"> </span>//渲染次序为<span style="font-family: Arial, Helvetica, sans-serif;">Geometry+1</span>
-
- ColorMask 0<span style="white-space:pre"> </span>//开始玩花样了，这个球不渲染任何的颜色
- ZWrite off<span style="white-space:pre"> </span>//关闭深度写，代表这个球是透明的
- Stencil {
- Ref 1<span style="white-space:pre"> </span>//参考值是1
- Comp always<span style="white-space:pre"> </span>//比较方式是永远通过
- Pass replace<span style="white-space:pre"> </span>//Pass选择stencil操作是替代
- }
- <span style="font-family: Arial, Helvetica, sans-serif;"><span style="white-space:pre"> </span>//下面是两个通道。第一个通道渲染背面（我觉得说内侧更合适），第二个通道渲染正面，但是这个比较难理解的是在深度测试成功时你看到了背面，失败时看到了正面，这就相当于，你看一个不透明的杯子，你直接看到了内表面，你用手遮住这个杯子再看，你就看到了外表面。</span>
- <span style="white-space: pre;"> </span>CGINCLUDE
- struct appdata {
- float4 vertex : POSITION;
- };
- struct v2f {
- float4 pos : SV_POSITION;
- };
- v2f vert(appdata v) {
- v2f o;
- o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
- return o;
- }
- half4 frag(v2f i) : SV_Target {
- return half4(1,1,0,1);
- }
- ENDCG
-
- Pass {
- Cull Front
- ZTest Less
-
- CGPROGRAM
- #pragma vertex vert
- #pragma fragment frag
- ENDCG
- }
- Pass {
- Cull Back
- ZTest Greater
-
- CGPROGRAM
- #pragma vertex vert
- #pragma fragment frag
- ENDCG
- }
- }
- }

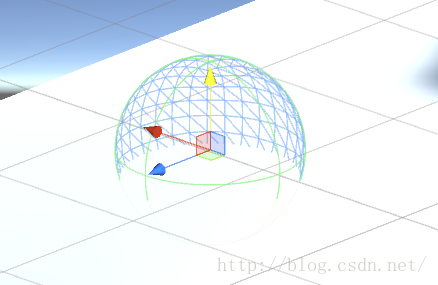

不过因为Colormask不渲染任何颜色，所以上面这个shader看不出来什么东西。下面添加一段对上面代码的改写。
- Shader "HolePrepare" {
- SubShader {
- Tags { "RenderType"="Opaque" "Queue"="Geometry+1"}
- //ColorMask 0<span style="white-space:pre"> </span>注释掉ColorMask，让他可以显示颜色
- ZWrite off
- Stencil {
- Ref 1
- Comp always
- Pass replace
- }
-
- CGINCLUDE
- struct appdata {
- float4 vertex : POSITION;
- };
- struct v2f {
- float4 pos : SV_POSITION;
- };
- v2f vert(appdata v) {
- v2f o;
- o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
- return o;
- }
- half4 frag(v2f i) : SV_Target {
- return half4(1,1,0,1);
- }
-
- half4 frag2(v2f i) : SV_Target {<span style="white-space:pre"> </span>//添加一段片段函数以供调用
- return half4(1,0,0,1);
- }
- ENDCG
-
- Pass {
- Cull Front
- ZTest Less
-
- CGPROGRAM
- #pragma vertex vert
- #pragma fragment frag
- ENDCG
- }
- Pass {
- Cull Back
- ZTest Greater
-
- CGPROGRAM
- #pragma vertex vert
- #pragma fragment frag2<span style="white-space:pre"> </span>//渲染正面时，调用frag2函数
- ENDCG
- }
- }
- }

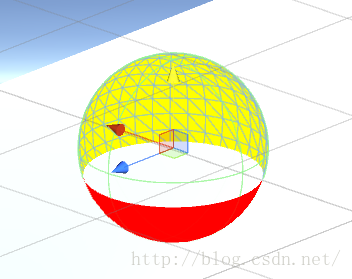

如上图，主要的改动的是三个方面，效果如下
嗯，所以可以直接被看见部分（内侧）渲染黄色，被挡住部分（外侧）渲染红色，然后中间的部分，挡住了内侧，暴露了外侧，所以不渲染，为什么要对这个shader解释这么多呢，原因就在下面这个shader。
- Shader "Hole" {
- Properties {
- _Color ("Main Color", Color) = (1,1,1,0)
- }
- SubShader {
- Tags { "RenderType"="Opaque" "Queue"="Geometry+2"}<span style="white-space:pre"> </span>//渲染次序为Geometry+2
-
- ColorMask RGB<span style="white-space:pre"> </span>//显示出颜色，这个默认的，写不写都一样
- Cull Front<span style="white-space:pre"> </span>//只渲染背面，嗯，这个shader开始牛起来了
- ZTest Always<span style="white-space:pre"> </span>//深度测试永远通过，霸气侧漏！这个意味着不管你怎么挡，这个球始终可以在你眼皮子底下出现
- Stencil {
- Ref 1<span style="white-space:pre"> </span>//参考值为1
- Comp notequal <span style="white-space:pre"> </span>//比较方式为不相等<span style="white-space:pre"> </span>
- }
-
- CGPROGRAM
- #pragma surface surf Lambert
- float4 _Color;
- struct Input {
- float4 color : COLOR;
- };
- void surf (Input IN, inout SurfaceOutput o) {
- o.Albedo = _Color.rgb;
- o.Normal = half3(0,0,-1);
- o.Alpha = 1;
- }
- ENDCG
- }
- }

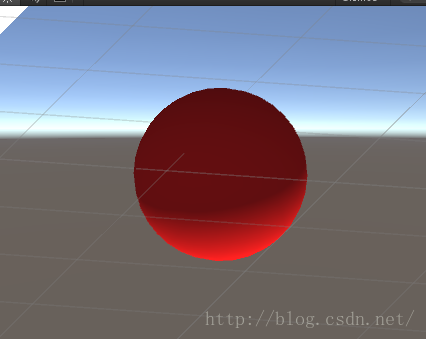

这个球的样子是这样

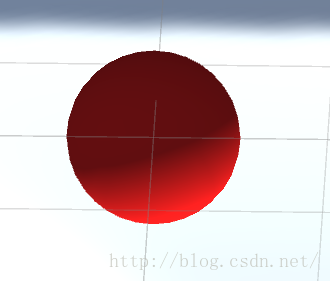

没人挡得住它的显示了

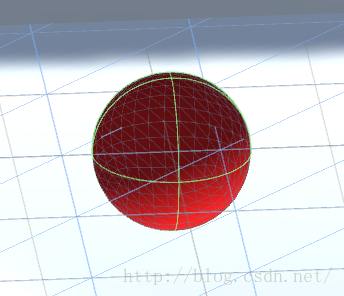

这是他被平面切割的情况，根本看不出来啊！好，这个球说，“谁能挡我！！”

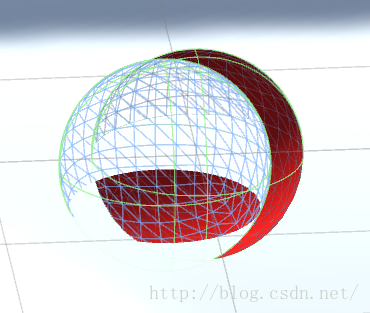

然后他就被挡了
好，解释一下，这个透明球先渲染，所以他上面的内表面和下面的外表秒stencil值为1，或许有人会问上面内表面可以赋值是可以理解的，下面外表面的怎么回事？我也想了好久，其实答案就在每个通道的ztest，内表面的为ztest Less，说明这个内表面的只要在物体前面就可以渲染出来，即深度测试成功，stencil赋值为1，而下面的外表面为ztest Greater，说明这个外表面需要在被挡住的时候显示出来，很贱有没有，这个时候深度测试成功。中间那部分因为没有深度测试成功，所以shencil值还是为0，所以还是被这个霸气侧漏的透了出来！
好了，先写到这里，我要去吃饭了，有发现错误的地方求大神指正。
