本文内容：创建等高线、地形剖面、地貌晕渲图、坡度图、坡向图

1.打开工具箱，点击“等值线”工具

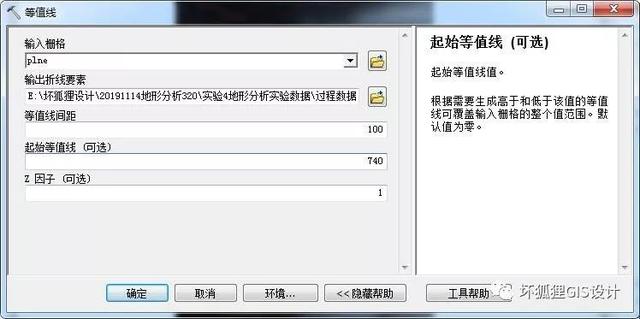

2.选泽DEM数据，录入参数

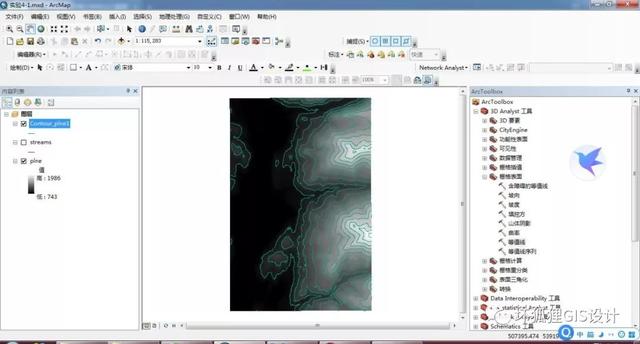

3.运行结果如下：生成等值线

4.打开3D Analyst工具条，使用“插入线”工具

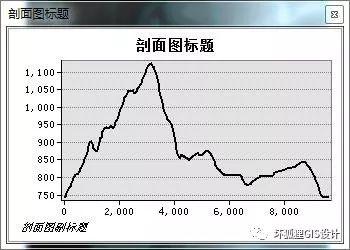

5.点击“剖面图”工具生成沿线地形剖面

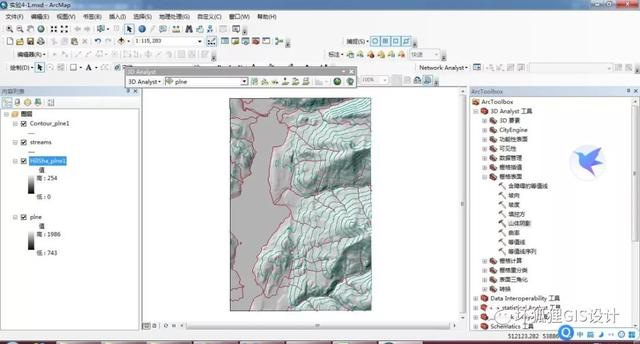

6.打开“山体阴影”工具，设置参数，确定

8.地形三维显示。打开ArcScene添加dem数据和河流数据

9.打开dem图层数据属性，设置基底高程，即将高程拉伸放大，突出显示。在显示选项卡中，将透明度设置50%。

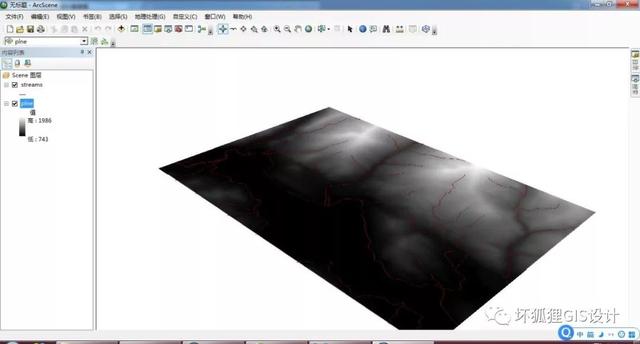

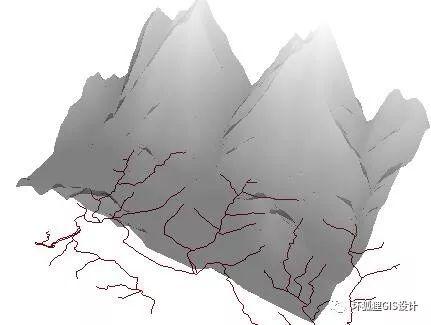

10.此时，dem图层已经三维显示，但是河流图层没有贴在DEM表面。

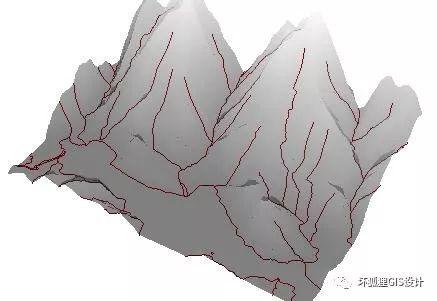

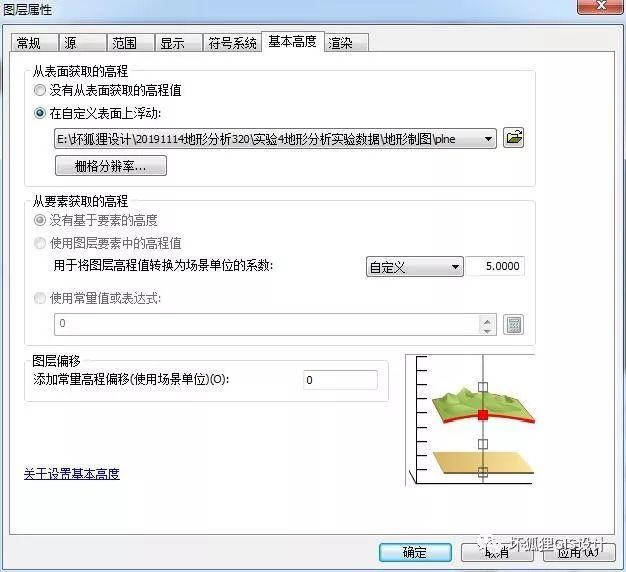

11.打开河流图层属性，设置河流的基准高程，同样将高程放大5倍。确定后可以看到，河流图层贴在DEM表面。

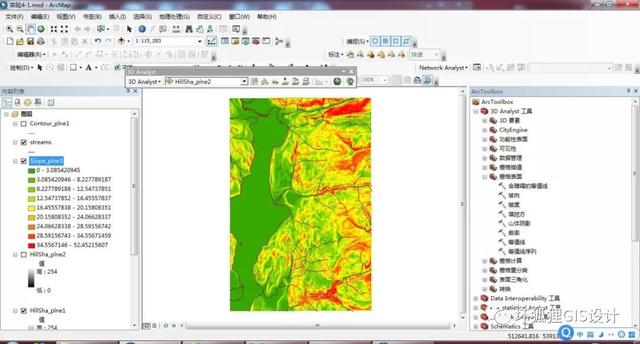

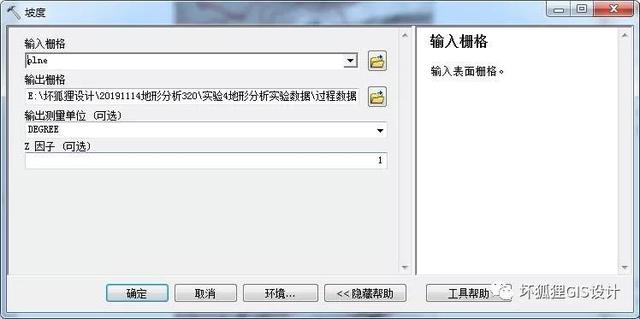

12.打开“坡度”工具，制作坡度图。

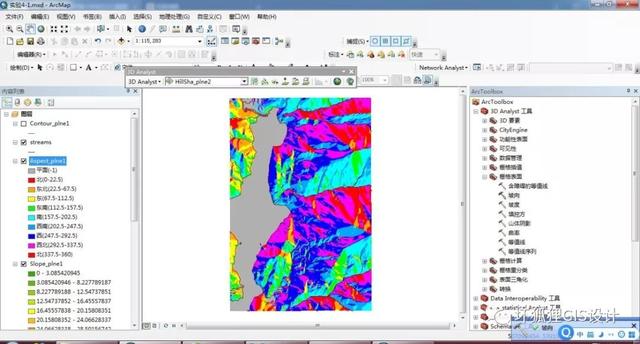

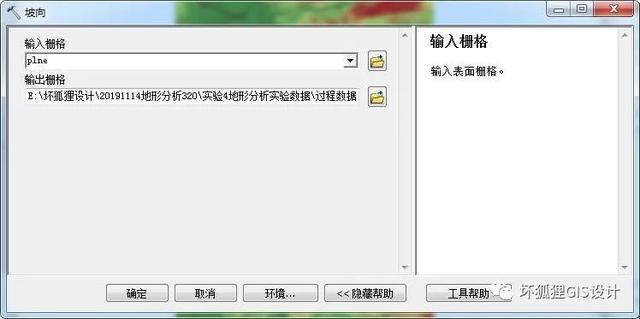

13.制作坡向图。

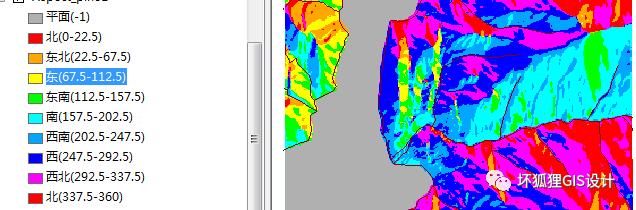

不同颜色分布代表不同的方向

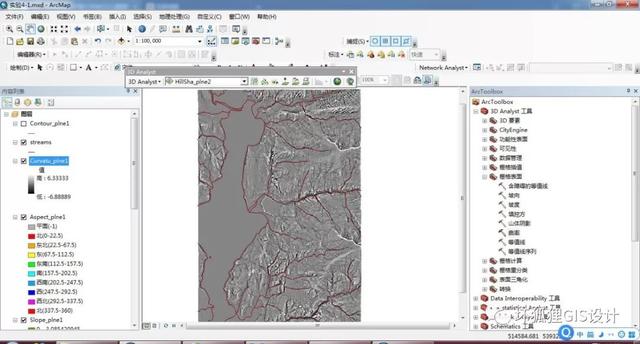

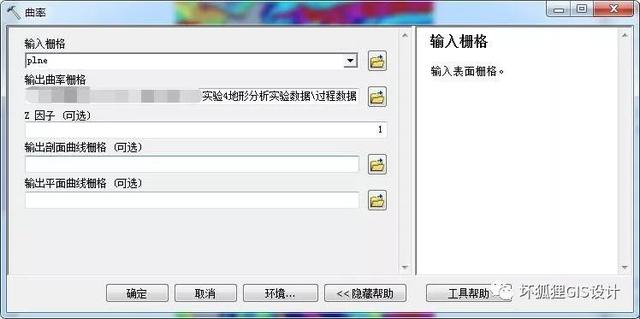

14.制作地形曲率。
