我们前面的两篇文章讲了7系列的时钟结构和clock region内部具体组成，这篇文章我们来讨论下MRCC和SRCC的区别。只有7系列的FPGA中才有MRCC和SRCC的说法，到了UltraScale系列，都是叫GC。

  看了上一篇文章的同学应该清楚MRCC就是Multi Region的CC，从该管脚输入的时钟可以access到不同的clock region，而SRCC就是Single Region的CC，从该管脚输入的时钟只能access当前clock region。

  所以有同学就会觉得，如果想使用全局时钟，就必须将时钟接到MRCC，而不能是SRCC。但这种理解是错误的，下面我们会详细解释。

  手册中对MRCC驱动多个clock region的说明如下：

MRCCs can access multiple clock regions and the global clock tree. MRCCs function the  same as SRCCs and can additionally drive multi-clock region buffers (BUFMR) to access  up to three clock regions

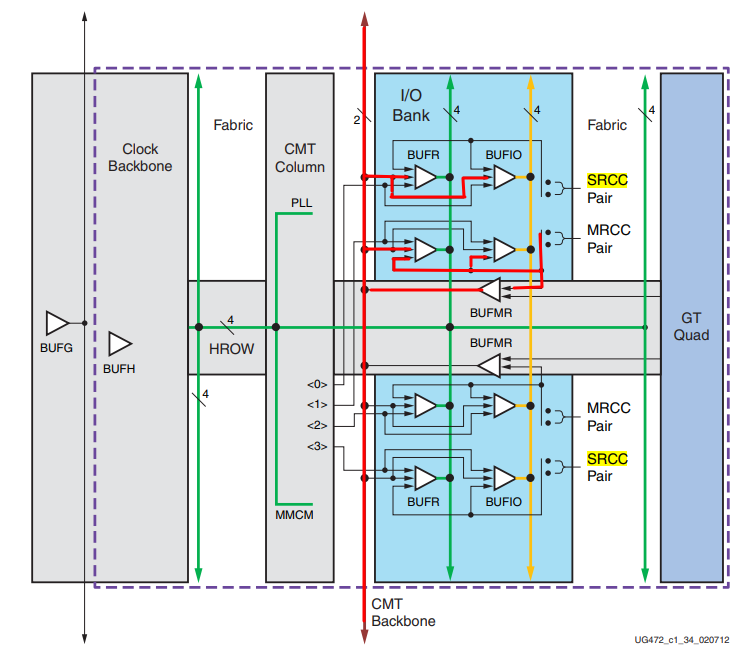

MRCC通过BUFMR来access最多三个clock region，从下面的图也可以看出，已经用红色的线将MRCC的路径都标出来，可以看到，MRCC通过了BUFMR到达了CMT Backbone（如果对CMT Backbone不理解，可以看前面两篇文章），然后就可以access其他的clock region了。

image-20220407215828708

从上面这个图可以看出，MRCC可以直接驱动BUFR和BUFIO，也可以先经过BUFMR后再驱动BUFIO和BUFR。

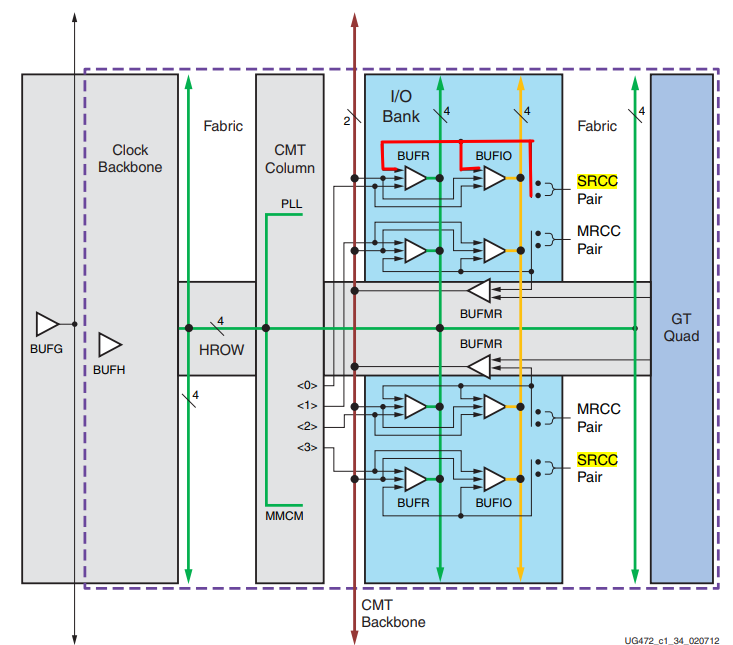

SRCC的路径在下面的图中用红色的线标识出来，可看到，它的路径只在当前的clock region里面。

image-20220407215904803

An MRCC pin pair can drive a specific  BUFMR, which in turn can drive BUFIOs and BUFRs in the same and adjacent regions  facilitating multi-region/bank interfaces. Similarly, a GT quad can also drive the BUFMRs

下面这个表格解释的就更加清晰了，MRCC和SRCC都是由外部的时钟驱动，而且MRCC和SRCC的区别就在于MRCC可以驱动BUFMR，SRCC不行。其他基本都一样，它们都可以驱动四个BUFIO、四个BUFR、一个CMT、上下相邻的CMT、16个BUFG和BUFH。

其中有一点很关键，就是它们都可以驱动BUFG和BUFH，这就意味着，从MRCC和SRCC进来的时钟都可以access全局时钟树，也就都可以当做全局时钟。

Clock-capable inputs are organized as 2 MRCC and 2 SRCC pairs in each I/O bank. SRCCs  access a single clock region and the global clock tree, as well as other CMTs above and  below in the same column. SRCCs can drive: • Regional clocks lines (BUFR, BUFH, BUFIO) within the same clock region • CMTs in the same clock region and adjacent clock regions. • Global clocks lines (BUFG) in the same top/bottom half of the device.MRCCs can access multiple clock regions and the global clock tree. MRCCs function the  same as SRCCs and can additionally drive multi-clock region buffers (BUFMR) to access  up to three clock regions.

所以，SRCC进来的时钟，虽然不能直接驱动其他clock region，但接到BUFG上之后，仍然可以通过BUFG来驱动其他的clock region。

最后我们多提一点，在手册中一些表达可能对于很多同学不好理解。比如上面那张表里描述的：

MRCCs that are located in the same clock region and on the same left/right side of the device drive:

字面意思很好理解，也没有什么生僻单词。同一个clock region里的MRCC可以驱动下面那些模块，那为什么又提到the same left/right side呢？如果看了第一篇文章的同学可能比较好理解，因为FPGA里面有个纵向的Clock Backbone，以这个为间隔分成了左右两部分，所有的全局时钟都在这个Clock Backbone里面。

这个表里面还提到一句：

MRCCs within the same half top/bottom drive:
• 16 BUFGs

这里为什么又要求是上下了呢？这个问题的答案还是在第一篇文章，FPGA里面有个Horizontal Center，将FPGA的BUFG分割成上下相等的两部分，上下各有16个BUFG。
