——点击上面“CATIA 小工”关注我哦——

秉着万物皆可CATIA的理念，小编看到什么画什么。嗖~看到了一辆蔚来汽车...你猜对了，接下来就要画蔚来汽车----的-----车标。

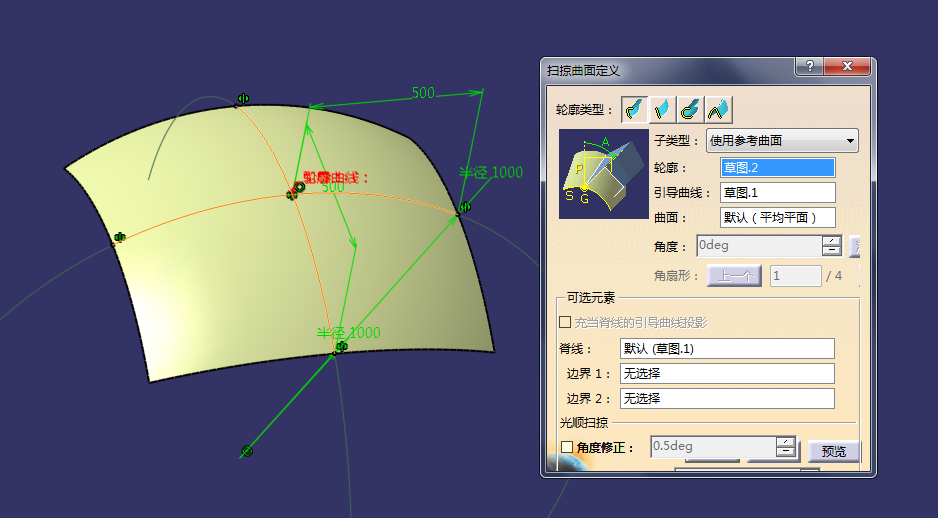

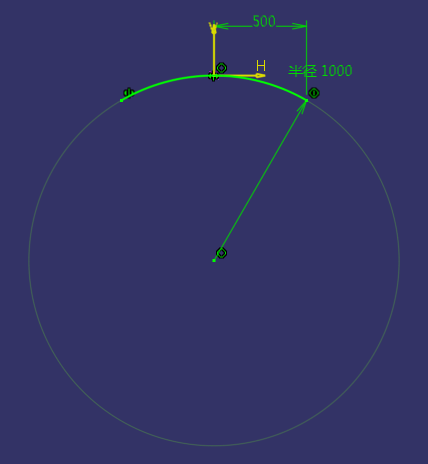

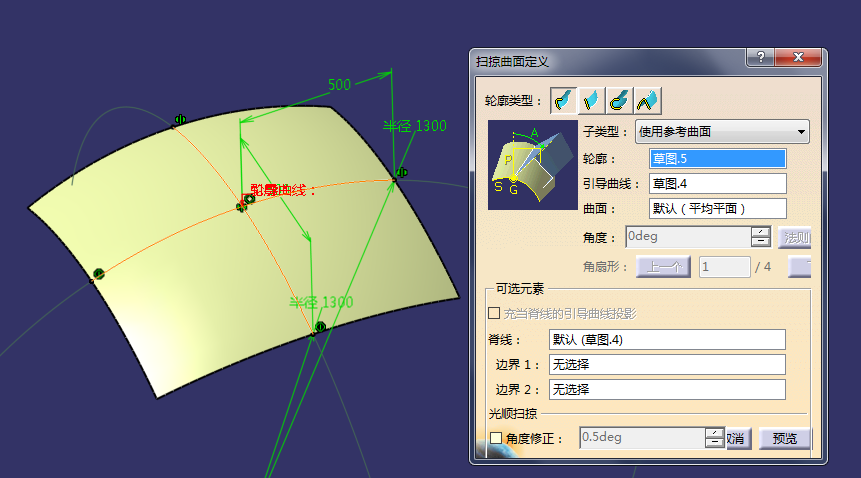

在绘制车标前，先了解一下它的含义：蔚来、蔚来，寓意“Blue Sky Coming”,即蔚来已来的含义。致力于创造更美好、更可持续的明天。所以，车标也表征这样的愿景：车标分为两部分：上半部分代表天空，象征开放、未来、追求的目标；下半部分代表大地，代表延伸向地平线的路面，象征方向、行动、务实和向前的动力。下图更加通俗易懂地进行了解释：观察蔚来3D车标不难发现：1)、上半部分是半个圆环，下半部分是符号“2)、上下两部分的基面是同一个弧面且同圆心；绘制步骤如下：一、定义车标圆心和弧面；圆心定义O点为(0、0、0)，弧面通过“扫掠命令”中的“使用参考曲面”项制作。扫掠的轮廓和引导线为参数相同的草图(草图的支持面不同)。

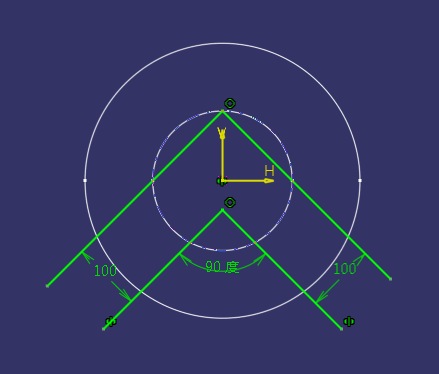

二、定义内外圆；

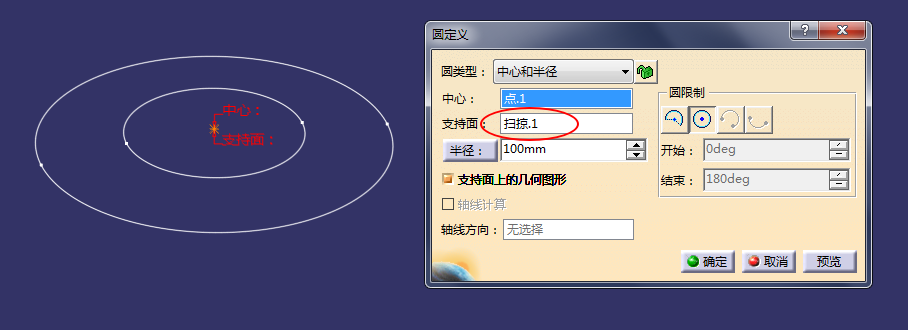

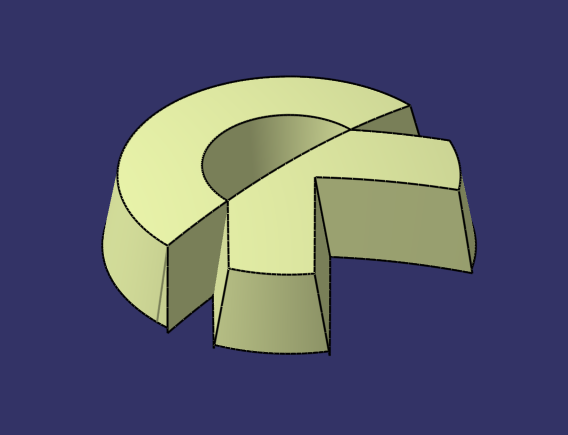

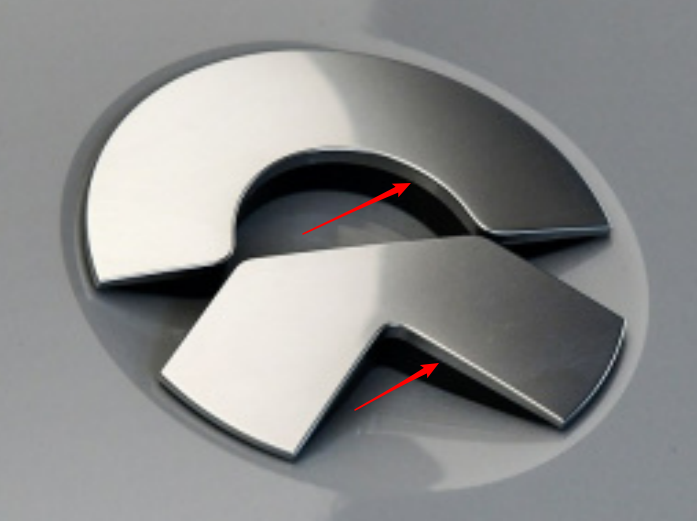

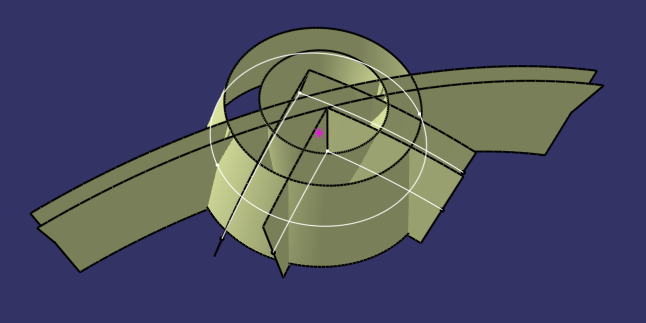

两圆同心且圆心都是O点，内圆半径定义为100mm，外圆半径定义为200mm。但两圆的支持面都选择上步中的扫掠弧面。三、定义车标下半部分；将两条折线分别提取出来并分别投影到弧面上。四、定义边界切割线；车标图片中的边界切割线都是有拔模角度的，小编的拔模角度是5°和10°。五、初次修剪；用拔模面和第一步中定义的弧面分别做修剪，结果如下：六、定义车标下表面弧面，并将该弧面和第五步结果做修剪；车标下表面也是一个弧面，同样可以通过扫掠命令制作。(把两个草图的半径修改成1300mm，其余参数全部和第一步中草图相同)

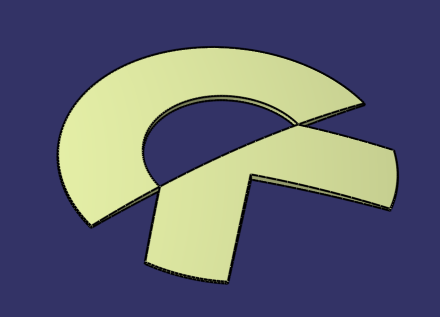

七、将上步结果分别“封闭曲面”，并倒角；

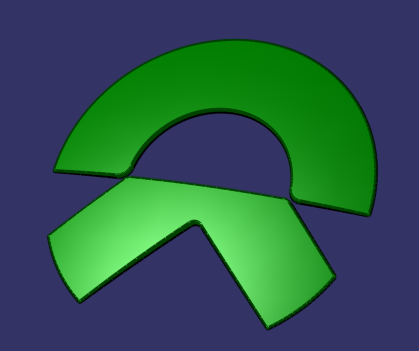

倒角大小根据整个车标外形定义，协调、好看就Ok。至此，步骤已全部分享完毕。需要说明的是，建模步骤和参数大小都是小编自定义的，你们建模时也可自定义。如果您有更好的建模方法欢迎交流。别忘了点赞、收藏加关注哦~右下角的“在看”定起来呦~0.0
