奇技指南

笔者最近看了关于Python的部分内容，发现网络编程部分非常容易能够创建一个本地TCP服务器，正好可以用来分析一下TCP的请求和响应过程。
在本篇文章，笔者将给大家介绍下TCP建立连接(三次握手)，传输数据，断开连接(四次挥手)的过程。

本文来自公众号360云计算。

TCP简介

  • TCP：TCP(Transmission Control Protocol 传输控制协议)是一种面向连接的、可靠的、基于字节流的传输层通信协议，由IETF的RFC 793定义。

  • 聊到网络协议，我们常常会想到OSI(Open System Interconnection 开放式系统互联)七层模型、TCP/IP协议簇，她位于OSI、TCP/IP协议簇哪一层等问题。
    如下图OSI七层模型及对应的TCP/IP协议簇所示，TCP位于OSI中的第四层(传输层)。位于TCP/IP协议簇中的第四层(TCP or UDP)。

下图为OSI七层模型及对应的TCP/IP协议簇


OSI TCP/IP Family

  • TCP是面向连接的，是指客户端在发送、接收数据之前需要先建立连接，这个连接过程需要三次握手来完成，笔者借助Python搭建了一个本地的TCP服务，并使用Wireshark(Wireshark(前称Ethereal)是一个网络封包分析软件。网络封包分析软件的功能是撷取网络封包，并尽可能显示出最为详细的网络封包资料。)

    捕获了本地的TCP服务器和TCP客户端之间请求响应的过程，带大家一起看一下建立连接(三次握手)，传输数据，断开连接(四次挥手)的过程。

本地搭建TCP服务准备工作

笔者在前文提到了要用Python创建一个本地TCP服务器，并且分析TCP的请求响应过程。这里笔者使用的是PythonIDE、Mac自带的终端简单创建了一个本地TCP服务端和客户端。

笔者会分析的过程如下：

-> 创建并且启动一个端口号为20000的TCP服务端
-> 创建客户端并和服务端建立连接(三次握手)
-> 客户端向服务端发送数据'AB'
-> 服务端到数据后给客户端发送数据'AB'
-> 服务端收到数据向客户端发送收到的数据(当前即'AB')
-> 客户端和服务端断开连接(四次挥手)
-> 使用Wireshark对建立连接(三次握手)，传输数据，断开连接(四次挥手)的过程进行分析

服务端代码：

Python 3.7.1 (v3.7.1:260ec2c36a, Oct 20 2018, 03:13:28)

[Clang 6.0 (clang-600.0.57)] on darwin

Type "help", "copyright", "credits" or "license()" for more information.

>>> from socketserver import BaseRequestHandler, TCPServer

>>> class EchoHandler(BaseRequestHandler):

def handle(self):

print('Got connection from', self.client_address)

while True:

msg = self.request.recv(8192)

if not msg:

break

self.request.send(msg)

>>> if __name__ == '__main__':

serv = TCPServer(('', 20000), EchoHandler)

serv.serve_forever()

Got connection from ('127.0.0.1', 59006)

客户端代码：

wangyongwangdeiMac:~ wangyongwang$ python

Python 2.7.15 (default, Oct 2 2018, 11:47:18)

[GCC 4.2.1 Compatible Apple LLVM 10.0.0 (clang-1000.11.45.2)] on darwin

Type "help", "copyright", "credits" or "license" for more information.

>>> from socket import socket, AF_INET, SOCK_STREAM

>>> s = socket(AF_INET, SOCK_STREAM)

>>> s.connect(('localhost', 20000))

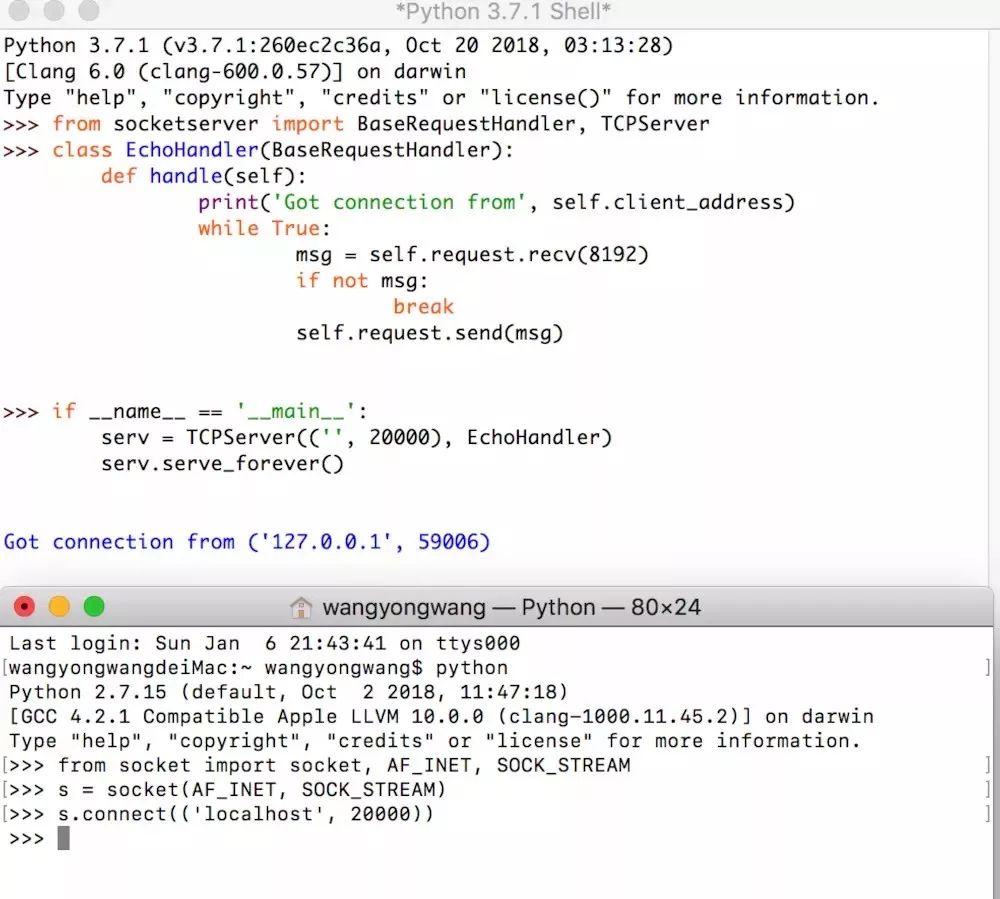

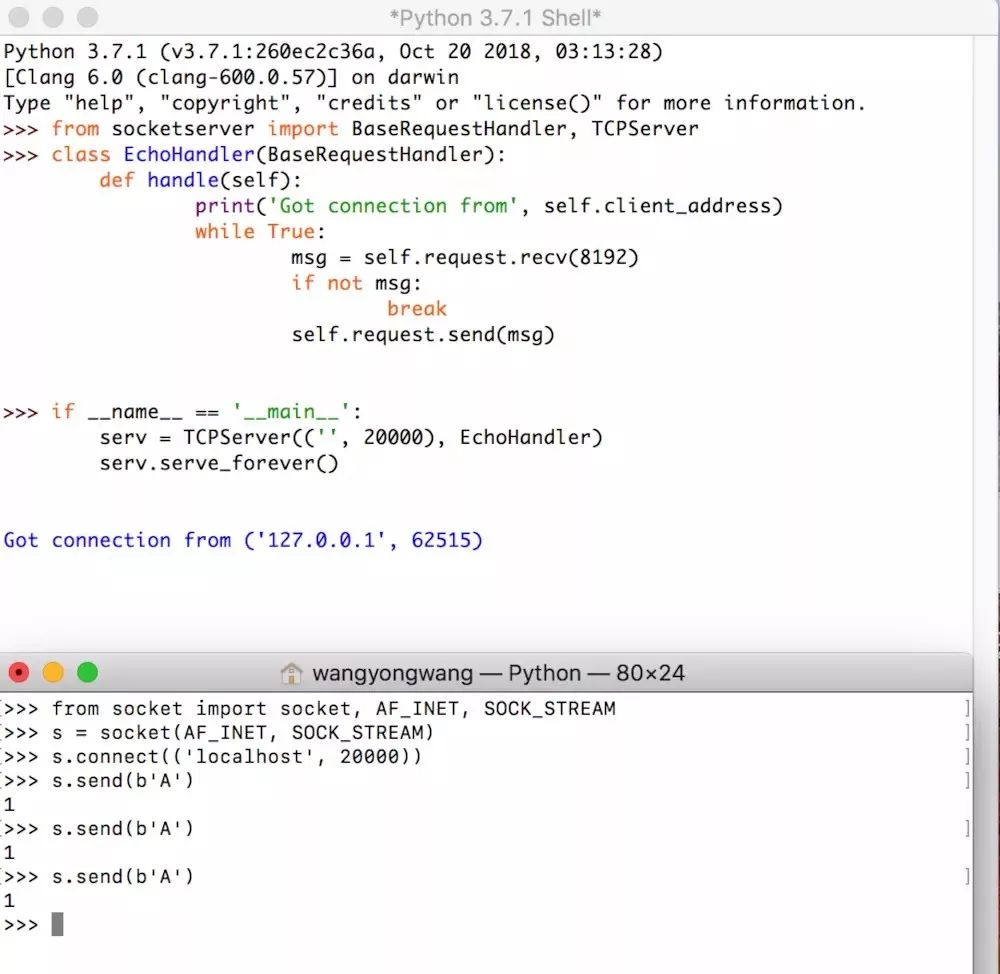

上述代码的效果如下图所示：


TCP请求响应效果图


TCP建立连接效果图

如上图，Got connection from ('127.0.0.1', 62515)我们可以确定客户端使用的端口是59006。

通过上述准备工作，下边笔者会使用Wireshark捕获TCP请求响应的整个过程，并进行相应分析。

TCP三次握手

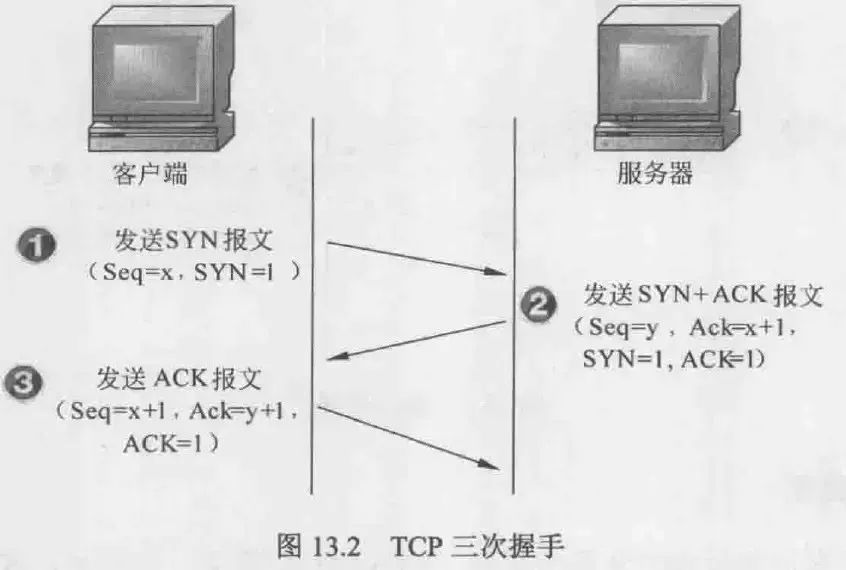

  • TCP通过三次握手建立连接，我们对下图应该比较熟悉：


TCP三次握手图解

对上图中的代号及下文中的代号做说明：

Seq即下文中的Sequence number ，序列号是指发送数据的位置。每发送一次数据，就累加一次该数据字节数的大小。一般用Wireshark捕获我们平时的请求的Seq是一个随机数。

Ack 即Acknowledgement number，是指下一次应该受到的数据的序列号。

SYN为Flags部分的Syn，Syn为1表示希望建立连接。

ACK为Flags部分的ACK，Ack为1表示确认应答的字段变为有效。

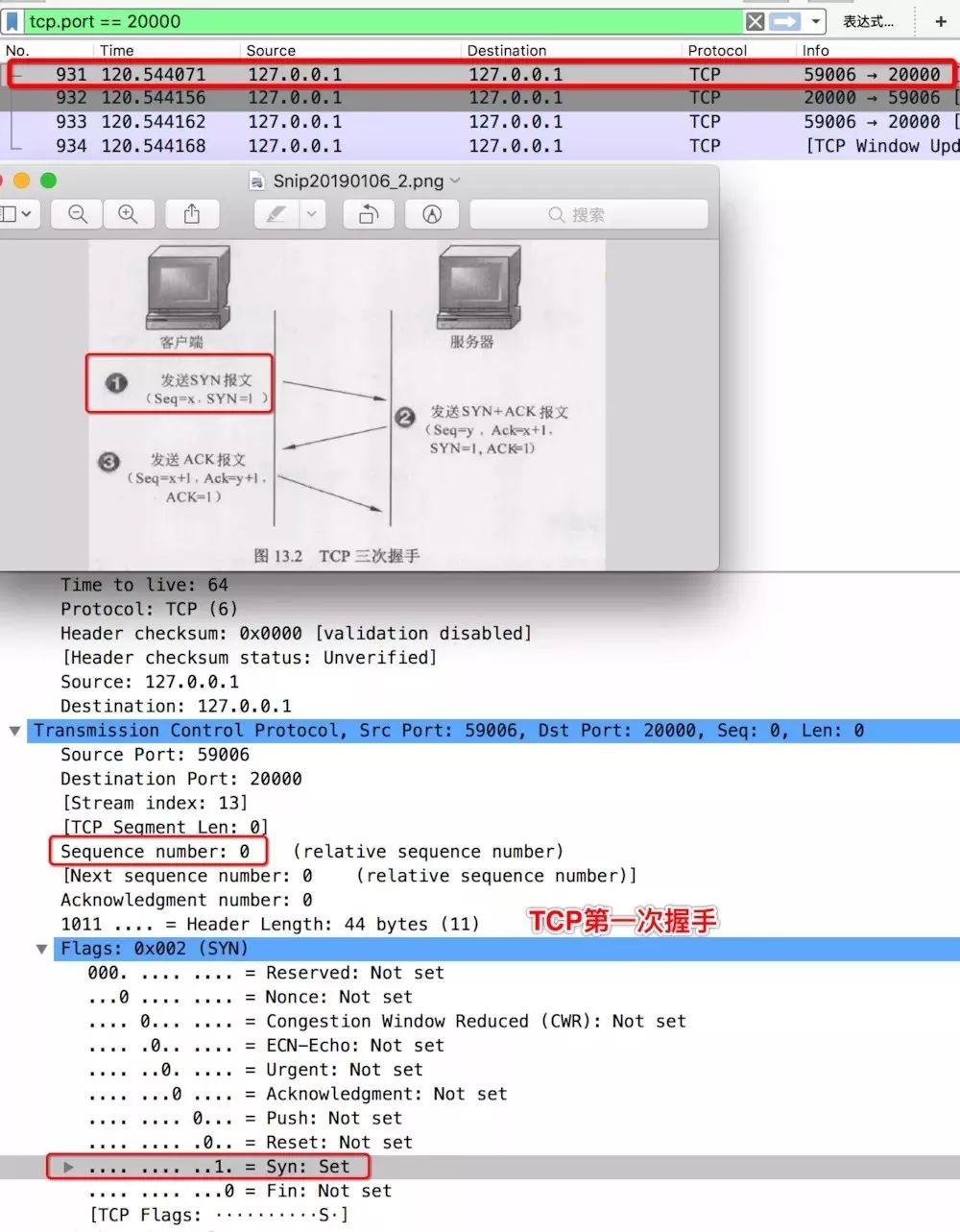

TCP第一次握手，客户端向服务端发送报文，关键信息为Syn=1，Seq=0。如下图所示，sequence number= x = 0，Syn=1。


TCP第一次握手

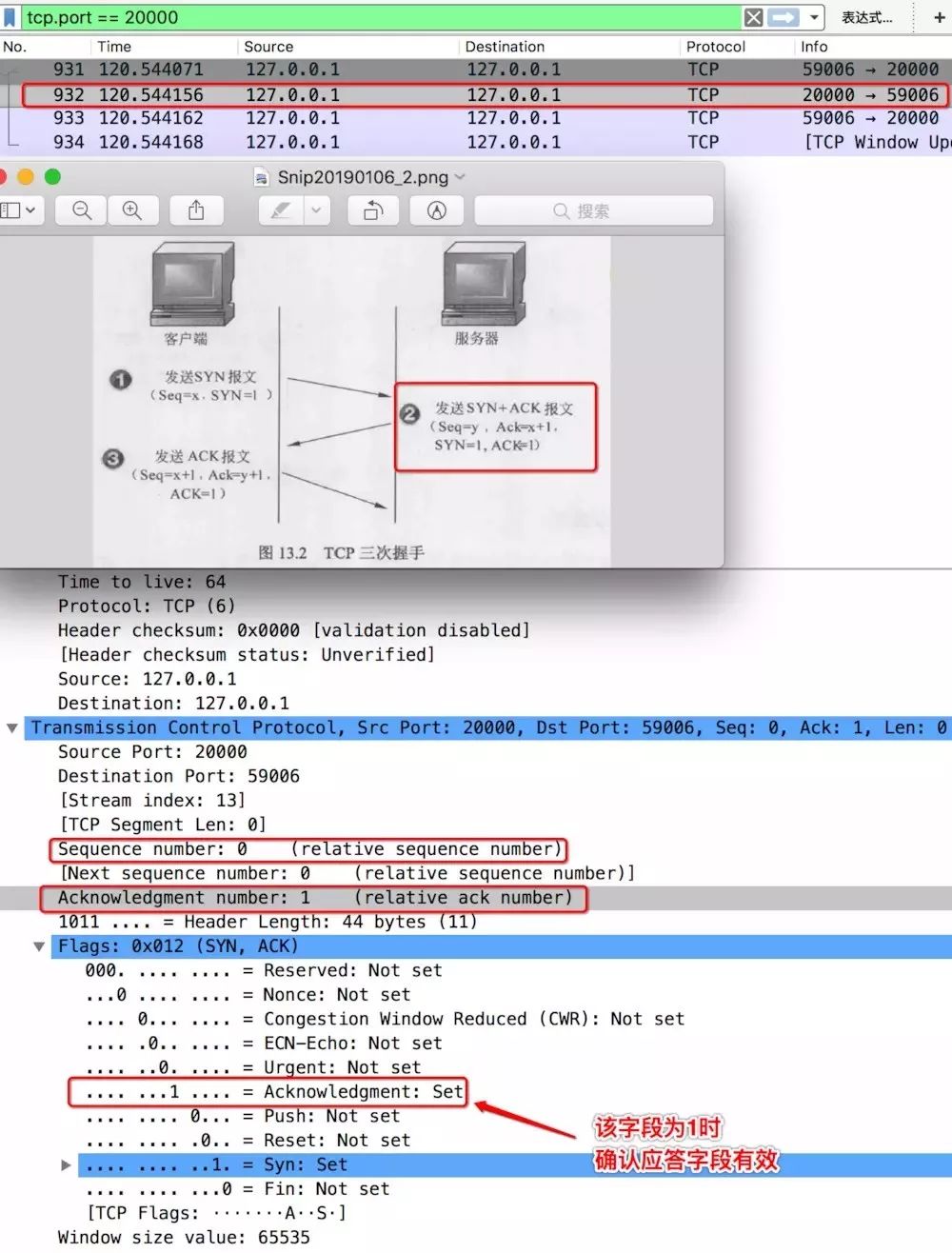

TCP第二次握手，服务端向客户端发送报文，关键信息为Ack=x+1=1，Syn=1，Seq=y=0。如下图所示，sequence number=y=0，Ack=x+1=1 , Syn = 1。


TCP第二次握手

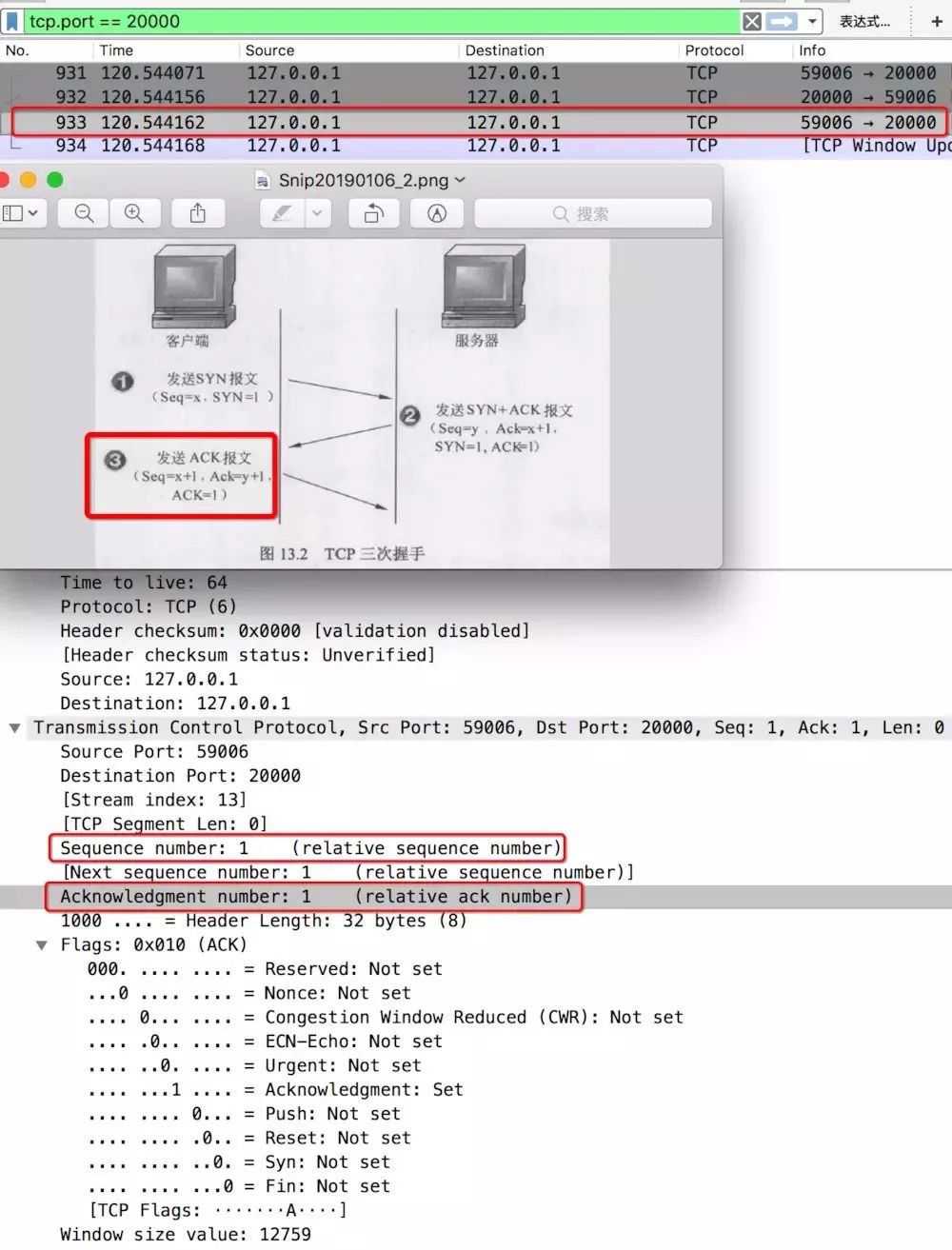

TCP第三次握手，客户端向服务端发送报文，Seq=x+1=1，Ack=y+1=1，ACK=1。如下图所示，Seq=x+1=1，Ack=y+1=1，ACK=1。


TCP第三次握手

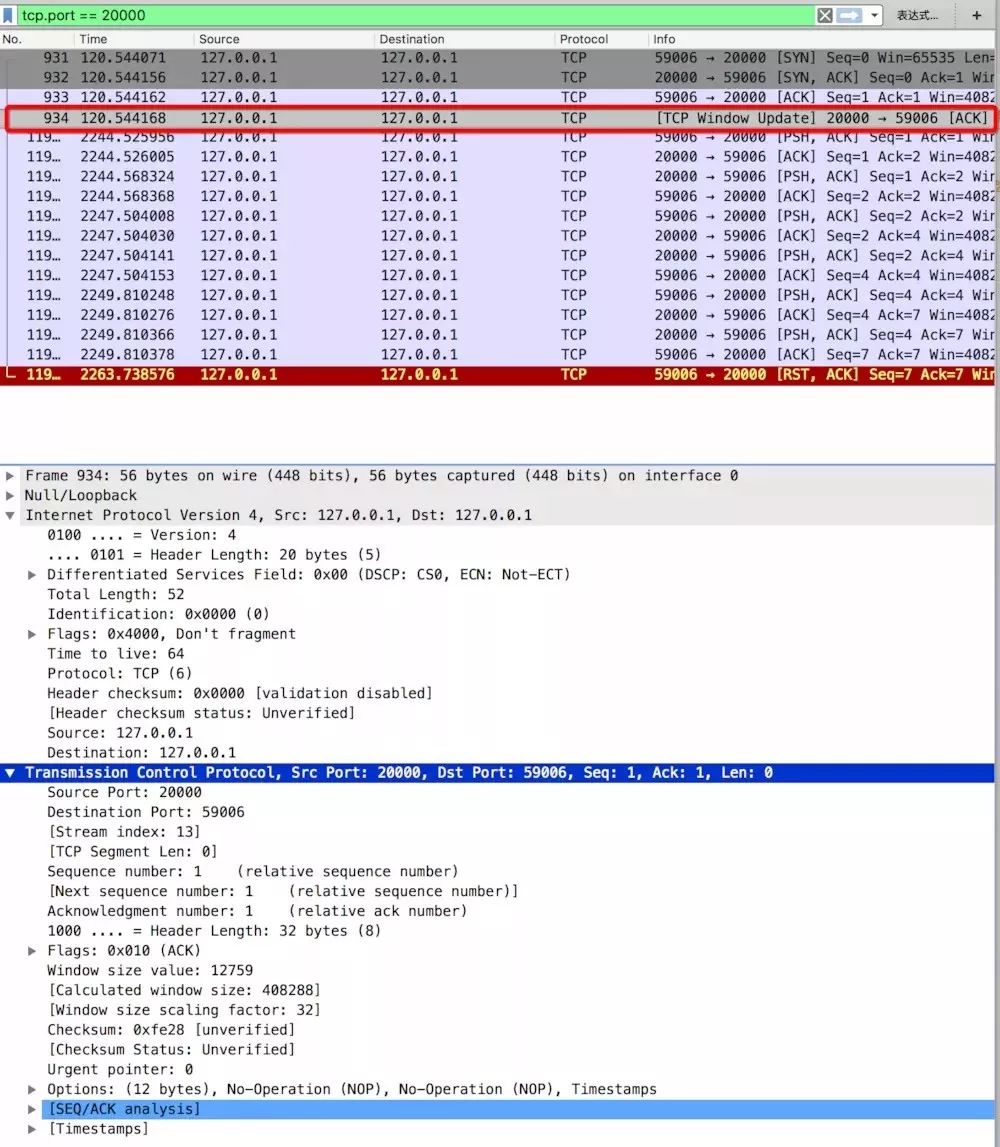

我们可以发现在三次握手之后，还有一次TCP Window Update。


TCP Window Update

TCP Window Update 是TCP通信中的一个状态，它可以发生的原因有很多，但最终归结于发送者传输数据的速度比接收者读取的数据还快，这使得接受端的在缓冲区必须释放一部分空间来装发送过来的数据，然后向发送者发送Windows Update，告诉给发送者应该以多大的速度发送数据，从而使得数据传输与接受恢复正常。参考：tcp三次握手

从上图TCP Window Update，根据Source Port：20000及Destination Port：59006可知，当前发送者是客户端，解释下上一段文字的意思是，客户端发送的数据太快，服务端读书数据慢，服务端向客户端发送了一个TCP Window Update的报文。


上述内容就是TCP建立连接的过程，下边笔者给大家介绍下传输数据部分的内容：

TCP的数据传输过程

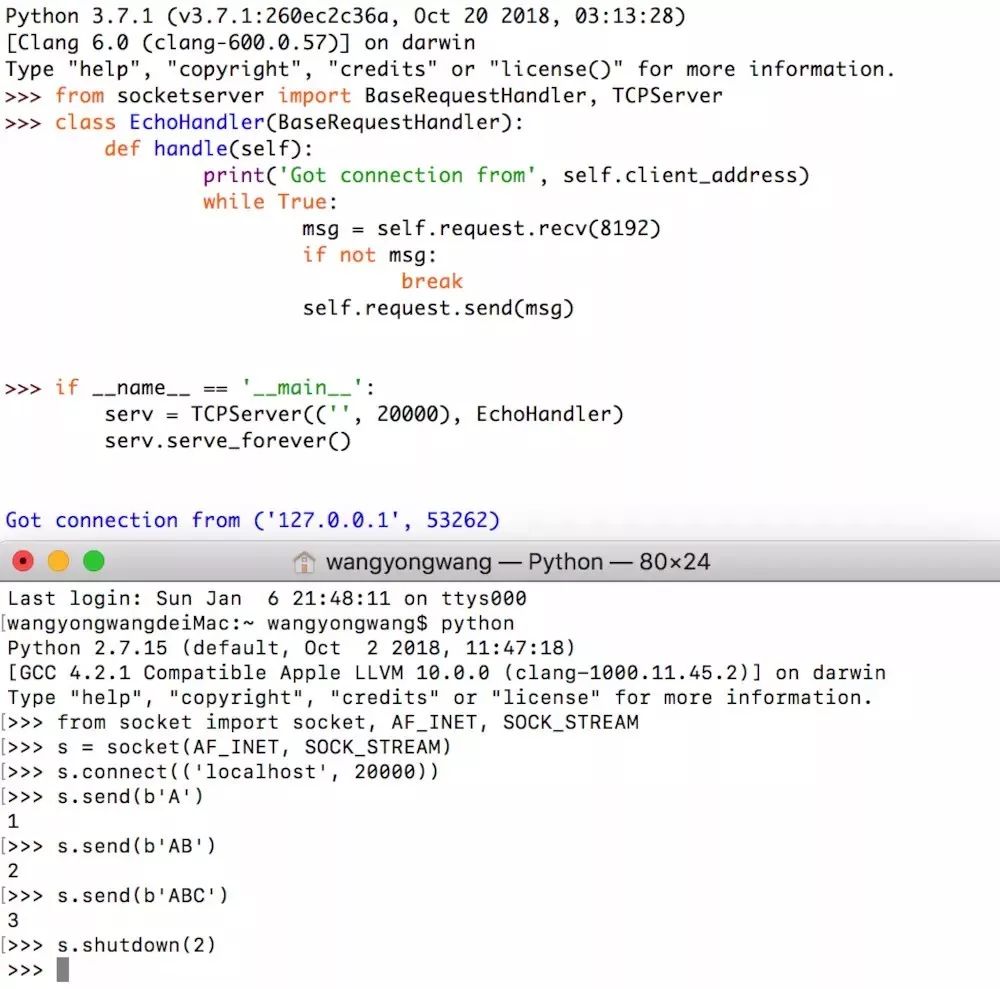

查看数据传输过程和之前建立连接部分，用的是下图代码进行的分析：


代码内容和之前建立连接的代码一样，只是添加了发送数据和断开连接的几行代码。可见这次客户端分配的端口号为53262。


在分析数据传输过程之前，笔者先对下边会用到的名词及工具做个简单说明：

字节即byte，比特即bit，1个字节(byte)=8个比特(bit)。

ASCII码：是基于拉丁字母的一套电脑编码系统，主要用于显示现代英语和其他西欧语言。它是现今最通用的单字节编码系统

ASCII码对照表

举个例子'A'的ASCII码为0x41

基本的16进制、2进制、10进制之间的转换：

16进制0x41对应2进制为 0100 0001对应10进制为4 * 16 + 1 = 65

在线进制转换

下边笔者带大家看一下数据传输部分的分析：

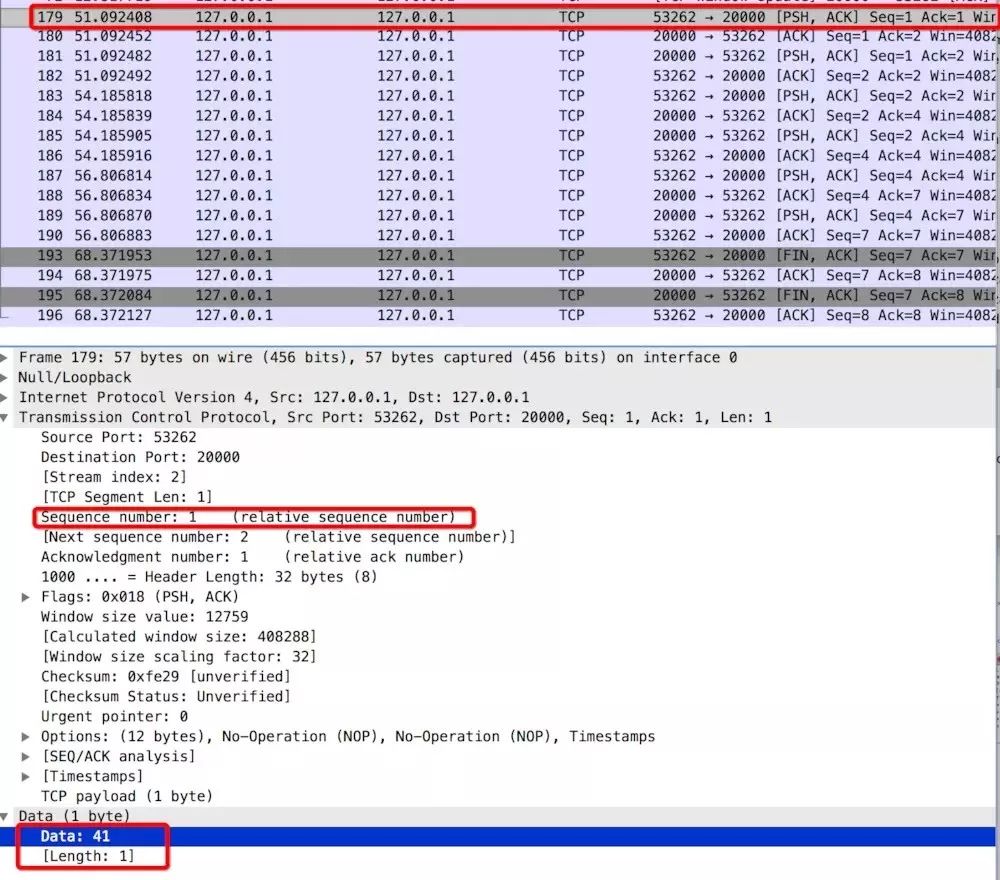

下图表示客户端s.send(b'A')以二进制形式传输'A'(其对应的ASCII码为65)传输过程:


客户端到服务端

下边展示一个客户端s.send(b'AB')并且服务端给予相应的回应(服务端也给客户端发送收到的'')的过程

  • 接收数据的部分Flags中的Acknowledgement 设置为1，表示确认应答的字段有效

  • 接收数据的部分Flags中的Push 设置为1表示表示接收方应该尽快把数据传给上层应用协议

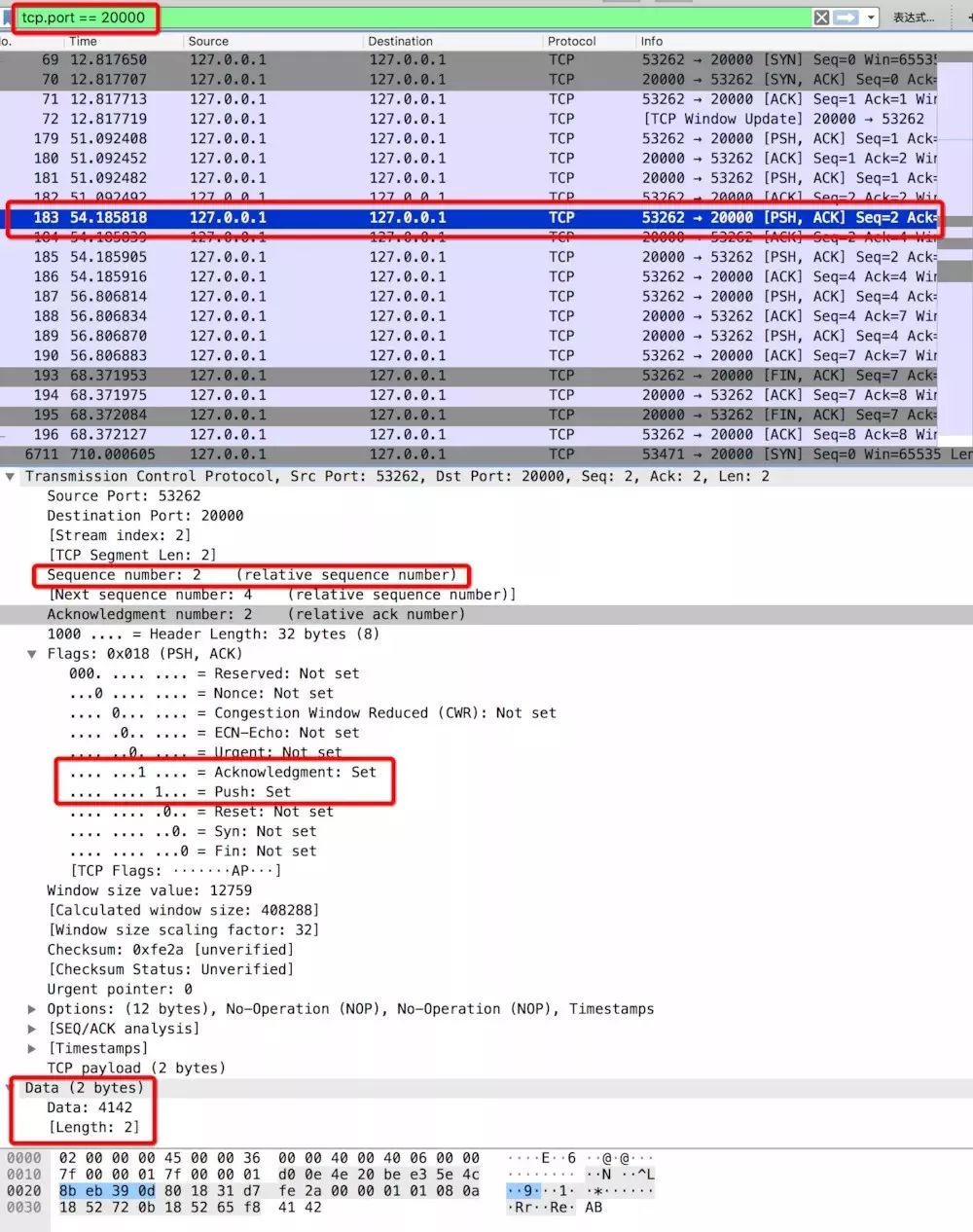

从源端口53262，目的端口20000可以看出，下图表示客户端向服务端发送消息，发送的数据为'AB'，'AB'的ASCII码为0x4142。


客户端向服务端发送消息

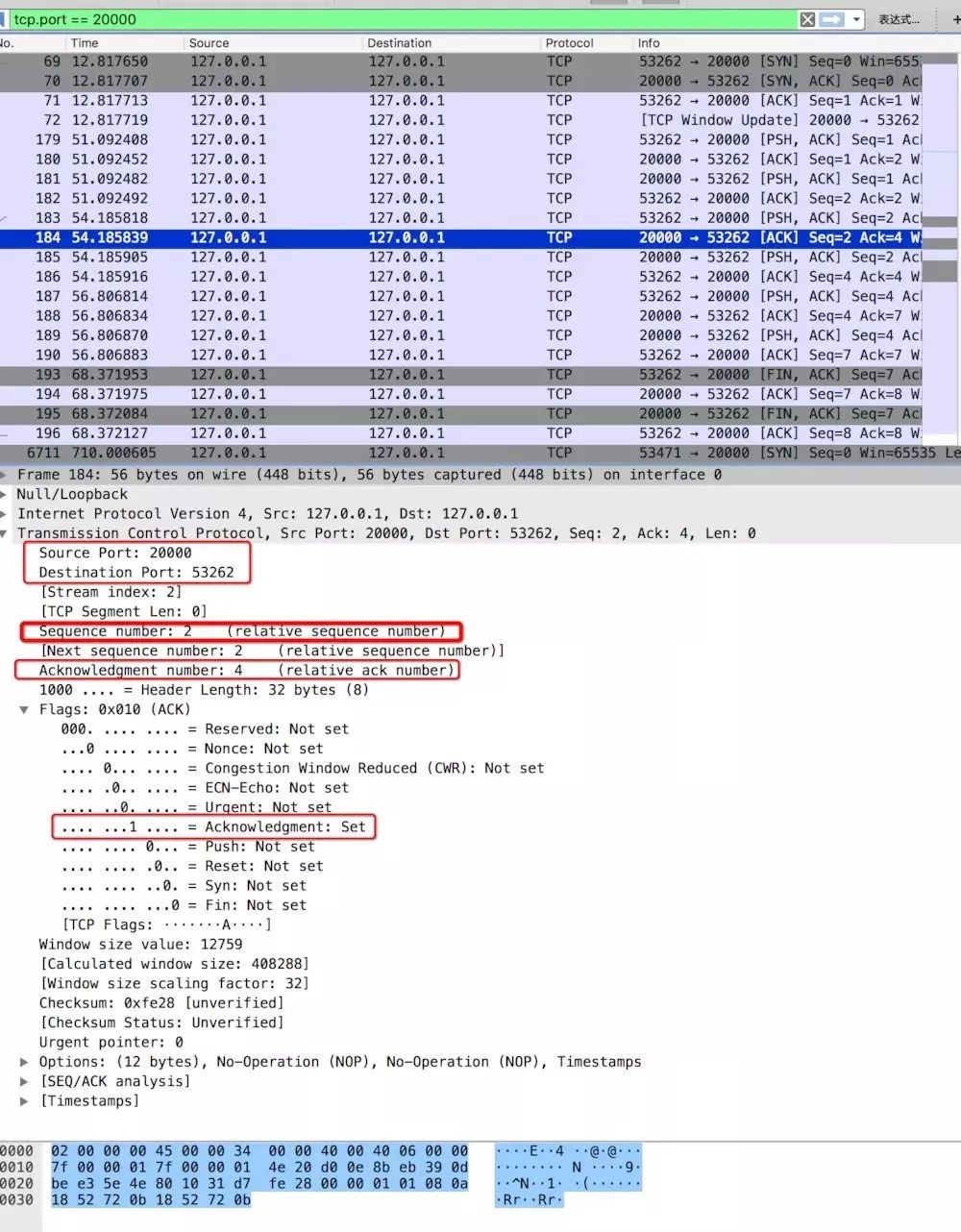

从源端口20000，目的端口53262可以看出下图表示服务端向客户端反馈收到了消息。

Acknowledgement number 为4是因为，服务端接接收了客户端的2个字节的数据，在之前的客户端的Sequence number的基础上加了2。


服务端到客户端收到消息响应

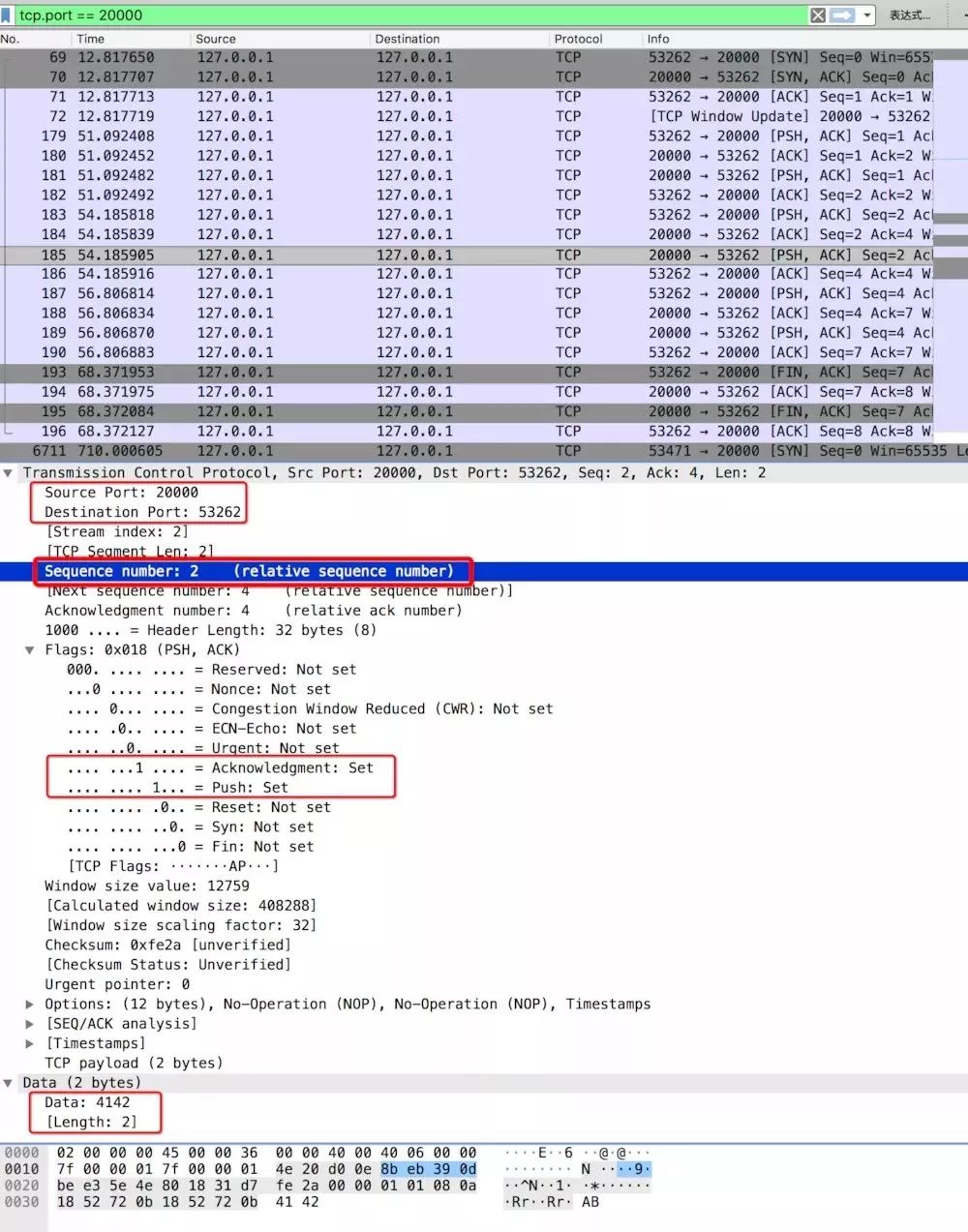

从源端口20000，目的端口53262可以看出，下图表示服务端向客户端发送消息，发送的数据为'AB'，'AB'的ASCII码为0x4142。


服务端给客户端发送消息

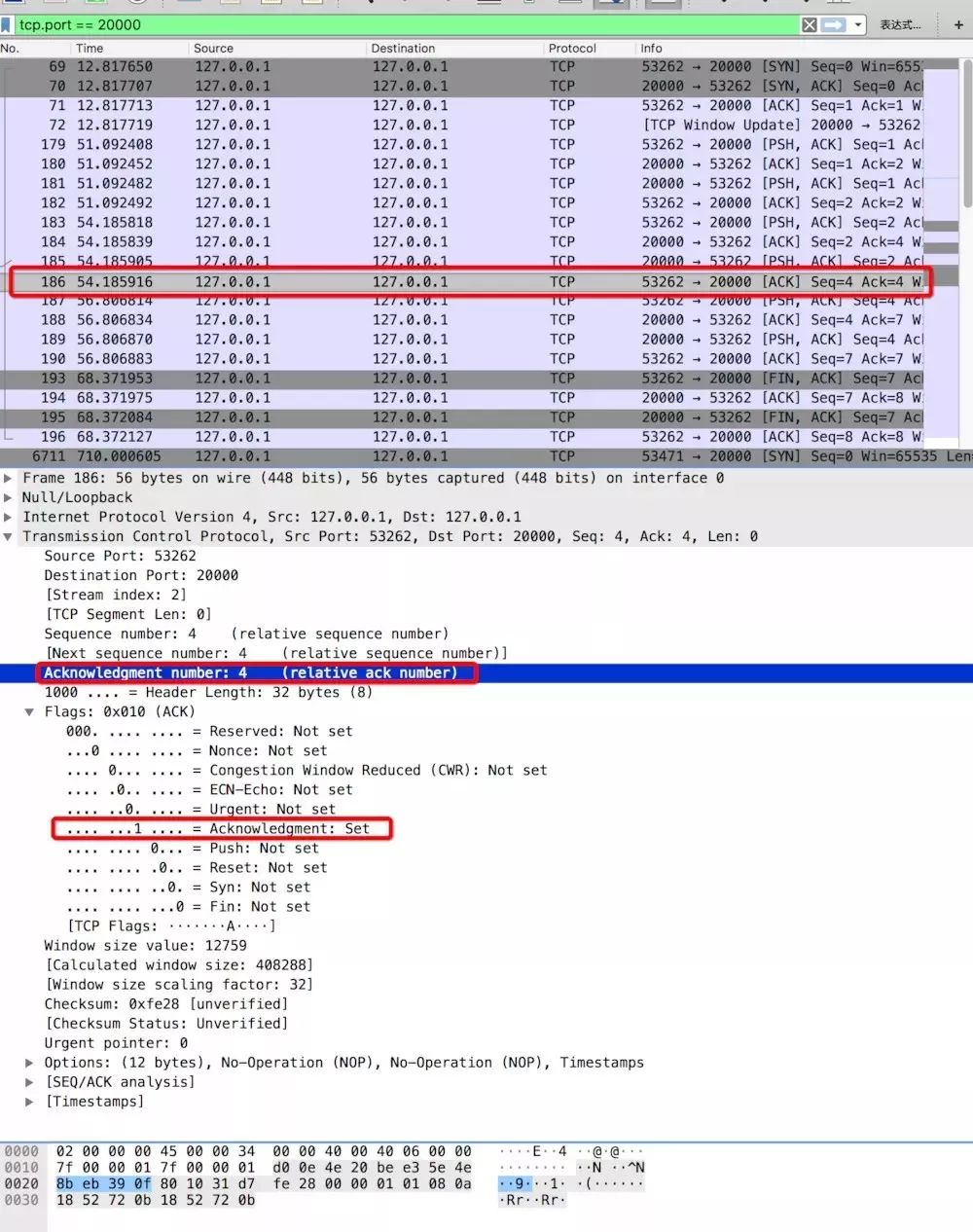

从源端口53262，目的端口20000可以看出下图表示客户端向服务端反馈收到了消息。Acknowledgement number 为4是因为，客户端接收了服务端的2个字节的数据，在之前的服务端的Sequence number的基础上加了2。


客户端收到服务端消息后的响应

TCP断开连接四次挥手

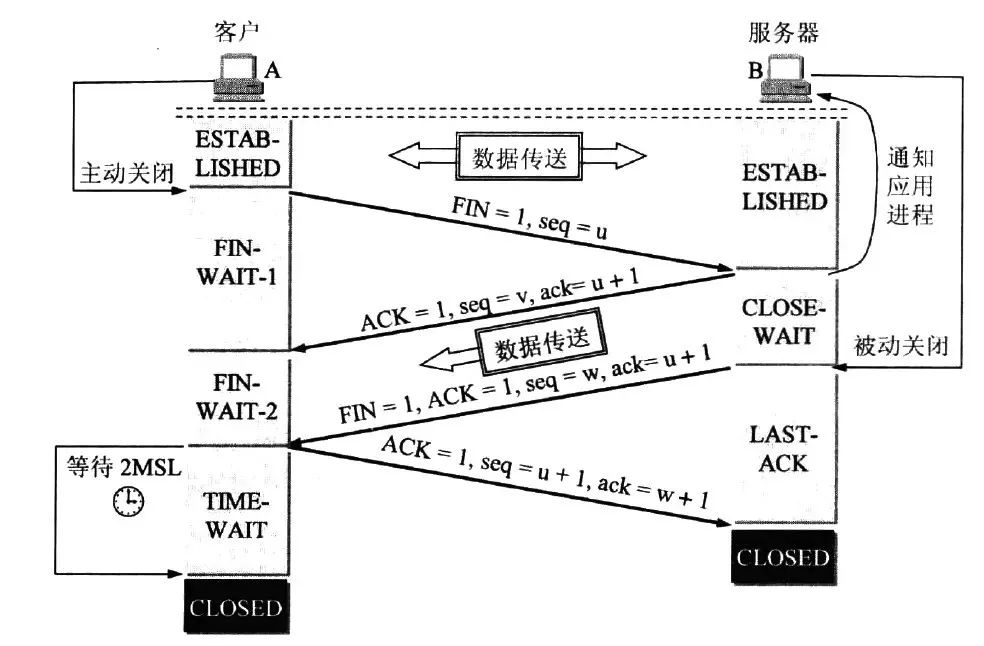

TCP断开连接示意图如下：


TCP断开连接示意图

对应的Python的客户端代码s.shutdown(2)，客户端主动断开连接的。

  • 断开连接的Flags中Fin是设置为1的，表示希望断开连接。

  • 断开连接的Flags中Ack是设置为1的，表示确认应答字段有效。

响应的Wireshark抓包分析如下：

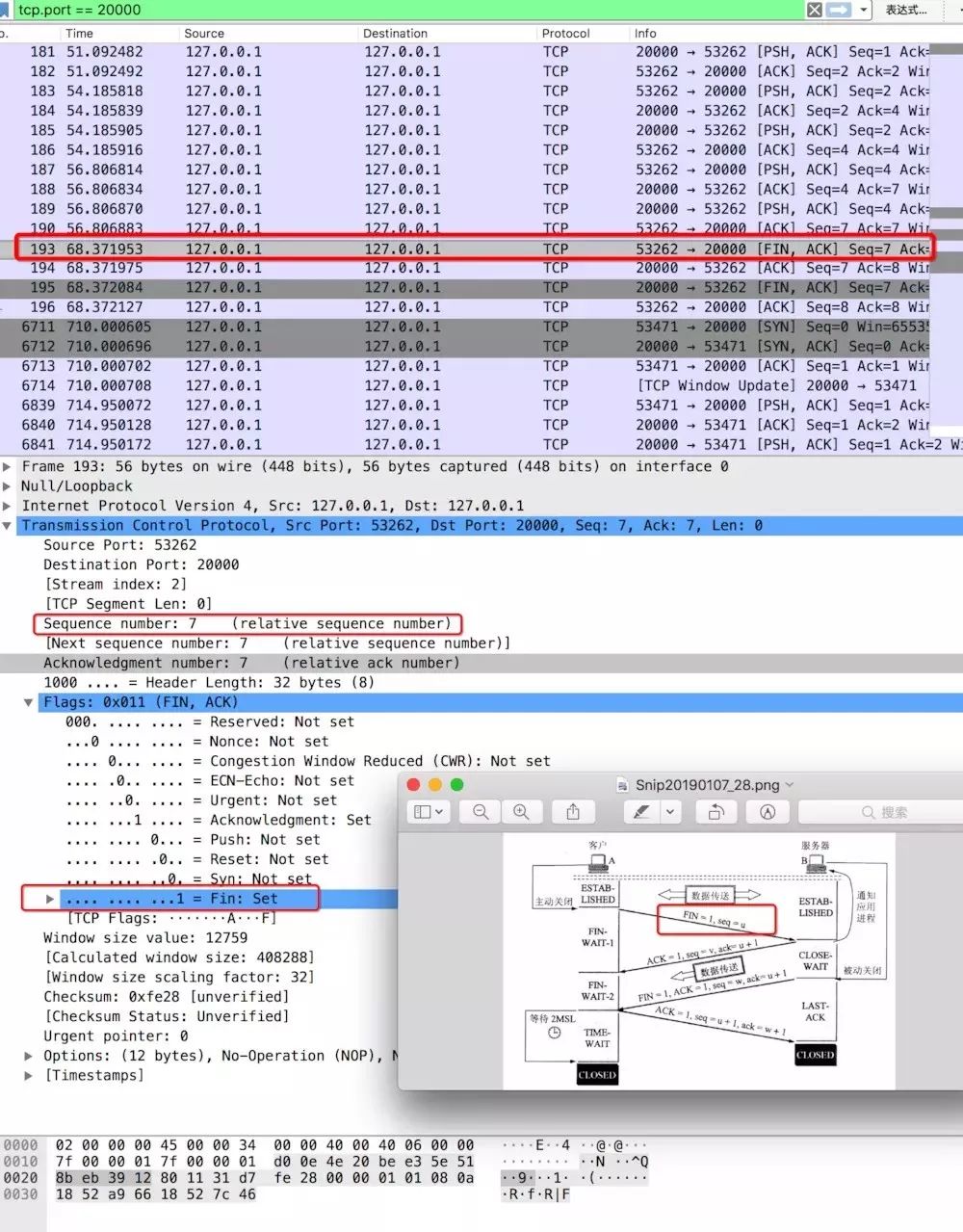

TCP断开连接第一次挥手，从源端口53262到目的端口20000，可以看出是客户端主动断开连接的。Flags中的Fin是设置为1的，Sequence number为7。


TCP断开连接第一次挥手

TCP断开连接第二次挥手，从源端口20000到目的端口53262，可以看出是服务端给予客户端断开连接的响应。并且Acknowledge number对之前的客户端的Sequence number做了加1操作。


TCP断开连接第二次挥手

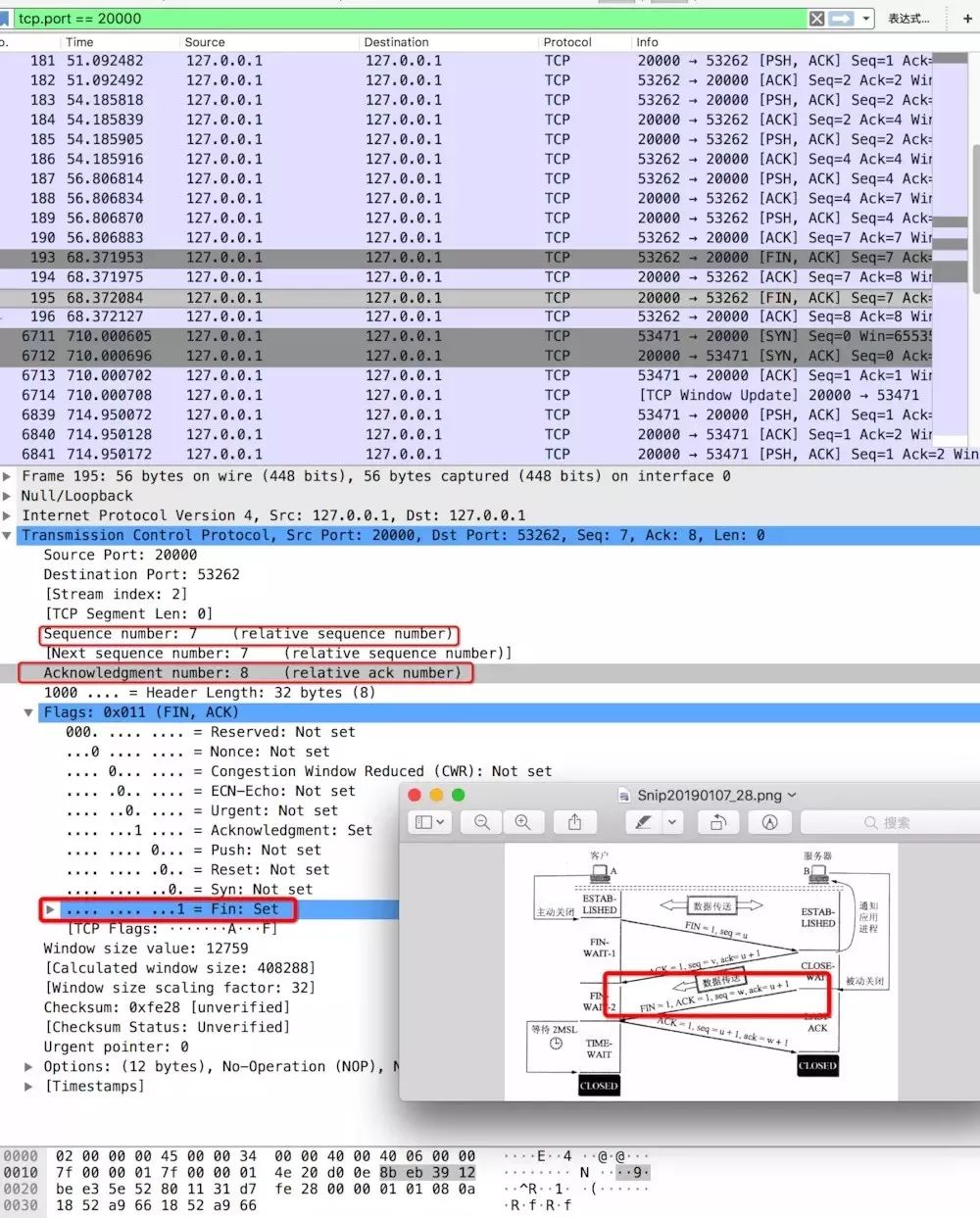

TCP断开连接第三次挥手，从源端口20000到目的端口53262，Flags中的Fin是设置为1的，可以看出是服务端向客户端发送断开连接的。Sequence number为7。


TCP断开连接第三次挥手

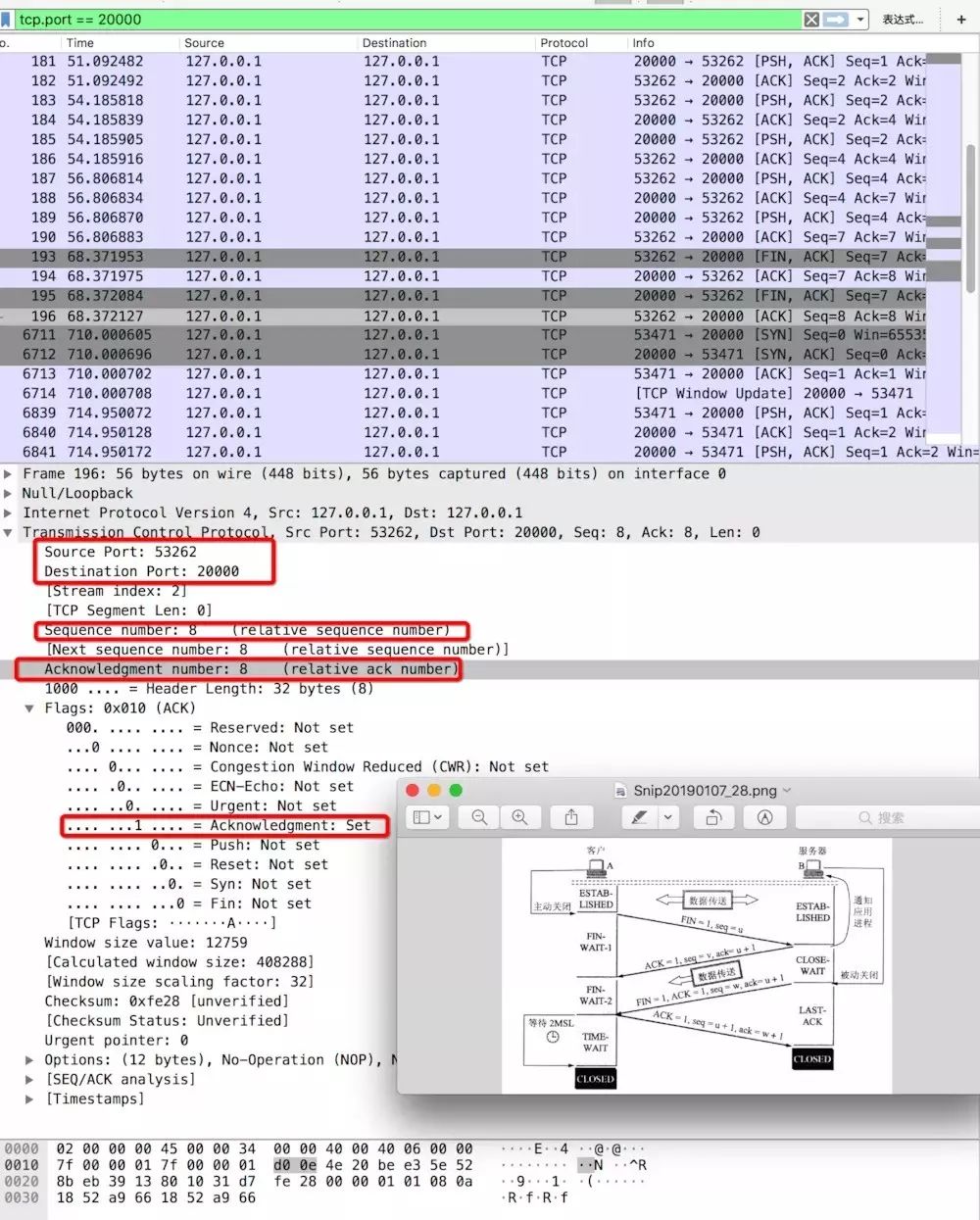

TCP断开连接第四次挥手，从源端口53262到目的端口20000，可以看出是客户端给予服务端断开连接的响应。并且Acknowledge number对之前的服务端的Sequence number做了加1操作。


TCP断开连接第四次挥手


下边，笔者贴出了IP和TCP首部及Wireshark捕获TCP请求过程的的图。有兴趣的读者可自行做简单分析。

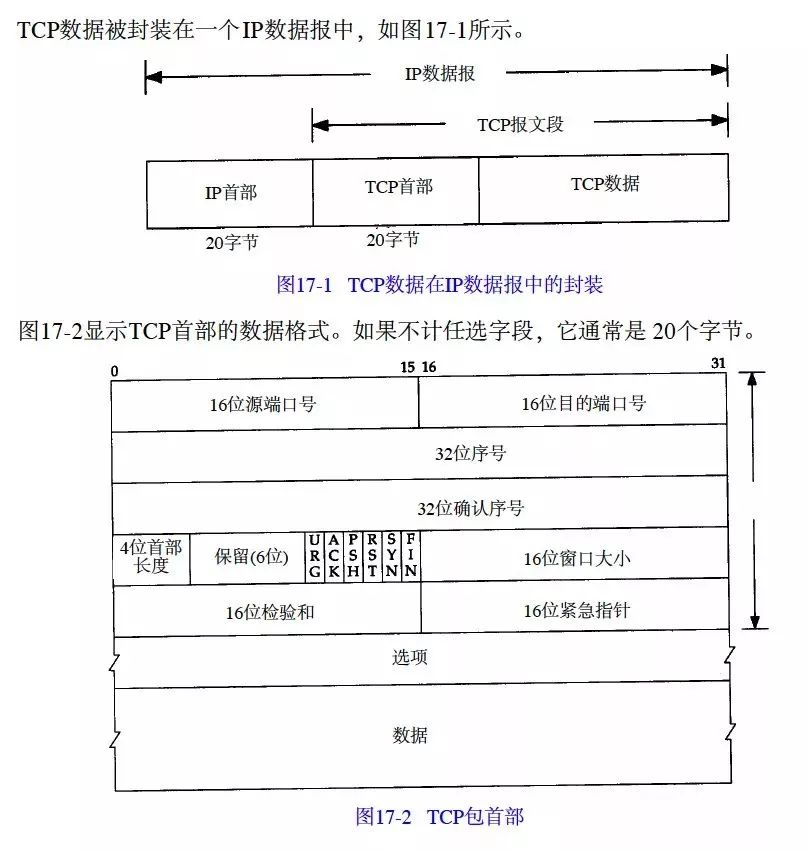

TCP数据在IP数据报中的封装及TCP包首部

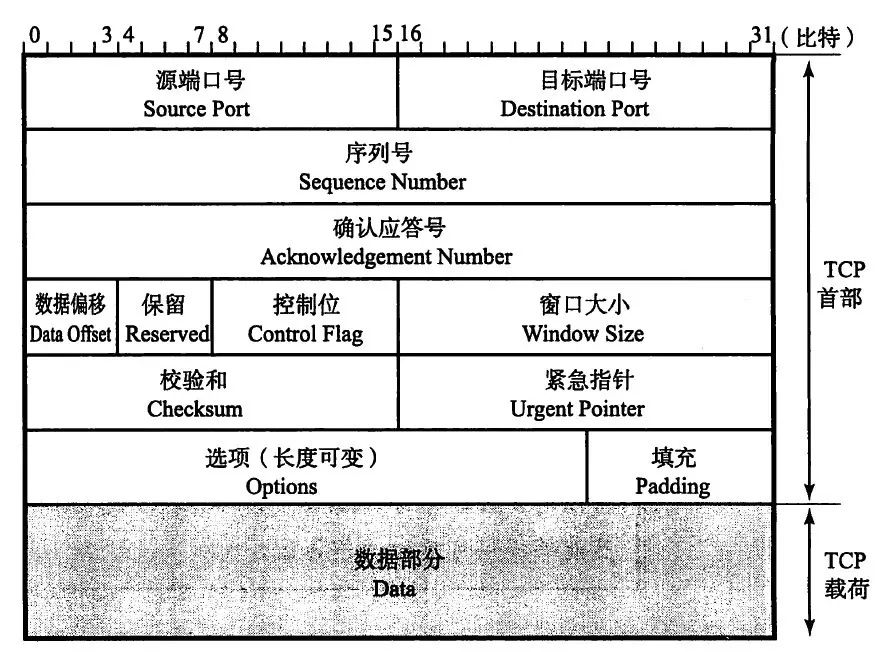

  • 后来和昆哥一起交流，经过昆哥指正，上图的TCP首部已经更新过了，较新的TCP首部格式如下：


TCP首部

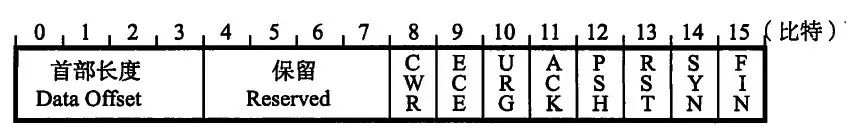

下图为TCP首部中的控制位部分


控制位 Control Flag


TCP


TCP

参考内容

  • Wireshark数据包实战讲解

  • TCP/IP详解

  • 图解TCP/IP

  • https://www.ibm.com/support/knowledgecenter/en/SSLTBW_2.3.0/com.ibm.zos.v2r3.halc001/ipcicint_protocol.htm

  • https://www.iana.org/assignments/address-family-numbers/address-family-numbers.xhtml

  • https://python3-cookbook.readthedocs.io/zh_CN/latest/c11/p02_creating_tcp_server.html#id1
