基础架构

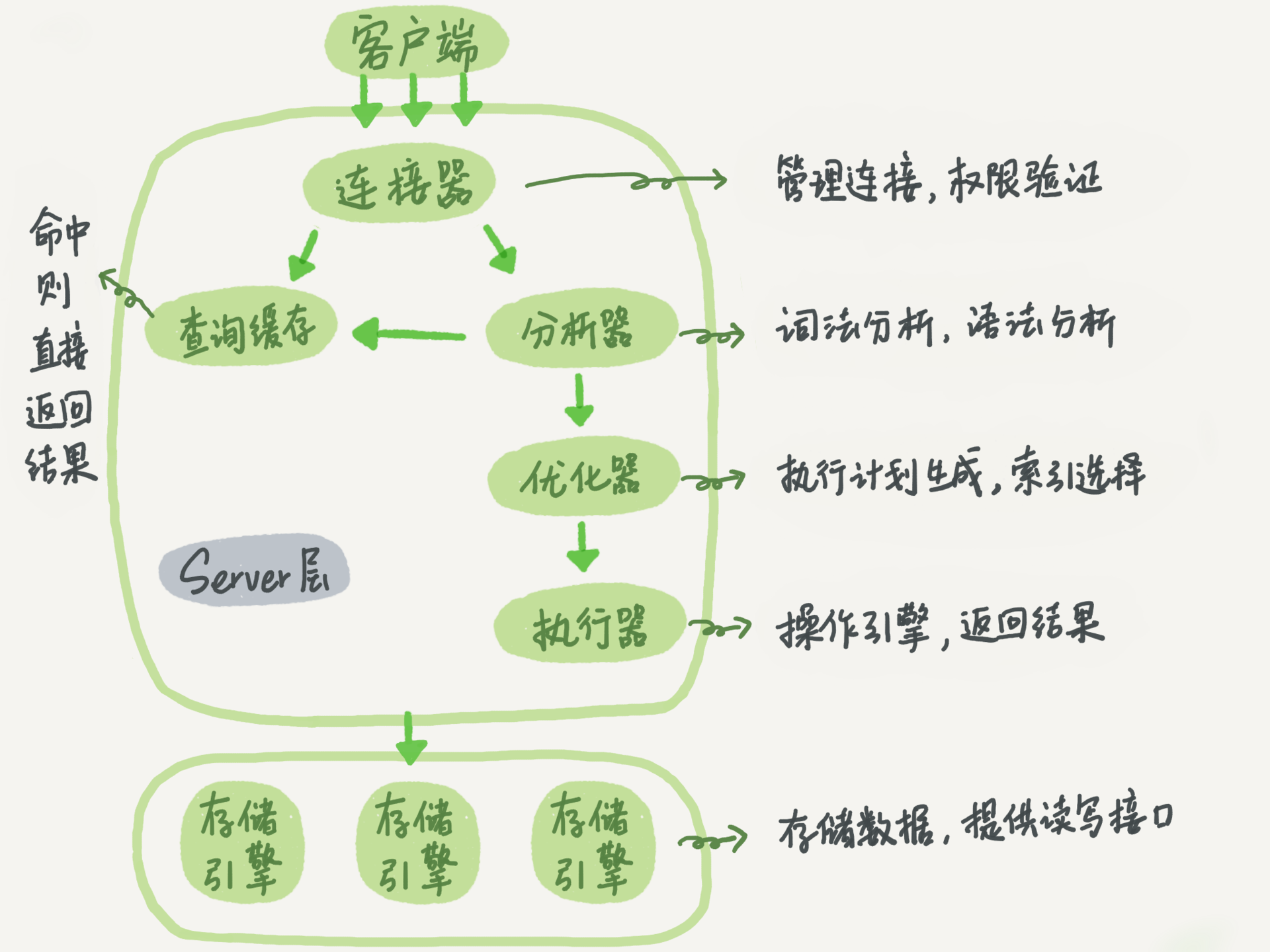

架构图





MySQL 架构分为两部分，server层 与 存储引擎。其中 server 包含 连接器、查询缓存、分析器、优化器、执行器。存储引擎架构模式为插件式的，支持 InnoDB、MyISAM、Memory 等多个存储引擎，最常用的是 InnoDB。



Server 层各部分功能职责



连接器

1. 建立数据库连接，验证用户名密码是否匹配。
2. 读取用户权限信息并记录下来之后所有的权限验证都使用这个信息。（建立连接后修改了用户权限，需要重新登录才会生效。就是因为 MySQL 这一步的操作）
3. 权限验证时机
   1. 在查询缓存命中返回结果之前。
   2. 执行器执行之前。



查询缓存

1. 查询语句优先查询缓存，如果缓存命中直接返回。否则继续按序执行。通过SQL语句来判断缓存是否命中。
2. 缓存存储内容为 key，value 形式，执行SQL语句是 key，结果是 value
3. 每当表发生更新动作，缓存内容先被清空。
4. 不建议使用，通过 query_cache_type demand 关闭。查询时指定使用缓存 (MySQL 8.0 之后删除了这个功能。)

mysql> select SQL_CACHE * from T where ID=10；





分析器

1. 获取语义，分析输入的语句是什么目的，是查询还是删除还是修改等等。
2. 语法分析，检查语法输入是否正确。
3. 表、字段分析，分析要执行的表或字段是否存在。



优化器

1. 对SQL执行语句进行优化，是否使用索引，多结果集如何关联查询等。



执行器

1. 执行优化器优化后的 SQL 语句，在执行前进行权限验证，使用的信息为连接器提供的权限信息。
2. 调用存储引擎接口执行具体的 SQL 语句。



存储引擎

1. 提供数据访问接口。
2. 进行数据的持久化存储。



一条查询语句是如何执行的

mysql> select * from T where ID=10；

1. 建立连接
2. 查询缓存
3. 语义语法分析
4. 语句优化
5. 执行执行，调用存储引擎接口查询数据
6. 返回结果
