迅为iTOP-4418核心板基于三星公司的6818八核处理器设计，Cortex-A53架构，，兼容四核S5P4418处理器，连接器和邮票孔两种版本可选，AXP228电池管理，动态调频稳定可靠，产品开发无忧。

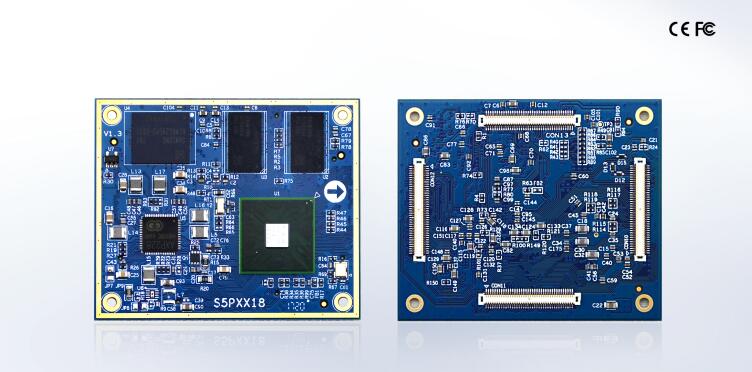

6818核心板-连接器版本：拆装方便，扩展性好，共320个PIN脚全部引出。

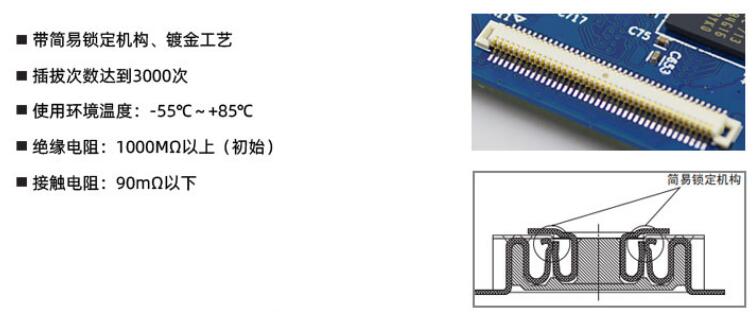

选用工业级板对板连接器，高可靠，做工精良，可满足高速信号环境下使用。为保证用户自行设计的产品品质，购买核心板用户免费赠送底板连接器。

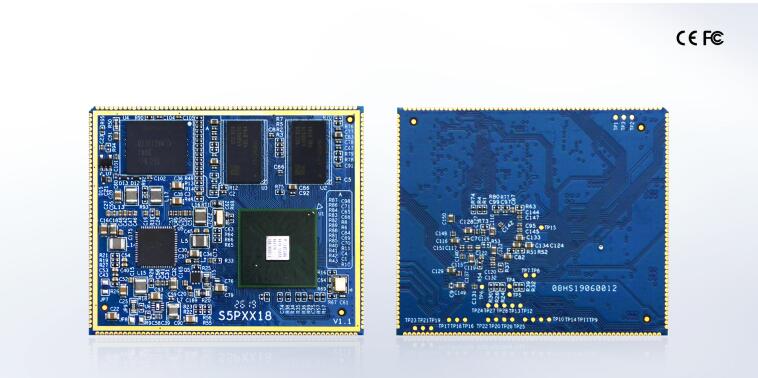

6818核心板-邮票孔版本：适合高震动场合，208个PIN脚全部引出。

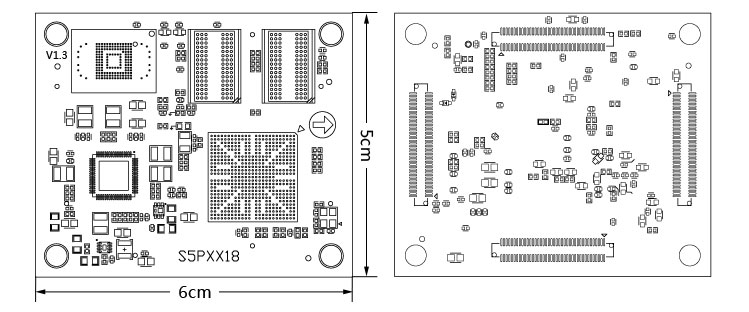

尺寸图：
核心板参数
| 核心板类型 | 板对板连接器 | 邮票孔 |
| 特点 | 拆装方便，扩展性好 | 适合高震动场合 |
| 尺寸 | 50mm*60mm | 50mm*60mm |
| PCB层数 | 6层PCB沉金设计 | 8层PCB沉金设计 |
| 连接器高度 | 核心板连接器组合高度1.5mm |
|
| 4418 CPU | ARM Cortex-A9 四核 S5P4418处理器 1.4GHz | ARM Cortex-A9 四核 S5P4418处理器 1.4GHz |
| 6818 CPU | ARM Cortex-A53 八核 S5P6818处理器 1.4GHz | ARM Cortex-A53 八核 S5P6818处理器 1.4GHz |
| 内存 | 1GB DDR3（2GB可选） | 1GB DDR3（2GB可选） |
| 存储 | 16GB EMMC | 16GB EMMC |
| 电源管理 | AXP228（官方推荐），支持动态调频，超低功耗 | AXP228（官方推荐），支持动态调频，超低功耗 |
| 工作电压 | 直流5V供电 | 直流5V供电 |
| 系统支持 | Android4.4/5.1.1/7.1系统、Linux3.4.39、QT2.2/4.7/5.7、Ubuntu12.04 | Android4.4/5.1.1/7.1系统、Linux3.4.39、QT2.2/4.7/5.7、Ubuntu12.04 |
| 运行温度 | 0℃-70℃ | 0℃-70℃ |
| 引角扩展 | 四组连接器共320个PIN脚 | 208个PIN脚 |
| 扩展参数 | LCD：24位RGB 888，可根据屏幕要求取舍；
| LCD：24位RGB 888，可根据屏幕要求取舍； LVDS：4通道、可配置； HDMI：v1.4； MIPI：DSI和CSI各一个，支持LCD和CAMARA； DVP：可支持DVP格式并口摄像头； SDIO：3个（1路被占用）； USB_HOST：1个，底板扩展2个； USB_OTG：1个，底板作为host/device； UART：6路； I2C：3路，可用于触摸屏等； SPDIF：1路； GPIO：多数已引出； SPI：3路； 以太网：1路自适应10/100/1000； PWM：3路，可用于背光控制； 锂电池充放电：引出，可直接使用（带电量计）； ADC：7路模拟输入； |
应用领域
广泛适用于工控、智能家居、多媒体、安防、车载、消费电子、手持设备、显示控制、教学、电力、通讯等领域。

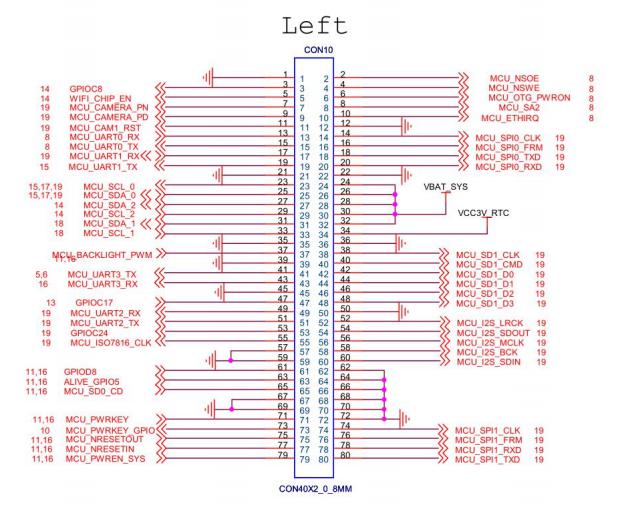

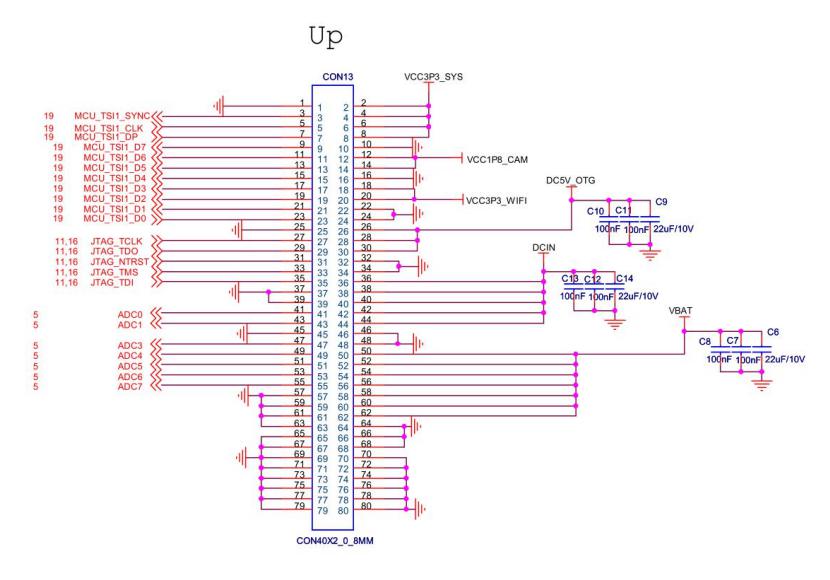

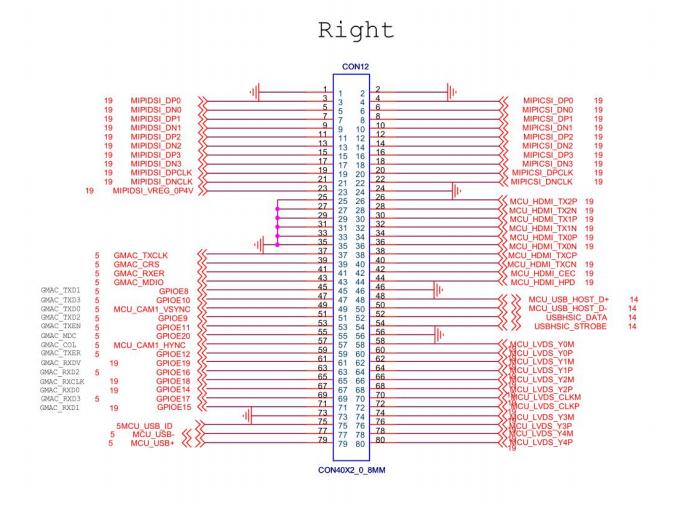

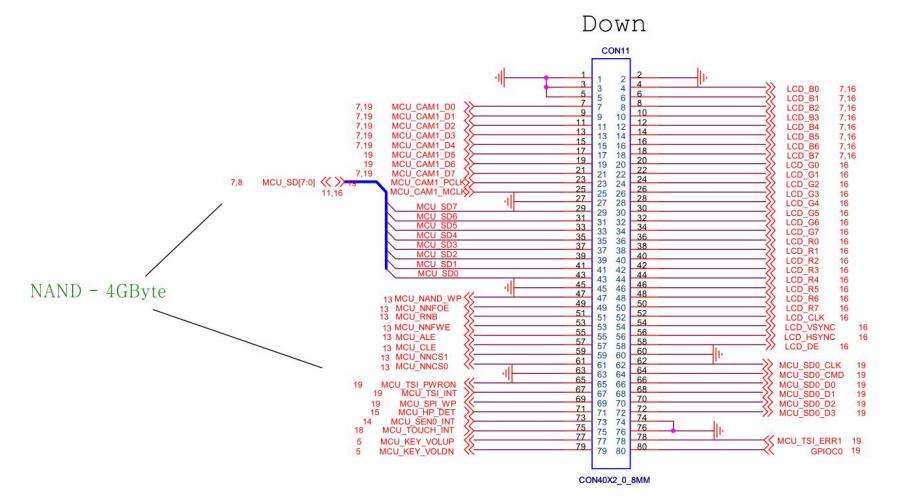

连接器版原图理：

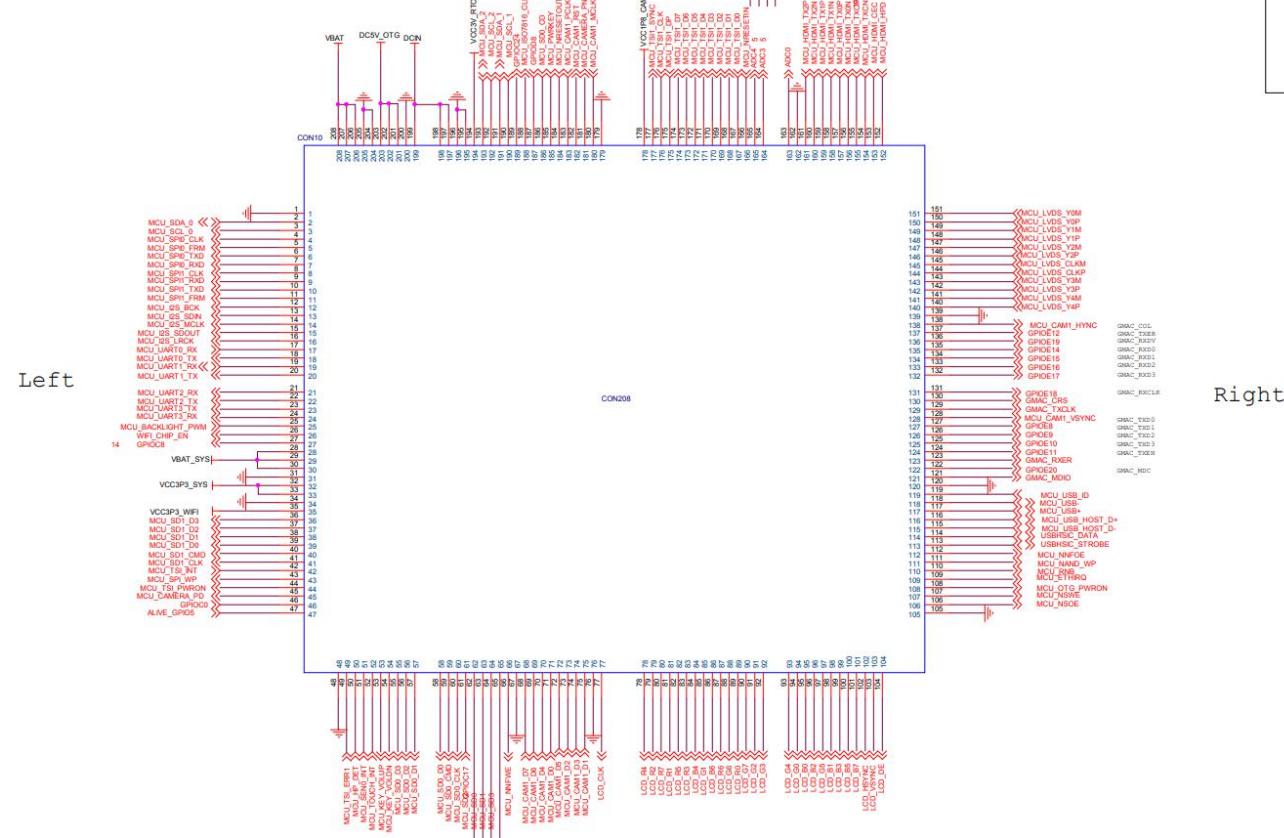

邮票孔版本原理图：
