Delta元数据解析

元数据初识

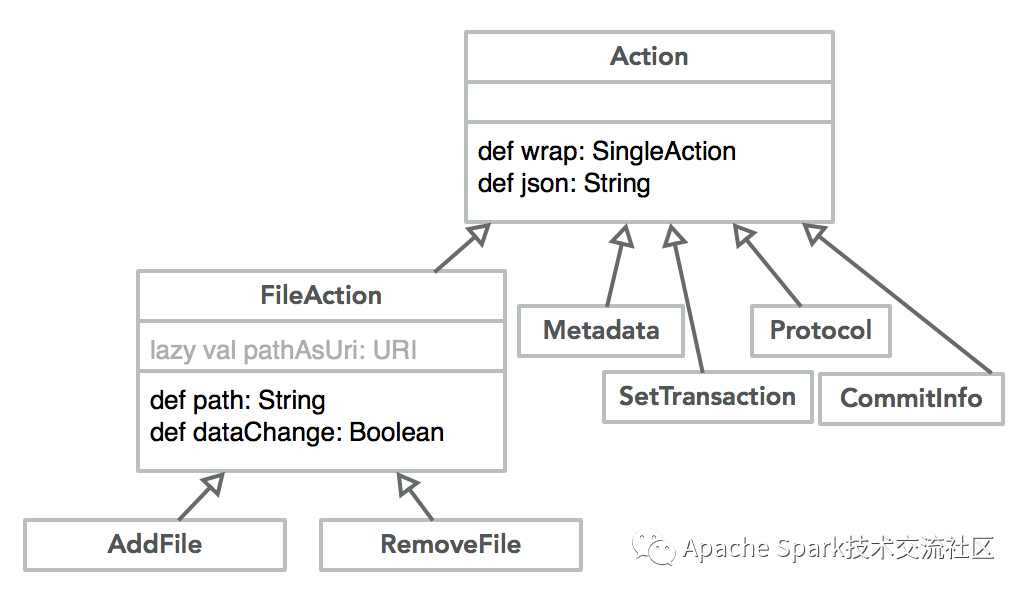

Delta有自己的元数据管理，主要有6种类型的元数据Action:

• SetTransaction

• AddFile

• RemoveFile

• Metadata

• Protocol

• CommitInfo

Delta的元数据统一存放在Delta的logpath下面的_delta_log文件夹中

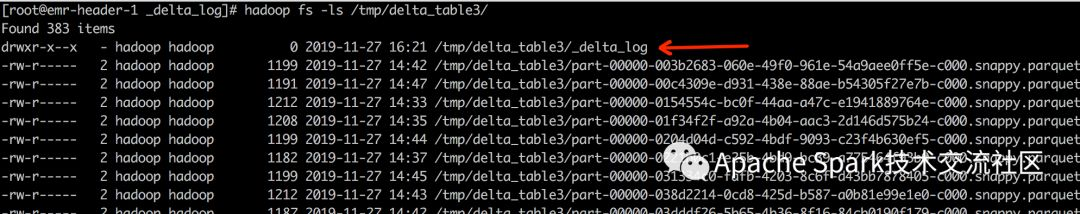

_delta_log文件夹位置

不管DeltaTable是分区表还是非分区表，_delta_log文件夹只有一个，都位于Delta的logpath下面

_delta_log文件夹内容

_delta_log文件夹下存储了所有Delta的相关元数据，如下所示

• Delta每次事务commit都会产生一个json的元数据文件，文件内容包括本次commit做的所有action，比如AddFile/RemoveFile等等;

• 每产生一个新的json文件就会产生一个新的Delta的snapshot，snapshot的版本即该json文件中的数字，该数字必须是连续自增(不能缺失)，Delta的某个版本的snapshot是通过顺序回放所有小于等于该snapshot版本号的所有json文件得到;

• 每个json文件会有一个对应的crc校验文件(源码中有相关代码，但是并没有实际去写该crc)

• 对元数据做checkpoint时会产生新的checkpoint文件(parquet)

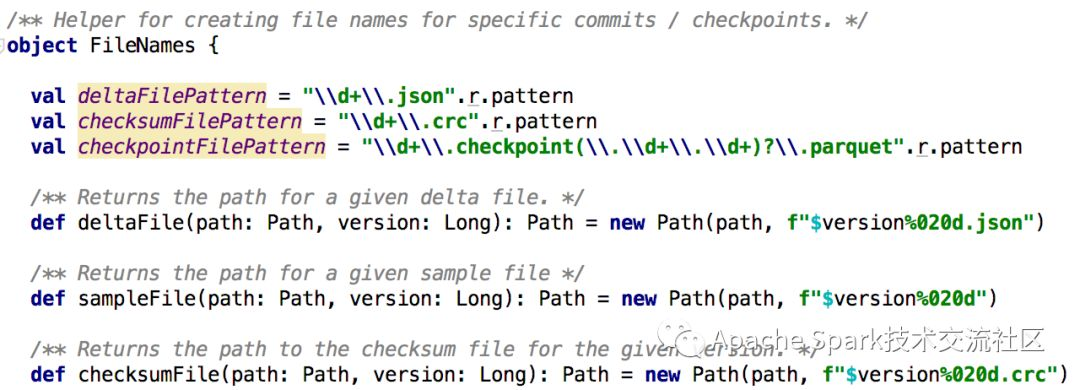

如下FileNames类用来管理_delta_log文件夹下相关文件的文件名

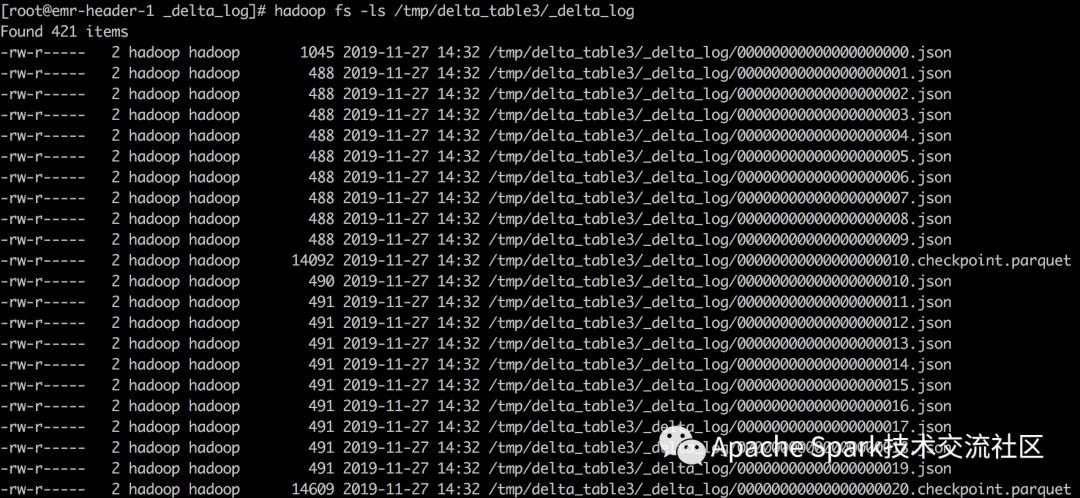

如下_delta_log文件示例:

_delog_log文件内容

• json文件

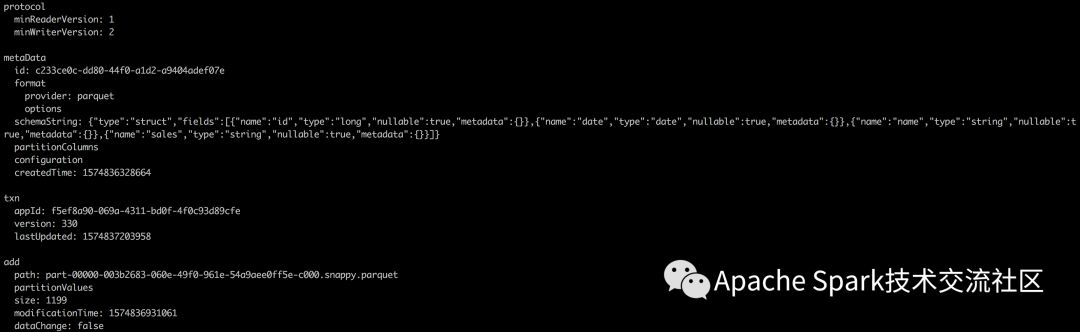

• checkpoint parquet文件:

parquet文件内容

元数据解析

Actions

CommitInfo

Holds provenance information about changes to the table. This [[Action]] is not stored in the checkpoint and has reduced compatibility guarantees. Information stored in it is best effort (i.e. can be falsified by the writer).

如:
{"commitInfo":{"timestamp":1574836330000,"operation":"STREAMING UPDATE","operationParameters":{"outputMode":"Append","queryId":"f5ef8a90-069a-4311-bd0f-4f0c93d89cfe","epochId":"0"},"isBlindAppend":true}}

{"commitInfo":{"timestamp":1574824794574,"operation":"WRITE","operationParameters":{"mode":"Overwrite","partitionBy":"["date","city"]"},"isBlindAppend":false}}

每次commit一个json文件都会有一个CommitInfo，记录当前commit对Delta表的修改行为，比如示例中的operation类型有STREAMING UPDATE / WRITE等等

Protocol

Used to block older clients from reading or writing the log when backwards incompatible changes are made to the protocol. Readers and writers are responsible for checking that they meet the minimum versions before performing any other operations.Since this action allows us to explicitly block older clients in the case of a breaking change to the protocol, clients should be tolerant of messages and fields that they do not understand.

如:
{"protocol":{"minReaderVersion":1,"minWriterVersion":2}}

用来做Delta本身版本兼容性检查，第一个json文件00000000000000000000.json里面会有该信息，除非调用updateProtocol接口会产生一个新的Protocol

Metadata

Updates the metadata of the table. Only the last update to the [[Metadata]] of a table is kept. It is the responsibility of the writer to ensure that any data already present in the table is still valid after any change.

如:
{"metaData":{"id":"c233ce0c-dd80-44f0-a1d2-a9404adef07e","format":{"provider":"parquet","options":{}},"schemaString":"{"type":"struct","fields":[{"name":"id","type":"long","nullable":true,"metadata":{}},{"name":"date","type":"date","nullable":true,"metadata":{}},{"name":"name","type":"string","nullable":true,"metadata":{}},{"name":"sales","type":"string","nullable":true,"metadata":{}}]}","partitionColumns":[],"configuration":{},"createdTime":1574836328664}}

Delta表的schema相关信息，Delta支持schema的演化，所以如果对schema进行修改会产生新的Metadata，当生成某个版本的snapshot进行多个json文件顺序回放时，最终snapshot只会保留最新的Metadata，即以最新的Metadata中的schema为准。
Schema演化规则详见文档(https://databricks.com/blog/2019/09/24/diving-into-delta-lake-schema-enforcement-evolution.html)

AddFile

Adds a new file to the table. When multiple [[AddFile]] file actions are seen with the same path only the metadata from the last one is kept.

如:
{"add":{"path":"part-00000-c8719ced-3879-4037-b0af-d62c52224af0-c000.snappy.parquet","partitionValues":{},"size":5906,"modificationTime":1574836329955,"dataChange":true}}

分区文件
{"add":{"path":"date=20190710/city=bj/part-00000-ef2cca38-7d20-4eaf-a291-81f71fc9d0b5.c000.snappy.parquet","partitionValues":{"date":"20190710","city":"bj"},"size":583,"modificationTime":1574954016825,"dataChange":true}}

记录在Delta中新增的文件

RemoveFile

Logical removal of a given file from the reservoir. Acts as a tombstone before a file is deleted permanently.

记录删除掉的文件，一般在Merge/Update等操作会有RemoveFile操作。删除的文件并不会被物理删除，只是在元数据中标记该文件删除了，可以通过vacuum命令来实际物理删除超过墓碑时间的文件(默认7天)

SetTransaction

Sets the committed version for a given application. Used to make operations like streaming append idempotent.

如:
{"txn":{"appId":"f5ef8a90-069a-4311-bd0f-4f0c93d89cfe","version":370,"lastUpdated":1574837260639}}

SparkStreaming sink到Delta时，记录相关信息来实现ExactlyOnce特性

元数据产生

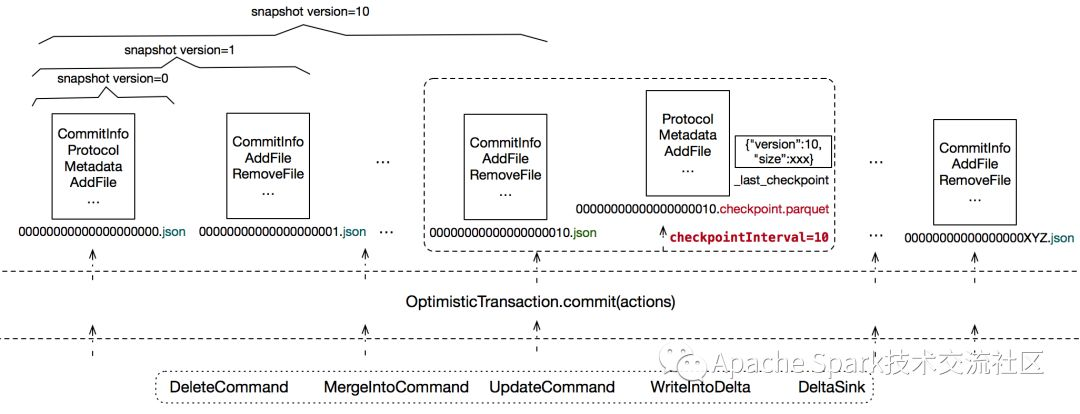

如上图所示，_delta_log文件夹下文件的一个产生演化流程，每次对Delta表进行相关修改操作(如Delte/Update等)都会生成一个json文件，记录当前修改的所有actions。

snapshot

从上面流程可以看出，Delta支持snapshot功能，即可以查看历史某个时间点状态下的Delta表数据，这个也是Delta的TimeTravel功能的基础实现，详见文档(https://databricks.com/blog/2019/02/04/introducing-delta-time-travel-for-large-scale-data-lakes.html)
每个json文件对应一个snapshot版本，Delta在生成这个snapshot的时候，会将小于等于这个版本号的所有json文件按照时间顺序进行回放合并，snapshot 版本为3，那么它是有00000000000000000000.json/00000000000000000001.json/00000000000000000002.json三个按照顺序合并过来，同一个path的action会进行合并，比如0.json中有AddFile(path1), 1.json中有RemoveFile(path1)，那么snapshot版本3状态下的Delta表是不包含path1作为实际数据参与计算的。

checkpoint

每次调用OptimisticTransaction.commit(actions)时会判断当前json的版本对checkpointInterval值(可配置，默认为10)取模，如果取模为0则需要做一次checkpoint。checkpoint会将当前版本以及当前版本之前的所有json文件进行合并(仅仅是文件合并，不对内容做任何更改)到一个parquet文件，这样可以减少后续生成snapshot读取json文件的个数，并且parquet文件也带有压缩，使得存储变小。
