D触发器
在时钟上升沿,D输入0,Q输出1
在时钟上升沿,D输入1,Q输出0
输出只在上升沿发生变化。
一般的;
module ex_module(
input wire sclk,
input wire rst_n,
input wire [7:0] d,//声明模块时输入必须是wire变量，构件之间的物理连线
input wire [7:0] q,//模块声明时输出可以是wire变量给，也可以是reg变量，REG 用于时序逻辑，reg 用于 always @ （posedge clk） 的always 块中。
);
always @(posedge sclk or negedge rst_n)//敏感列表可以包括电平触发或沿触发
if(rst_n==1’b0)//条件表，这里是组合逻辑，一个比较器，1比特，b表示2进制
q<=8’h00;//沿触发的逻辑里面一定要用，<=非阻塞值
else
q<=d;
endmodule

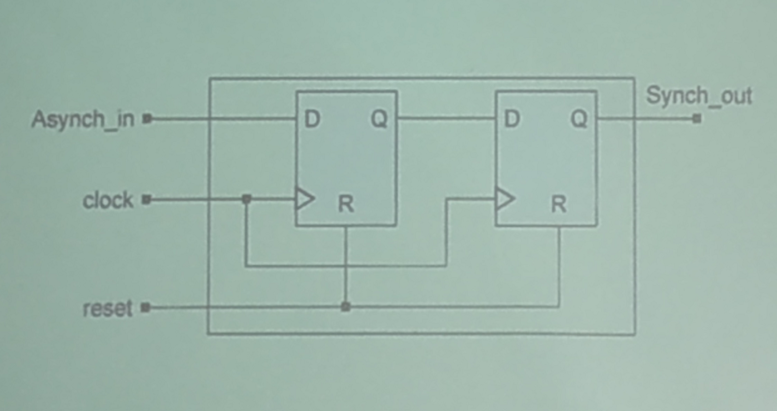

这里2个异步D触发器
那么2级D触发器的作用是什么
就是
时钟信号与复位信号有一个亚稳态我们用两个D触发器连起来中间设一个延时，亚稳态信号很小且时间短暂，到第二个D触发器时就基本上消失了，当然也可以继续加D触发器，不过一般2个就足够了。
对于它的程序
module prac (

    clk,reset_n,dataa,datab,outa,outb
);
input        clk;
input        reset_n;
input        dataa;
input        datab;
output        outa;
output        outb;
reg            reg1;
reg            reg2;
reg            reg3;
reg            reg4;
assign    outa    = reg1;
assign    outb    = reg2;
assign    rst_n    = reg4;
always @ (posedge clk or negedge reset_n)      //“异步复位同步释放”的复位模块
beginif (!reset_n)beginreg3    <= 1'b0;reg4    <= 1'b0;endelsebeginreg3    <= 1'b1;reg4    <= reg3;end
endalways @ (posedge clk or negedge rst_n)   //功能模块，注意rst_n是沿变驱动。
beginif (!rst_n)beginreg1    <= 1'b0;reg2    <= 1'b0;endelsebeginreg1    <= dataa;reg2    <= datab;end
end

endmodule
