一、开启S100i阵列功能

1、开机自检点击F9进入系统实用工具界面，选择系统配置->BIOS平台配置->启动选项，确认是UEFI启动模式。

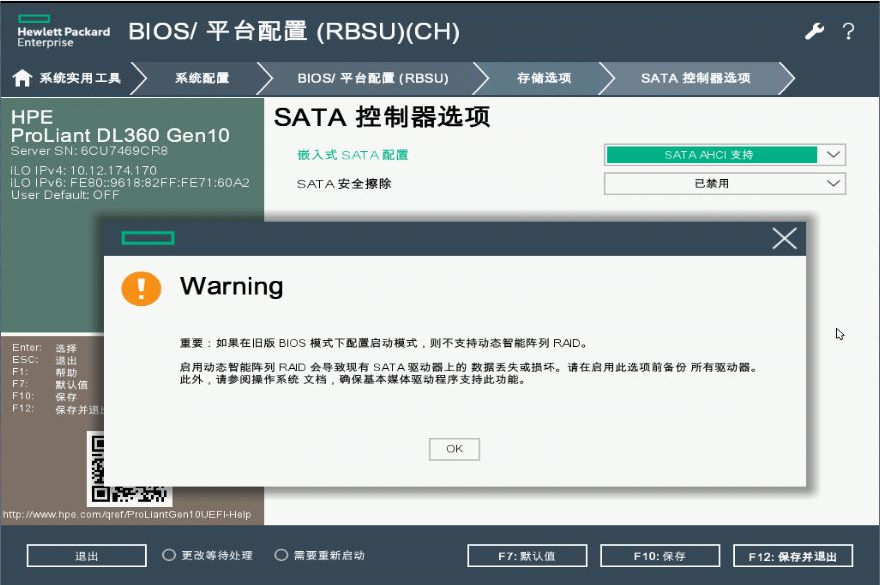

2、进入系统配置->BIOS平台配置->存储选项->SATA控制器选项->嵌入式SATA配置，点击后有提示信息，提示S100i阵列功能只能在UEFI模式下使用，开启此阵列功能前需要备份硬盘上的数据。

3、改为动态智能阵列SW RAID支持，F12保存并退出，需要注意，必须更改设置重启后才能看到S100i的配置选项。

4、重启后再次进入系统实用工具->系统配置，可以看到HPE Smart Array S100i SR Gen10的选项。

二、配置阵列

1、选择阵列配置->创建阵列。

2、选择上要配置阵列的硬盘，点击进入下一表格。

3、设置阵列级别，点击进入下一表格。

4、设置逻辑驱动器的配置，如果需要更改逻辑驱动器的容量大小，在此界面修改，修改好后点击提交更改。

5、出现返回主菜单提示，说明配置成功。

6、可以通过阵列配置->管理阵列->阵列A->列出逻辑驱动器->逻辑驱动器1->逻辑驱动器详细信息查看到配置阵列的状态、容量大小、阵列级别等信息。

三、安装系统

1、把安装镜像放入光驱，或者通过iLO虚拟挂载一个有效镜像，如果是使用iLO挂载虚拟驱动器，重新启动服务器点击F11，选择iLO Virtual USB 3:iLO Virtual CD-ROM进行引导。

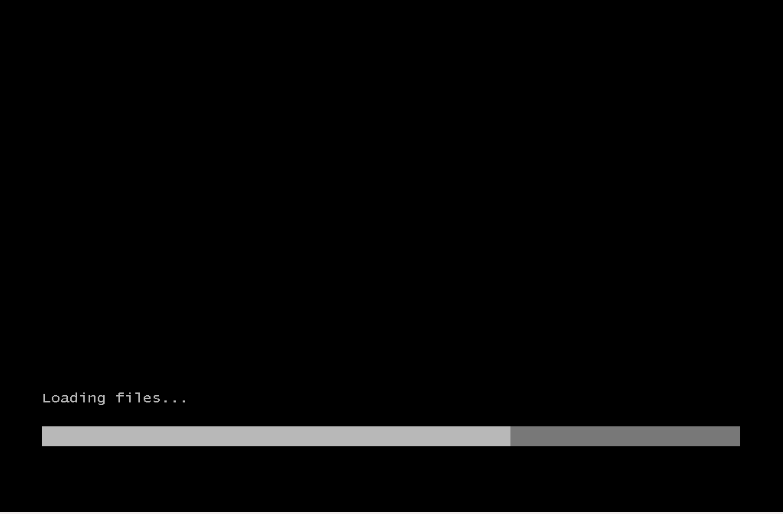

2、引导成功后进入安装系统加载文件。

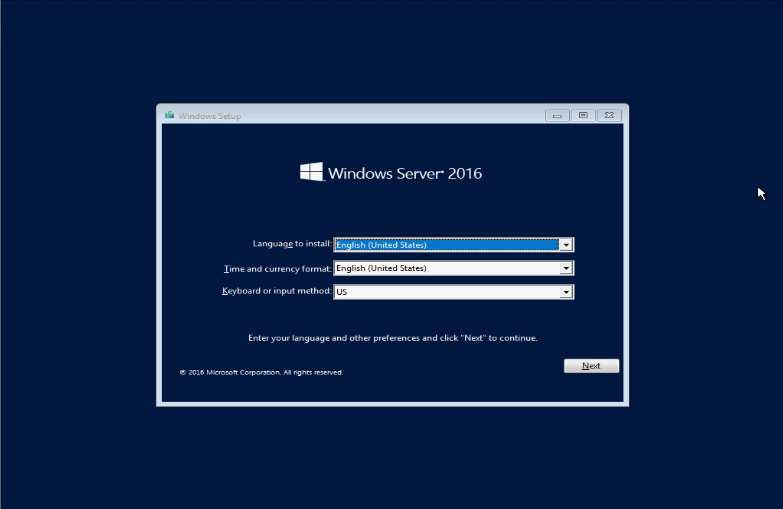

3、选择键盘和语言。

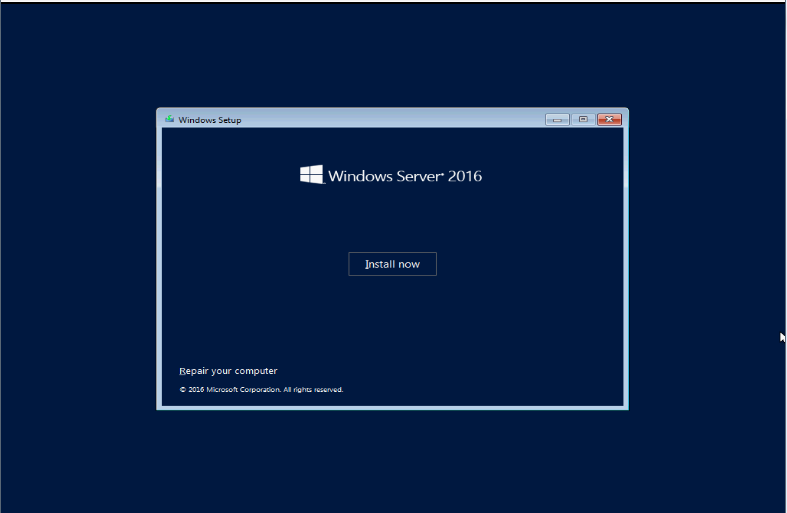

4、点击Install now开始安装。

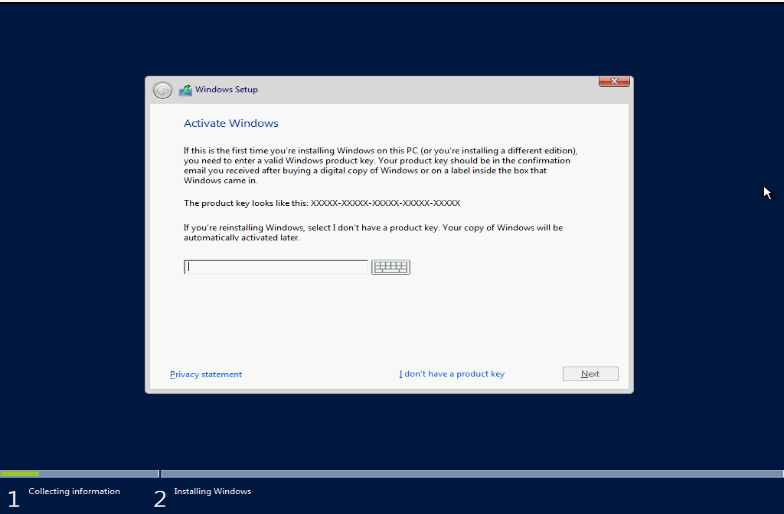

5、提示输入有效的product key。

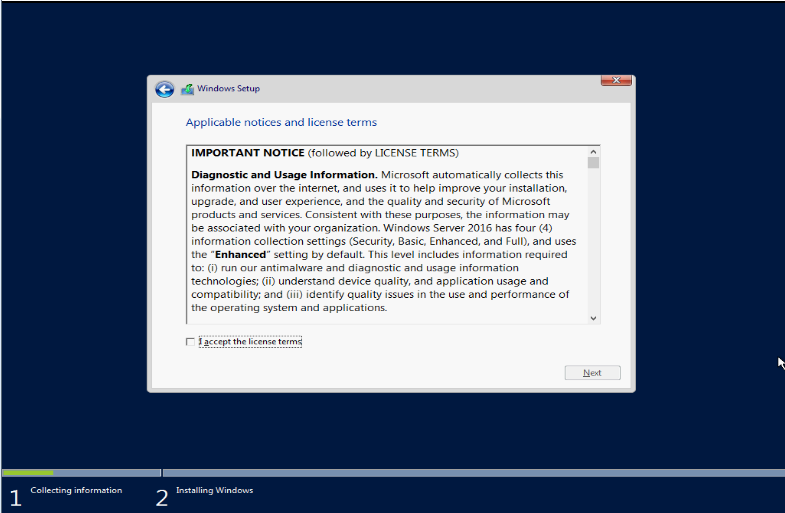

6、接受协议。

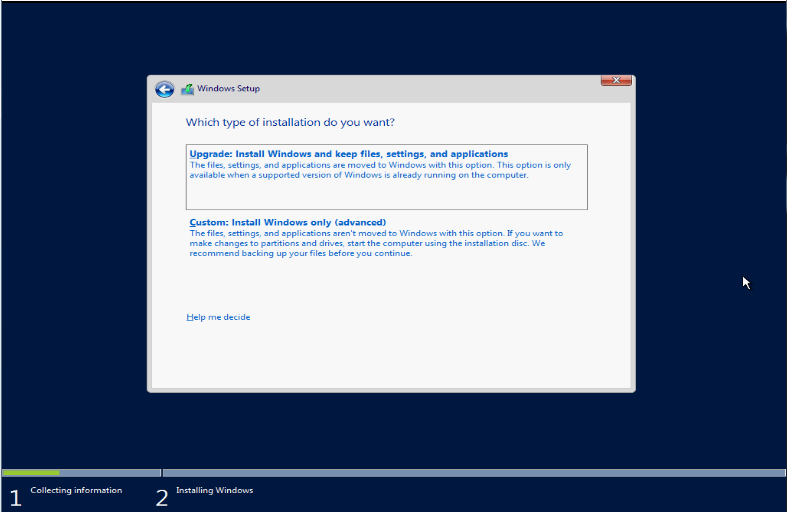

7、选择安装方式，这里选择Custom模式安装。

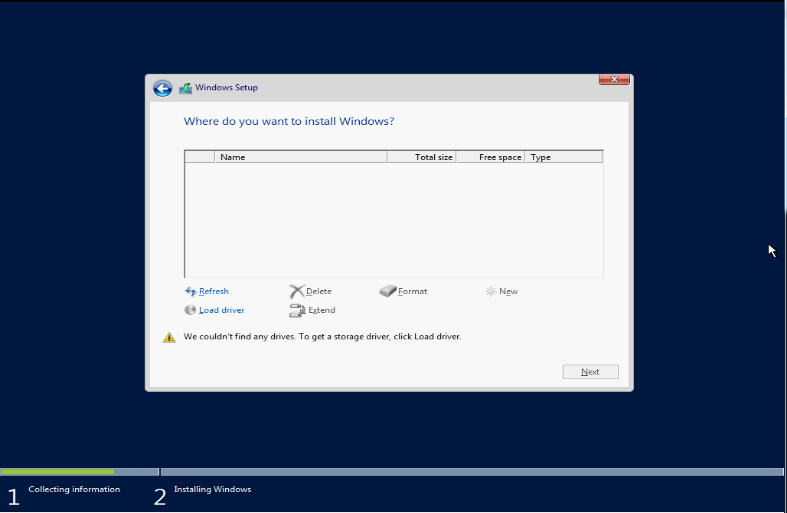

8、可以看到没有识别到硬盘。

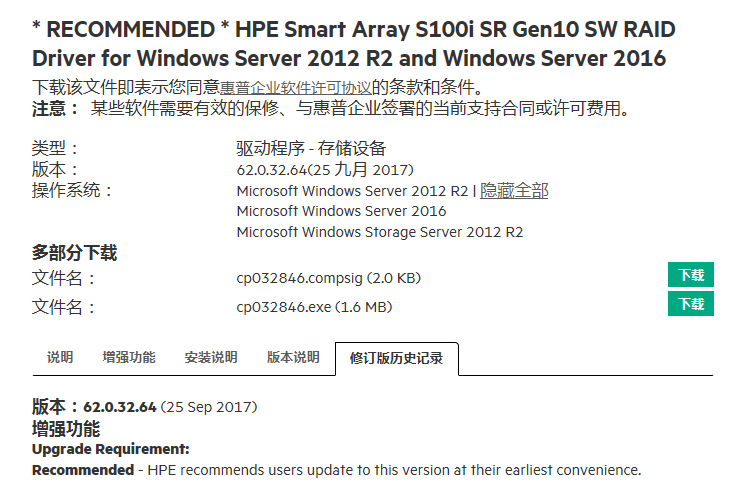

9、打开官网，找到S100i的阵列卡驱动，下载下来。

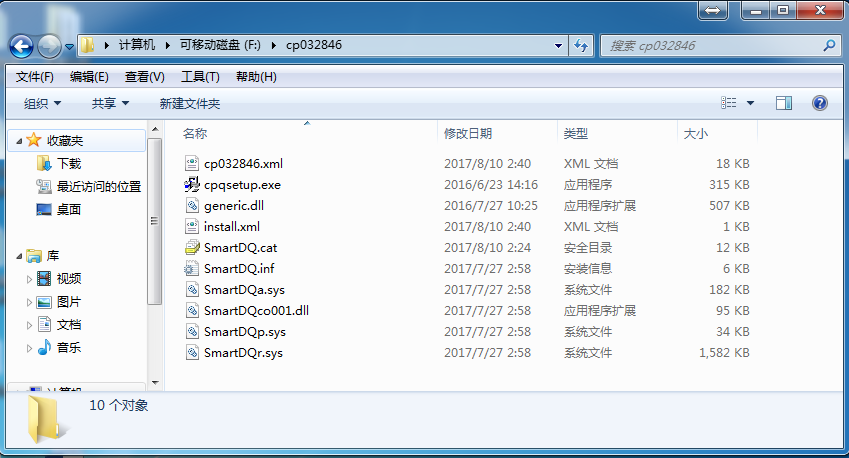

10、解压到U盘中。

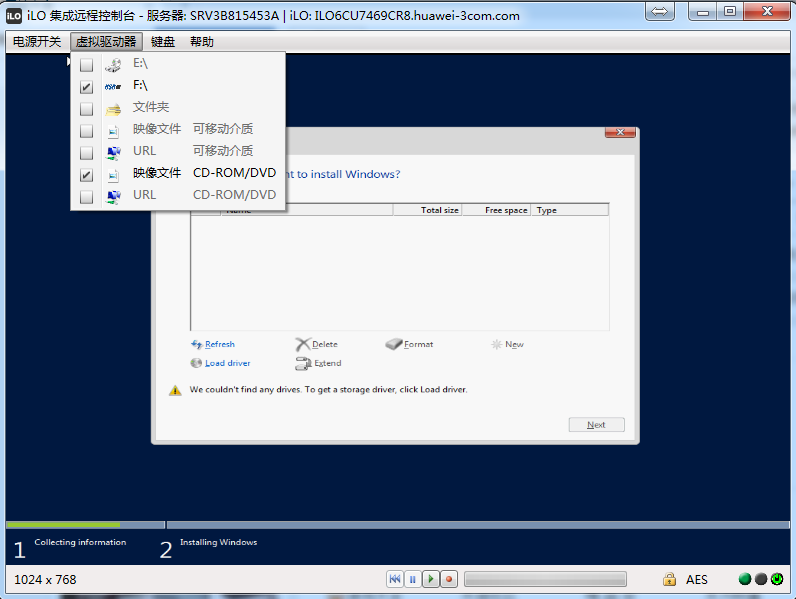

11、把U盘通过虚拟驱动器挂载到服务器上。

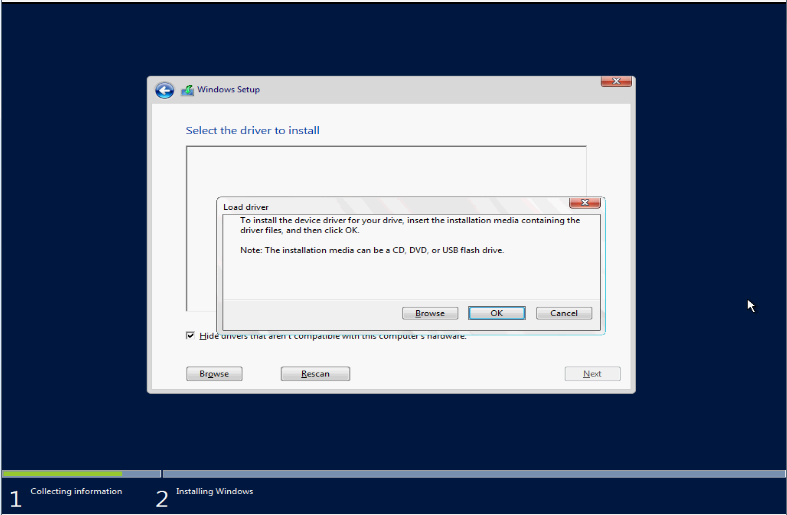

12、点击Load driver来加载阵列卡驱动，出现提示点击OK。

13、点击Browse浏览到U盘放驱动文件的文件夹，点击OK。

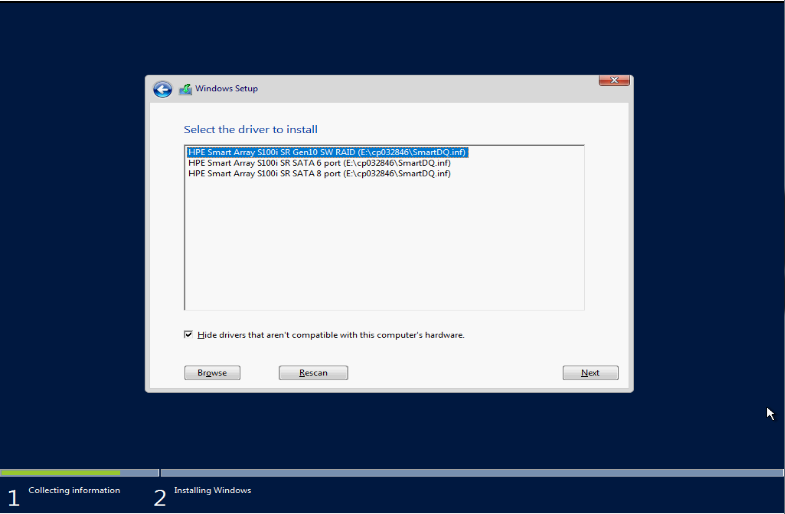

14、识别出阵列卡驱动文件，选择后，点击下一步。

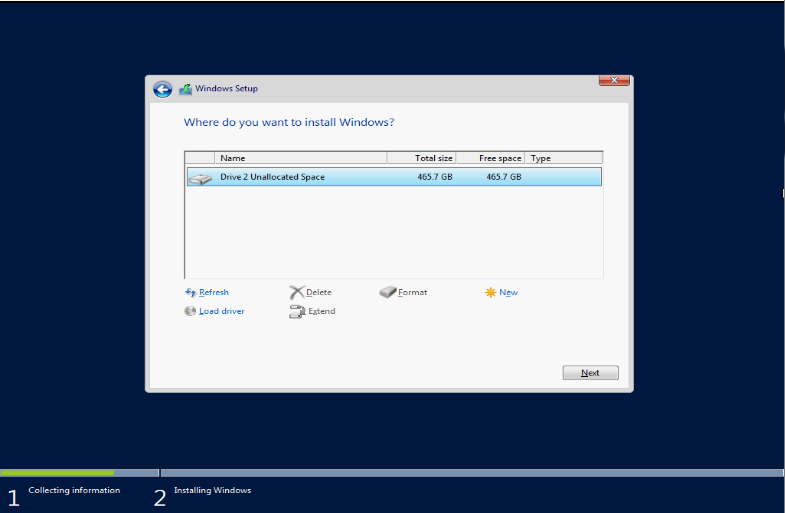

15、识别到硬盘。

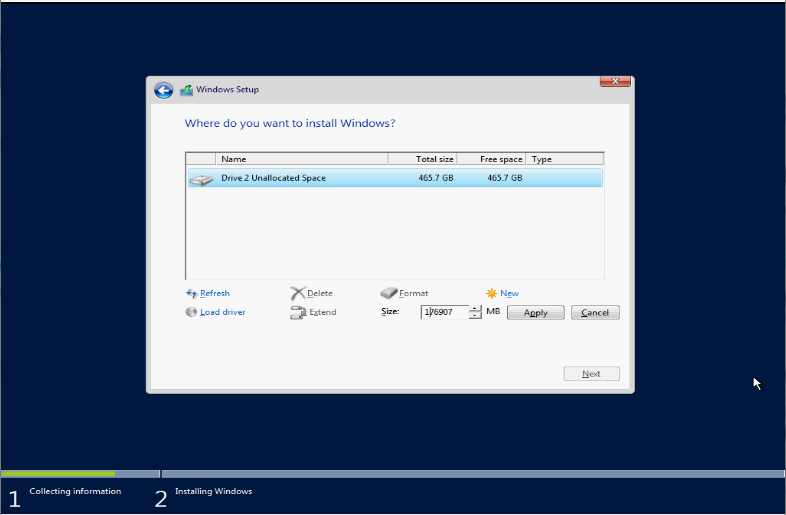

16、点击New新建分区，设置分区大小点击Apply应用。

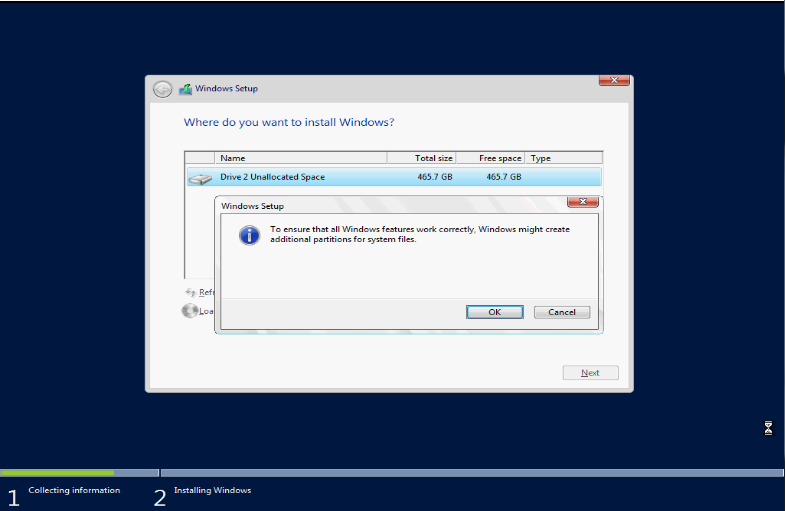

17、提醒Windows会创建额外的分区。

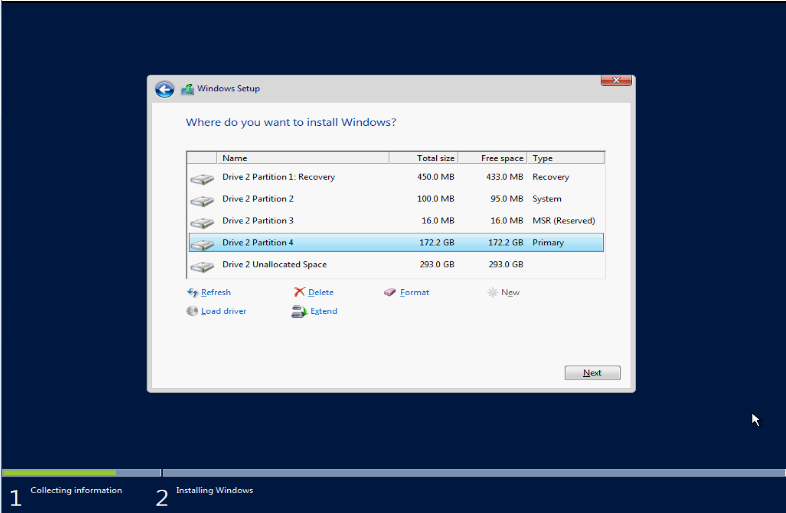

18、分区创建完，在创建的主分区上点击下一步，会把系统安装到这个分区。

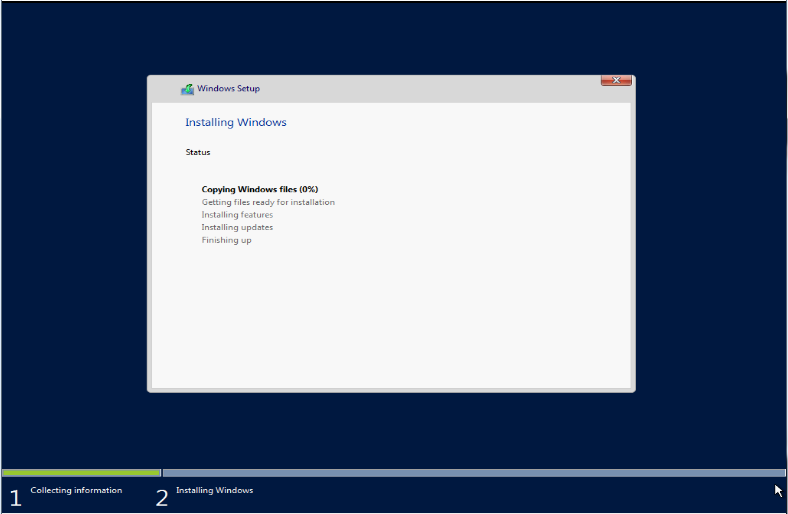

19、开始安装，可以看到安装进度。

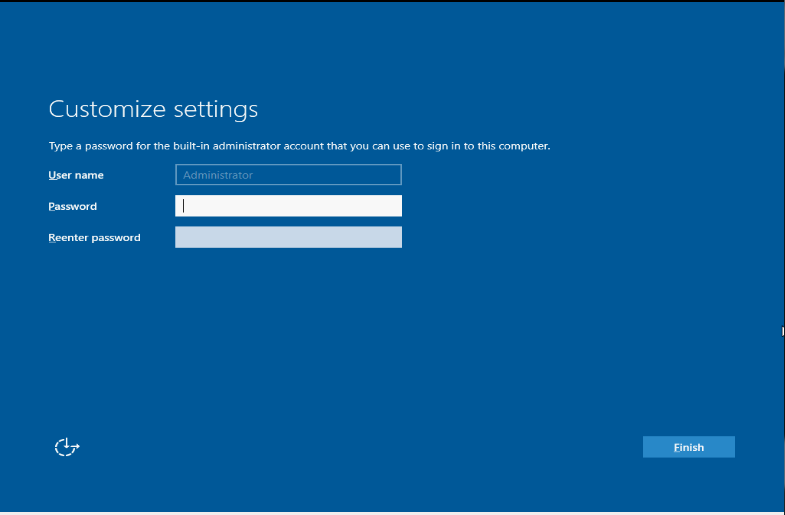

20、安装完成后会自动重启，重启后，再次进入系统，提示需要设置密码。

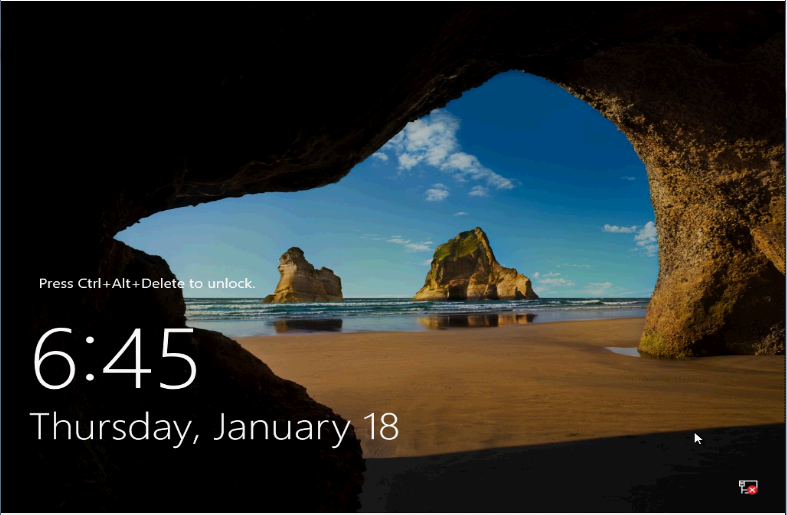

21、进入桌面。

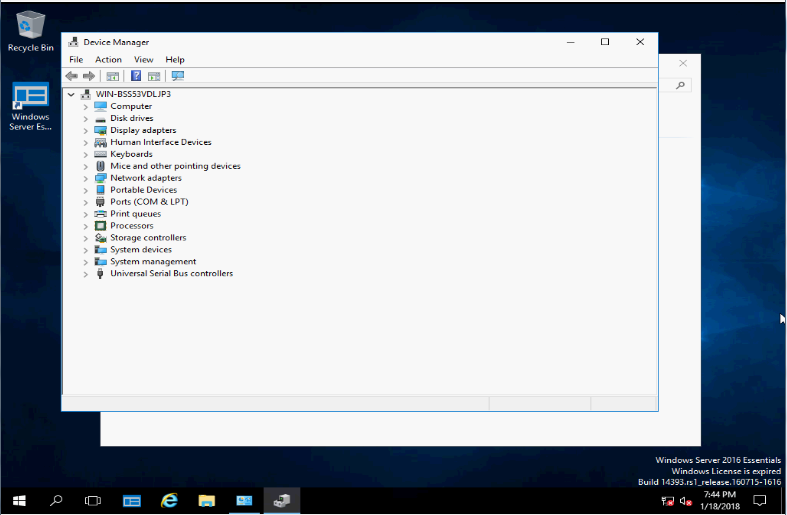

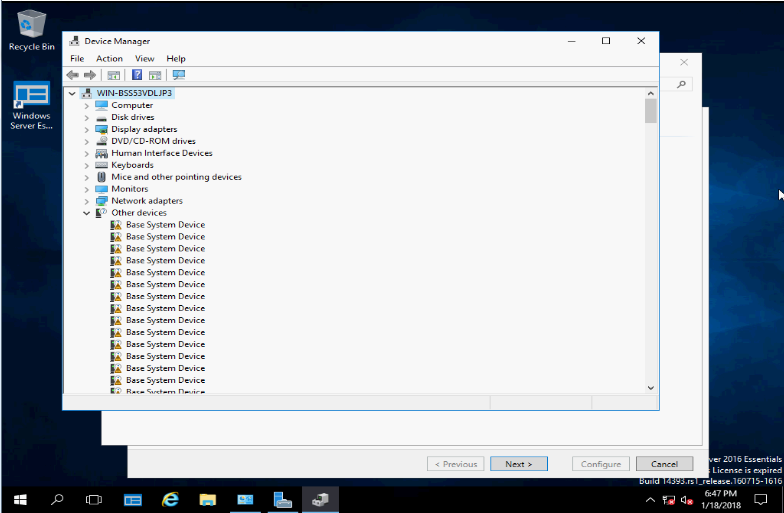

22、打开设备管理器，发现有很多设备没有安装好驱动。

23、打开官网，按照型号找到服务器驱动，需要安装如下驱动：

Identifiers for Intel Xeon Processor Scalable Family for Windows

iLO 5 Channel Interface Driver for Windows Server 2016

Matrox G200eH3 Video Controller Driver for Windows Server 2016

HPE Smart Array Gen10 Controller Driver for Windows Server 2012 R2 and Windows Server 2016

HPE Broadcom NX1 1Gb Driver for Windows Server x64 Editions

24、安装好驱动后，设备都显示正常。
