摘要：
本文讲解555定时器，并搭建了一个定时器电路，进行了简单的知识应用。
零、555定时器的简单介绍
555定时器是一种集成电路芯片，常被用于定时器、脉冲产生器和振荡电路。555可被作为电路中的延时器件、触发器或起振元件。下面我们来看看555定时器引脚图和555芯片的引脚参数及功能。
555定时器是一种集成电路芯片，常被用于定时器、脉冲产生器和振荡电路。555可被作为电路中的延时器件、触发器或起振元件。下面我们来看看555定时器引脚图和555芯片的引脚参数及功能。
一、555定时器引脚功能：
引脚1：GND（地），功能：接地，作为低电平（0V）
引脚2：TRIG（触发），功能：当此引脚电压降至1/3VCC（或由控制端决定的阈值电压）时输出端给出高电平。
引脚3：OUT（输出），功能：输出高电平（+VCC）或低电平。
引脚4：RST（复位），功能：当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。
引脚5：ctrl（控制），功能：控制芯片的阈值电压。（当此管脚接空时默认两阈值电压为1/3VCC与2/3VCC）.
引脚6：THR（阈值），功能：当此引脚电压升至2/3VCC（或由控制端决定的阈值电压）时输出端给出低电平。
引脚7：DIS（放电），功能：内接OC门，用于给电容放电。
引脚8：V+,VCC（供电），功能：提供高电平并给芯片供电。
二、555定时器参数（以ne555参数为主）
供电电压(VCC)： 4.5-16 V
额定工作电流(VCC= +5 V)： 3-6 mA
额定工作电流(VCC= +15 V)： 10-15 mA
最大输出电流： 200 mA
最大功耗： 600mW
最低工作功耗： 30mW（5V），225mW（15V）
温度范围： 0-70°C

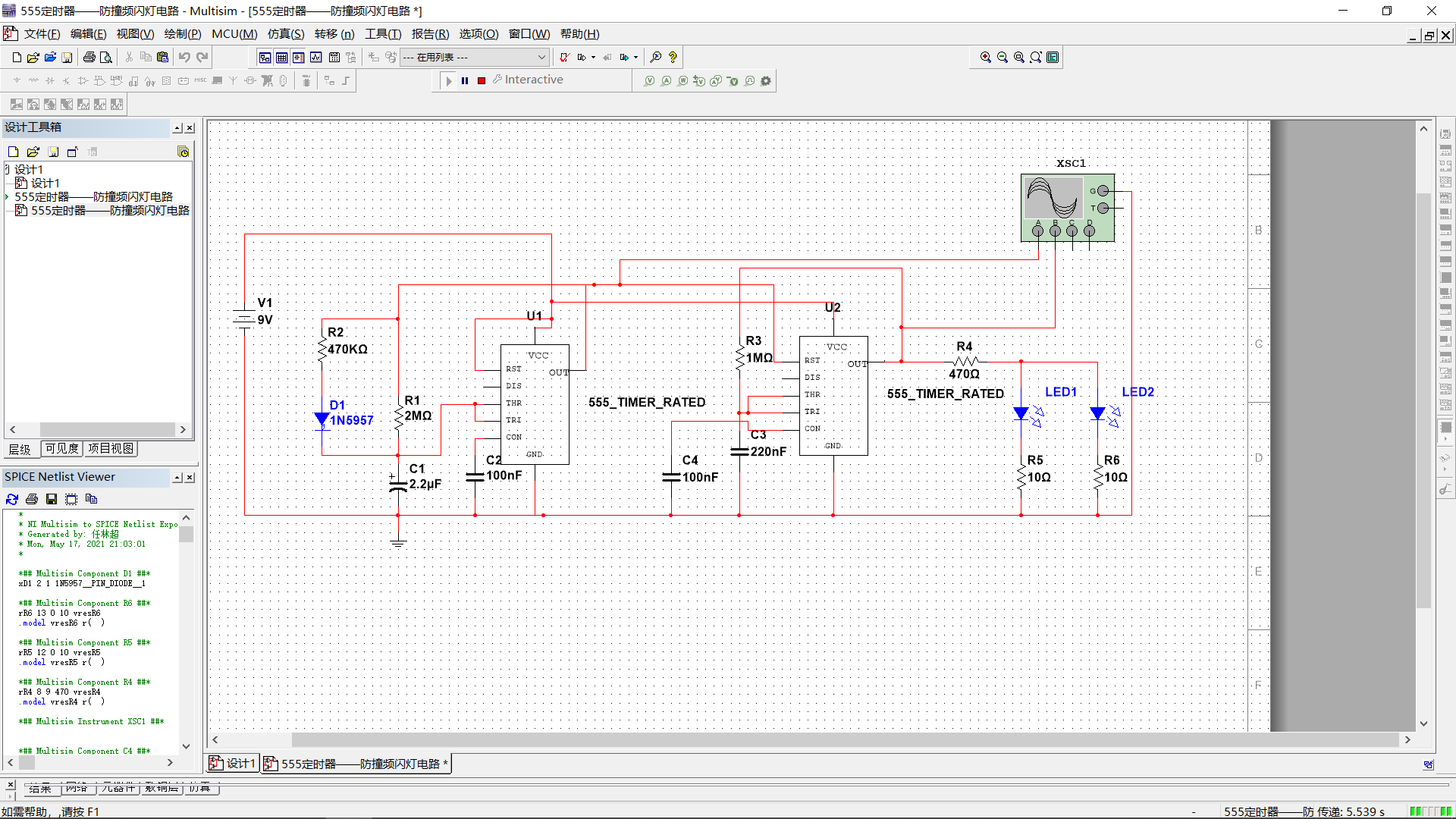

三：电路图
（1)用到的元器件：
电阻类：R1：、R2:
、R3:
、R4:
、R5:
、R6:
；
电容类：C1:、C2:
、C3:
、C4:
；
集成芯片：555定时器两个；
电源：直流9V电压源；
发光二极管两个，D1：1N5957
（2)电路讲解：
直流9V电压源供电，两个555定时器，并且第一个的输出端与第二个的复位端RST连接在了一起，简单来说就是一个二分频。第一个555会产生一个占空比为50%的方波，第二个定时器在这个波形的基础上又进行了一次分频。把其又分了一次频。这里面的电压电阻值都是可以通过具体软件计算出来的。

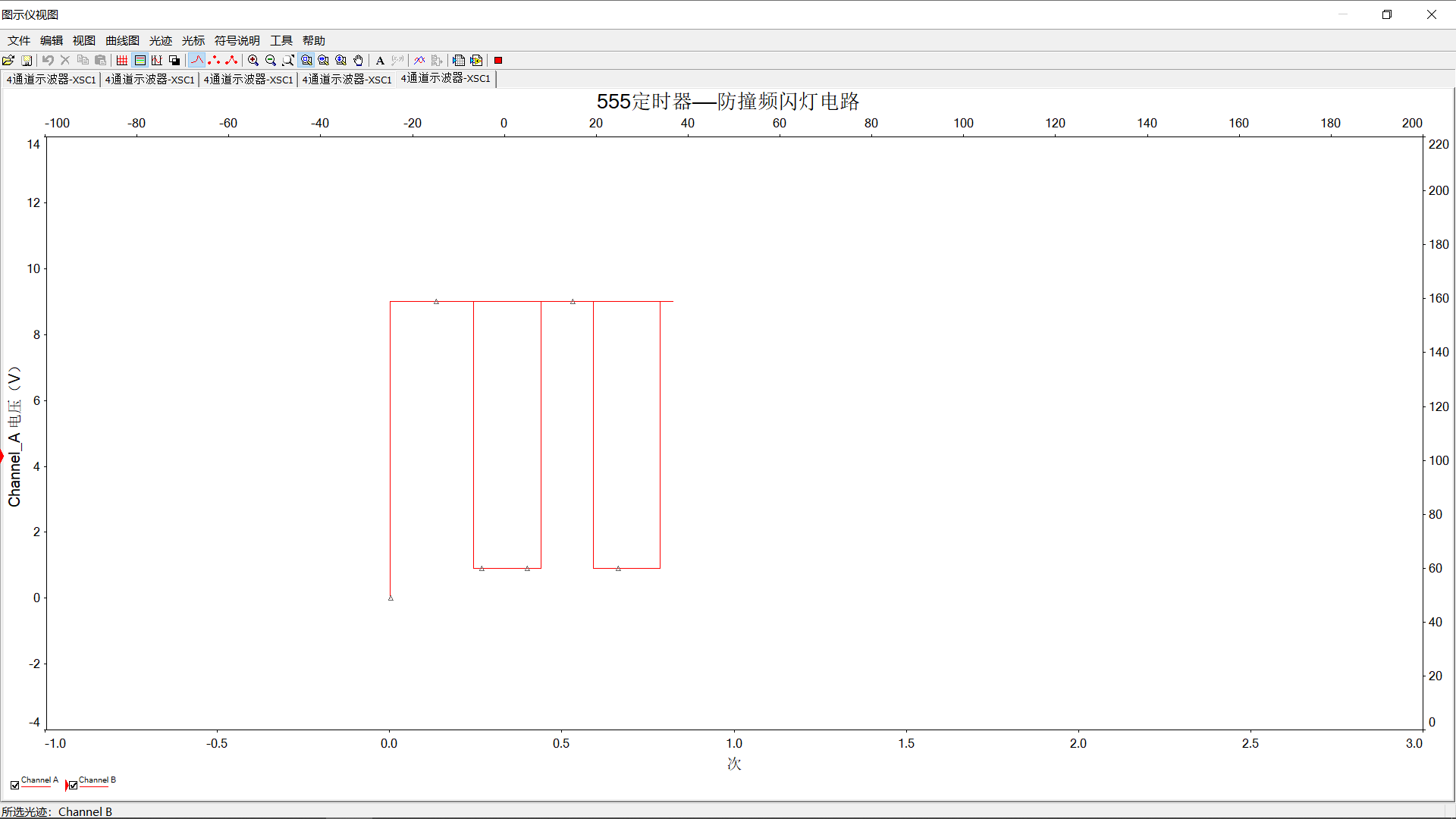

（3）现象以及波形图：
