上章链接入口: http://www.cnblogs.com/lifexy/p/8006748.html

在上章里,我们分析了oops的PC值在哪个函数出错的

本章便通过栈信息来分析函数调用过程

---

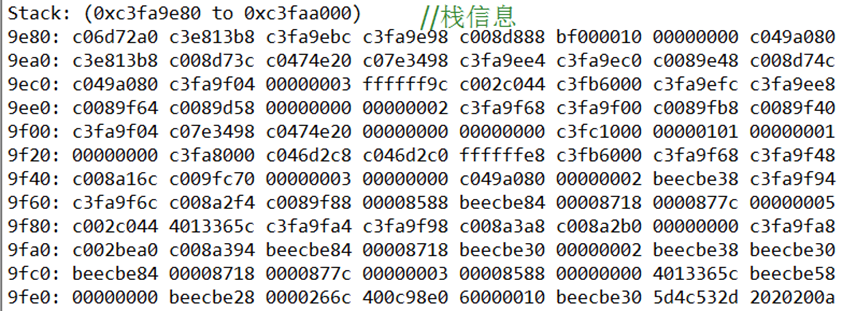

1.上章的oops栈信息如下图所示:

• 9fe0: 代表最初的栈顶SP寄存器位置
• 9e80:代表函数出错的SP寄存器位置

2.我们先来分析上图的栈信息,又是怎样的过程呢?

2.1内核主要是通过STMDB和LDMIA汇编命令来入栈和出栈

(STMDB和LDMIA汇编命令参考: http://www.cnblogs.com/lifexy/p/7363208.html)

内核每进入一个函数就会通过STMDB,将上个函数的内容值存入栈顶sp,然后栈顶sp-4.

当内核的某个函数出问题时,内核便通过LDMIA,将栈顶sp打印出来,然后栈顶sp+4,直到到达最初的栈顶

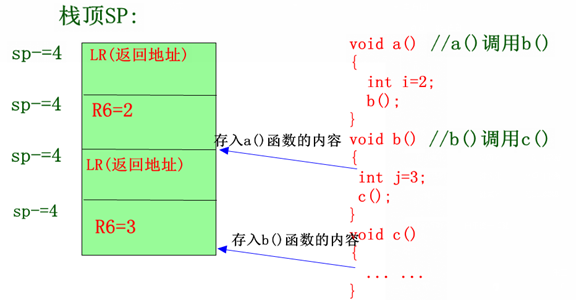

2.2我们以下图的3个函数为例:

若c()函数出问题后,内核就会打印b()函数的内容(0x03,LR), 打印a()函数的内容(0x02,LR),直到sp到达栈顶为止

其中lr值,便代表各个函数的调用关系

3.接下来我们便以上章的oops里的栈信息来分析

在上章里,我们找到PC值bf000078在26th_segmentfault驱动模块first_drv_open()函数下出错。

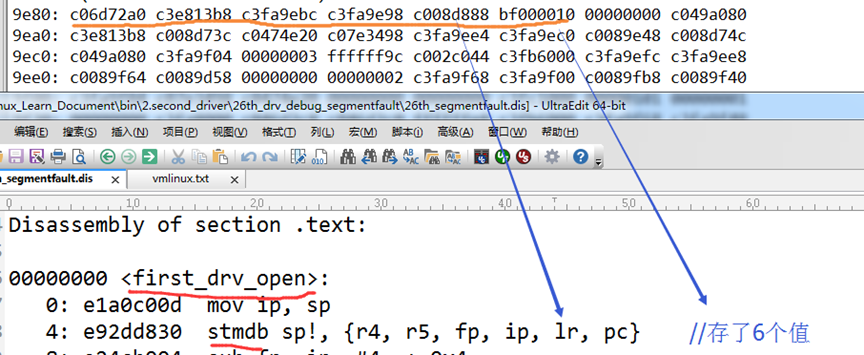

3.1先来看first_drv_open()函数,找到STMDB入栈的lr值,来确定被哪个函数调用的

 如上图所示，first_drv_open()函数里,通过stmdb      sp!, {r4, r5, fp, ip, lr, pc} 存入了6个值,

所以, 返回到上个函数的值lr =c008d888

在上章,我们便分析到:

内核的虚拟地址是c0004000~c03cebf4，所以c008d888位于内核的某个函数里

3.2 然后将内核进行反汇编

在内核源码的根目录下:

# arm-none-linux-gnueabi-objdump -D vmlinux > vmlinux.txt      //-D:反汇编所有段    vmlinux:未压缩的内核

3.3 打开vmlinux.txt

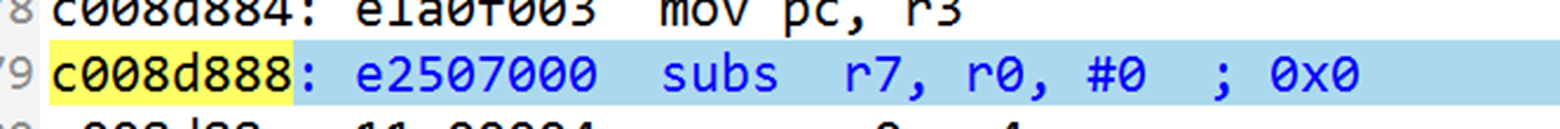

如下图所示,搜索c008d888:

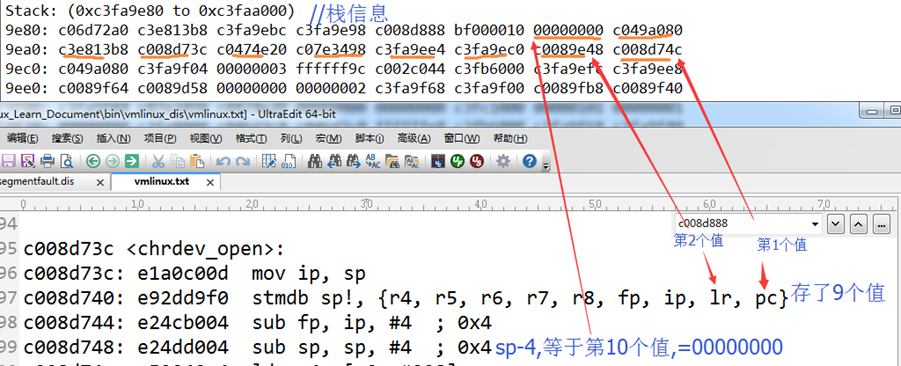

往上翻,找到c008d888位于函数chrdev_open()下:

如上图所示, chrdev_open()函数存了10个值,所以,返回到上个函数的值lr= c0089e48

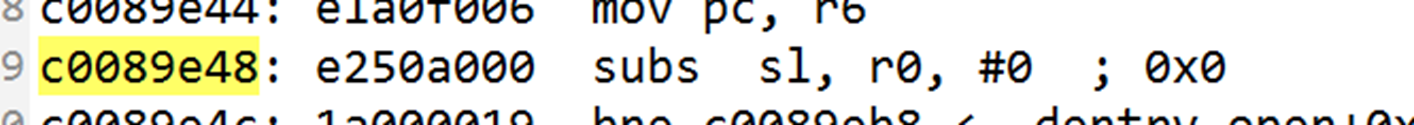

3.4 继续搜索c0089e48:

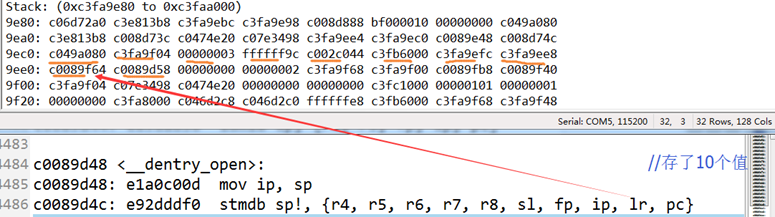

往上翻,找到c0089e48位于函数__dentry_open ()下:

如上图所示, __dentry_open()函数存了10个值,所以,第二个值lr= c0089f64

3.5 继续搜索c0089f64:

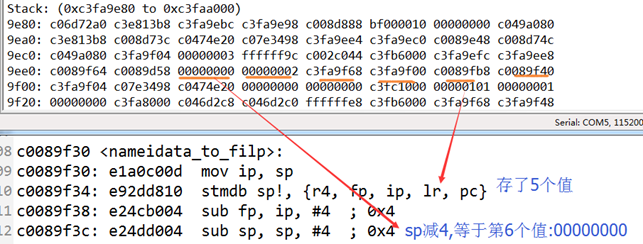

往上翻,找到c0089f64位于函数nameidata_to_filp()下:

如上图所示, nameidata_to_filp函数存了6个值,所以,第二个值lr= c0089fb8

... ...(此处省略n字)

4.最终分析出,栈信息的调用过程如下:

• ret_fast_syscall()->
• 　　sys_open()->
• 　　　　 do_sys_open()->
• 　　　　　　  do_filp_open()->
• 　　　　　　　　   nameidata_to_filp()->
• 　　　　　　　　　　    chrdev_open()->
• 　　　　　　　　　　　　　　first_drv_open();
