西门子PLC的TCP通讯(不同项目下)①--TSEND_C指令
本期说一下，不同项目下的，连个西门子1200的TCP通讯，这次我们用TSEND_C和TRCV_C组合使用，这次先了解下TSEND_C指令是大概啥样的

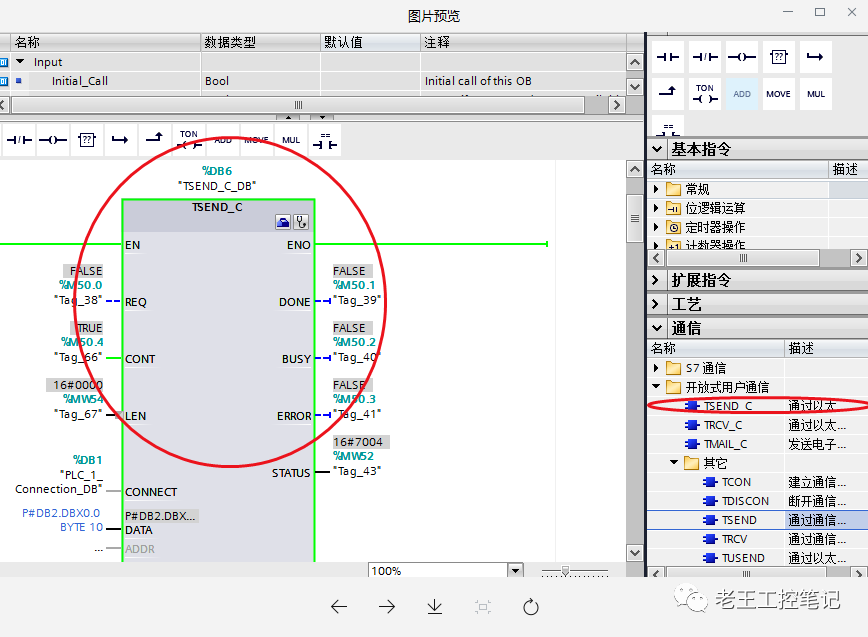

1.0 从右边指令栏--通信--开放式用户通讯--其他，选择TSEND_C拖动到程序1中，如下图
2.0 下面说下具体这个指令块的参数设置
REQ：指的是上升沿触发，发送作业，跟建立通讯无关，这个就是跟之前TSEND的区别！
ID：是指向已分配连接的指向

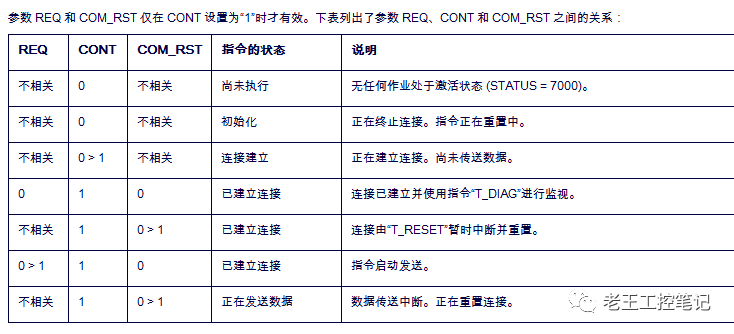

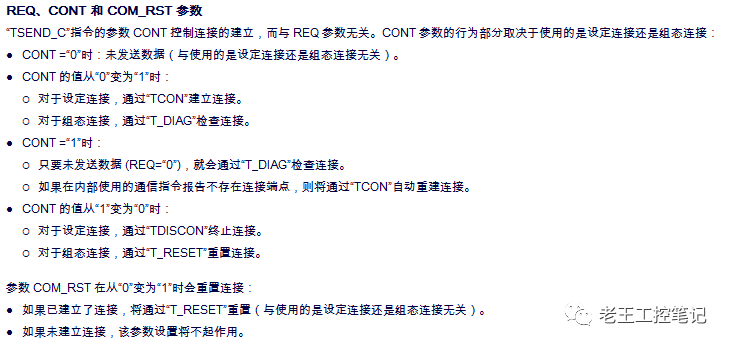

CONT：当为0时断开通信连接，当为1时建立并保持通讯连接
LEN：需要发送的最大字节长度，如果这个值设为0就会发送DATA指定的所有数据，如果LEN的值大于DATA定义的待发送数据的长度，比如DATA里面设定数据长度10个字节，LEN就不能大于10，不然指令参数STATUS会输出错误代码8088，当数据块是优化访问权限的结构化变量时，LEN=0，可传送最大字节数65534

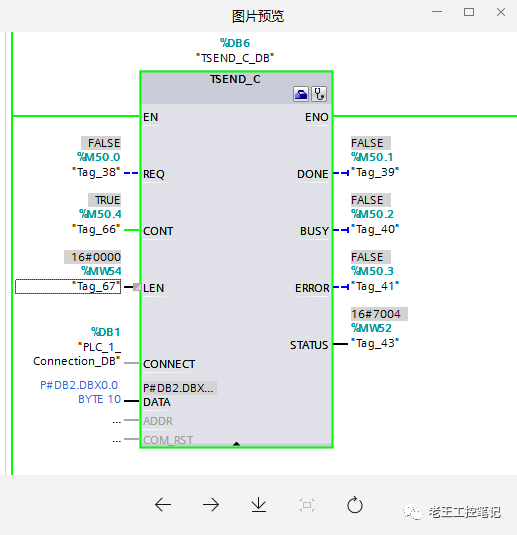

DATA：指向发送区的指针，该发送区包含要发送数据的地址和长度，传送结构时，发送端和接收端的结构必须相同，这边要特别说明下指针，如下图，我们的指针是这样写的P#DB2.DBX0.0 BYTE 10，这句话的意思是指针指向DB2数据块，从DB块地址0.0开始的10个字节的数据，这样发送区就包含了数据的地址DB2的地址0.0，数据的长度10个字节，当头那个P指的是ANY数据类型的表示方式，ANY数据类型实际是80位指针类型数据

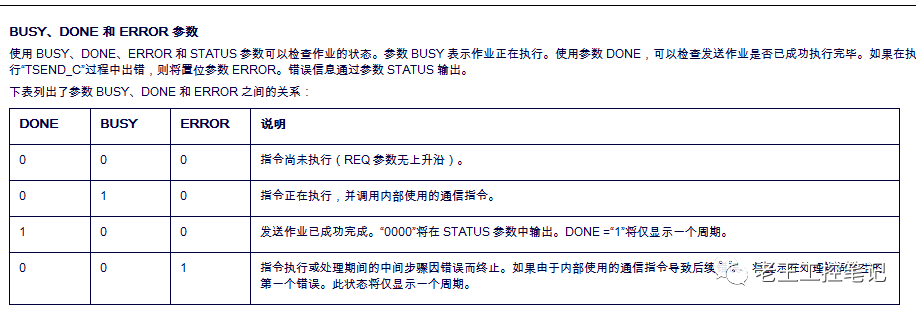

DONE：状态参数，为0时作业未启动或扔在执行，为1时作业已执行，且无任何错误，完成后会自动复位，需要自己锁存状态，来判断连接情况
BUSY：状态参数，为0时作业未启动或已完成，为1时作业执行中，无法开始新作业
ERROR；错误参数，为0时无错误，为1时有错误报警
注意：TSEND是异步执行的，所有需要在参数DONE或者参数ERROR的值变为1之前，发送区的数据要保持一致不要改动

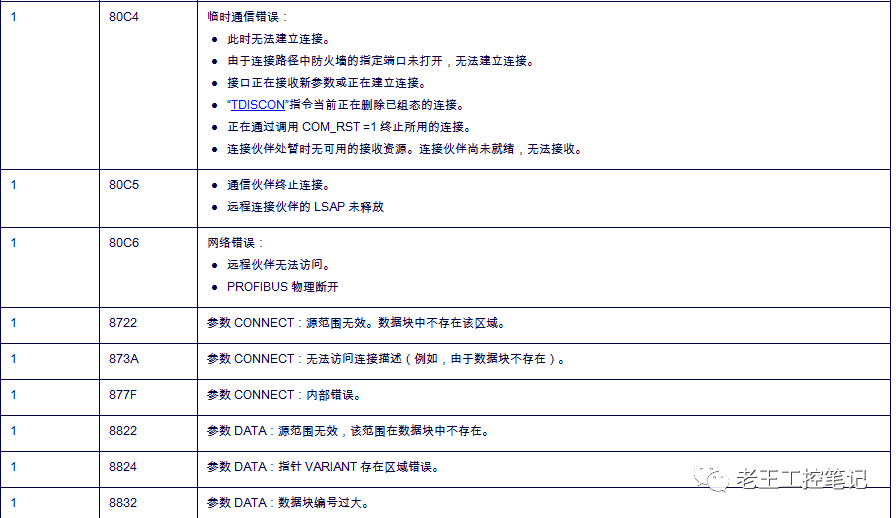

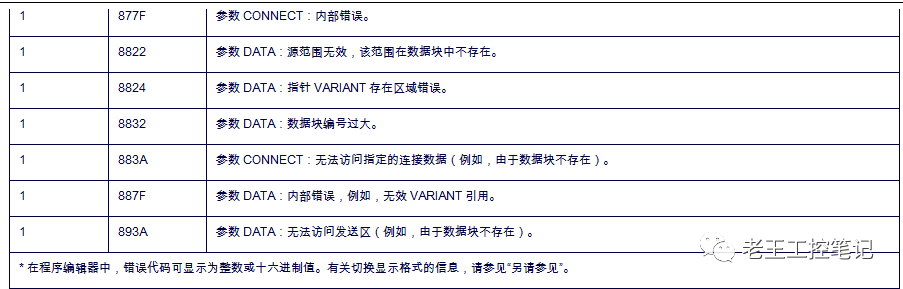

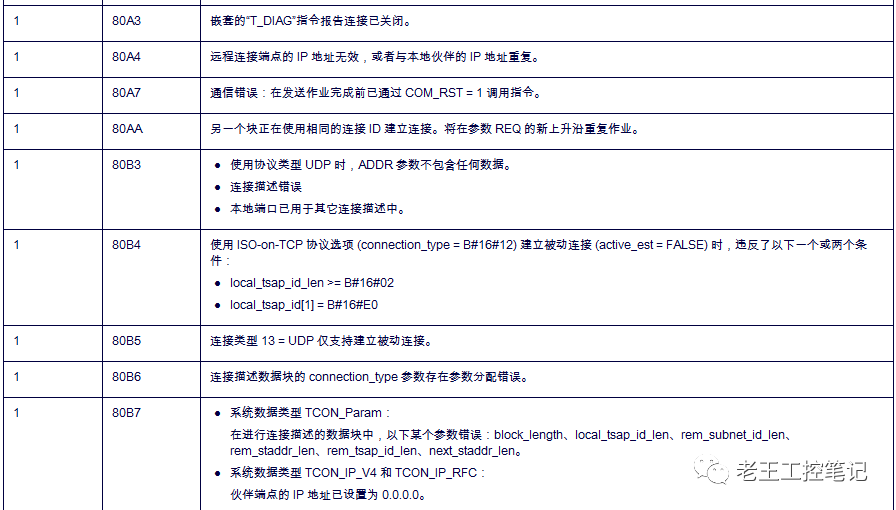

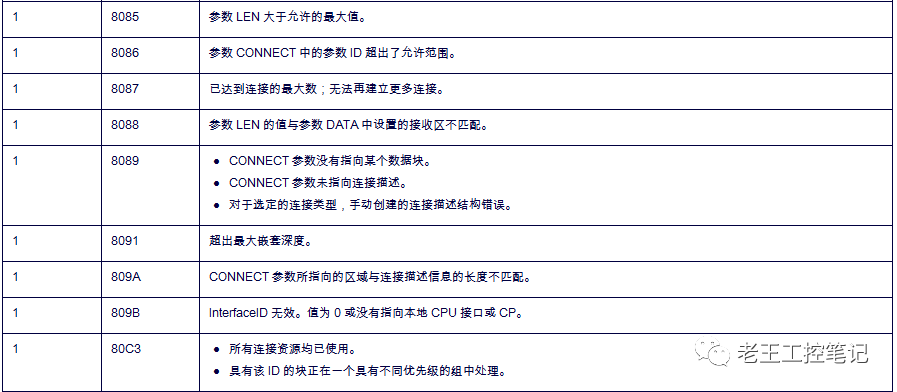

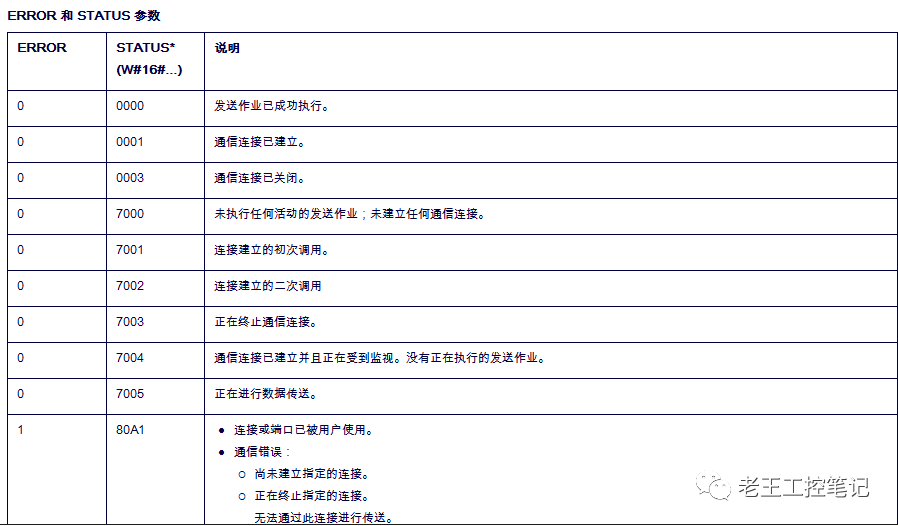

STATUS：指令的状态

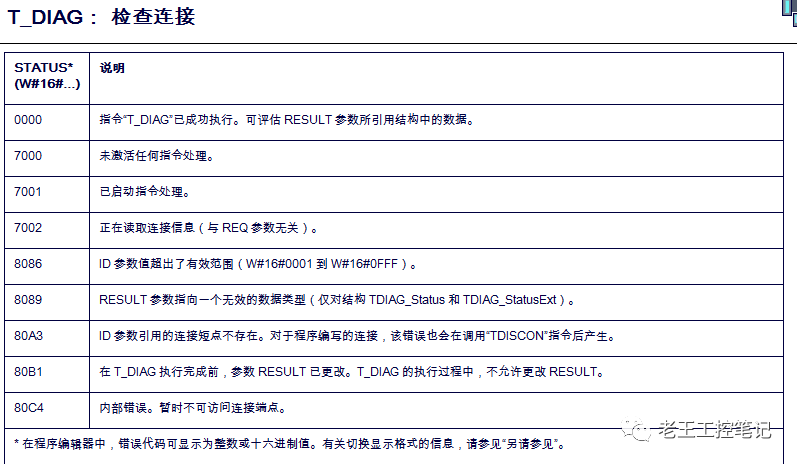

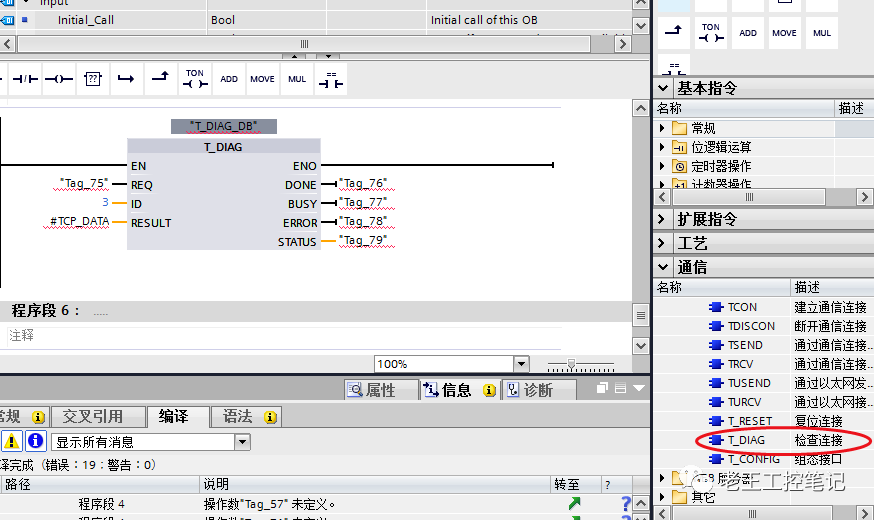

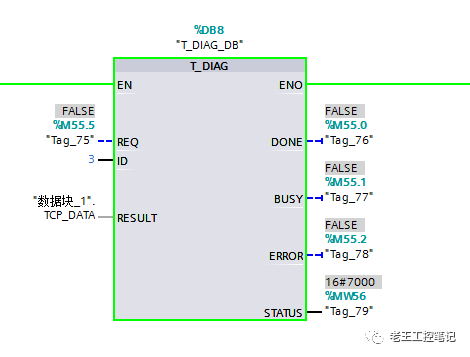

这里在说下一个检查连接的指令T_DIAG，这个是通过ID来检测通讯连接情况，如下图，这里先简单说下，后面测试的时候再试试，参数大多数都差不多，这里就说一个参数

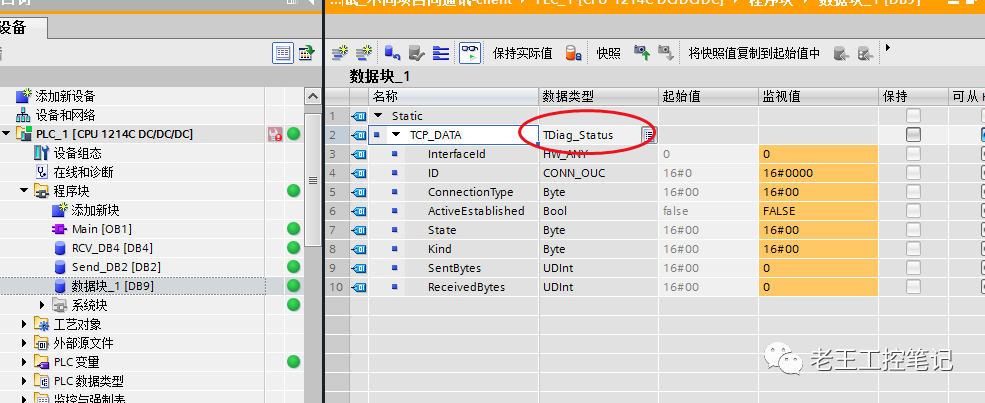

如下图，RESULT这个参数是用来存储连接状态的，

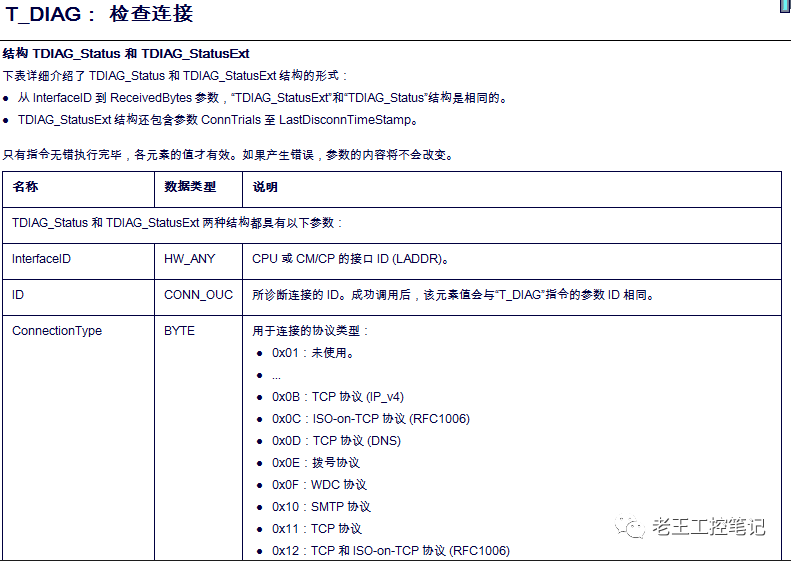

这个参数要用特定的系统数据参数结构，TDiag_StatusExt和TDiag_Status，T_DIAG：检查连接 (S7-1200, S7-1500)，

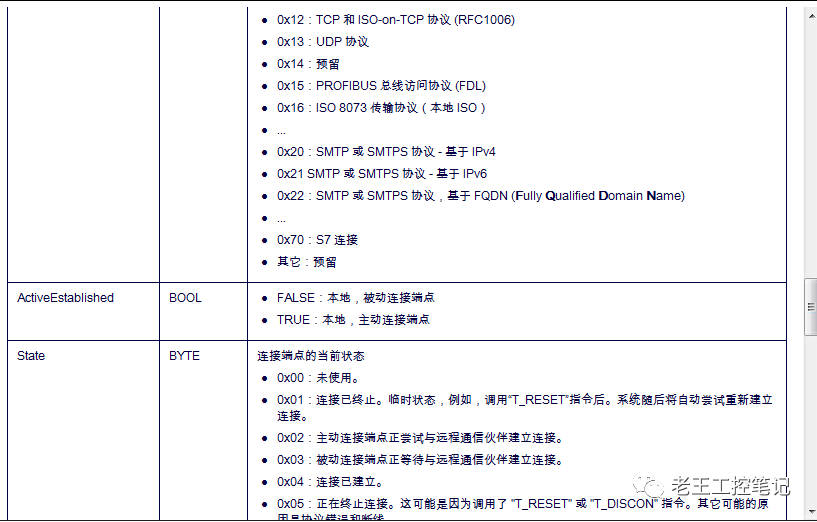

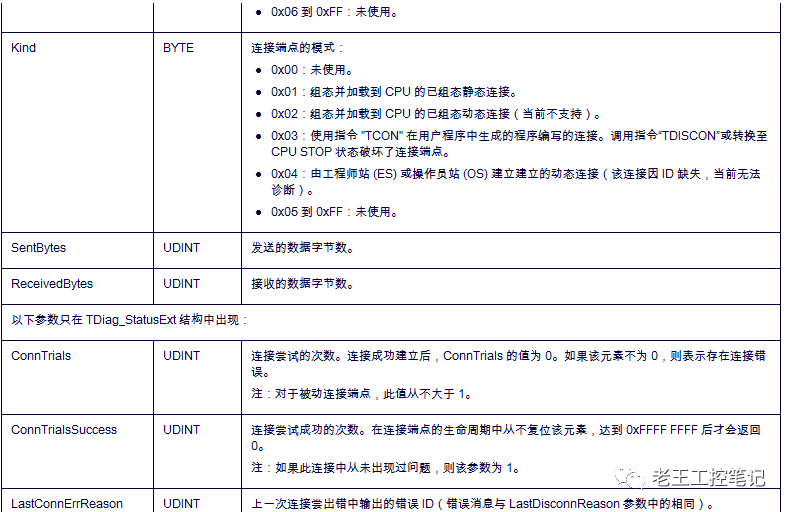

TDiag_Status”结构只包含有关连接端点的最重要信息，例如，使用的协议、连接状态和发送或接收的数据字节数。

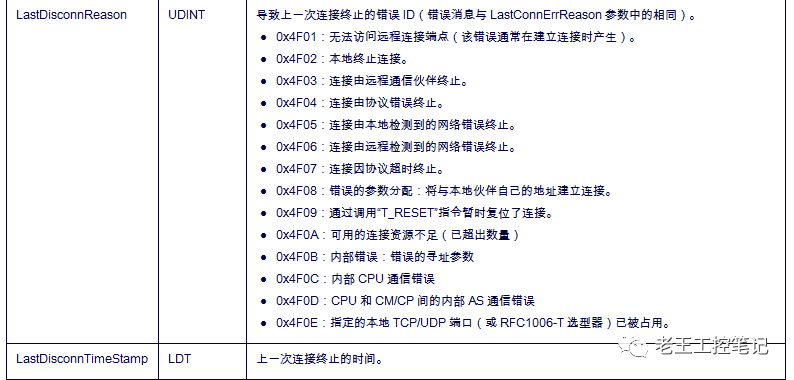

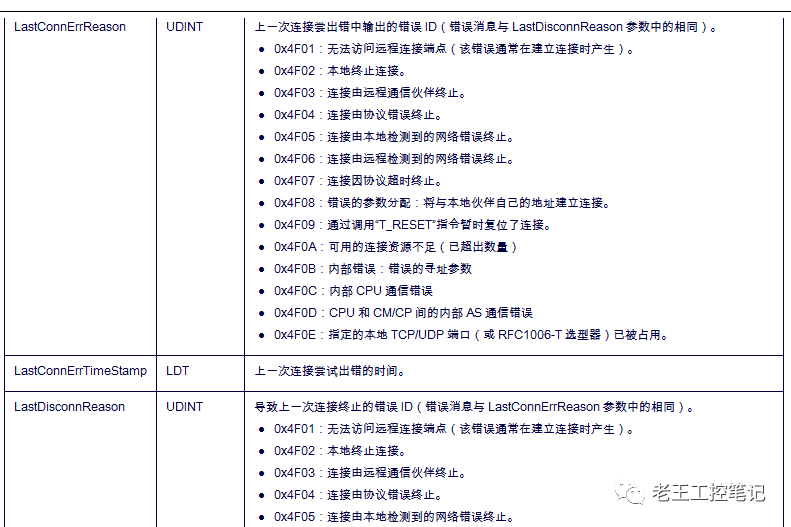

“TDiag_StatusExt”结构不仅提供最重要的信息，还提供连接尝试的次数、连接中止的原因等信息
