这篇文章我们简单聊聊 docker 的镜像分层。

思考题

在第四篇文章容器与虚拟机中，我们说到 docker 其实就是把可执行程序及其所有的依赖打包成镜像文件，然后调用宿主机内核接口运行容器。可以想象，像 ubuntu等基础镜像，体积必然不小。那么，思考以下几个问题：

• 我们基于同一个镜像（ubuntu 18.4）启动了两个容器，会占用两倍磁盘空间吗？
• 我们在容器内修改或者新建了某个文件，要修改原镜像吗？
• 我们基于某镜像（ubuntu 18.04）新建一个镜像（myubuntu），需要将原镜像文件全部拷贝到新镜像中吗？

首先，让我们尝试思考下，如果我们去做，该如何高效的解决这些问题？

• 问题 1，只要将同一个镜像文件加载到内存不同位置就行了，没必要在磁盘上存储多份，可以节省大量存储空间。
• 问题 2，我们可以参考 Linux 内核管理内存的 Copy-On-Write 策略，也即读时大家共用一份文件，如果需要修改再复制一份进行修改，而大部分文件是其实不会修改的，这样可以最大限度节省空间，提升性能。
• 问题 3，我们可以将镜像文件分为多个独立的层，然后新镜像文件只要引用基础镜像文件就可以了，这样可以节省大量空间。至于修改基础镜像文件的情况，参考问题 2 。

如果你能想到以上思路，那么恭喜你，因为 Docker 就是这么做的，你已经具备为写docker 写一套文件系统的实力了（哈哈哈哈，不要飘，还有大量技术细节需要思考）。

Docker的镜像分层

接下来，我们来看看 Docker的镜像分层机制。

Docker镜像是分层构建的，Dockerfile 中每条指令都会新建一层。例如以下 Dockerfile:

FROM ubuntu:18.04
COPY . /app
RUN make /app
CMD python /app/app.py

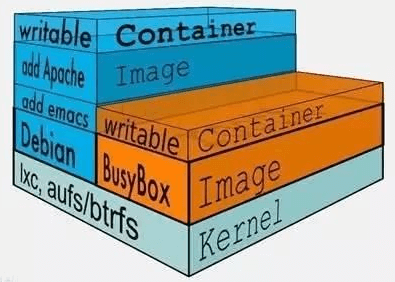

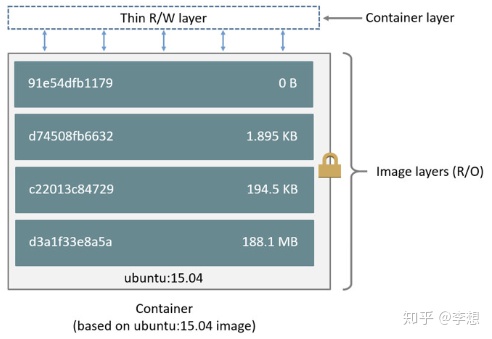

以上四条指令会创建四层，分别对应基础镜像、复制文件、编译文件以及入口文件，每层只记录本层所做的更改，而这些层都是只读层。当你启动一个容器，Docker 会在最顶部添加读写层，你在容器内做的所有更改，如写日志、修改、删除文件等，都保存到了读写层内，一般称该层为容器层，如下图所示：

事实上，容器（container）和镜像（image）的最主要区别就是容器加上了顶层的读写层。所有对容器的修改都发生在此层，镜像并不会被修改，也即前面说的 COW(copy-on-write)技术。容器需要读取某个文件时，直接从底部只读层去读即可，而如果需要修改某文件，则将该文件拷贝到顶部读写层进行修改，只读层保持不变。

每个容器都有自己的读写层，因此多个容器可以使用同一个镜像，另外容器被删除时，其对应的读写层也会被删除（如果你希望多个容器共享或者持久化数据，可以使用 Docker volume）。

最后，执行命令 docker ps -s，可以看到最后有两列 size 和 virtual size。其中 size就是容器读写层占用的磁盘空间，而 virtual size 就是读写层加上对应只读层所占用的磁盘空间。如果两个容器是从同一个镜像创建，那么只读层就是 100%共享，即使不是从同一镜像创建，其镜像仍然可能共享部分只读层（如一个镜像是基于另一个创建）。因此，docker 实际占用的磁盘空间远远小于 virtual size 的总和。

以上就是 Docker 镜像分层的主要内容，至于这些层的交互、管理就需要存储驱动程序，也即联合文件系统（UnionFS）。Docker 可使用多种驱动，如目前已经合并入 Linux 内核、官方推荐的overlay， 曾在 Ubuntu、Debian等发行版中得到广泛使用的 AUFS，以及devicemapper、zfs等等，需要根据 Docker以及宿主机系统的版本，进行合适的选择。接下来以 AUFS 为例，简单介绍 UnionFS 的使用。

AUFS

AUFS 是一种 UnionFS，所谓 UnionFS 就是把不同物理位置的目录合并到同一个目录中。例如把 CD和硬盘 mount 到一起，就可以对 CD上的文件进行修改，再比如上面所讲 docker 的使用场景。

AUFS是Another UnionFS的首字母缩略字，2006年由冈岛顺治郎开发，是之前的 UnionFS 的完全重写，其稳定性和性能上确实好很多，但从第 2 版开始它代表advanced multi-layered unification filesystem。

这里插播一个悲情的小故事，AUFS被 Linus 拒绝合并到主线 Linux，其代码被批评为“稠密，不可读，无注释”。然后作者不断改进代码，不断提交，不断被 Linus 拒掉，最终放弃。而2014年，OverlayFS被合并到 Linux 内核 3.18版本，冈岛顺治郎再无希望。

言归正传，下面我们简单试验下 AUFS 的使用。（Ubuntu 18.04环境）

首先，创建两个文件夹代表只读层以及读写层。

mkdir readLayer
echo "original read file content" >> readLayer/readFile
mkdir writeLayer
echo "original write file content" >> writeLayer/writeFile

然后，将两个文件夹进行联合挂载。命令中默认dirs后第一个文件夹为读写权限，之后的文件夹为只读权限。

mkdir unionFs
mount -t aufs -o dirs=./writeLayer:./readLayer none ./unionFs

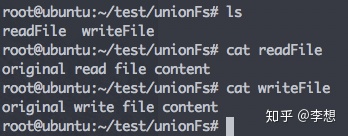

接下来，我们可以查看下 unionFs文件夹下的内容，发现已经有了readFile、writeFile两个文件，说明挂载成功。

然后，我们再来测试下对文件的修改操作，我们分别修改读写层以及只读层的文件。

cd unionFs
echo "edit writeable file" >> writeFile
echo "edit readonly file" >> readFile

根据我们之前的分析，针对读写层writeLayer的 writeFile 的修改，应该是直接在源文件上生效；而针对只读层readLayer的 readFile 的修改，应该是源文件保持不变，将文件拷贝到 writeLayer，然后再修改，我们来检查下。

首先，查看下只读层readLayer，文件内容并没有改变。

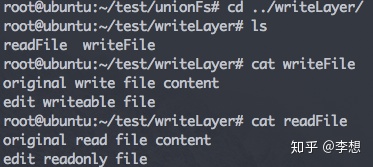

然后查看下读写层，可以看到新增的文件 readFile，且文件内容为修改后内容。

可以看到，我们成功模拟了只读层、读写层的联合使用，Docker的镜像分层也是此原理，只是实现更加复杂。

参考资料

以上即是 docker 镜像分层技术的简单介绍，通过这项技术，节省了大量的存储空间，也提升了容器的下载、构建、启动速度，推动了 Docker 技术的广泛使用。

如果你想更进一步了解相关细节，可以参考以下文章：

DOCKER基础技术：AUFS

About storage drivers
