交换机模拟划分VLAN配置和TRUNK标签配置

前言：

什么是交换机，它有什么作用

1. 交换机（Switch）是一种基于MAC地址识别，能够完成封装数据包转发的网络设备。
2. 交换机也叫交换式集线器，工作在数据链路层（第二层），该层提供了一个由信息位组成的帧（Frame），帧由一个包含起始标志的报头或报头位，寻址信息和（对于LAN）一个32位的循环冗余码（CRC）组成。CRC的作用是在信息位穿过物理介质时保证帧的完整性。数据链路层还提供链路的管理。对于以太网，在通道空闲时传送帧,在检测到冲突时停止。在令牌环网中。当接收到一个自由的令牌时进行帧的传送。所以交换机不但可以对数据进行同步，放大，整形，还能有效的过滤短帧、碎片。
3. 交换机工作过程可以概括为，学习（mac表）、广播（寻址）、转发（数据）、更新（mac表）

一. 交换机VLAN

1. 什么是vlan
① VLAN(Virtual LAN)，翻译成中文是“虚拟局域网”。LAN可以是由少数几台家用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。VLAN所指的LAN特指使用路由器分割的网络——也就是广播域。

② 简单来说，同一个VLAN中的用户间通信就和在一个局域网内一样，同一个VLAN中的广播只有VLAN中的 成员才能听到，而不会传输到其他的VLAN中去，从而控制不必要的广播风暴的产生。同时， 若没有路由，不同VLAN之间不能相互通信，从而提高了不同工作组之间的信息安全性。网络 管理员可以通过配置VLAN之间的路由来全面管理网络内部不同工作组之间的信息互访。

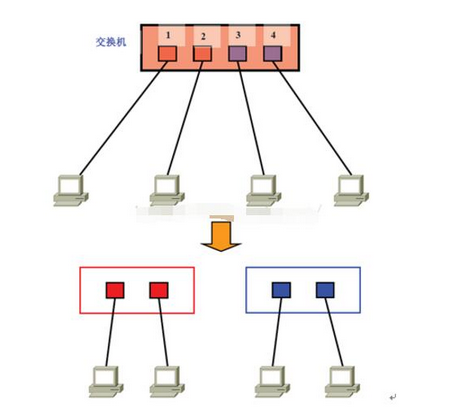

③ 简单来说，就是将一个交换机虚拟成多个交换机。

2. 划分vlan
以思科交换机为例
客户端主机：4台
交换机：思科2960交换机一台
VLAN： valn10和vlan20
效果：一号和二号主机为VLAN10三号和四号主机为VLAN20。

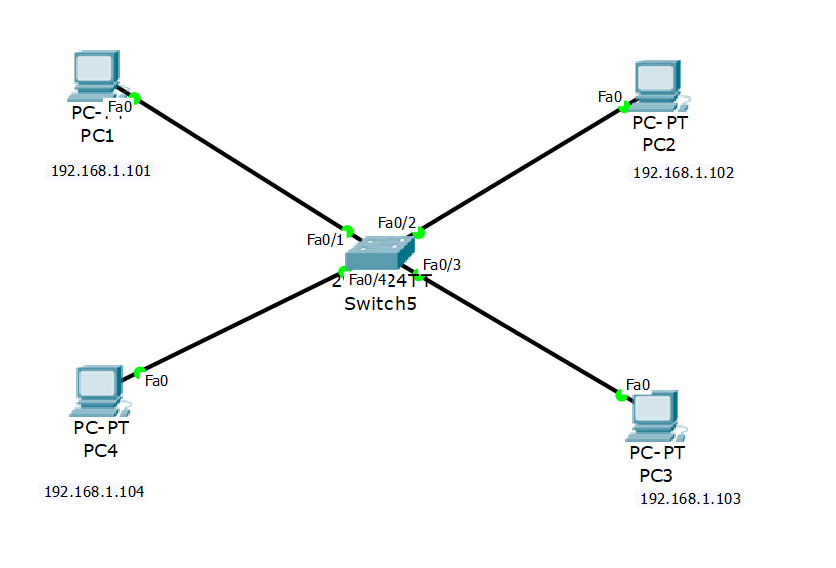

①把四台主机与交换机用直通线相连接，并配置为同一网段

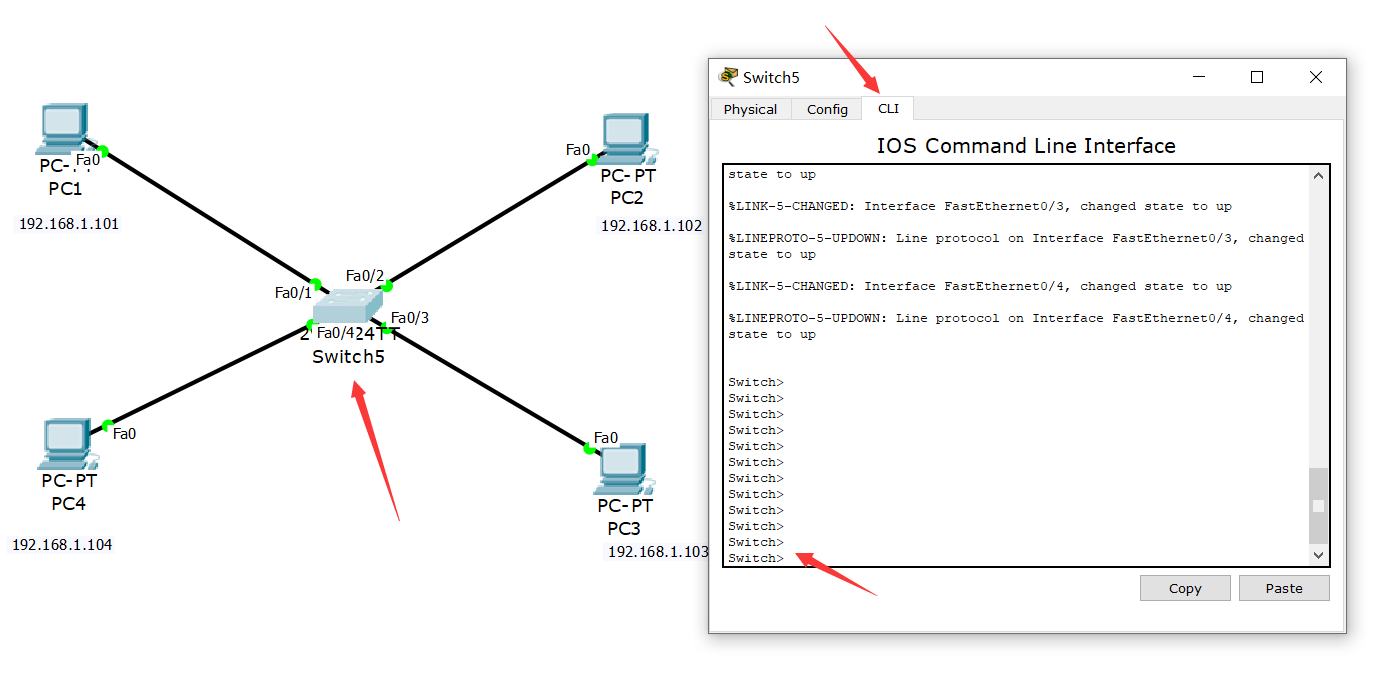

②双击交换机，进选择CLI，进入交换机命令配置窗口
③以下是划分vlan的命令

Switch>en             ###  进入特权模式
Switch#config t       ###  进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10                      ###  创建vlan10
Switch(config-vlan)#vlan 20                 ###  创建vlan20
Switch(config-vlan)#interface fa0/1         ###  选择交换机的1网口进行配置
Switch(config-if)#sw ac vl 10               ###  把这个口的设备都规划到vlan10
Switch(config-if)#interface fa0/2           ###  选择交换机的2网口进行配置
Switch(config-if)#sw ac vl 10               ###  把这个口的设备都规划到vlan10
Switch(config-if)#interface fa0/3           ###  选择交换机的3网口进行配置
Switch(config-if)#sw ac vl 20               ###  把这个口的设备都规划到vlan20
Switch(config-if)#interface fa0/4           ###  选择交换机的4网口进行配置
Switch(config-if)#sw ac vl 20               ###  把这个口的设备都规划到vlan20
Switch(config-if)#exit                      ###  完成退出

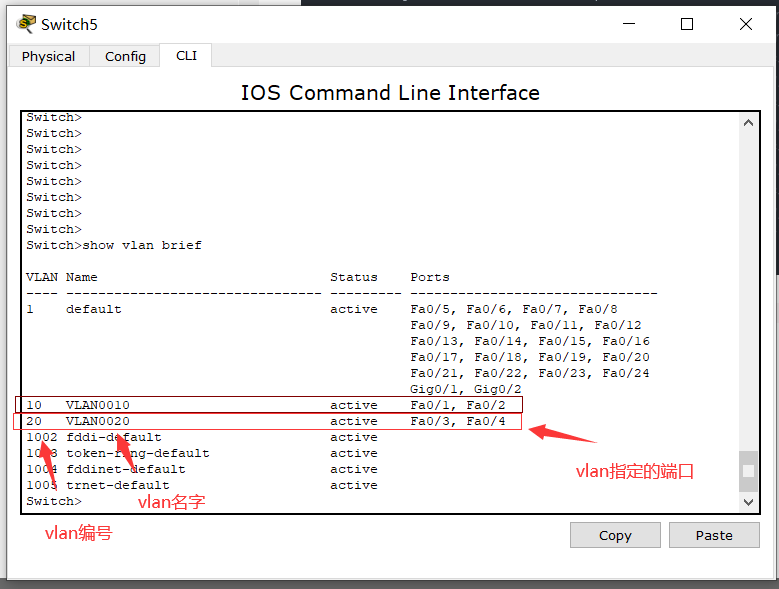

④配置按成，退出配置模式到浏览模式（第一个模式）show vlan brief 进行查看。

二.TRUNK

1. 什么是trunk

（1）传输 vlan 的作用。
（2）数据在trunk 链路上传输要打vlan标签，数据在离开trunk 链路时要脱vlan标签
（3）通过 trunk 的标签可以区分不同的流量。
（4）注意：trunk 工作在数据链路层（只能识别 mac 地址），不能实现不同 vlan 之间的通信

2. 配置trunk
以思科交换机为例
客户端主机：8台
交换机：思科2960交换机2台
VLAN： vlan10和vlan20
效果：使用一根直通线连接1号交换机和2号交换机。1号交换机中的vlan10和2号交换机的vlan10下的主机可通路。1号交换机中的vlan20和2号交换机的vlan20下的主机可通路。

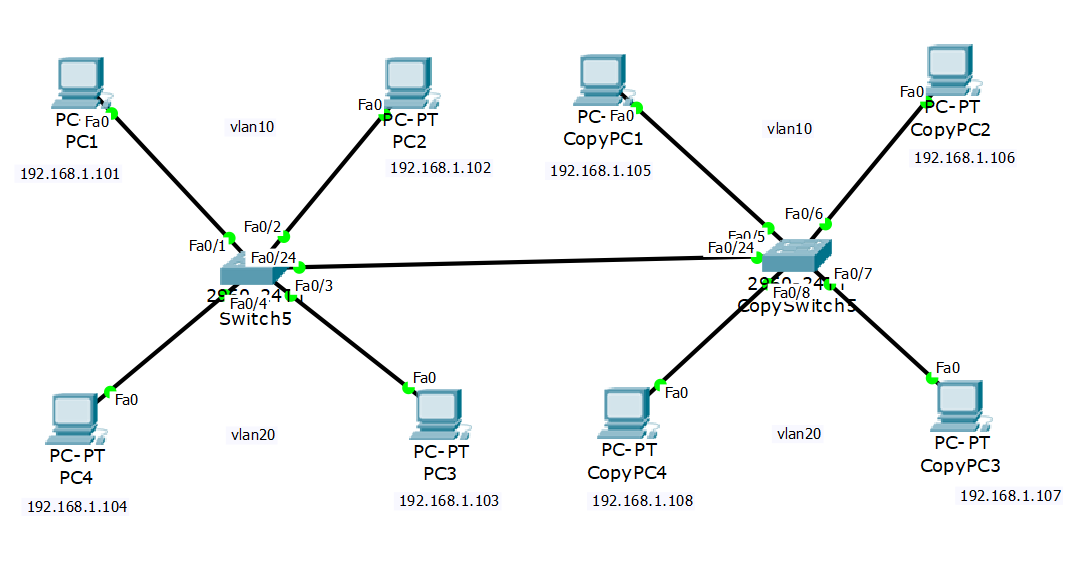

① 创建8台主机和两台交换机，将两台交换机用直通线相连fa0/24口，其他主机地址如图相连接配置
③**我们先对1号交换机进行配置。

switch>en                          ###  进入特权模式
switch#config t                    ###  进去全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
switch(config)#hostname switchNo.1                    ###  把交换机的名字改下
switchNo.1(config)#interface fa0/24                   ###  针对交换机的24口进行配置
switchNo.1(config-if)#switch mode  trunk              ###  打上trunk的标签switchNo.1(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to upswitchNo.1(config-if)#  exit                         ###退出

④对2号交换机进行配置。

Switch>en                                       ###  进入特权模式
Switch#config t                                 ###  进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname switchNo.2              ###  把交换机名字改成2号switchNo.2(config)#vlan 10                      ### 创建vlan10
switchNo.2(config-vlan)#vlan 20                 ### 创建vlan20
switchNo.2(config-vlan)#interface fa0/5         ###对2号交换机5、6 、7 、8 端口划分到vlan
switchNo.2(config-if)#sw ac vl 10
switchNo.2(config-if)#interface fa0/6
switchNo.2(config-if)#sw ac vl 10
switchNo.2(config-if)#interface fa0/7
switchNo.2(config-if)#sw ac vl 20
switchNo.2(config-if)#interface fa0/8
switchNo.2(config-if)#sw ac vl 20switchNo.2(config)#interface fa0/24           ### 对24端口进行配置
switchNo.2(config-if)#switch mode  trunk      ### 打上trunk标签
switchNo.2(config-if)#sexit

⑤ 测试：

1）使用101主机ping106 主机

2）使用101主机ping107 主机

3）使用107主机ping 104 主机

实验模拟结束

======================================================================================================================================================================================================================================================================================================
