一、概述
该产品用于环境温湿度监测，同时支持1路输入扩展可接烟感漏水等开关量设备，支持0.96寸128*64高分辨率OLED显示
二、产品外观及尺寸
尺寸：57mm(L)*81mm(w)*32mm(H)
重量：60g
三、技术参数
1.内置高精度温湿度传感器和低功耗主控芯片
2.温度测量范围： -20~75℃；精度：± 0.5℃
3.湿度测量范围： 0~100%RH ； 精度：± 3%RH
4.通讯协议: modbus RTU
5.1路开关量输入采样
6.液晶尺寸：0.96英寸OLED双色
7.分辨率：128*64
8.视角方向：全视角
四、电源规范
工作电压： DC 5V-24V
额定功耗：<0.2W
五、环境规范
工作温度：-10°C~ 55°C
储存温度：-40°C 85°C
工作湿度：不冷凝10%RH 90%RH
贮存湿度：不冷凝5%RH 95%RH
六、接口定义
1.支持1路RS485通讯
2.支持2路RJ45接口用于RS485级联通讯
【RJ45口LED指示及接口引脚定义】
左边黄色LED灯闪，发送数据
左边绿色LED灯闪，接收到通信命令
右边黄色LED灯闪亮，运行指示
右边绿色LED灯亮，电源指示

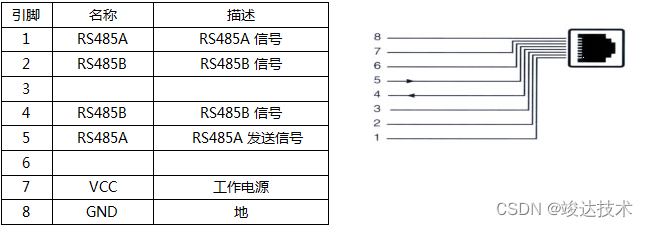

【RJ45接口引脚定义】
3.支持插拔接线端子用于RS485接线式通讯 和 1路开关量输入采样
4.支持4路拨码：用于通讯地址选择

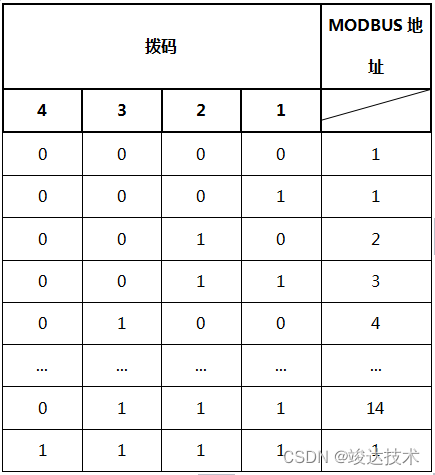

通信地址采用拨码开关进行设置，开关拨到ON端为0，拨到数字端为1。全部拨至ON端，则地址设定显示为1。如下表：
注意：地址设定后需要重新上电，新地址才能生效。地址1-14以拨码地址设置为主，地址15-247可以在软件上进行修改
七、显示界面
1.通讯地址：支持显示01~247地址，拨码全部拨向ON端时固定波特率9600 固定地址1
2.输入状态：IN短接到VCC时显示01，否则显示00
3.通讯计数
(1)连续3秒没有正常通讯时计数+1次显示，最大显示99次 （表示99*3=297秒以上没有通讯）
(2)连续3秒通讯正常时循环显示00 01
(3)连续99次通讯异常时循环显示98 99
八、通讯协议

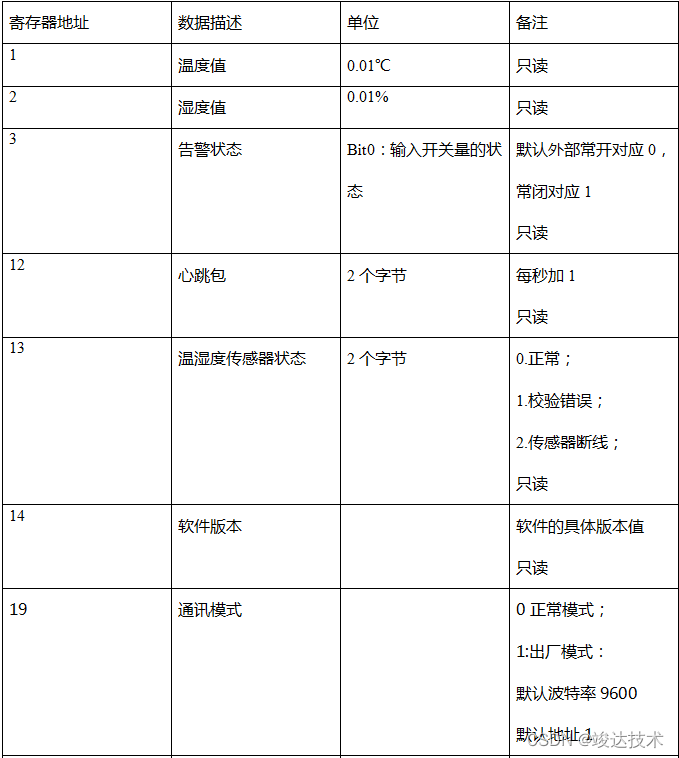

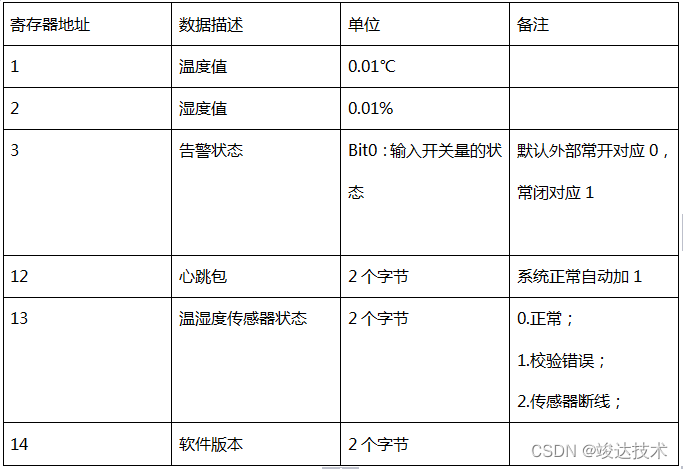

该模块采用标准的MODBUS作为接口协议，支持MODBUS RTU标准，同时支持03，04命令，各参数寄存器定义如下：
波特率：9600
数据位：8
停止位：1
校验位：无
说明：地址1 实际对于modbus规约的查询地址是0

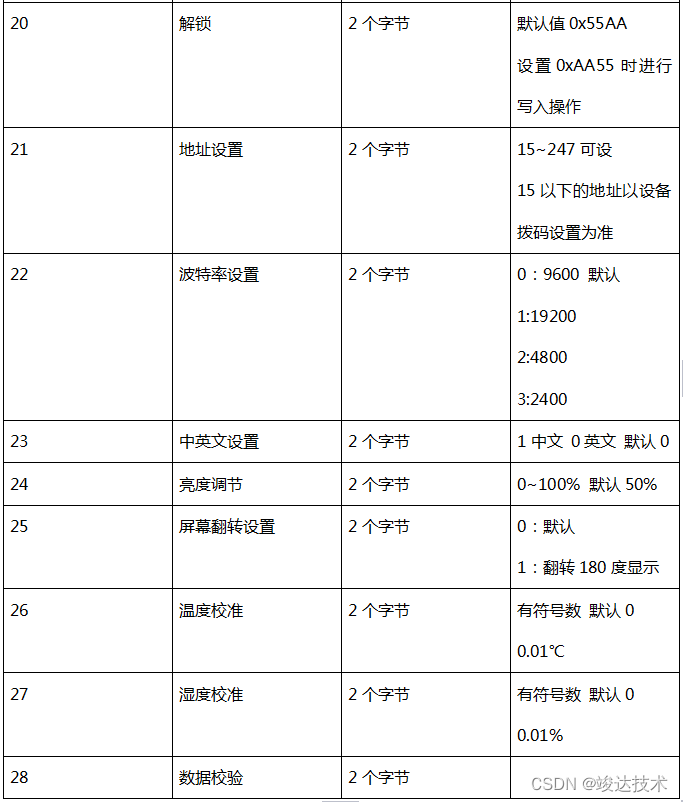

03功能码数据定义：数据配置和查询，支持使用06功能码配置
注：寄存器地址21-28，在设置数值的时候，需要进一步加锁（即将寄存器地址21：需要修改为AA55），重新给模块进行上电即可生效
