案例1

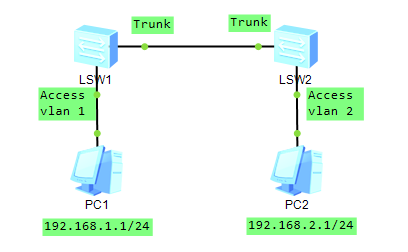

• PC1与PC2处于不同的vlan，由两台SW连接，中间链路为trunk，此环境下，PC1与PC2是否可以通信；


工作过程：

1. PC1发出ICMP请求数据包，未含有tag标识，数据包到达SW1入接口；
2. SW1入接口收到此未含有tag标识的流，打上tag标识后进行转发，由于出接口Trunk识别为允许转发vlan，因此不对tag进行修改即转发至SW2入接口；
3. SW2入接口收到此携带tag标识的流后，由于入接口Trunk识别为允许转发vlan，因此进行转发，到达SW2出接口后由于该流的tag为vlan1，SW2出接口为vlan2，无法匹配转发造成流量丢弃；
4. 因此PC1访问PC2为目标主机不可达；

案例2

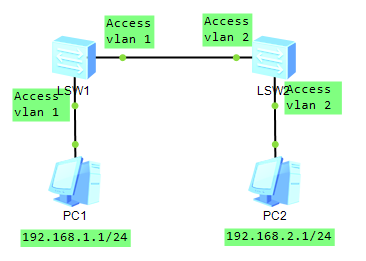

• PC1与PC2处于不同的vlan，由两台SW连接，中间链路为不同vlan接口，此环境下，PC1与PC2是否可以通信；


工作过程：

1. PC1发出ICMP请求数据包，未含有tag标识，数据包到达SW1入接口；
2. SW1入接口收到此未含有tag标识的流，打上tag标识后进行转发，由于出接口Access接口为vlan1，因此拆除vlan1 tag后进行转发，此时到达SW2入接口的流量无tag标识；
3. 未含有tag标识的流到达SW2入接口，SW2入接口为Access接口，打上vlan2 tag后进行转发，流量到达SW2出接口，由于出接口为Access，因此拆除vlan2 tag后进行转发；
4. PC2收到未含有tag标识的ICMP请求包，从而进行应答，应答数据包转发过程同上，因此PC1可以访问PC2；
