初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。今天就大家一起学习一下建筑电气施工图的一些基础知识，希望今天的内容可以为你一解所惑。

​基础知识

1．常用电线

⑴ 裸导线：一般为架空线路的主体，输送电能。

① 裸单线：TY 铜质圆单线 LY 铝质圆单线

② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线

⑵ 绝缘电线；种类很多，一般明明规则都是如下图所示：

BV：铜芯塑料绝缘线

BX：铜芯橡胶绝缘线

BLV：铝芯塑料绝缘线

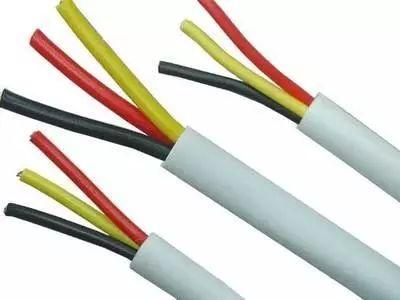

BVV：铜芯塑料绝缘护套线

BLVV：铝芯塑料绝缘护套线

BV：铜芯塑料绝缘线

BVV：铜芯塑料绝缘护套线

例：BV— 2.5

BVV— 4

ZRBLV—25

NHBX—10

2．电缆：

多芯导线，在电路中起着输送和分配电能的作用，电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：

1.类别、用途代号 2.导体代号 3.绝缘层代号 4.护层代号 5.特征代号 6.铠装层代号 7.外护层代号 [1]

1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T(省略)代表铜。

3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.铠装层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。

电缆的组成：线芯、绝缘层、保护层。

电缆按用途可分为：

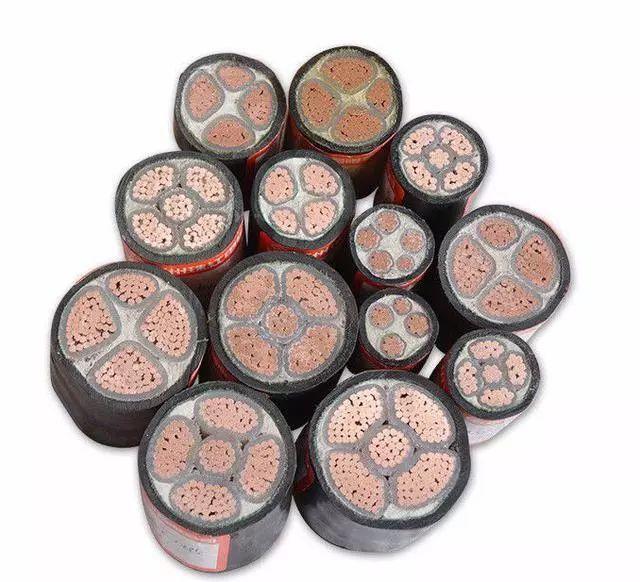

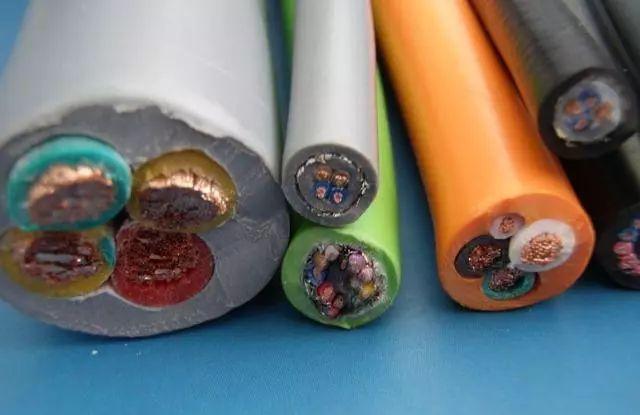

⑴ 电力电缆：用来输送和分配大功率电能

a、聚氯乙烯绝缘聚氯乙烯护套电力电缆

VV VLV

例：VV22 - 4×120+1×50

表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。

VV电缆

b、交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJV YJLV

例：YJV22 - 4×120

表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。

YJV电缆

⑵ 控制电缆：用于传输控制电流

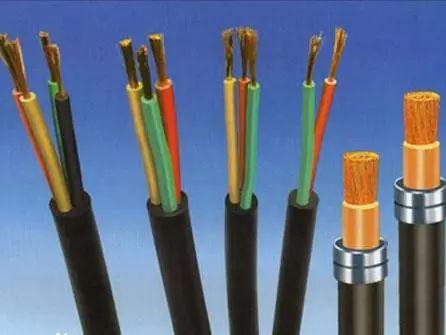

常用控制电缆：KVV KVLV

KVV

⑶ 通信电缆：用于传输信号和数据

① 电话电缆：HYY HYV

② 同轴射频电缆：STV-75-4

电缆按绝缘层可分为：

油浸纸绝缘 Z

橡皮绝缘 X

塑料绝缘 V、Y

⑷ 电缆附件

电缆终端头：电缆与配电箱的连接处， 一根电缆两个电缆头

电缆中间头：用于电缆的延长，隔250m设一个

3．母线

⑴ 软母线：用于35kV以上的高压配电装置中

⑵ 硬母线：用于高低压配电所

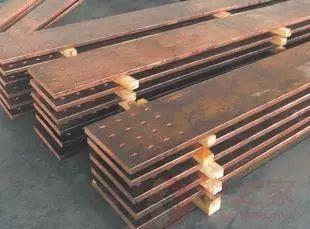

TMY：硬铜母线

LMY：硬铝母线

4、线路敷设方式代号

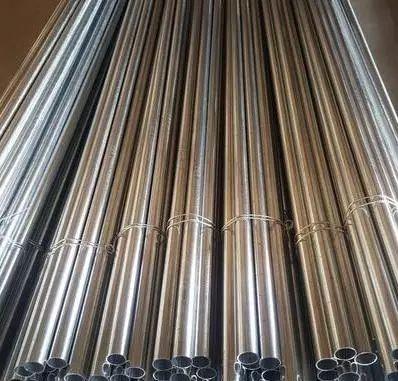

TC：用电线管敷设

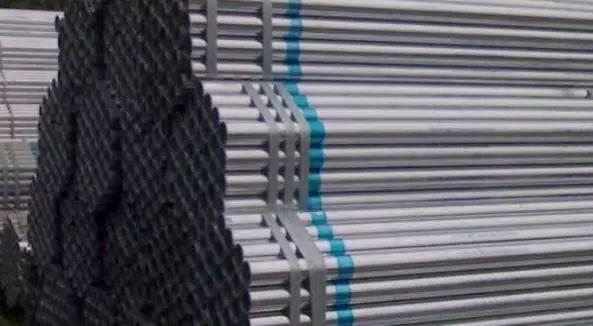

SC：用焊接钢管敷设

SR：用金属线槽敷设

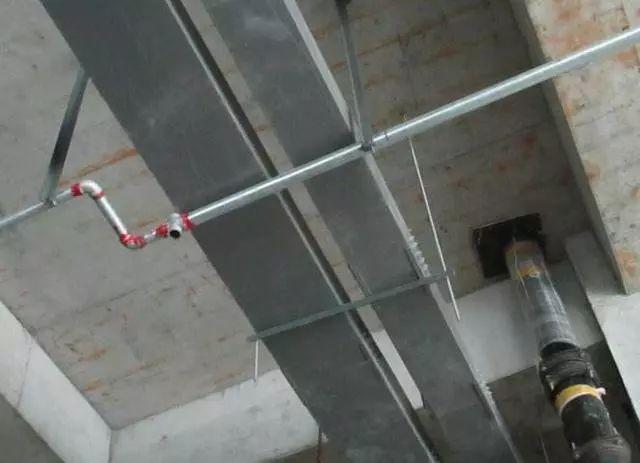

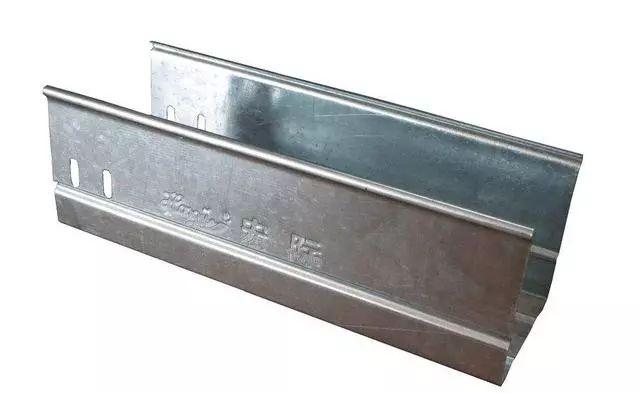

CT：用桥架敷设

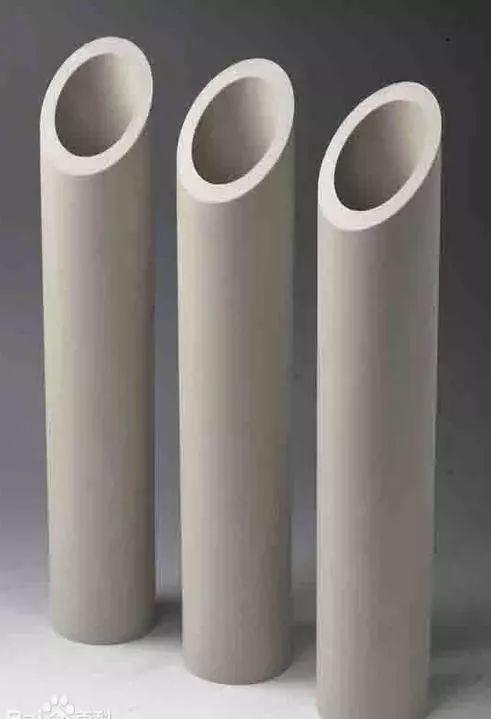

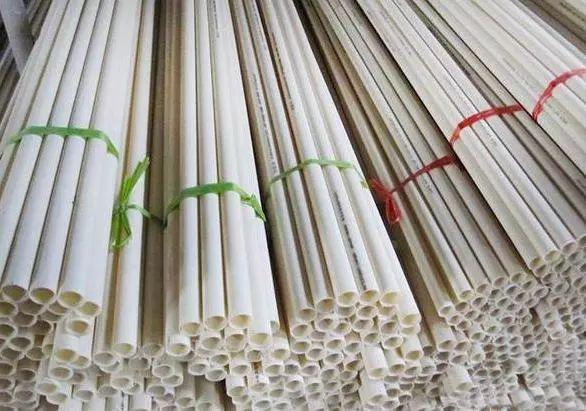

PC：用硬塑料管敷设

PEC：用半硬塑料管敷设

欢迎大家加入我们的电气施工交流群：386330931，与更多同行人士交流学习

5、线路敷设部位代号

WE：沿墙明敷 WC：沿墙暗敷

CE：沿顶棚明敷 CC：沿顶棚暗敷

BE：沿屋架明敷 BC：沿梁暗敷

CLE：沿柱明敷 CLC：沿柱暗敷

FC：沿地板暗敷 SCC：在吊顶内敷设

6、线路在平面图上的表示

a－b (c × d) e - f

a :线路编号 b：导线型号

c ：导线根数 d ：导线截面

e ：线路敷设方式 f ：线路敷设部位

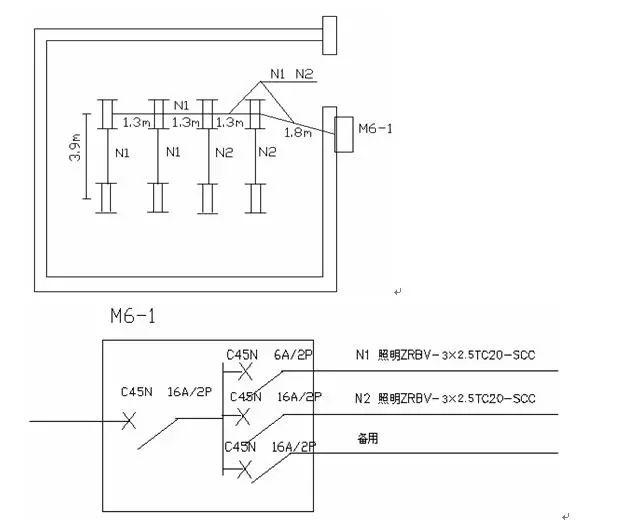

例：N1 BV-3×4 SC20 –FC

表示：N1回路，3根4mm2的铜芯聚氯乙烯塑料绝缘线，穿DN20的焊接钢管沿地板敷设

7、灯具在平面图上的表示

a :灯具数量 b：灯具型号 c ：灯泡数量 d ：灯泡容量，W e ：灯具安装高度 f ：灯具安装方式(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式) L：光源种类

例：

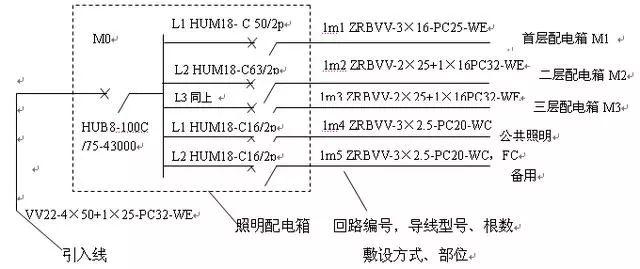

8、电气工程系统图的识读

⑴ 识读程序：

先看图纸目录，再看施工说明，了解图例符号，系统结合平面。

⑵ 识读要点：

① 供电方式和相数：高压还是低压供电，单相还是三相

② 进户方式：电杆进户、沿墙边埋角钢进户、地下电缆进户

③ 线路分配情况

④ 线路敷设方式：绝缘子布线、管子布线、线槽布线、电缆布线等

⑤ 照明设备器具的布置：安装高度及平面位置

⑥ 接地防雷情况

⑶ 识读脉络：进户线 — 总配电箱 — 干线 — 分配电箱 — 支线 — 用电设备

更深入的内容需要专业知识的储备了，作为一般现场的普通非安装施工员，熟悉上述内容就可以应该简单应付着看图了，剩下的就靠自己的积累了。
