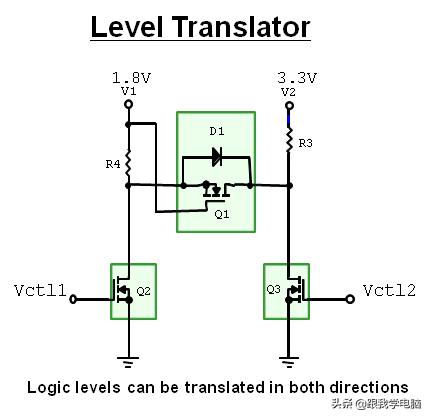

本节课给大家介绍一下电平转换电路，现在很多控制芯片越来越趋向于小体积，低功耗。所以很多芯片的工作电源电压都出现了12V,5V,3.3V,1.8V。这样造成了供电接口芯片连接时，有电平不匹配的问题,介绍几例简单的3.3V与5V之间电平相互转换的电路。

电路1.

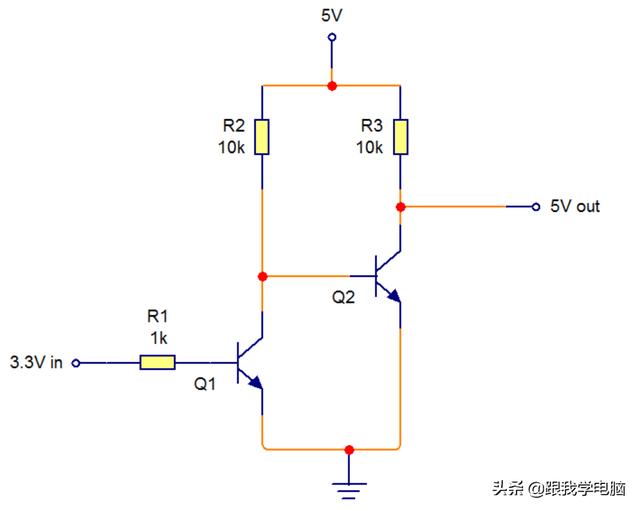

说明：这个电路是通过三极管来实现3.3V电平转换成5V电平。当3.3V系统输入高电平时，三极管Q1导通，Q2截止，5V通过电阻R3输入到5V系统，也是高电平。当3.3V系统输入低电平时，三极管Q1截止，那么Q2导通，Q2集电极被拉低到低电平，那么输入到5V系统的就为低电平。这样输入输出就符合了5V电平要求。

电路2：

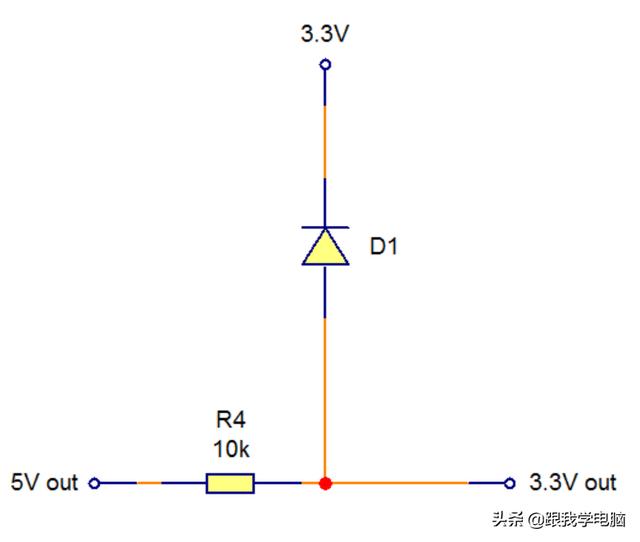

说明：这个电路是通过二极管钳位作用来实现5V至3.3V电平的转换。当5V系统输入高电平时，经电阻R4，再通过二极管D1的钳位作用，使D1的正极电位保持在3.3+二极管压降的电平(二极管压降选型有要求)，即输入5V高电平，输出也是3.3V系统的高电平。

当5V系统输入低电平时，二极管D1不会钳位，经电阻R4后，输入到3.3V系统也是一个低电平。这样也符合了3.3V系统的电平要求。

电路3：

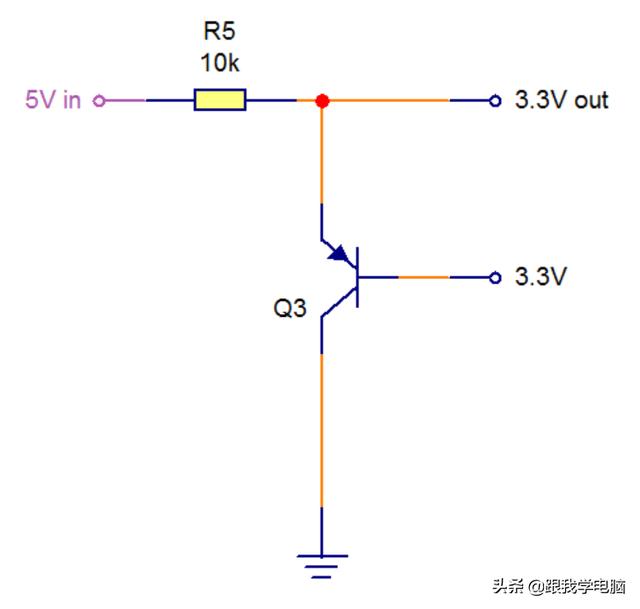

说明：电路3跟电路2同一个原理，电路3是通过三极管的发射结钳位。与电路2的二极管钳位同一个道理

备注：一般在逻辑电路中，器件最大耐受电压一定要合理化，超出后会有损坏的风险。所以在采用二极管钳位时，注意用低压降的二极管，比如锗二极管，如果大家对电路喜欢的话可以关注我的头条号：跟我学电脑，每天会有新的知识免费提供大家学习。
