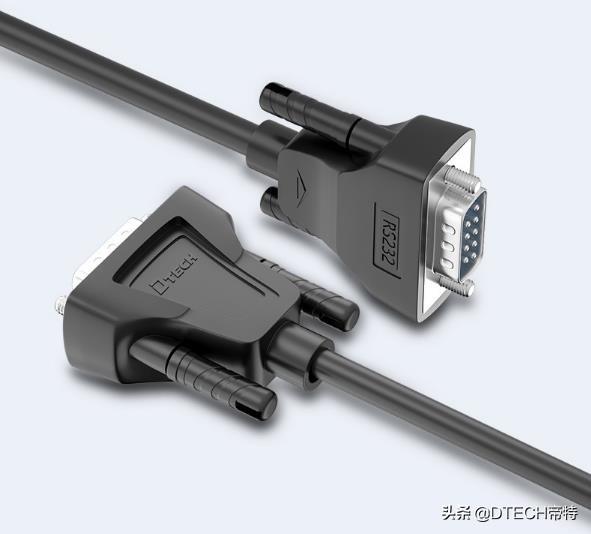

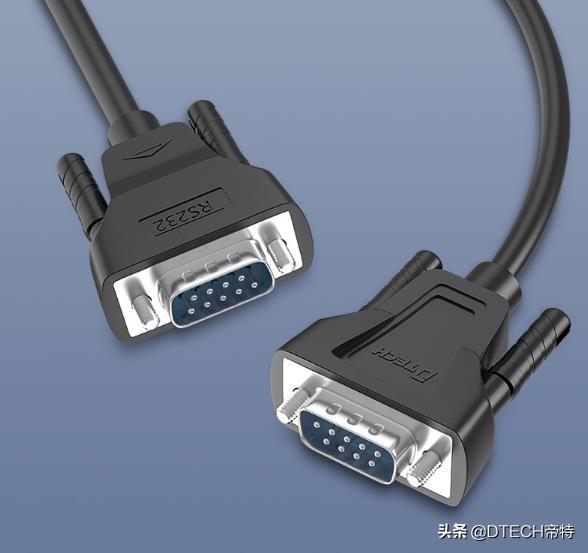

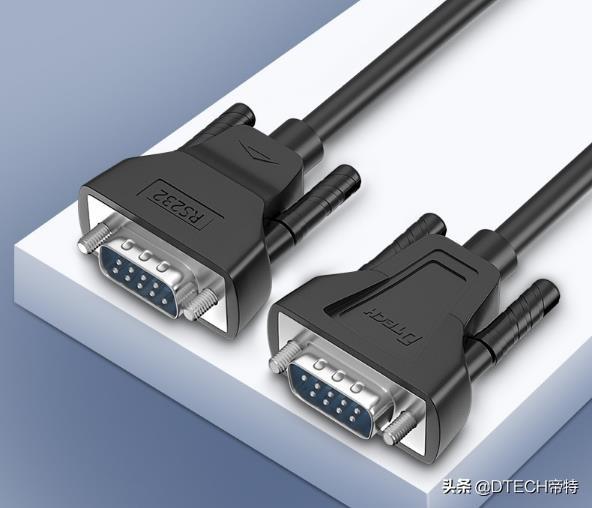

RS-232的基本概述

RS-232接口是个人计算机上的通信接口之一，并且是由电子工业协会(EIA)开发的异步传输标准接口。通常，RS-232接口以9针(DB-9)或25针(DB-25)的形式出现。通常，个人计算机上有两组RS-232接口，分别称为COM1和COM2。

在大多数情况下，主要使用主要渠道。对于一般的双工通信，仅需要几条信号线，例如传输线，接收线和地线。

RS-232-C标准指定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600和19200波特。

RS-232的特点

RS-232是主流的串行通信接口之一。由于RS-232接口标准较早出现，因此不可避免地存在缺陷，主要包括以下四点：

(1)接口信号电平高，容易损坏接口电路芯片。 RS-232接口的任何信号线的电压均为负逻辑关系。即：逻辑“ 1”为-3-15V；逻辑“ 0”：+ 3至15V，噪声容限为2V。也就是说，要求接收器将高于+ 3V的信号识别为逻辑“ 0”，将低于-3V的信号识别为逻辑“ 1”，5V的TTL电平为逻辑正，而0为逻辑负。它与TTL电平不兼容，因此需要使用电平转换电路与TTL电路连接。

(2)传输速率低。在异步传输中，比特率是20Kbps。因此，在51CPLD开发板上，集成程序的波特率只能为19200，这也是原因。

(3)接口使用信号线和信号返回线形成公共接地传输形式。这种共地传输容易受到共模干扰，因此抗噪干扰较弱。

(4)传输距离受到限制。最大传输距离的标准值为50英尺。实际上，它只能在约15米处使用。

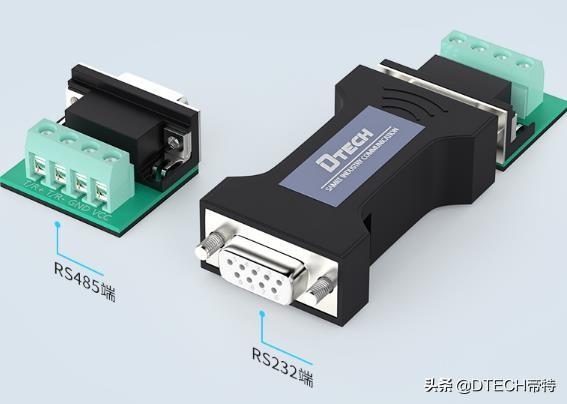

RS-485的基本概述

RS-485是定义平衡数字多点系统中驱动器和接收器的电气特性的标准。该标准由电信行业协会和电子行业联盟定义。使用此标准的数字通信网络可以在长距离条件下以及电子噪声较高的环境中有效地传输信号。 RS-485使连接局域网和配置多点通信链路成为可能。

RS-485具有两线制和四线制布线。四线制系统只能实现点对点通信。现在很少使用。通常使用两线式接线方法。此接线方法是总线拓扑。 ，同一总线上最多可以连接32个节点。

在RS-485通信网络中，通常采用主从通信方式，即一台主机有多个从机。在许多情况下，连接RS-485通信链路时，只需使用一对双绞线连接每个接口的“ A”和“ B”端，而忽略信号接地。这种场合可以正常进行，但它掩埋了许多潜在的危险。

第一个原因是共模干扰：

RS-485接口使用信号的差分传输，并且不需要检测相对于参考点的信号。系统只需要检测两条线之间的电位差，但是很容易忽略收发器具有一定的共模电压范围，RS-485收发器的共模电压范围是-7至+ 12V，整个网络都可以只有满足以上条件才能正常工作；当网线中的共模电压超过该范围时，会影响通信的稳定性和可靠性，甚至会损坏接口。

第二个原因是EMI问题：

传输驱动器的输出信号的共模部分需要返回路径。如果没有低阻抗返回通道(信号接地)，它将以辐射形式返回到信号源，并且整个总线将像巨大的天线一样向外辐射电磁波。

RS-485的特点

(1)RS-485的电气特性：逻辑“ 1”由两根线之间的电压差+ 2V?+ 6V表示，逻辑“ 0”由两根线之间的电压差表示-6V?-2V 。接口信号电平低于RS-232-C，不易损坏接口电路芯片，并且该电平与TTL电平兼容，便于与TTL电路连接。

(2)最大数据传输速率为：10Mbps。

(3)RS-485接口结合了平衡驱动器和差分接收器，对共模干扰具有很强的抵抗力，即具有良好的抗噪性能。

(4)RS-485接口最大传输距离的标准值为4000英尺，实际上可以达到3000米。

(5)RS-232-C接口仅允许在总线上连接一个收发器，即单站功能； RS-485接口最多只能在总线上连接128个收发器，即具有多站功能，因此用户可以使用单个RS-485接口轻松建立设备网络。

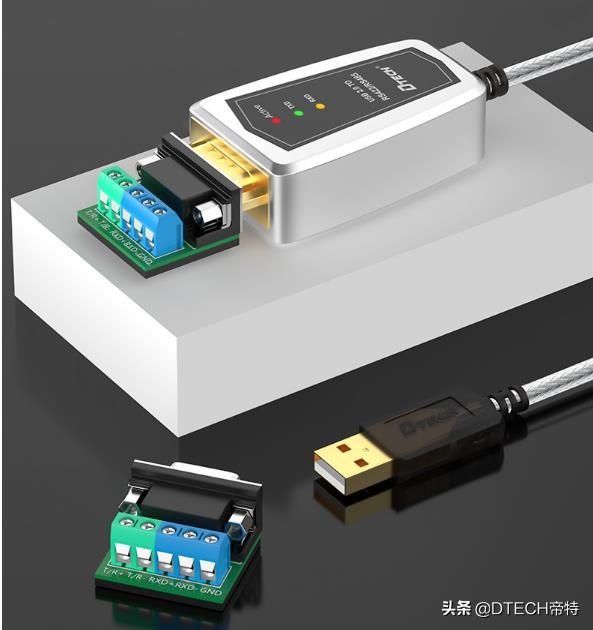

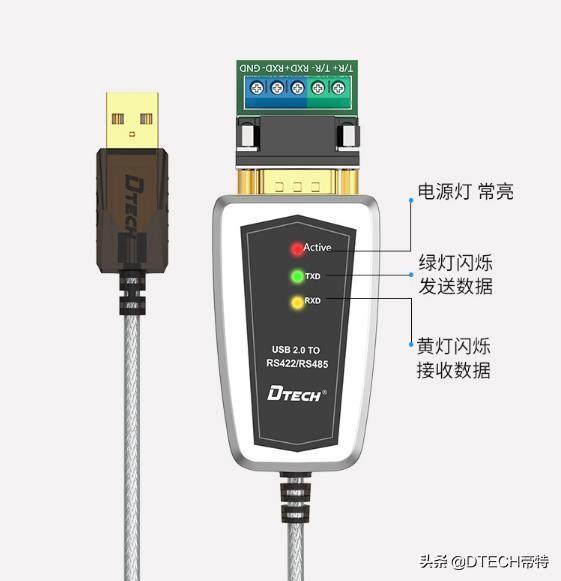

RS-422的基本概述

RS-422标准的全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。实际上有一条信号接地线，共有5条线。因为接收器使用高输入阻抗，并且传输驱动器具有比RS232更高的驱动能力，所以它允许在同一条传输线上连接多个接收节点，并且最多可以连接10个节点。一个主控(Master)，其余为从属。从机无法通信，因此RS-422支持点对多双向通信。接收器的输入阻抗为4k，因此发送端的最大负载能力为10＆TImes； 4k +100Ω(终端电阻)。

RS-422和RS-485电路的原理基本相同，它们以差分模式发送和接收，不需要数字地。差分操作是相同速率下传输距离长的根本原因。这是两者与RS232之间的根本区别。由于RS232是单端输入和输出，因此双工操作至少需要数字地。发送线和接收线共有三条线(异步传输)，还可以添加其他控制线以完成诸如同步之类的功能。

RS-422可以通过两对双绞线在全双工下工作，而不会互相影响，而RS-485仅可以在半双工上工作，并且无法同时执行发送和接收，但只需要一对双绞线即可。对。 RS-422和RS-485可以19kpbs传输1200米。该设备可以与新的收发器电路连接。

RS-422的电气性能与RS-485完全相同。

主要区别在于：RS-422有4条信号线：两个发送(Y，Z)，两个接收(A，B)。由于RS-422的接收和发送是分开的，因此它可以同时接收和发送(全双工)。 RS-485有2条信号线：发送和接收。

好了，以上内容就是帝特电子关于RS-232、RS-485、RS-422的详细介绍，希望能对大家有所帮助！感谢您的阅读与支持！
