现实网络过程中，会出现两种情况：

第一种情况：只有一个路由器，要实现多网段隔离，防止广播风暴的产生影响网络。

第二种情况：使用一台三层交换机，来实现多网段隔离。

下面使用实验来说明：

1：在Branch部署单臂路由，要求PC1和PC2之间相互通信。

2：关闭SW1的e0/0接口在SW1上部署SVI 使得PC1可以ping通PC2。

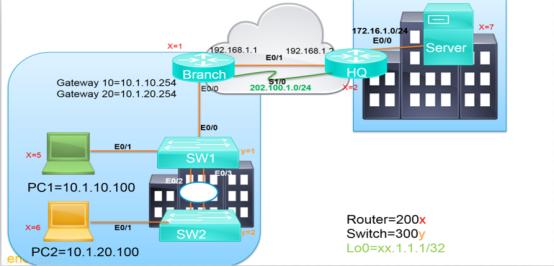

以下是拓扑图：

LAB1：在Branch实现单臂路由：

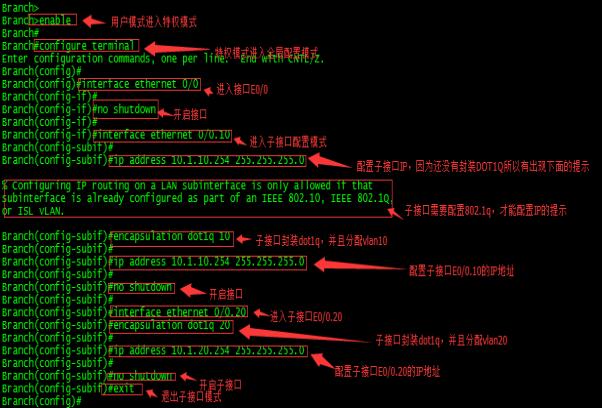

Branch配置：

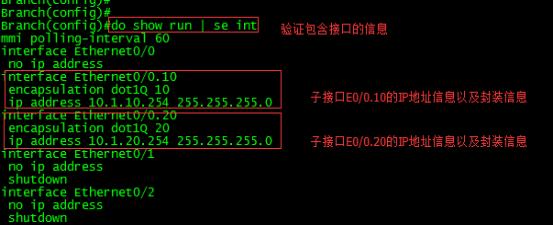

Branch设备配置信息验证：

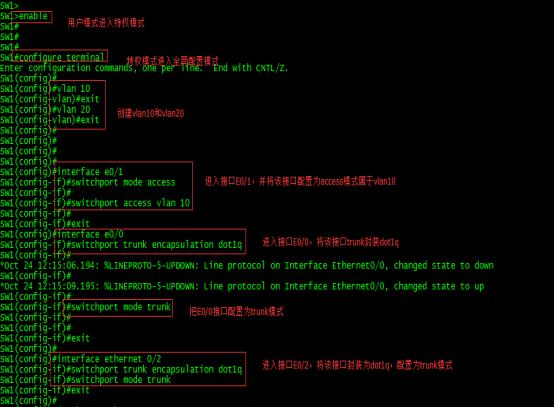

SW1交换机设备配置：

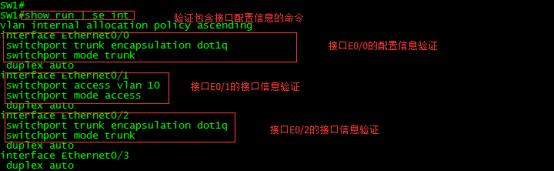

SW1交换机设备的配置信息验证：

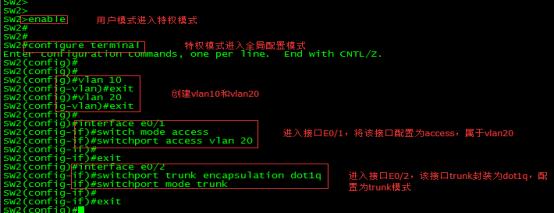

SW2交换机设备配置：

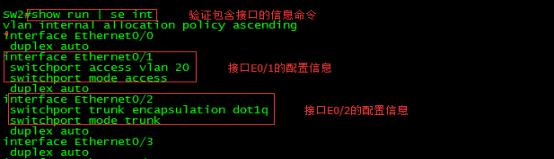

SW2交换机设备的配置信息验证：

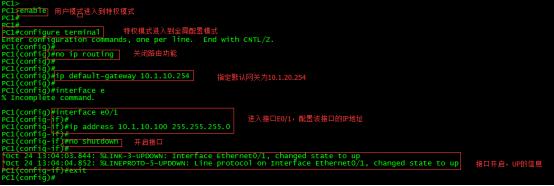

PC1设备的配置：

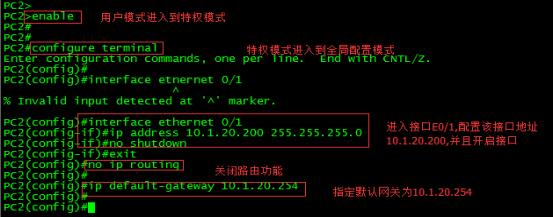

PC2设备的配置：

以下是验证单臂路由的信息：

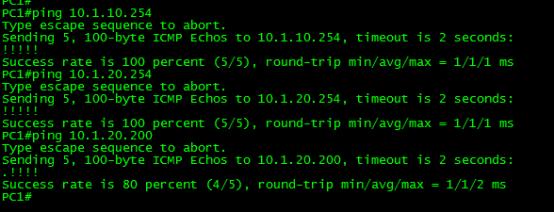

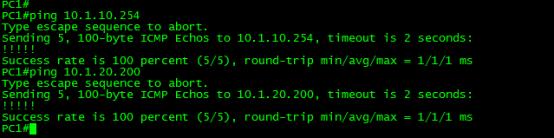

PC1的PING验证：

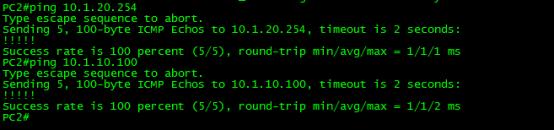

PC2的PING验证：

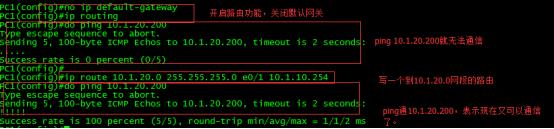

当PC1关闭默认网关需要添加到PC2网段的路由才可以通信：因为没有默认网关PC1的数据无法从网关发送给PC2，需要有一个下一跳为10.1.10.254的路由才可通信

LAB2: 关闭SW1的e0/0接口在SW1上部署SVI 使得PC1可以ping通PC2。

PC1设备的配置：

PC2设备的配置：

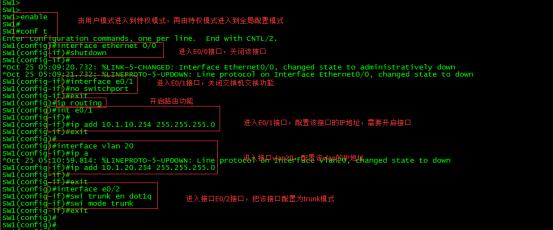

SW1交换机设备配置：

SW2交换机设备配置：

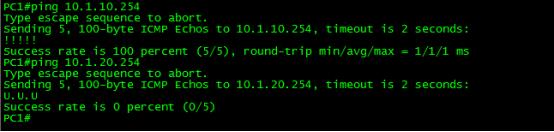

PC1测试：

ping自己的网关地址可以正常，pingPC2的网关地址无法ping通。网关未被开启。

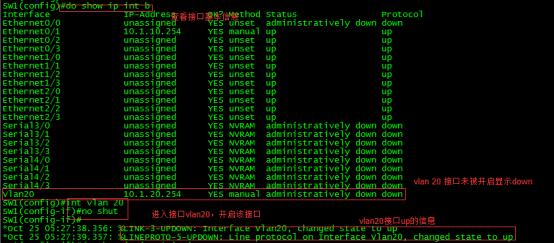

SW1的交换机的配置信息验证：

因接口vlan20未被开启，需要重新开启。

PC1再次测试：

PC1在次ping自己的网关，显示正常，可以ping通。

PC1pingPC2的网关，显示正常，可以ping通。

PC1pingPC2的地址，显示正常，可以ping通。

PC2测试：
